Laser do Mark Levinson No.39 - poszukiwany

[Joku]

Witam szanownych forumowiczów

Pilnie poszukuje laserka do ML No.39, z tego co się orientuje to siedzi tam Philips CDM12 Ind. Jeśli ktoś wie gdzie można go zakupić oczywiście nówkę to proszę o informacje.

pozdrawiam

[moreno1973]

Czy to ten?



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Joku]

Czy to ten?



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Raczej nie ma być CDM12 Ind.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[moreno1973]

Raczej nie ma być CDM12 Ind.

no to maszpoważny problem



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[triode]

Czy to ten?



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

ten nadaje się do 280cd Krell?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[xniwax]

Philips VAU1252-10

[Joku]

Philips VAU1252-10

"xniwax" ten może być w pełni zastosowany w ML 39?

[xniwax]

Z tego co wyczytałem i z tego co pamiętam to dokładnie ten laser.

[Joku]

Z tego co wyczytałem i z tego co pamiętam to dokładnie ten laser.

A masz namiary gdzie go można dostać?

[xniwax]

Niestety nie wróżę sukcesu, nie wiem.

Być może pasuje każdy laser do serii czyli nawet ten od transportu Pro2LF z końcówką bodaj -31.

Spróbuj zadać pytanie w zakładce DIY

[Elberoth]

Jeżeli padł tylko laser, to naprawa nie będzie problemem. Gorzej gdyby trzeba było wymienić cały mechanizm (z elektroniką która pod nim siedzi).



Tu masz instrukcję krok po kroku jak przełożyć sam laser ze zwykłego Philipsiaka VAM1202:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Joku]

Potrzebny sam laser (tylko gdzie go można dostać), mechanika jest w porządku.

[Elberoth]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Joku]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Każdy z nich będzie pasował?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość masterofdeath6]

szkoda kasy na laser panie... ten ML39 gra znacznie zacniej po DACu ze sqweezeboxa niż z płyt....

:)

[Joku]

szkoda kasy na laser panie... ten ML39 gra znacznie zacniej po DACu ze sqweezeboxa niż z płyt....

:)

Czy Twoja opinia nie jest podyktowana tym że akurat sprzedajesz Logitecha?

Poszukuje samego lasera w 100% pasującego do ML39

[Elberoth]

To jeszcze nie kupiles ? Masz wszystko na talerzu ...

[Joku]

To jeszcze nie kupiles ? Masz wszystko na talerzu ...

Dzięki za namiary, niewiem tylko który wybrać bo sa dostępne, VAM1202J, CDM 12.1, VAM 1202/12, każdy będzie dobry?

[Joku]

To jeszcze nie kupiles ? Masz wszystko na talerzu ...

Patrzyłem na zdjęcia cdm12 ind i na cdm 12.1 (vau1202) i taśma jest odwrotnie.

Znalazłem również że cdm12 ind można zastąpić cd-pro ale chyba trzeba przełożyć laser bo cd-pro ma większy odlew

Sprawdzał ktoś takie rozwiązania?

[Elberoth]

Obudowa jest taka sama, wyprowadzenia rownież. Niestety serwoboard jest inny, a ponieważ ML doprowadził do niego sygnał zegara z płyty głównej odtwarzacza, nie da rady podmienic ich 1:1 (mimo ze w odtwarzaczach które bazują na zegarze wbudowanym w mechanizm można).



Szukaj 1202. Zdjęcia mogą być pogladowe - web na to poprawkę. Przy cenie 40zl niewiele ryzykujesz. Po prostu kup i zobacz czy bedzie pasował. Ja nie to na tej stronie z opisem która zalinkowalem wyżej maja dobre lasery.

[Joku]

Obudowa jest taka sama, wyprowadzenia rownież. Niestety serwoboard jest inny, a ponieważ ML doprowadził do niego sygnał zegara z płyty głównej odtwarzacza, nie da rady podmienic ich 1:1 (mimo ze w odtwarzaczach które bazują na zegarze wbudowanym w mechanizm można).



Szukaj 1202. Zdjęcia mogą być pogladowe - web na to poprawkę. Przy cenie 40zl niewiele ryzykujesz. Po prostu kup i zobacz czy bedzie pasował. Ja nie to na tej stronie z opisem która zalinkowalem wyżej maja dobre lasery.

Dostałem informacje od "magika" że cdm12 ind można zastąpić cd-pro poprzez wywalenie kwarcu od zegara i przelutowaniu kabelków i wszystko działa, co o tym myślisz?

[Elberoth]

nie bedzie działać. Potrzebny jest specjalny moduł z ML. Jest to dokładnie opisane w service manualu. Kombinujesz jak koń pod górę.

[Joku]

nie bedzie działać. Potrzebny jest specjalny moduł z ML. Jest to dokładnie opisane w service manualu. Kombinujesz jak koń pod górę.

Kombinuje bo szukam różnych rozwiązań i ten "magic" już tak robił że zmieniał cdm12 ind na cd-pro i działa, może źle go zrozumiałem co robi z zegarem ale tak jak pisałem już naprawiał z powodzeniem kilka 39-ek z cdm12 ind wstawiając im cd-pro. Więc sie zastanawiam co robi serwis ML gdy ktoś d do naprawy cd z cdm12 ind.

[Peter Daniel]

Dostałem informacje od "magika" że cdm12 ind można zastąpić cd-pro poprzez wywalenie kwarcu od zegara i przelutowaniu kabelków i wszystko działa, co o tym myślisz?



Bedzie dzialac, bo dokladnie to samo zrobilem 4 lata temu:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



O ile dobrze pamietam bedziesz takze musial wymienic talerzyk podtrzymujacy CD

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Elberoth]

Peter - nie we wszystkich sie da, zależy jaka masz wersje mechanizmu. Zegar wylutowac trzeba za każdym razem - w to miejsce połącza sie zewnętrzny sygnał zegara z płyty głównej.

[Peter Daniel]

Oczywiscie zegar trzeba wymontowac i w to miejsce podlaczyc kabelki, ale to zaden problem



Problem byl w ML31.5, gdzie czestotliwosc zegara na plycie glownej byla inna niz ten na plytce z CD Pro, trzeba bylo ominac jakis komponent na plycie glownej i kabelek podlaczyc gdzie indziej

[Elberoth]

W każdym klocku madrigala jest ten sam problem - nawet w Proceedach CDP. Wszystko zależy jaki dokładnie model transportu siedzi we wnętrzu. Niektóre modele po prostu chodzą na zegarze o innej częstotliwości, i wtedy potrzebny jest taki specjalny moduł/dzielnik, aby to wszystko razem pożenic. Ten moduł można było kiedyś normalnie kupić w serwisie, nawet mam gdzieś numer katalogowy tej części. To wszystko jest jednak nieistotne jak wymieniasz sam laser, to jest zdecydowanie najprostsze rozwiazanie, i do tego zamiast 1200zl za cały mechanizm kosztuje ok 50zl.

[Peter Daniel]

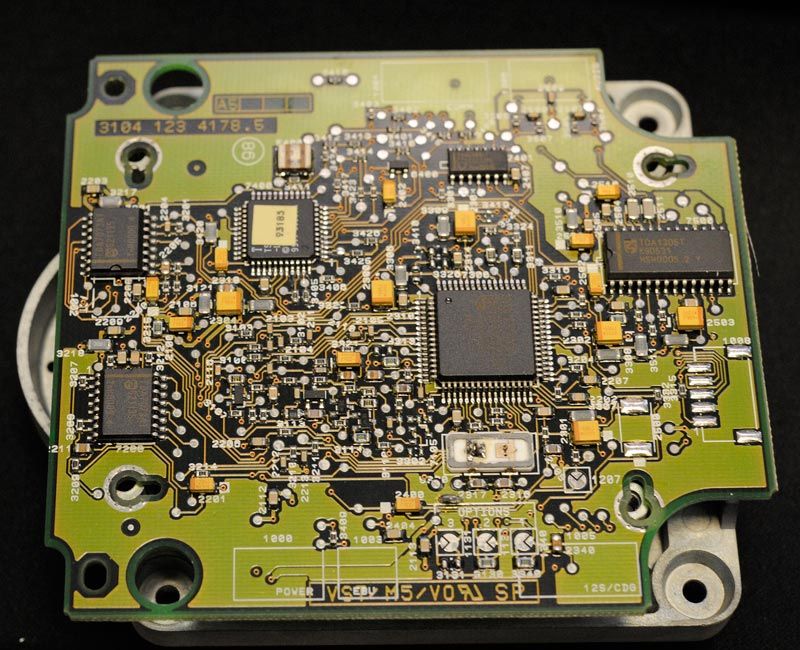

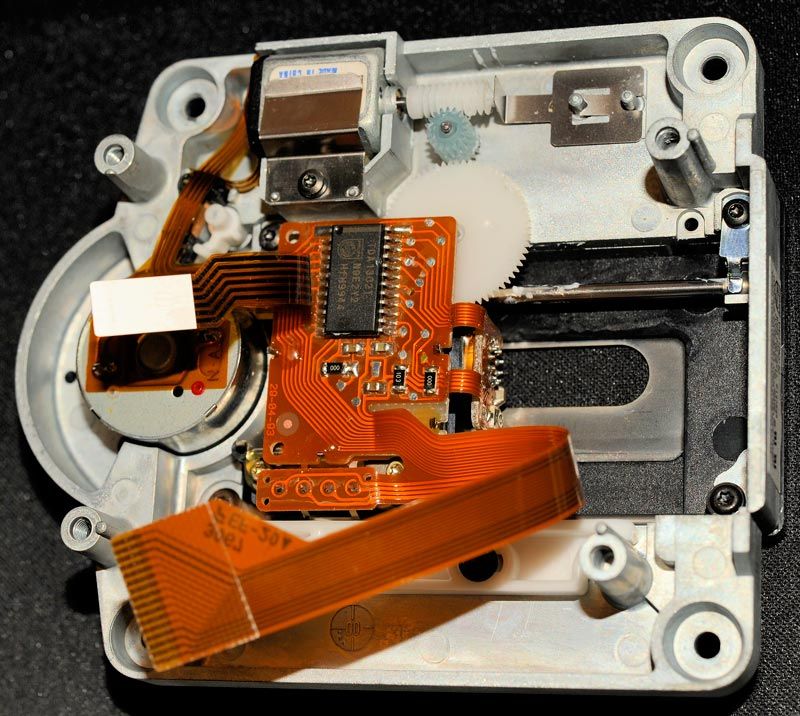

A wiec naped byl jak w zalaczniku, widac tez miejsce gdzie wylutowano crystal oscilator i zdjecie samego lasera. Jak juz pisalem wczesniej, bylla pelna kompatybilnosc z CD Pro2

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Joku]

A wiec naped byl jak w zalaczniku, widac tez miejsce gdzie wylutowano crystal oscilator i zdjecie samego lasera. Jak juz pisalem wczesniej, bylla pelna kompatybilnosc z CD Pro2

dzięki za wpisy.

Mój mechanizm to cdm12 ind, jutro się skontaktuje z "magikiem" i zobaczymy co wyjdzie, oczywiscie najpierw będzie czyszczenie soczewki i smarowanie prowadnic i jak nie pomoże to wymiana laserka ( ponoć może tam być cdm 12.4 ) a na samym końcu przekładka na cd-pro.

[Elberoth]

Peter,



Teraz wszystko jasne. VAU 1252 który miałeś u siebie to wczesna wersja CD-Pro2. Dlatego bez problemu wstawiłeś najnowszy CD-Pro2LF.



Natomiast tu kolega ma CDM 12 IND, to jest najstarsza wersja tego mechanizmu, i w miejsce tego mechanizmu najnowszy CD-Pro2LF NIE PASUJE.



Aby zainstalować tam nowy mechanizm potrzebna jest clock daughter card (P/N M10346).



Aby się w to nie bawić, najprościej jest wymienić sam laser. Jeżeli servoboard działa, silnik obracający płytę działa (tez go można wymienić oddzielnie) to nie ma sensu wymieniać całego mechanizmu.



Joku: zobacz czy ten wkład ci pasuje:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



1) Identify which transport is currently installed in the unit. If it is a CDM 12 you will need to perform step 2. If it is a CD PRO2 you can go on to step 3.

Look at the part number printed on the sticker.

If the part number is VAU1252/10, the loader is a CD PRO 2.In this case the mains board does not need to be modified and a clock daughter board does not need to be installed. See step 3 below.

If the part number is CDM 12 IND, the loader is a CDM 12. In this case the mains board must be modified and a clock daughter board must be installed. See step 2 below.
