Tripath TK2050 z sure electronics

[KrzysiekA]

Po dłuższych zabawach Microcap'em stwierdziłem że niezależnie od tego jaki filtr zastosuje impedancja podłączona do wzmacniacza ma wpływ na charakterystykę wyjściową wzmacniacza. Nie jest to duży wpływ ale jednak.

Nie pozostało mi nic innego jak albo dopasować filtr do konkretnych kolumn albo kolumny do konkretnego filtra.

Na razie w planie mam zastosowanie filtra poniżej. Muszę jedynie dowinąć trochę drutu od tych cewek które kupiłem. Ale jak na razie będzie grało na cewkach oryginalnych. Wprawdzie prąd nasycenia mają o wiele niższy ale ja głośno nie słucham. Zastanawiałem się też czy nie zastosować cewek powietrznych. Te są przynajmniej liniowe i powinno to rozwiązać problem zniekształceń intermodulacyjnych. Jak widać w tym PDFie problem jest dosyć duży.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

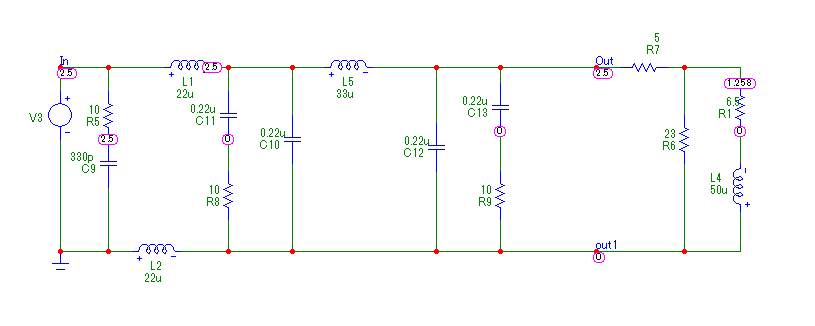

Pierwszy stopień zrobiłem klasycznie a następny uproszony wedługo powyższego PDFa.

Przy 700 kHz tłumi 90dB. Trochę martwi mnie faza ktora jest dosyć mocno przesunięta.

Zobaczę jak to gra i ewentualnie zrobię następny filtr z mniejszymi indukcynościami i pojemnościami ale z dodatkowym stopniem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[liberas]

Abstrahując od Twoich bojów z tą płytką, dłuższy czas słuchałem 2050 z hifimediy. Było całkiem, całkiem. Coś jednak niesamowitego usłyszałem po podpięciu niekoszernego bufora lampowego. Dobry tranzystor jest dla mnie holograficzny, jednak cecha ta dotyczy tej górnej i raczej drogiej półki wzmacniaczy, którą znam. I tutaj ten efekt jest, różnica jest gigantyczna. Dlatego ciekawy jestem doświadczeń osób, które również przed wejściem coś dopinały.

[KrzysiekA]

Do wejścia jeszcze dojdę. Filtr wyjściowy był do przeróbki chociażby z powodu tego że zrobiony był na kondensatorach ceramicznych. Różnicy akustycznej między filtrem trzeciego i czwartego rzędu nie zauważyłem dlatego jeżeli ma być lepiej to chyba trzeba poprawiać w innym miejscu. Może coś jeszcze da zastosowanie cewek powietrznych ale barwy wzmacniacza to raczej nie zmieni. Co do przejrzystości to prawdę powiedziawszy trudno mi uwierzyć że może być jeszcze lepiej bo w tej chwili jest już ekstremalnie dobrze. No ale może mało słyszałem.

Jaki bufor wstawiałeś?

[januss73]

Przez chwile słuchałem ekowzmacniacza na TAS'ie. Faktycznie był bardzo szczegółowy i nie brakowało mu nic ani na dole, ani na górze. W zasadzie jedyna wada to szum słyszany już z okolicy 1m. No i druga taka, że sie spalił (na własne życzenie:) ) Inna sprawa, że jednak analog brzmi inaczej. Nie wiem na czym to polega i jak opisać ale to słychać. Ciężko powiedzieć co gra lepiej, Coś jak porównać diesla do benzyniaka. Każdy jest inny, ale każdy może być dobry.

[KrzysiekA]

Też nie wiem na czym polega różnica a jest bardzo wyraźna. Barwę różnicuje bardzo dobrze łącznie z wysokimi tonami z czym TDA 7492 miał problemy. Tam wszystko było na jedno kopyto. Tripath brzmi tak czysto i przejrzyście że aż nienaturalnie. Chyba faktycznie trzeba mu dołożyć trochę ciepła jakimś lampowym buforem. Pierwszy raz podłączyłem tego TK jak przyszedł kumpel. Wcześniej wzmacniacz leżał na półce tydzień. Jakoś mnie nie ciągnęło do tego żeby go wypróbować po doświadczeniach z TDA 7492. No i siedzieliśmy z kumplem z opadniętymi szczękami i przeszukiwaliśmy nagrania żeby znaleźć coś do czego można byłoby się przypieprzyć. Po paru minutach doszliśmy do wniosku że nam się to nie uda i że ten wzmacniacz brzmi tak czysto że jest to aż nienaturalne. Jest ekstremalnie sterylny.

[liberas]

Podpinałem prostą płytkę z ebay z dobrą 12ax7. Niestety muszę nad tym popracować, bo napięcia nie są jeszcze optymalne mimo wcześniejszej ingerencji, więc wydaje mi się, że powinno być jeszcze lepiej. Na razie nie mam możliwości na dłubaninę i tak sobie leży teraz to wszystko i czeka na lepsze czasy. Jak kiedyś będzie okazja, to przyłożę się i posprawdzam różne kombinacje.

[KrzysiekA]

A znasz może linka ze schematem do tego bufora?

[mamel]

a po co Ci takie tam

zasil ją z 300-350V, 300K w anodę (Bradley), 1 - 2,2K w katodę (dobierzesz) i zagra wiele lepiej jak te komercyjne propozycje,

większe zmartwienie będzie z odpowiednią (brzmienie) 12ax7

[ArturPaweł]

Witam.

Jestem w trakcie budowania, drobnego, aktywnego systemu z aktywnym udziałem dwóch płytek, zbudowanych z 4xTC2001, 4xTP2150B i 16x FQP13N10, każda. Zasilanie owego pochodzi z dedykowanego SMPS'a 2x 37V/15A lub z PS toroid 600VA 2x 40V/7,5A. System ów miałby być 3-drożny, 5-cio głośnikowy/ kanał.

Pomysł jest taki, w pełni wykorzystać możliwości TP2150B. Zastosować głośniki stosowne do mocy wyjściowej (w mostku ok.100W) powyższego, zakładam, że moc owa będzie ograniczona na wejściu z filtrami pasmowymi.

A moje pytanie do Szanownych, to stosować dedykowany SMPS czy PS? Oczywiście PS w stosownej aplikacji np:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) , ten przykład w wielkim skrócie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Beat]

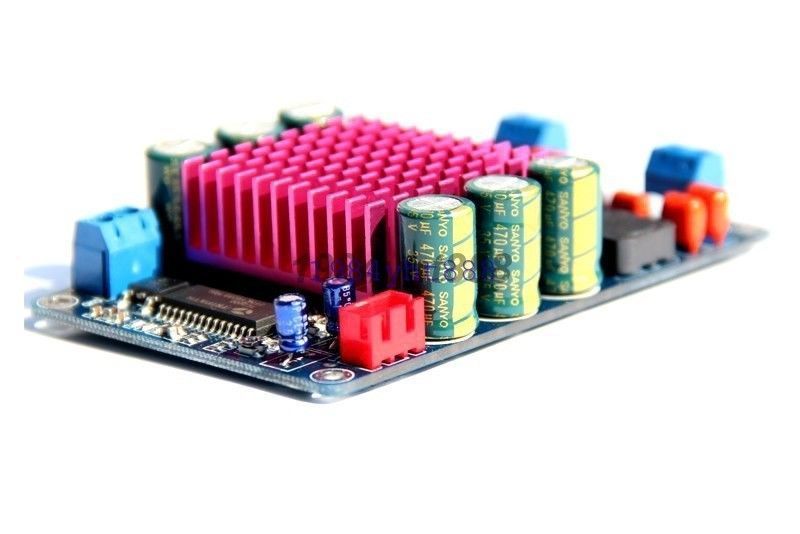

Co sądzicie o tej wersji wykonania wzmacniacza na TK2050 z ebay-a ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[KrzysiekA]

Moim zdaniem dopóki nie posłuchasz to trudno coś na ten temat powiedzieć. Na pierwszy rzut oka to radiator mniejszy niż w Sure.

[Beat]

Cały czas się waham miedzy TK2050 a IRS2092 oprócz tego że TK2050 exponuje 3-harmoniczną a IRS2092 drugą oraz tego że jeden jest w klasie T drugi w D nie wiem nic.

Ktoś umiałby je podsumować, porównać, brzmieniowo i nie tylko ?

[frobek]

Skąd Wam się u licha wzięła ta druga harmoniczna? Dzisiaj sobie pooglądałem na oscyloskopie przebiegi z IRS2092 i na wyjściu klucza tranzystoroweg0 przed filtrem są symetryczne, więc nie mam mowy o 2 harmonicznej. Mało że symetryczne, prawie idealny prostokąt z niewielkimi zniekształceniami od zasilania, ale to mam do poprawy.

[KrzysiekA]

Skąd Wam się u licha wzięła ta druga harmoniczna? Dzisiaj sobie pooglądałem na oscyloskopie przebiegi z IRS2092 i na wyjściu klucza tranzystoroweg0 przed filtrem są symetryczne, więc nie mam mowy o 2 harmonicznej. Mało że symetryczne, prawie idealny prostokąt z niewielkimi zniekształceniami od zasilania, ale to mam do poprawy.

Z pomiarów.



Porównanie l15d z Tripath ta3020.



Cały czas się waham miedzy TK2050 a IRS2092 oprócz tego że TK2050 exponuje 3-harmoniczną a IRS2092 drugą oraz tego że jeden jest w klasie T drugi w D nie wiem nic.

Ktoś umiałby je podsumować, porównać, brzmieniowo i nie tylko ?

Jak mi przyjdzie wzmacniacz z IRS2092 to porównam. No ale to będzie za jakieś trzy tygodnie.

[frobek]

Tak, tyko że odstęp między pierwszą i drugą harmoniczną jest ok. -70db. Czym robiłeś pomiary?

[KrzysiekA]

Tak, tyko że odstęp między pierwszą i drugą harmoniczną jest ok. -70db. Czym robiłeś pomiary?

Tak, tyko że odstęp między pierwszą i drugą harmoniczną jest ok. -70db. Czym robiłeś pomiary?

Pomiary znalazłem w sieci. Same harmoniczne są za ciche żeby je słyszeć. Trudno powiedzieć jak jest ze zniekształceniami intermodulacyjnymi.



Zniekształcenia TIM Tripath, przynajmniej ten z pomiarów, ma dwa razy mniejsze.



Ale te chyba też są za ciche żeby je słyszeć.

[mamel]

nie ma z cichych zniekształceń żeby ich nie słyszeć, wszystko to moduluje sygnał DC

a z ta 2 harmoniczną to jakaś trauma na forum :)

a jak napiszę, że uwielbiana 300B ma przewagę trzeciej nad drugą?



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[frobek]

a z ta 2 harmoniczną to jakaś trauma na forum :)



Nie tylko z 2, w ogóle jakaś trauma z tymi zniekształceniami. A nie wystarczy, że ładnie gra?

[Beat]

Nie chodziło mi o ten kierunek dyskusji. Napisałem tylko że to doczytałem.

Czy ktoś umiałby porównać brzmieniowo TK2050 z IRS2092 ?

[KrzysiekA]

Czy ktoś umiałby porównać brzmieniowo TK2050 z IRS2092 ?

Już się pytałem. Nikt nie ma obydwu na raz. Jak mi dojdzie IRS2092 to na pewno porównam.

[mamel]

strach tym Azjatom jakąkolwiek kasę wysyłać, prawie każdy ma ostatnich m-cach po kilkanaście negatywów

audiophonics ma podobne płytki, ale 1$ = € a transport = 30€

chyba odkupię swój TK2050 :)

KrzysiekA - a byłeś odważny, próbowałeś grać na gołym wyjściu, bez filtra?

[KrzysiekA]

Próbowałem ale nie byłem zadowolony z rezultatów. Przy czym muszę powiedzieć że czułem przy tym pewien dyskomfort psychiczny.

[Beat]

Czy TK2050 dobrze współpracuje z kolumnami 4-omowymi ?

[KrzysiekA]

Myślę że tak. Ostatnio robiłem eksperymenty z DIY Air Motion Transformer. Głośnik miał 3,5 Ohma i z powodu niskiej efektywności grał bez żadnego rezystora i grało to bez żadnych problemów. Fakt nie grałem głośno. Nie ma nic na stronie SURE?

[fakamada]

Ja gralem na 4ohm i wszystko bylo ok. Mininum bylo nawet 2.5ohm. Podobno najslabsze paramtry ma przy 6ohm, ale nie pamietam dlaczego.

[mamel]

Czy TK2050 dobrze współpracuje z kolumnami 4-omowymi ?

Hifimediy ma na ebay wersje T1 i T2, obie w mostku, przeczytaj opis, różne zasilanie i różne oporności

[mamel]

a Sure jest zrobiony na średniaka, łyka i 4 i 8

[janosikx]

napisze swoje doswiadczenia z TK2050

jak dla mnie duzo lepszy w porównaniu z gainclonem i powyzszym TDA- aplikacje robione na kolanie. One graja na jedno kopyto



TK ma gradacje dzwieku

Porównywałem go jeszcze z clonem KSA50 oraz lampką SE84 i gra inaczej

Do pomruku KSA50 mu daleko ale jak ktos ma problem z rozmytym basem to TK jak nabardziej mu siadzie.

Zapinałem TK tez do kolumn na głosniczku XXL - dawał radę ale witraczek zara startowal :)

Ja u siebie mam mam zasilacz na kondensatorkach i szybkich diodach, wymieniony kon wejsciowy

Jak wymieniłem wszystkie kondy zasilajace to dzwiek mi siię nie spodobał i wole to co w orginale.

Moze jeszcze kiedys wymienie cewki wyjsciowe.

[yogilla]

napisze swoje doswiadczenia z TK2050

jak dla mnie duzo lepszy w porównaniu z gainclonem i powyzszym TDA- aplikacje robione na kolanie. One graja na jedno kopyto



TK ma gradacje dzwieku

Porównywałem go jeszcze z clonem KSA50 oraz lampką SE84 i gra inaczej

Do pomruku KSA50 mu daleko ale jak ktos ma problem z rozmytym basem to TK jak nabardziej mu siadzie.

Zapinałem TK tez do kolumn na głosniczku XXL - dawał radę ale witraczek zara startowal :)

Ja u siebie mam mam zasilacz na kondensatorkach i szybkich diodach, wymieniony kon wejsciowy

Jak wymieniłem wszystkie kondy zasilajace to dzwiek mi siię nie spodobał i wole to co w orginale.

Moze jeszcze kiedys wymienie cewki wyjsciowe.

możesz porównać go jeszcze z Zen Pass, bo widzę że też się nim bawiłeś :)

[Bogdan]

Porównanie tk do irs to jak kajaka do kontrtorpedowca na korzyść irs
