6 godzin temu, dekRe napisał:

W oryginale?! ?

piszesz w wątku o Lehmannie , po postach o Lehmannie , nie wspominając słowem ,że masz coś innego.

Czego oczekujesz, jasnowidzów?

6 godzin temu, dekRe napisał:

słabo dobierając trany i potem NIEFRASOBLIWIE zmieniając ich punkty

sam opisujesz dokładnie co należy zrobić , a potem piszesz o zmianach "na pałę"?

Albo chcesz zrobić dobrze albo nie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dekRe]

Ojej...
Lehmann tworząc wzmacniacz słuchawkowy, oparł się na istniejącej dużo wcześniej topologii - upraszczając ją do minimum, a jakość uzyskując na drodze doboru elementów: transformatora, kondensatorów, doskonale sparowanych tranzystorów.
Kto pierwszy stworzył oryginalny bufor diamentowy - oto jest zagadka ?

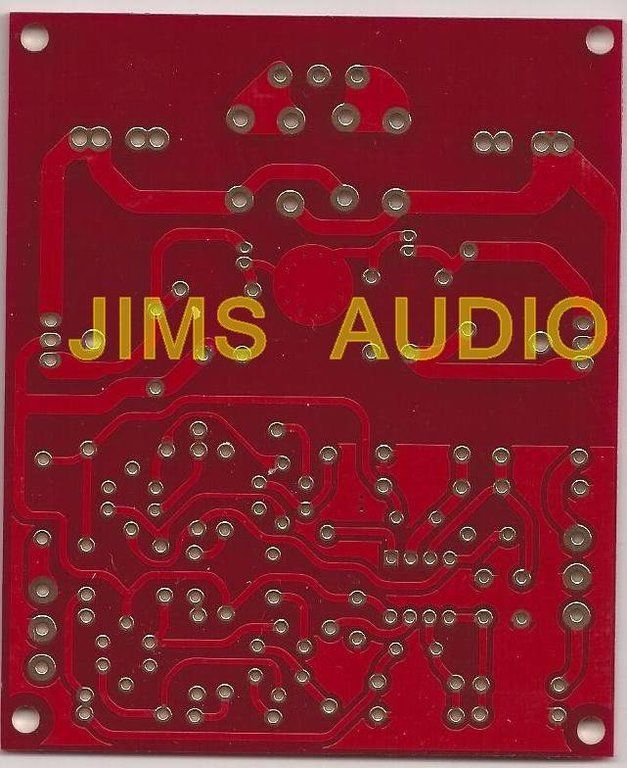

Dla przykładu, na portalach aukcyjnych można zakupić płytki PCB okreslone jako płytki według topologii Marantza, stosowane w ich wczesnych odtwarzaczach CD.
Przykład:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Jeśli przyjrzeć się płytce PCB, jej rozkład elementów przypomina bardzo znaną i najczęściej klonowaną topologię do tego stopnia, że sporo osób uważa wzmacniacz słuchawkowy Lehmann Black Cube Linear za jego własne opracowanie a tak nie było.
Tymczasem, jest do idealne rozwiązanie podręcznikowe, stosowane i rozwijane przez wielu.
Są pewne podobieństwa - np. Lovely Cube był wzorowany na tym, potem inni Chińczycy nie ustępują w tym "klonowaniu" pola.
Przykład rozwoju to kiedy wyeliminowano klasyczne OPA na rzecz HDAM, albo preampa na lampach.

W związku z tym coś takiego jak oryginał - nie istnieje, są za to różne wariancje rozwoju buforu diamentowego, jedną z nich jest wersja kolegi Pkrecz, która miała kondensatory na wyjściu - i to ich dotyczyło moje pytanie.
Ja zaprojektowałem własną oryginalną PCB według własnej koncepcji, bardzo oddaloną od tu na forum prezentowanych, które niestety odsuwają jakość tego układu od rozwiązań topowych. Zapewniam, że wpływ odpowiednich kondensatorów z naciskiem na odpowiednich, na wyjściu, daje nieznaczny wpływ na jakość a odcina DC i to rozwiązanie jest bardzo często stosowane w fabrycznych konstrukcjach wzmacniaczy słuchawkowych. Oczywiście, lepiej nie mieć kondensatorów i DC na wyjściu ?

Dzięki za odpowiedź i pozdrawiam



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artw]

fajnie ,że zaprojektowałeś własną płytkę , mniej fajnie ,że przyznałeś się do tego dopiero jak pół forum ze mną na czele robiło z siebie idiotów i głowiło się , co jest u Ciebie sp..., bo nie raczyłeś pokazać schematu i pochwalić się, że nie dałeś opornika do gleby za kondensatorem wyjściowym

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 12 Stycznia 2020 przez artw

[dekRe]

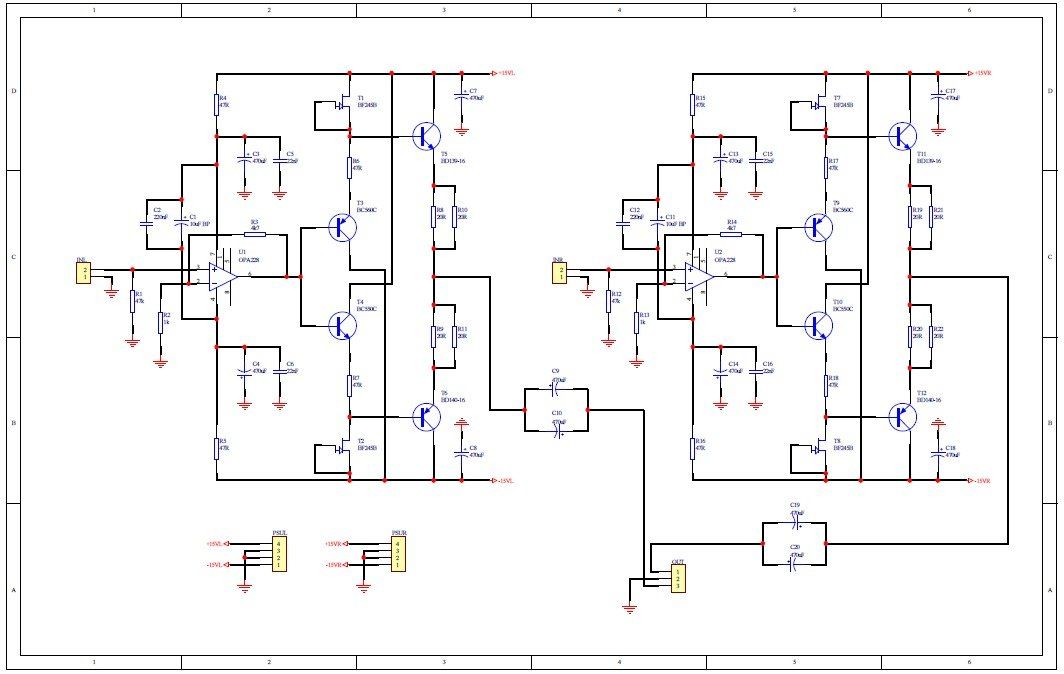

Opornika za kondensatorami na schemacie nie dał kolega Pkrecz - który tutaj grupa składała - vide schemat  pdf z pierwszego postu -  i to mi nie pasowało.
Ja po testach miałem tę przypadłość, dobrałem więc opór by zniwelować powstające drgania przy wyłączeniu.
Zresztą, podobne rozwiązanie z rezystorem na wyjściu za kondensatorami znalazłem w innym polskim "lehmannie" ? :

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Tak więc, jak ktoś będzie się bawił w kolejną realizację, może trafiając na te posty, będzie miał już po problemie.
Dzięki i pozdrawiam



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pkrecz]

Cześć ?

Mam potrzebę wykonania płytek w zakładzie do konstrukcji jak w temacie. Jest to w zasadzie rozszerzenie pierwotnego mojego o potencjometr Alps Blue na płytce. Jeżeli ktoś ma ochotę dołączyć to proszę pisać na adres e-mail podany w "o mnie". Cena 40 zł./szt. - grubość miedzi 70. Na ewentualnych chętnych czekam do poniedziałku 3 lutego.
