Lovely Cube - PCB by pkrecz

[ahaja]

Ale tam na pcb chyba nie ma miejsca na dipswitch ... albo źle widzę.

Jak chcesz zmieniać pod różne słuchawki to wlutuj najlepiej ten największy , a dodatkowe dodaj do switcha albo przekaźnika. Ten ostatni możesz podkleić do góry nogami do konda obok opampa. Wtedy będzie krótka ścieżka, bo inaczej się chyba nie da.



Albo:

wlutować w to miejsce 680R ale tylko od strony masy. Do drugiego końca dolutowujesz potek 1k liniowy stereo i masz płynną regulację czułości. Trzeba go jednak umieścić w miarę blisko układu by nie ciągnąć długich kabli.

Jak jest za niskie napięcie zasilania to nie ma co forować wzmocnienia.



Coś jak na rysunku - 3 różne opcje.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pkrecz]

>ricon

Co jest nie tak w tym wzmaku, że chcesz coś zmienić ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ricon]

Jest wszystko O.K a nawet więcej

. Ale próbować to cały "wic" w tym hobby.:)

A nuż będzie bardziej pod indywidualne ucho .





<br />Coś jak na rysunku - 3 różne opcje. <br />

nad tym modem z rys 1 myśałem .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ahaja]

No, to wtedy wlutuj ten stały do masy jako 2k2.

Na switchu dolutuj 2 inne, np 1k2 i np 680. Policz sobie jakie wzmocnienia uzyskasz i potestuj.

Możesz to też zrobić na obrotowym Lorlinie np 2x6 pozycji ;-).



Opcja 3 jest najwygodniejsza, ale trzeba się trochę nabiedzić przy montażu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość Synthax]

@Pkrecz



Gratuluję pomysłu i konsekwencji w działaniu.

Edytowane 13 Kwietnia 2013 przez Synthax

[pkrecz]

@Pkrecz



Gratuluję pomysłu i konsekwencji w działaniu.



Dzięki :)))

W drodze jeszcze jeden projekt wzmacniacza (wałkowany na forum) i zamykam temat wzmacniaczy słuchawkowych :)))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ricon]

<br />W drodze jeszcze jeden projekt wzmacniacza (wałkowany na forum) i zamykam temat wzmacniaczy słuchawkowych :)))<br /><br /> +<br /> 0<br /><br /><br />



No to czekamy , na równie " łatwe, lekkie i przyjemne" projekty.:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pkrecz]

To miałem na myśli ... Ale tak prosty to on nie jest :)))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ricon]

Czy znacząco się zmieni i sygnatura jeżeli użyjemy innego op-ampa niż deklarowanyw projekcie 228

Robił ktoś już próby - chodzi o porównanie "osiągów"

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mirkor]

No i udało mi się w końcu złożyć ten wzmak ( kupienie w mojej Mieścinie czegokolwiek z elektroniki graniczy z cudem). A starałem się złożyć to cudo ściśle według projektu pkrecz-a i tu mój pełen szacun. Brawo Piotrze super projekt. Fakt pierwsze włączenie i od razu przyszło mi namyśl to co napisał ricon. Wzmacniacz zagrał tak jakoś technicznie ale to może przez jakieś 10 min. ale od tego momentu jest tylko lepiej. Wzmacniacz testuje ze słuchawkami Philipsa SHP 9000 i muszę przyznać, że jest to para bardzo zgrana.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mufcore]

A może ponowić zamówienie grupowe na PCB bo wiem że pkrecz już nie ma nic w zapasie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mirkor]

A może ponowić zamówienie grupowe na PCB bo wiem że pkrecz już nie ma nic w zapasie



Właśnie myślałem żeby napisać do Piotra czy ma zbyciu jedną płytkę. Widzę, że nie.

Chętnie bym się pisał przynajmniej na jedną sztukę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mufcore]

No to może zaczniemy tworzyć listę



Trzeba tylko Piotra zapytać czy się podejmie zamówienia

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mufcore]

Dobra



porozumiałem się z Piotrem i możemy zaczynać listę obecności na PCB do LC (min 20szt)



Mufcore - 2szt (a może nawet 3)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ricon]

Mufcore - 2szt (a może nawet 3)

ricon - 2szt

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mirkor]

Mufcore - 2szt (a może nawet 3)

ricon - 2szt

mirkor - 1szt.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 10 Maja 2013 przez mirkor

[Mufcore]

A może by tak kolega Piotr do tego BCL zaprojektował (zaimplementował) autorski zasilacz LM317/337 do wymiarów płytki BCL - oczywiście jak ktoś będzie chciał inny to nic nie stoi na przeszkodzie.



pkrecz możesz się wypowiedzieć

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Mufcore]

Witam ponownie



A ja tak z innej beczki - może ktoś z bardziej doświadczonych kolegów się wypowie



Jakie kondensatory i gdzie najlepiej



No bo niby wszystkie mają tą samą pojemność (za wyjątkiem BP) ale są zlokalizowane w różnych torach



Ja osobiście zastanawiam się nad taką konfiguracją:



Do OPA - ELNA CERAFINE

Na wyjście - AUDIO GOLD ROE

Na zasilanie - BCC/Vishay seria 136RVI

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[oxygen22]

Witam

Widzę, że chętnych na kolejne zamówienie PCB niestety nie ma zbyt dużo.

Może ma ktoś z was na sprzedaż płytkę pod ten wzmacniacz?



Pozdrawiam

Marek



ps. płytka pod zasilacz wg. Spencera też mile widziana:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ricon]

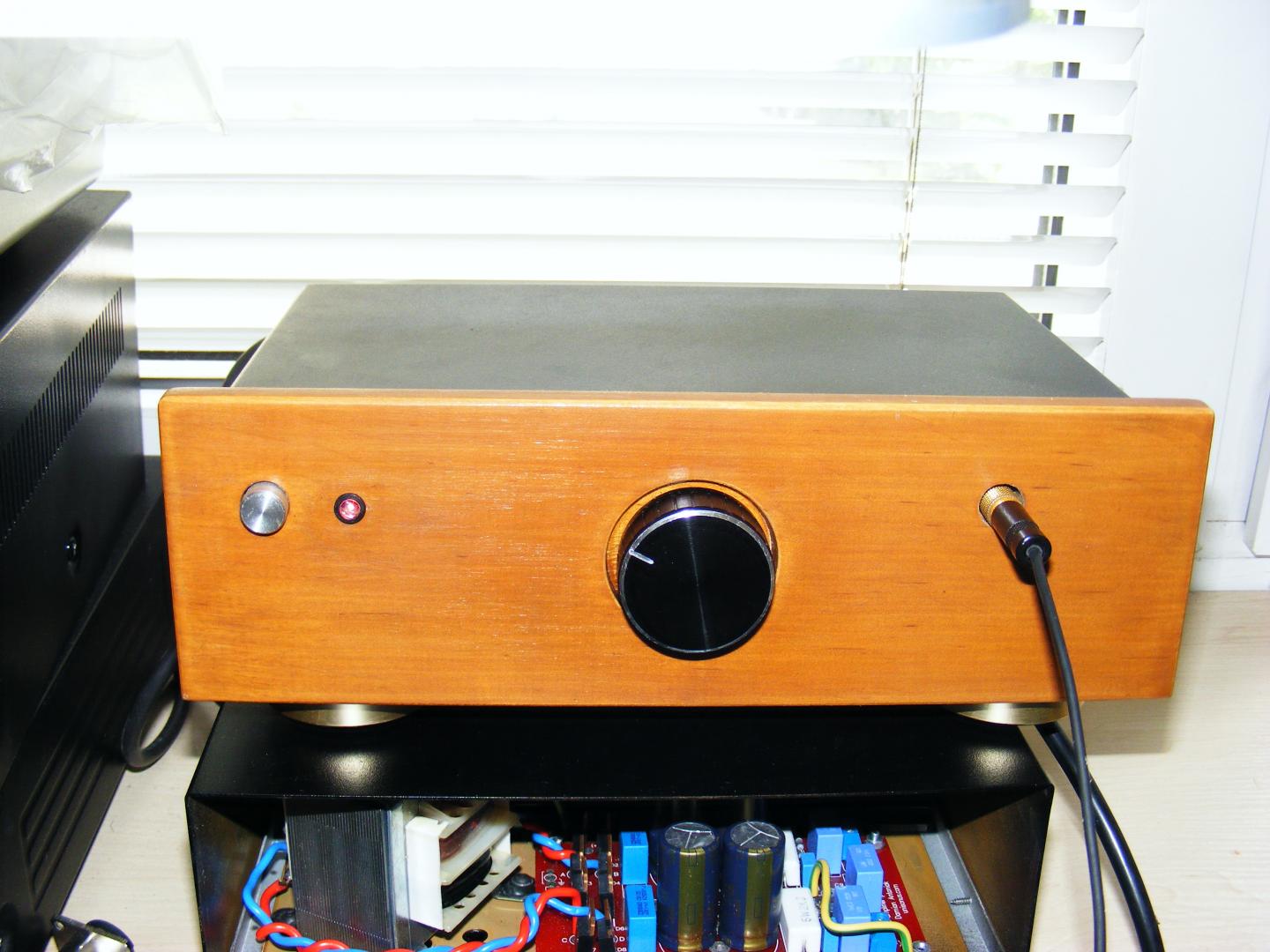

Drugi egzemplarz ukończony

Trochę próżnosci nie zaszkodzi stąd podzielenie się efektem

Jako że w dziadek był stolarzem , ukłon w stronę pamięci o nim:). Forma zewnętrzna kwestią indywidualną .

Odnośnie audio.Dobór elementów opłacił się w finale.

W zasilaniu BC, przy opach tantale i vimy, .Na zasilaczu 317/337 (3300uF)z serwem, daje sobie radę .Brum zerowy offset pomijalny.

Po pierwszym uruchomieniu wymaga cierplwosći.-Wygrzanie z kazda godziną dodaje szlachetności.Jak na taki wkład finansowy- efekt wiecej niż zadowalaący.

Dzięki Pkrecz za ideę .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 10 Lipca 2013 przez ricon

[mirkor]

ricon jaki dałeś potencjometr, niestety mój ( bourns pro audio 2x50k) przy lekkim pogłośnieniu jest bardzo głośny i zastanawiam się nad 2x100k

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 10 Lipca 2013 przez mirkor

[Mufcore]

A to bardzo ciekawe z tym potkiem bo ja u siebie w dwóch usadziłem 2x50k piher i jak dla mnie jest nawet za dużo bo muszę go rozkręcać aż za połowę dla satysfakcjonującego poziomu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Yasioo]

ricon jaki dałeś potencjometr, niestety mój ( bourns pro audio 2x50k) przy lekkim pogłośnieniu jest bardzo głośny i zastanawiam się nad 2x100k





Prawdopodobnie odwrotnie połączyłeś .. też tak miałem a mam ten sam potencjometr

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 10 Lipca 2013 przez Yasioo

[artw]

Wartość potencjometru nie ma wpływu na głośność

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ricon]

ricon jaki dałeś potencjometr, niestety mój ( bourns pro audio 2x50k) przy lekkim pogłośnieniu jest bardzo głośny i zastanawiam się nad 2x100k



R 27 alps(blue vevet:)

Ale A- logarytmiczny - powoli przyrasta power.

Co do op=ampów to jak dla mnie 228 gra środkiem bardziej niż 604. ale to kwestia gustu. B. ciekawie chodzi na pozornie kiepskim LM 833.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 10 Lipca 2013 przez ricon

[Mufcore]

No ja w tym momencie dostałem ALPSa 2x100KAX i po podłączeniu do BCL wszystko działa normalnie więc musisz patrzeć na podłączenie.



Sprawdź sobie jeszcze czy nie masz gdzieś zwarcia między nóżkami bo w bourns'ach jest dość ciasno

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 10 Lipca 2013 przez Mufcore

[sbl]

Ja zamiast potencjometru wstawiłem na stałe rezystory, regulacja odbywa się z poziomu źródła, którym w moim przypadku jest karta dźwiękowa. Co do opków, to w mojej konstrukcji (mój projekt płytki) najlepiej sprawdza się poczciwy NE5532 texasa. Porównywałem z OPA2134 oraz OPA2107. Co dziwne, mimo parowania wszystkich tranzystorów w jednym kanale offset wynosi 5mV, w drugim 50mV. Na razie gra tak, nie mam chęci go ruszać.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mirkor]

Niestety mój potek jest skopany.

Co do opampów, co oprócz dedykowanego 228 (który mi bardzo pasuje) jest jeszcze warte uwagi. Oczywiście Waszym zdaniem, bo to raczej opinia subiektywna.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ricon]

każdy ma inne ucho. (i portfel)

przekrój opampów bardzo duży. rozpietość cen też

Można eksperymentowć .Nie koniecznie OPA627 za 100PLN (tme)

Ważne aby był na symetryczne zasilanie i jeden kanał.O finezjach "otoczenia " nie wspomnę

U mnie grał z 318,134,604, 228, W tej chwili pozostałem na 604 choć to pewnie nie ostateczny dobór/

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 10 Lipca 2013 przez ricon

[mirkor]

Dlatego pytam co jest warte zainteresowania. Szkoda mi wydawać kasy na kupno ..nastu kości żeby odkrywać Amerykę na nowo. Dzięki ricon za podzielenie się wynikami swoich eksperymentów.
