Prowadzenie masy w UniAmpie

[tiruriru]

Uruchomiłem wzmacniacz UniAmp i poprowadziłem masę zgodnie z poniższym rysunkiem (wiem wiem, jest średnio czytelny, ale jakoś trzeba się poradzić). Krzyżyki oznaczają punkty połączenia mas lub połączenia ich z pcb. Kolorem czerwonym oznaczyłem przebieg masy. Połączenie z obudową znajduje się przy gniazdach wejsciowych. Pozostałe informację będę na bieżąco uzupełniać i podawać.



Chodzi o to, żeby masę poprowadzić lepiej, jeśli się da oczywiście. W tym celu chcę prosić o pomoc. W tej chwili w zasadzie nic nie szumi, przy odłączonym sygnale i głośności na maks, szum tylko z uchem przy głośniku.



[Brencik]

Nie ma co poprawiać, jest dobrze. Mogłoby być lepiej ale trzeba by rozdzielić masę na potencjometrze bo widze łączy sie na nim masa z kanalu L i R.

[tiruriru]

Tak na potku łączy się masa obydwu kanałów. Masa kału L i P biegnie dwoma kablami od PCB Uni do potka na którym się łączy. Od strony PCB Uni masa obydwu kanałów jest podłączona do PCB. Pytanie czy masa nie powinna iść od PCB wzmacniacza tylko jednym przewodem? Bo teraz idzie dwoma, od kanału L i R, czy to prawidłowo? Robi się jak by mała pętla moim zdaniem?

[Brencik]

Masa kału

U mnie to biegnie rurami od kanalizy :)

Od strony PCB Uni masa obydwu kanałów jest podłączona do PCB.

I prawidłowo bo inaczej sie nie da. ALe dodatkowo konstruktor przemysla to jeszcze lepiej popinajac te masy przez 10omowe oporniki. Fachowcy wiedza dlazcego.

Pytanie czy masa nie powinna iść od PCB wzmacniacza tylko jednym przewodem? Bo teraz idzie dwoma, od kanału L i R, czy to prawidłowo?

Prawidłowo, petla masy nie wynika z tego tylko z zupelnie czegos innego. Ona robi sie na potencjometrze. Chociaz w oryginale u irka jest jeszcze gorzej.

[Muzg]

A mi się nie podoba ten przewód masowy lecący od złącz do płytki chyba sterownika. Nie wiem czemu ma to służyć, ale masy sygnałowej nie powinieneś łączyć z obwodem sterowania. Jeżeli jest to masa dla przekaźników, to ma lecieć osobno i nie łączyć się z sygnałową.

[sh]

Kiedyś obowiązywała zasada, że masa sygnałowa była podawana do wspólnego punktu masa zasilacza/masa dużo prądowa i dopiero z tego wspólnego punktu na obudowę.

Jeżeli nie dzieje się nic niepokojącego to zostaw, jak jest.

[tiruriru]

A mi się nie podoba ten przewód masowy lecący od złącz do płytki chyba sterownika. Nie wiem czemu ma to służyć, ale masy sygnałowej nie powinieneś łączyć z obwodem sterowania. Jeżeli jest to masa dla przekaźników, to ma lecieć osobno i nie łączyć się z sygnałową.



Tak to masa sterownika, musiała być podłączona bo bez tego nie było można opanować szumów i zakłóceń. Po jej podłączeniu nastała cisza. Czy mógł byś rozrysować jak inaczej podłączyć tą masę w nawiązaniu do tego co napisałeś?



A gdyby mase poprowadzic tak jak na tym zdjeciu, czyli w miejscu żółtych krzyżyków odciać ja od PCB Uni z tych kabli sygnalowych, a poprowadzić nowym przewodem oznaczonym na żółto ?



[jar1]

Ja w ogóle nie rozumiem połączeń pomiędzy wejściami, wzmacniaczem a sterownikiem. O co tu chodzi?

Tym skętka (chyba) z płytki przekaźników, to co idzie?

Czy masa zasilania przekaźników jest połączona z masą audio?

[tiruriru]

Ten szary kabelek to sterowanie przekaźnikami. Masa zasilania przekaźników jest połączona z masą audio.

[jar1]

Ten szary kabelek to sterowanie przekaźnikami. Masa zasilania przekaźników jest połączona z masą audio.



Po co? Masz przecież osobne trafko do zasilania sterowania.

[tiruriru]

Jest osobne trafko, ale jak odłączę ten przewód z masą co idzie w lewo do sterownika to przy odkręcaniu gałki głośności w stronę maks pojawia się znacznie buczenie, a jak podłącze tą mase to jest cisza nawet na maks.

[jar1]

Masz normalną petlę masy i tak naprawdę to niewiele można zrobić bez poważniejszej zmiany. Nie wiem, jak jest prowadzona masa na pcb wzmacniacza, ale podając masę audio w dwa odległe od siebie punkty na pcb przy pojedyńczym zasilaniu wzmacniacza zawsze pętla masy będzie. Możesz jedynie zmniejszać jej skutki lepiej lub gorzej.



Zamiast łączyc masę kontrolera z masa audio przy samych wejściach, możesz spróbować połączyć masę kontrolera do obudowy, blisko samego kontrolera, poprzez opornik 10-100ohm.

[marivs]

Przecież są dostępne schematy jak to ma być prawidłowo podłączone:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Selektor to chyba ten co w linku poniżej więc są rozrysowane połączenia:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Coś chyba zasilanie samego selektora jest niepoprawnie podłączone?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Pętla masy dla jej na obwodów wejściowych jest i tak. I w zalezności od ich długości, rozmieszczenia i innych zmiennych, przy rozkręceniu na maxa będzie buczało albo więcej albo mniej. Przy korzystnym zbiegu róznych czynników może nawet nie być słyszalne wcale.

[Brencik]

Oczywiscie ze wszystko jest dobrze polaczone. Petla jest, nawet trzy (jedna duza od wejsc do wzmacniacza, druga od wejsc do potencjometru i tzrecia od potencjometru do wzmacniacza).

Oczywiscie masa sterownika musi byc gdzies podlączona, nie moze wisieć w powietrzu bo skutkuje to zbieraniem sie wszelkich mozliwych zaklocen itp. Oczywiscie najlepiej podlaczyc ja do masy sygnalowej, czyli w tym przypadku do wspolnego punktu obudowy.

Ja w ogóle nie rozumiem połączeń pomiędzy wejściami, wzmacniaczem a sterownikiem. O co tu chodzi?

O ekwipotencjalizacje.

Akurat masa sygnalowa jest podlaczona do obudowy tuz przy wejsciach dlatego masa sterownika tez tam biegnie bo obudowa powinna byc umasiona tylko w JEDNYM punkcie aby nie płyneły przez nia prądy. czyli tak nie:

Zamiast łączyc masę kontrolera z masa audio przy samych wejściach, możesz spróbować połączyć masę kontrolera do obudowy, blisko samego kontrolera, poprzez opornik 10-100ohm.



Kiedyś obowiązywała zasada, że masa sygnałowa była podawana do wspólnego punktu masa zasilacza/masa dużo prądowa i dopiero z tego wspólnego punktu na obudowę.

Polaczenie w gwiazde, obecnie rzadko stosowane tlyko w prostych ukladach gdzie mozna sobie na to pozwolic.

Teraz masa idzie liniowo.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]



O ekwipotencjalizacje.

Akurat masa sygnalowa jest podlaczona do obudowy tuz przy wejsciach dlatego masa sterownika tez tam biegnie bo obudowa powinna byc umasiona tylko w JEDNYM punkcie aby nie płyneły przez nia prądy. czyli tak nie:









Trochę pomieszałeś i wniosek jest nieprawidłwy. :)

Przez obudowę zawsze płyną jakieś prądy, chodzi o to, by te prądy nie płynęły masą sygnałową.

Obudowa wcale nie jest umasiona, żaden przewód uziemienia do niej nie jest podpięty, Czym innym jest tzw. umasienie obudowy a czym innym podłączenie masy sygnałowej do obudowy i czemu innemu służy.

Nie zapominaj, ze dbamy o czystośc masy sygnałowej a nie czystość obudowy.

Wiem, ze będziesz zaraz bulgotał, więc lepiej zajmij się rozrysowaniem tych prądów ;)

[Ape]

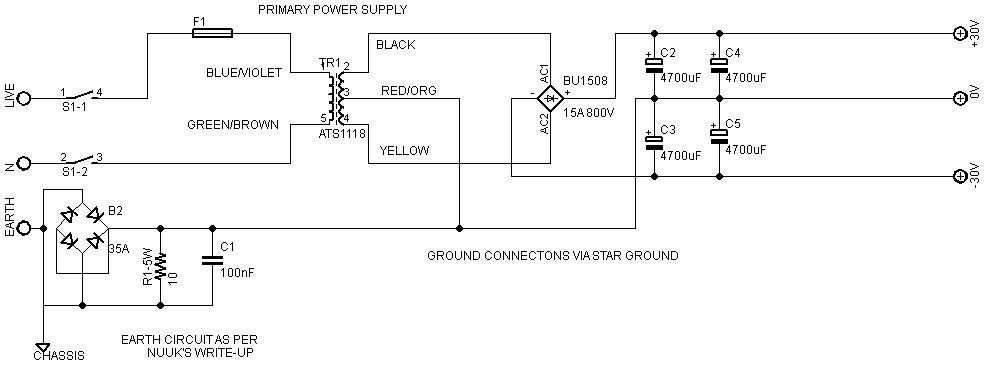

co dają tego typu rozwiązania?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jar1]

Bezpieczeństwo z iluzją pełnej separacji masy audio od uziemienia. ;)

[tiruriru]

Zamiast łączyc masę kontrolera z masa audio przy samych wejściach, możesz spróbować połączyć masę kontrolera do obudowy, blisko samego kontrolera, poprzez opornik 10-100ohm.



Hmm to mogę zrobić, wystarczy masę tylko połączyć z nożką podrzymującą płytkę sterownika (ona jest metalowa i połączona z obudową). Nie będzie problemem to, że obudowa jest już połączona z masa przy gniazdach wejsciowych?

[Brencik]

Przez obudowę zawsze płyną jakieś prądy

Jak jest na jednym potencjale to nie popłyną.

Obudowa wcale nie jest umasiona

WIem, chodziło mi o podłaczenie masy do obudowy, a nie uziemienia samej obudowy czego nie robimy w audio gdyz urzadzenia audio sa w II klasie ochronności (ikonka podwojny kwadrat)

co dają tego typu rozwiązania?

Chca rozwiazac problem jakiego nie byłoby gdybyśmy nie uziemiali lub nie podlaczali obudowy do przewodu ochronnego.

Zresztą te diody itp sa tylko dla picu wtym przypadku.
