DAC DIY Buffalo III stereo + USB + Display + Remote

lasmas · 7 Kwietnia 2013

Chciałem przedstawić DAC DIY który niedawno został ukończony, jeszcze nie testowany, może posiadać jakieś niedociągnięcia.

Przedstawiam tutaj ponieważ został zmontowany i uruchomiony przez użytkowników tego forum.

W tej zakładce przedstawię głównie dane sprzętowe, najbardziej tu interesujące.

Opis działania i jakość dźwięku podam później w dziale Kluby, po przetestowaniu.

Generalnie, jest to pełne Buffalo III, wersja stereo plus dwa moduły USB, bez żadnej modyfikacji, referencja.

Więcej info o Buffalo można znaleźć tu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Opis wejścia wyjścia.

Tylny panel, od prawej

- wyłącznik zasilania z bezpiecznikiem

- 2 wejścia USB typ B (osobne moduły)

- 3 wejścia SPDIF coaxial (trzecie współdzielone)

- wejście TOSLINK optical

- wejście EAS (współdzielone)

- wyjścia analogowe XLR balanced (lewy prawy) współdzielone z RCA unbalanced

Przedni panel, od lewej

- wyłącznik sieciowy (powtórzony)

- wyświetlacz tekstowy 20x4

- odbiornik Remote, pilota, pod wyświetlaczem

- dwufunkcyjny encoder, volume przy obrocie, zmiana wejścia przy naciśnięciu

Bardziej szczegółowy opis i zdjęcia wnętrza przedstawię w następnym poście, problem z zdjęciami, kamera się rozstroiła.

Drugi problem to ta strona www, jak chce to działa jak nie to nie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

artw · 7 Kwietnia 2013

jak robiłeś napisy?

lasmas · 7 Kwietnia 2013

Napisy i wycięcia przygotowałem w programie CAD, zamówiłem grawerowane ale prawdopodobnie zostało wycięte frezem.

Część druga, te zdjęcia już powinny być lepsze.

Na pierwszym widać wnętrze i front.

Drugie przedstawia bardziej detalicznie tylną część

Trzecie przedstawia widok na przednią ściankę

Patrząc od frontu

Po prawej od góry:

- 4-Channel S/PDIF (or AES-EBU) Level Converter Kit

- moduł Sidecar (za połączeniem taśmą przewodów)

- na dole, jak kanapka,

od dołu moduł analogowy IVY-III balanced linestage,

na nim główna płytka Buffalo-III 8-Channel DAC Module

na wierzchu stabilizatory dual AVCC w środku i 3 płytki Trident

powyższe od

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) (TPA)

W środkowej linii od góry

- moduł USB-I2S (podpięty do białego przewodu USB, czerwony),

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

- moduł USB-I2S z DSD (podpięty do białego przewodu USB, zielony, częściowo zasłonięty),

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

- nad poprzednim zielony OTTO-II Digital Switching module (od TPA), przypięty do modułu Sidecar

- poniżej z jednym dużym czarnym kondensatorem, Placid HD single Power Supply (TPA)

- na dole z dwoma dużymi czarnymi kondensatorami jest Placid HD Bipolar supply (+/-), (TPA)

I prawa kolumna od góry

- 15V+15V (30VA) Power Transformer

- 9V+9V (15VA) Power Transformer

- stabilizator napięcia dla wyświetlacza, by Konrad

Na przedniej ściance zamocowano

- wyłącznik sieciowy Pushbutton

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

- na środku, wyświetlacz VFD,

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

- pod nim (nie widać) odbiornik pilota,

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

- dalej, zasłaniający encoder, moduł Arduino UNO R3 z konwerterem poziomów (mała płytka PCB na przewodach).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Na tylnej ściance od środka, na środku jest moduł SPDIF optyczny, TOSLINK Module (TPA)

Na koniec bardzo ważne

- obudowa 2U, custom panels,

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

- Gałka aluminiowa G30 (30x20),

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

To tak ogólnie

Dodano

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Waldi_06 · 8 Kwietnia 2013

Gratuluję cierpliwości i wykonania.

lasmas · 8 Kwietnia 2013

Gratuluję cierpliwości i wykonania.

Dziękuję w imieniu swoim a zwłaszcza kolegów. Trwało to długo, kilka miesięcy.

Życzę dużo lepszego dźwięku z DAC X.

Chciałem zaznaczyć że dla redukcji kosztów jednostkowych wykonano dwa podobne urządzenia.

Mój pozostanie referencyjny (prawdopodobnie), a druga sztuka być może będzie ulepszana.

Dodam jeszcze zdjęcia, zbliżenia, będzie lepiej widać połączenia.

**EMiL** · 8 Kwietnia 2013

Lasmas,

czy wg Ciebie buffalo jest lepszy of anedio?

lasmas · 8 Kwietnia 2013

Dodano

czy wg Ciebie buffalo jest lepszy of anedio?

Za wcześnie jeszcze powiedzieć, Buffalo dopiero wczoraj podłączyłem.

Pierwsze wrażenia to: Buffalo jakby mocniejsze niskie tony i niższe średnie, głos na Anedio jakby czyściejszy i bardziej wyraźny.

Ale to może być mylne, za wcześnie na dobrą odpowiedź.

To w zakresie SPDIF, na USB Anedio D2 gra na poziomie tylko bardzo nieznacznie lepszym od HiFace Two, w tym Buffalo są lepsze konwertery.

Tu też jednak za wcześnie na wiarygodną odpowiedź.

bmxmen · 8 Kwietnia 2013

Swietna robota, bardzo mi sie podoba, a jakie koszty?

lasmas · 8 Kwietnia 2013

Swietna robota, bardzo mi sie podoba, a jakie koszty?

Dokładne koszty, trochę się pogubiłem, trwało to kilka miesięcy, różne cła i vat, przesyłki, upusty, przelicznik walut, trochę części zostało.

Orientacyjnie to nieco ponad 5000 PLN, za moduły i części całościowo za sztukę, bez kosztów czasu składania i uruchamiania.

Tak około, brutto z przesyłką:

3000 części od TPA

700 moduły USB

750 obudowa

170 wyświetlacz

150 Arduino

600 kable złącza pilot itd.

Całkiem nie mało, ale to hobby.

mirrus · 8 Kwietnia 2013

Witam i gratuluje skomplikowanego projektu.

Pochwale się, iż też jestem w posiadaniu modułu buffallo II. Trzeba sie wziasc za niego bo u mnie jeszcze nie testowany.

Możesz coś napisać na temat modułu analogowego IVY-III balanced ? Co to konkretnie za wynalazek.

Bryan · 9 Kwietnia 2013

Też używam BII z IVY - planuje do niego jeszcze zrobić sterowanie przez Arduino. Dźwiękowo zagrał lepiej niż Calyx DAC 24/192.

Wracając do pytania o IVY. To jest stopień I/V zbudowany o zbalansowane wzmacniacze operacynjne OPA1632 (2 stopnie) z wyjściem zbalansowanym oraz SE. Jest to prostsza (i tańsza) wersja stopnia wyjściowego oferowana przez TPA.

mirrus · 9 Kwietnia 2013

Dzięki za info.

Ciekawi mnie jak brzmi ten OPA1632. Nie zmam tego scalaka. Gdzie ten moduł można zakupić ?

Bryan · 9 Kwietnia 2013

Dzięki za info.

Ciekawi mnie jak brzmi ten OPA1632. Nie zmam tego scalaka. Gdzie ten moduł można zakupić ?

Scalak brzmi jak scalak - jest to wzmacniacz operacyjny ale różni się od przeciętnego WO tym, że oprócz wejścia różnicowego jego wyjście jest również różnicowe (w zwykłych WO wyjście jest SE).

Moduł IVY można kupic w TPA

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

lasmas · 13 Kwietnia 2013

Krótki opis jak gra mój Buffalo umieściłem w zakładce Klub użytkowników DAC

**Muzg** · 24 Kwietnia 2013

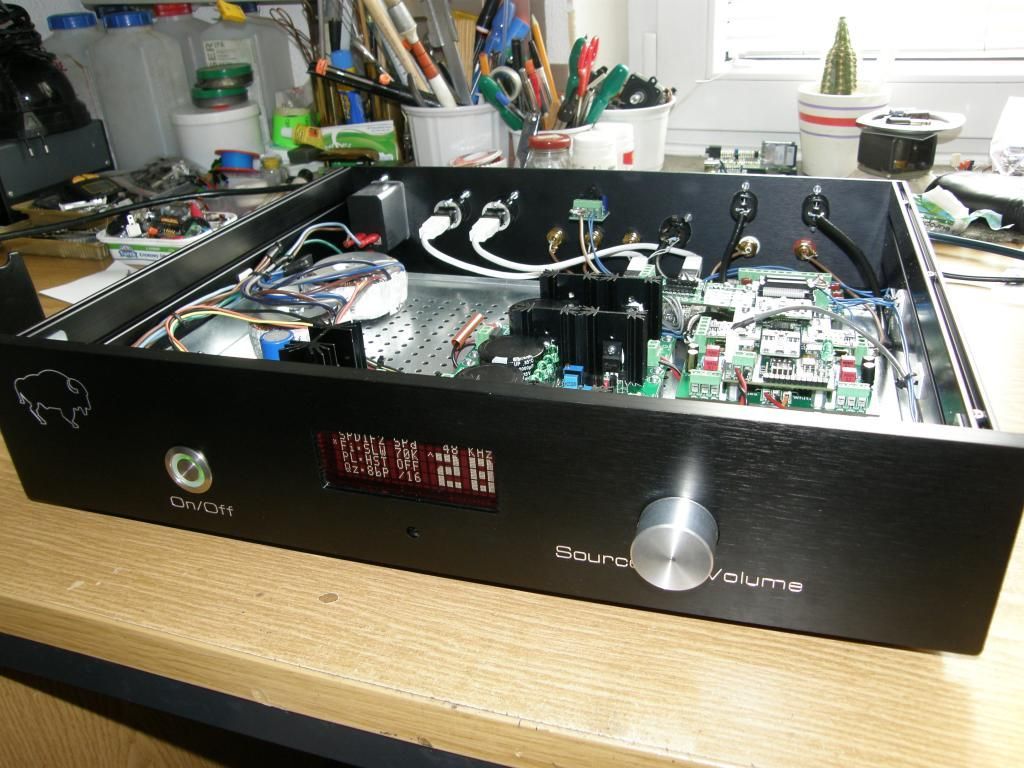

Mam i ja!

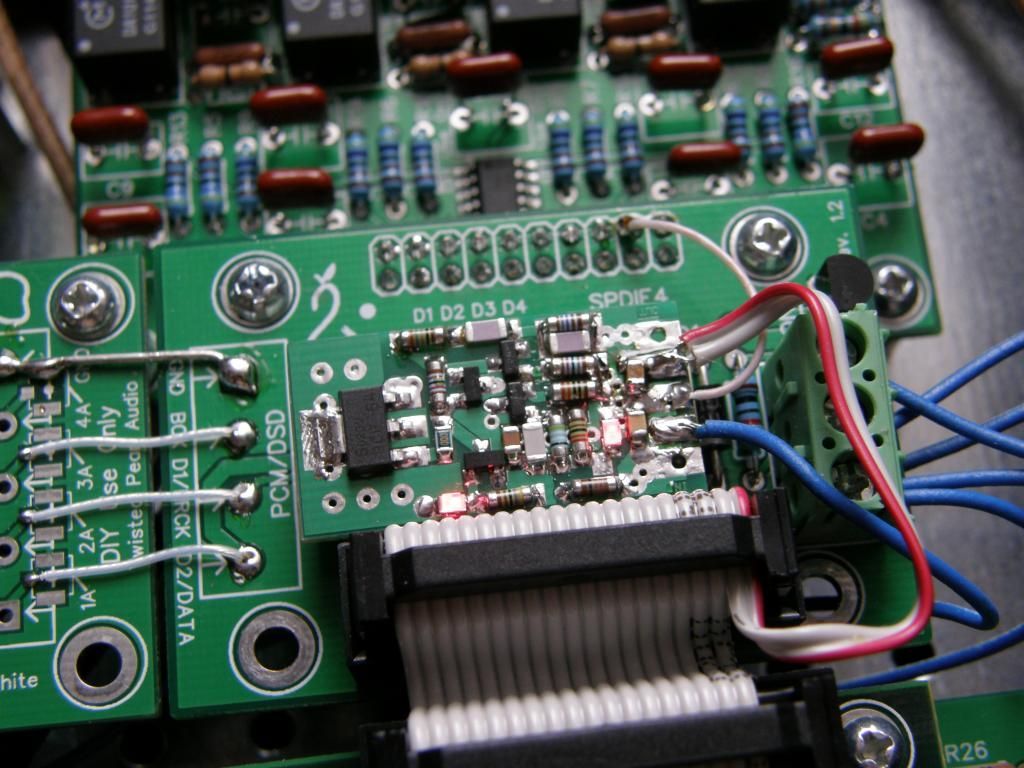

Tak, jak Lasmas napisał są dwie sztuki tych DACów i drugi mam ja. Praktycznie niczym się nie różni bo oba zostały zrobione z jednego zestawu części, ale jednak są kosmetyczne zmiany. Dobrze w sumie, że mieliśmy dwie sztuki, bo TPA przysłał jeden z modułów ze zwarciem na wejściu i trudno byłoby dojść do tego nie mając dwóch buffalo. Dodałem także regulator napięcia dla modułu Spdif4, bo tak jak było DAC ma czkawkę i nie chce synchronizować (znany problem). Preferuję także filtr na wyświetlaczu bo jest wtedy bardziej kontrastowy, łagodniejszy i ma przyjemniejszy kolor.

Dac gra super. Na początku jak go odpaliłem na stole bez obudowy to zagrał ostro i technicznie, ale po wsadzeniu w obudowę i opanowaniu całości dźwięk nabrał masy, wypełnienia, stał się bardziej zaokrąglony. Sam się sobie dziwię, bo mam bezpośrednio do niego podpięte końcówki Ugoda i mi to odpowiada brzmieniowo. :)
