WZMACNIACZYK PX-3 . PX-4

[arkotic]

to by było super, teoretyczne do zwrotnicy aktywnej AZA24 od razu pomijając pre ?

[Peja]

Może jeszcze uda się dołączyć do zamówienia :-)



1. jurek - komplet stereo (2 x mono)

2. arkotic 2sz.PX-3 2szt. PX-4

3. aqjaroslaw - 4x mono

4. freedi-stereo(PX3)-1szt.

5. robie-stereo PX3-1szt

6. Irek 10 - PX-3 mono - 2 szt.

7. ace99 - PX3 - 2szt mono

8. kaman777 PX3-2szt mono

9.kopczas - PX3-2szt mono

10. krowaklara - PX3-2szt mono

11. dudencja -PX3-2szt mono

12. darek549 - PX3-2szt mono (tak na 90% - zależy od ceny)

13. ROBERT_51454 - PX3 Komplet stereo- 1szt

14. wojtex- PX3- 2szt. mono

14. kram - PX3 - 2 sztuki mono

15.Peja -PX3 - 2 szt. mono

[MS.Kropek]

Gratuluje projektu!

Takie dopracowane, przemyślane konstrukcje bardzo mi się podobają i chyle czoła przed ich twórcą.

Doskonale wiem ile czasu i inwencji to kosztuje.



Mimo, że na razie nie podjąłem decyzji o uczestnictwie w zamówieniu z przyjemnością śledzę watek i ... kibicuję.







Pozwól jednak, że coś zaproponuję:



1 - zmienić opis na jedynie symbolikę, np. R1, R2, R3 itd, to uczy wyobraźni i patrzenia na schemat, a nie tylko ślepego lutowania. Ponad to pozwala na indywidualne zmiany w układzie bez poczucia dyskomfortu spowodowanego odejściem od opisu na pcb.



2 - dostawiłbym dodatkowe kondensatory elektrolityczne na głównych gałęziach zasilania, ale bliżej tranzystorów mocy, jak wiadomo ich dublowanie jest korzystne i nie wymaga to raczej wyjaśniania. Masę można doprowadzić grubymi ścieżkami z punktu centralnego (gniazdo zasilania) od strony "TOP", ewentualnie pociągnąć dalej ścieżki masy od tych elektrolitów, które już istnieją na ścieżkach zasilania.

Miejsce na te kondensatory jest obok grup trzech mniejszych 'elektrolitów", tuż pod rezystorami emiterowymi.



3 - rezystory "emiterowe" proponuje przesunąć bardziej do środka pcb, w ten sposób odsłonimy dojście do śrubek mocujących tranzystory mocy do radiatora.



4 - gniazdo zasilania (pady lutownicze do bezpośregniego wlutowania okablowania mogą pozostać tak, jak są obecnie) - dodatkowo proponuję przewidzieć pady dla jakiegoś sensownego (np. 7,5mm) rozstawu, by można było zastosować złącze.

Punkt 2 i 3 są chyba jednak sensowne i warte przemyślenia, ale najlepiej jak się kolega Jaskiniowiec wypowie, bo jeśli już zlecił wykonanie płytek to nie ma o czym pisać. Ale chyba jednak nie zlecił, gdyż napisał, że wycena będzie dopiero na poniedziałek lub wtorek.

[bc_leszcz]

1 - zmienić opis na jedynie symbolikę, np. R1, R2, R3



Popieram. Do seryjnego składania może i lepsze są wartości ale do późniejszego serwisu, diagnozowania, a nawet w fazie uruchamiania układu wygodniej posługiwać się symbolem - np. na schemacie może być klika o porów o wartości 1k ale tylko jeden rezystor Rx .

[arkotic]

Jaskiniowiec jakie trafo do wzmaka Phoenix optymalnie na trzy pary tranzystorów moc napięcia? (jedno trafo dwie wzmaki)

[jaskiniowiec]

Witam dużo by pisać , ale zacznę od cen

Px-3 mono (1)szt - 38zł 2mm/2x70um solder maska niebieska . całość 83zł

Phoenix -160zł komplet (2) wykonanie takie same .

7 zł wysyłka .



Opis na tych egzemplarzach już tak zostanie .

Co do przesunięcia tych kondensatorów , w tym układzie będzie to bez znaczenia , i nie będzie to wywierać żadnego wpływu .

Co do grających kondensatorów , już kiedyś się zastanawiałem nad tym zjawiskiem " Gainclone '' . Z moich eksperymentów wynikło, iż jeżeli układ jest bardzo szybki (jakiś tam wzmacniacz ) to układ wchodzi zaczyna oscylować , wzbudzać się w rożnym stopniu . No i reaktancja pojemnościowa kondensatora włączonego w zasilanie oraz sama pojemność tego kondensatora tym samym tętnienia zasilania . Będą wywierały wpływ na prace tego układu , na jego tłumienie .

Później są wybrzmiewające instrumenty itp.

Ten układ niestety jest tak stabilny ze to nie będzie działać .

To w skrócie .

[robie]

A przewidujesz może płytki z zasilaczem?

[krowaklara]

kiedy orientacynie mogą być gotowe płytki px3?

[jaskiniowiec]

Witam wysłałem wiadomości do każdego z chętnych na te pcb , teraz czekam na potwierdzenia w wiadomościach zwrotnych i wpłaty . Myślę ze za dużo osób nie odpadnie bo cenę która podałem to jest cena na zamówienie powyżej 22szt i wtedy, by były dopłaty .

Prosił o jak najszybsze wpłaty .



Na płytki trzeba czekać ok 3 tygodnie - plus tydzień mojego pakowania i wysyłek - 1mc



Co do tafa px-3 ok 2x30 AC

Płytek z zasilaczem raczej już nie będę zamawiał bo jest to nieopłacalne .

Jak coś mogę zamówić wam jakieś pcb gołych zasilaczy , ale tutaj należało by ustalić jak te zasilacze miały by wyglądać .

[pkrecz]

Jakby co to mam 2 szt. traf 250VA 2*30VAC - wątek "Różne kostki ... "

[wojtekkom]

Witam wysłałem wiadomości do każdego z chętnych na te pcb , teraz czekam na potwierdzenia w wiadomościach zwrotnych i wpłaty . Myślę ze za dużo osób nie odpadnie bo cenę która podałem to jest cena na zamówienie powyżej 22szt i wtedy, by były dopłaty .

Prosił o jak najszybsze wpłaty .



Na płytki trzeba czekać ok 3 tygodnie - plus tydzień mojego pakowania i wysyłek - 1mc



Co do tafa px-3 ok 2x30 AC

Płytek z zasilaczem raczej już nie będę zamawiał bo jest to nieopłacalne .

Jak coś mogę zamówić wam jakieś pcb gołych zasilaczy , ale tutaj należało by ustalić jak te zasilacze miały by wyglądać .



Jak tylko skończę budowę prototypu to chętnie sprawdziłbym czy ten zasilacz dobrze sprawdziłby się z Twoim wzmacniaczem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jusq]

Może jeszcze uda się dołączyć do zamówienia :-)



1. jurek - komplet stereo (2 x mono)

2. arkotic 2sz.PX-3 2szt. PX-4

3. aqjaroslaw - 4x mono

4. freedi-stereo(PX3)-1szt.

5. robie-stereo PX3-1szt

6. Irek 10 - PX-3 mono - 2 szt.

7. ace99 - PX3 - 2szt mono

8. kaman777 PX3-2szt mono

9. kopczas - PX3-2szt mono

10. krowaklara - PX3-2szt mono

11. dudencja - PX3-2szt mono

12. darek549 - PX3-2szt mono (tak na 90% - zależy od ceny)

13. ROBERT_51454 - PX3 Komplet stereo- 1szt

14. wojtex- PX3 - 2szt. mono

15. kram - PX3 - 2 sztuki mono

16. Peja -PX3 - 2 szt. mono

17. jusq - PX3 - 2 szt. mono

[Kopczas]

które tranzystory do px-3 powinny być parowane?

[Kopczas]

Te w kółku zwłaszcza mnie interesują. co to powinno być ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jaskiniowiec]

Witam wpłaty za te pcb wpłynęły od wszystkich , także już je zamówiłem .

Powinny być dosyć szybko gotowe .



Te tranzystorki powinny być raczej dobrane , ale jak tego nie zrobisz działać tez będzie , tylko będziesz musiał w większym stopniu korygować offset .

[jurek]

Czy 2SC3964 to jedynie słuszny wybór jako stabilizator ?

[Kopczas]

Może zrobimy jakieś grupowe zakupy na trany, które trzeba sparować?

[krowaklara]

dobrze byłoby sparować wszystkie komplementarne

na razie zrobiłem testowy zakup na alle, zobaczymy czy będą skłonne dobrać się w parki, jak nie- trzeba pewnie z różnych źródeł próbować.

W zasadzie wszystko jest i w miarę ceny rozsądne,

z wyjątkiem 2sc3964 do kompensacji temperatury zwłaszcza że nie są produkowane już trafiają się udawane



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

na następcę 2sc3964 producent wyznaczył ten: 2SC5712 ale to smd więc nie będzie chciał się trzymać na radiatorze ;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[robie]

Jak coś jestem chętny na trany

[korkoczong]

Czy próbował ktoś z was zastosować BD139 do stabilizacji termicznej?

[wojtekkom]

Mam nadwyżkę diod BYW29-200, jak sądzicie dobrze sprawdzą się zamiast BYV29, w datasheet praktycznie różnic niema.

[wojtekkom]

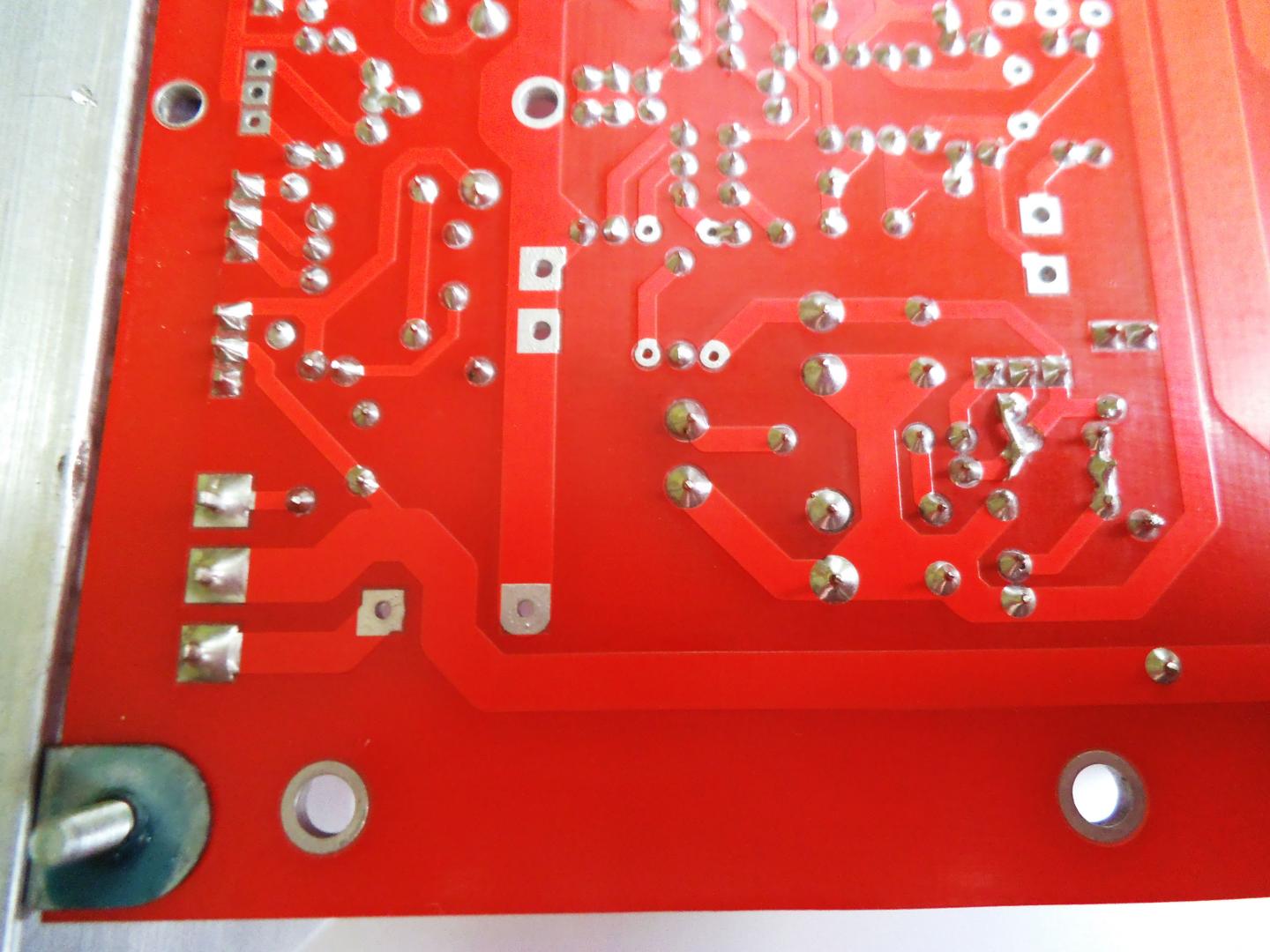

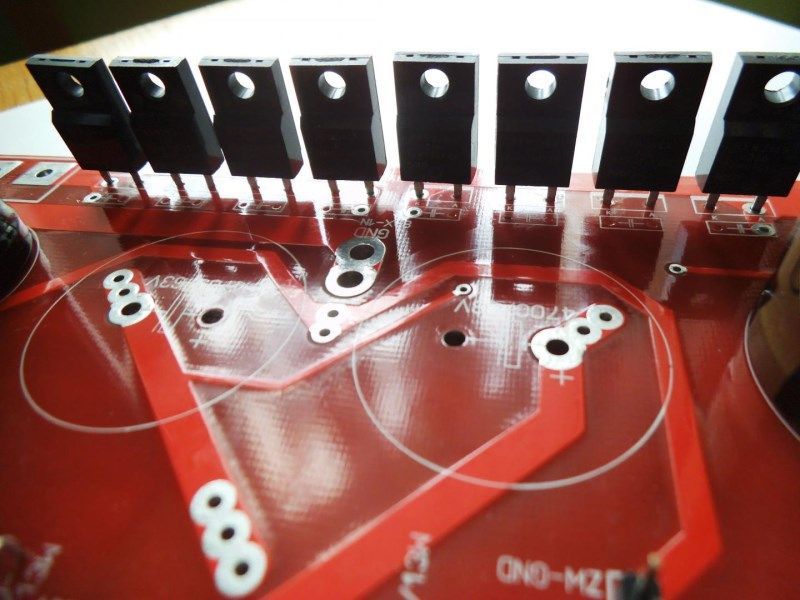

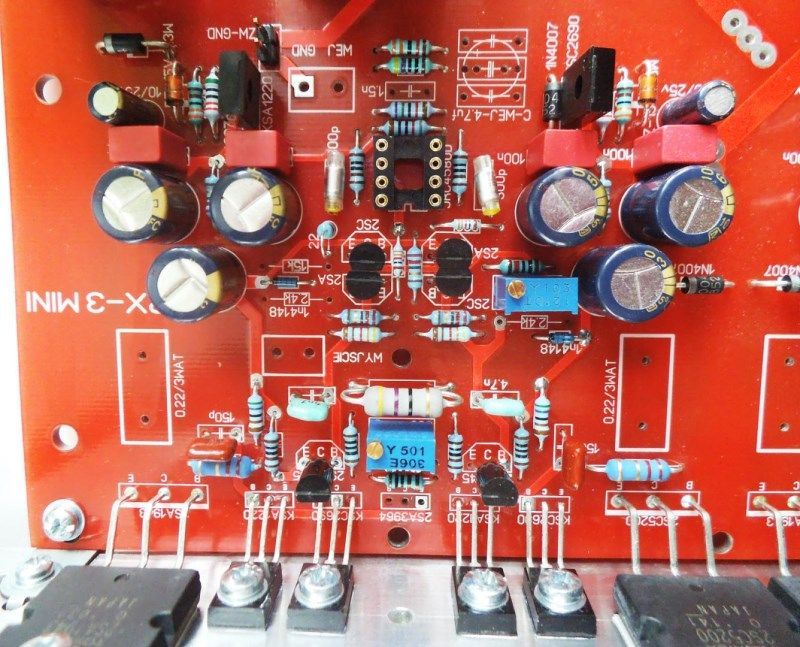

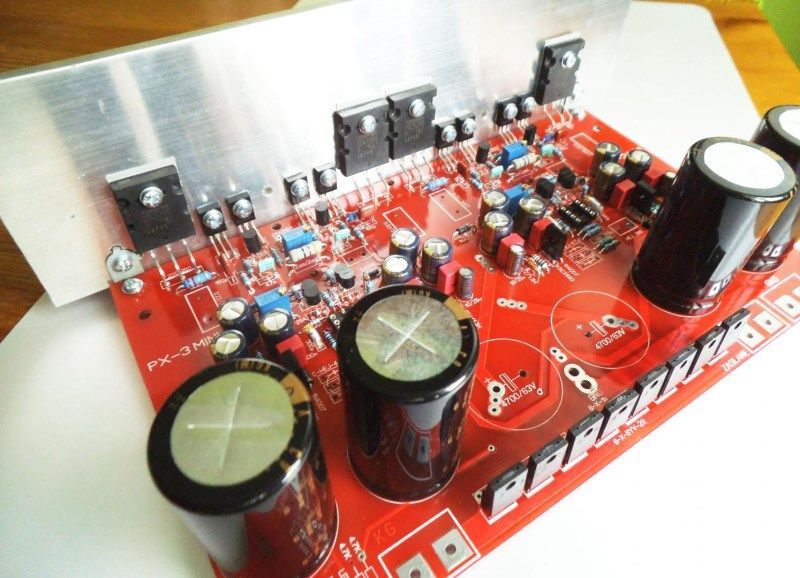

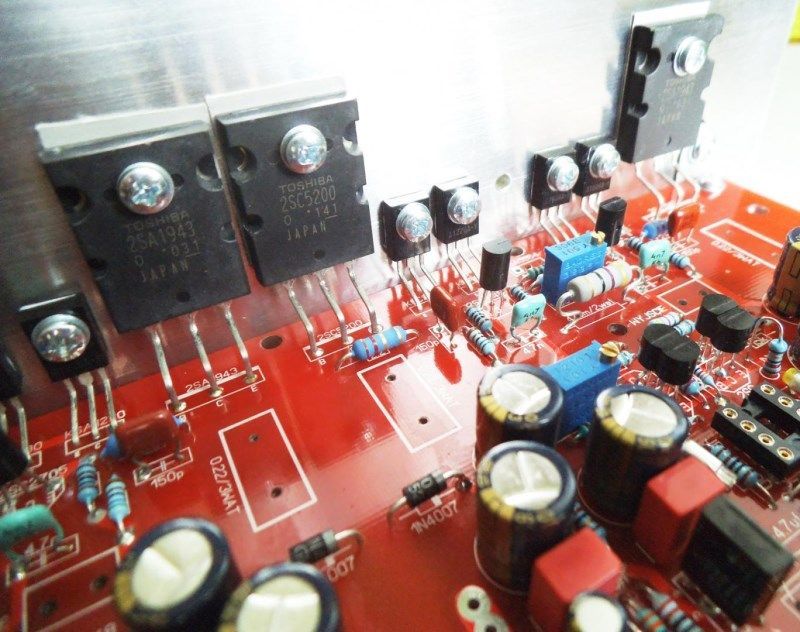

Podzielę się małą fotorelacją z budowy wzmacniacza, już bardzo niewiele zostało do uruchomienia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[robie]

No to czekamy na relację z odsłuchów:) gdy będzie gotów

[nowmar audioholik]

No bravo Wojtek. :) Rzadko jest okazja teraz się spotkać, pogadać, posłuchać no i polutować ale nadejdzie taki moment. Czekam z niecierpliwością jak to oglądam.

[kogutaudio]

Podzielę się małą fotorelacją z budowy wzmacniacza, już bardzo niewiele zostało do uruchomienia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Montaż klasa.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[krowaklara]

>wojtekkom

jakiej cyny używasz do lutowania?

[wojtekkom]

Używam zwykłej cyny i lutownicy transformatorowej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[woytl]

U mnie jest w trochę mniej zaawansowanym montażu, ale większość rezystorów i kondensatorów już polutowałem,

jak już robić dla siebie to powinna być jakaś porządna SnPB63/37, to dużo bardziej trwały stop, co ważniejsze eutektyczny i zazwyczaj ma dużo większą czystość

[krowaklara]

Ja czekam na płyki od Jaskiniowca, w międzyczasie mała dygresja off topic, akurat ja eksperymentuję z cyną kester z allegro, dobrze się rozlewa i nie brudzi

natomiast obserwuję powrót do cyny z ołowiem, która teoretycznie ma gorsze właściwości przewodzące niż SnAg.

Połączenie lutowane to niewątpliwie najsłabsze ogniwo układu bo co z tego że kondensator ma wyprowadzenia z miedzi OFC jak za chwilę i tak spotka sie z ołowiem ;)

odwieczny paradoks audiofilizmu

[woytl]

To akurat nie prawda że cyna z ołowiem jest gorsza, a wręcz przeciwnie, zapominasz o tym, że chodzi o właściwości stopu metali które są zupełnie inne niż każdego z nich z osobna, to że stop jest stopem eutektycznym robi dużą różnice, bo stop taki zastyga w jednej temperaturze, jest jednorodny nie ma podziału na warstwy, było już kilka tematów na forum o tym, więc nie ma co wspominać nawet o zarazie cynowej i odporności mechanicznej, nie bez powodu w sprzęcie wojskowym, medycznym i motoryzacji innej się nie stosuje.
