Manley Chinook ustawienia

Amores999 · October 10, 2014

Witam

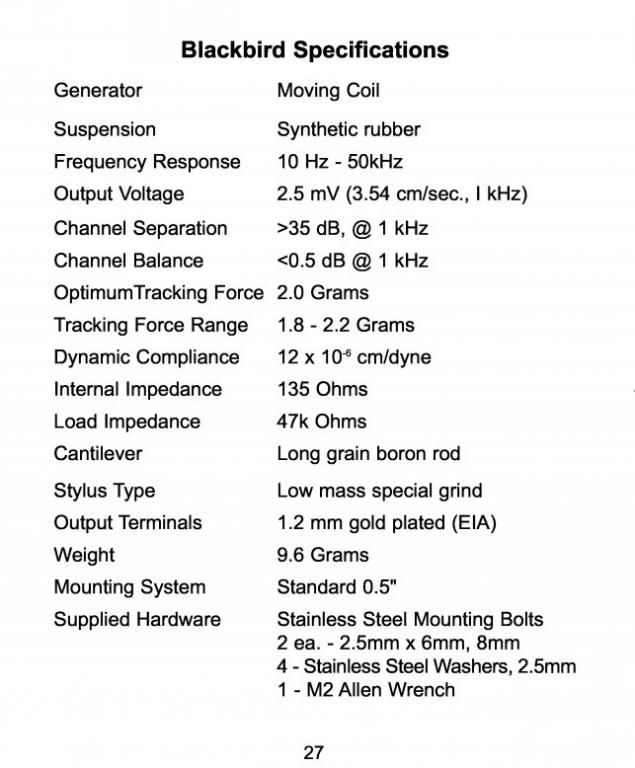

Mam prośbe do kolegów może ktoś mi pomoże jak optymalnie ustawic Manleya pod Sumiko Blackbird ,z góry dzięki

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

moltos · October 10, 2014

Wzmocnienie dałbym 45 db, obciążenie 47k a pojemność doświadczalnie. Przy 60 db wzmocnienia poziom napięcia wyjściowego dla 1kHz wychodzi 2,5 V a to chyba za dużo.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

ahaja · October 10, 2014

Nie ma takich nastawów dla tej wkładki w tym urządzeniu. Powinno być coś w okolicach 1.5-3k ohm.

Można spróbować dać 60dB i 800 ohm. Zmniejszy to trochę sygnał. Finalnie jednak będzie lekko ponad 2V.

Z ustawieniem 45dB może być zbyt cicho - to zależy ile potrzebujesz. Finalnie wyjdzie niecałe 0.4V.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Amores999 · October 10, 2014

Nie ma takich nastawów dla tej wkładki w tym urządzeniu. Powinno być coś w okolicach 1.5-3k ohm.

Można spróbować dać 60dB i 800 ohm. Zmniejszy to trochę sygnał. Finalnie jednak będzie lekko ponad 2V.

Z ustawieniem 45dB może być zbyt cicho - to zależy ile potrzebujesz. Finalnie wyjdzie niecałe 0.4V.

Dzieki

jutro potestuje i dam znać jak to chodzi

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

moltos · October 11, 2014

Nie ma takich nastawów dla tej wkładki w tym urządzeniu. Powinno być coś w okolicach 1.5-3k ohm.

Można spróbować dać 60dB i 800 ohm. Zmniejszy to trochę sygnał. Finalnie jednak będzie lekko ponad 2V.

Z ustawieniem 45dB może być zbyt cicho - to zależy ile potrzebujesz. Finalnie wyjdzie niecałe 0.4V.

Cytuję:

Setting up the Chinook couldn't be easier. There are two internal settings for optimal gain: 45dB for Moving-Magnet cartridges and 60dB for Moving-Coil cartridges. Set it and forget it! The back panel contains DIP switches for adjusting the input resistive and capacitance loading values. 31 possible options between 26 and 800 Ohms plus 47k Ohms and 7 capacitive loading choices between 50 pF and 350 pF provide flexibility to match any cartridge and fine tune the tone.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

kangie · October 11, 2014

moltos, chodzi o to, że na rynku niewiele jest preampów gramofonowych z możliwością ustawienia impedancji na 1 - 3 kohmów. Jest jeden preamp, w kórym możesz to ustawić. To jest preamp NUDA.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

ahaja · October 11, 2014

" moltos, chodzi o to, że na rynku niewiele jest preampów gramofonowych z możliwością ustawienia impedancji na 1 - 3 kohmów. "

- i to powinno wystarczyć.

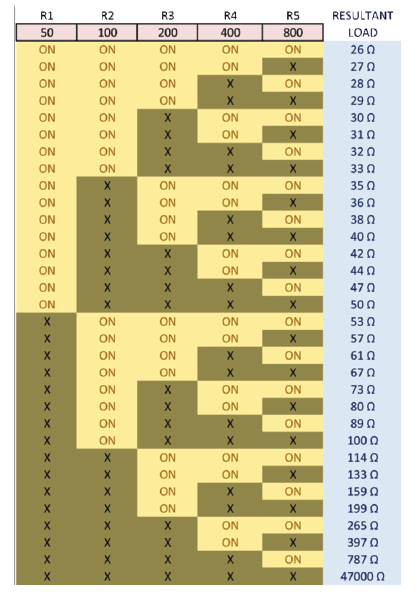

W załącznikach możliwości ustawień Chinooka.

Jeśli dla MCLO są one wystarczające to dla MM czy MCHO nie.

I nie ma znaczenia, że producent sobie napisał, że ma 'aż' 32 nastawy RLoad ...

Można kupić przejściówkę rca/rca typu Y - 1 męskie wyjście/2 żeńskie wejścia.

Wtykasz to do pre, do jednego wejścia wtykasz kabel rca z gramofonu a do drugiego wejścia wtykasz sam wtyk rca z przylutowanym wewnątrz odpowiednim rezystorem.

Wypadkowa to połączenie równoległe rezystora 47k (tak musi być ustawione w pre) z tym przylutowanym.

wlutowane >> uzyskana wartość R Load

- 3k6 >>3k34

- 3k >> 2k82

- 2k5 >> 2k37

- 2k >> 1k9

- 1k5 >> 1k45

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

moltos · October 11, 2014

moltos, chodzi o to, że na rynku niewiele jest preampów gramofonowych z możliwością ustawienia impedancji na 1 - 3 kohmów. Jest jeden preamp, w kórym możesz to ustawić. To jest preamp NUDA.

Czyli producenci wkładek idą krok przed producentami pre phono. To jest pole do popisu dla DIY.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

kangie · October 11, 2014

Najwyraźniej producenci preampów nie znają się na rzeczy.

Ten Manley może zagrać, że z butów ludzi wyrwie, bez tych 1-3 kohm. Słuchałem go tydzień temu na Wrocławskim Audiofilu. Wystarczyłoby podpiąć dobrą wkładkę MC LO, trafo - wejście MM tego Manleya i szafa gra. Tylko ludzie nie kumają co w trawie piszczy.

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Amores999 · October 11, 2014

Ten Manley rzeczywiście gra świetnie chyba najlepsze phono jakie słyszałem do tej pory ,ale mam mieć w przyszłym tygodniu do odsłuchu Audio Research PH6

wtedy podejme decyzje który zostanie

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

October 13, 2014

Niezależnie od tego co piszą forumowi guru, Chinooka dla wkładki MCHO ustawiasz tak jak dla wkładki MM (47KOhm, 45dB). Dobierasz sobie tylko pojemność - zacząłbym od 50pF. W ogóle to polecam zacząć od przeczytania ze zrozumieniem instrukcji od Manleyowej, ona na prawdę wiele wątpliwości potrafi rozwiać. Chinook to genialne urządzenie.

ahaja · October 13, 2014

Wkładki MC, w tym również takie hybrydy jak MCHO mają około 1000 razy mniejszą indukcyjność niż wkładki MM – stąd są niewrażliwe na ustawienia pojemności obciążającej. Nic nie daje zwiększanie pojemności.

Dopiero tłumienie ich mniejszym obciążeniem daje pożądane efekty.

Niezależnie od tego co sobie producenci napiszą.

W instrukcji tego pre nie ma słowa o poprawnym dobieraniu parametrów dla wkładek MCHO. Bazowanie z kolei na tym co wypisują producenci wkładek nie wróży sukcesu. Te czasy minęły kiedy można było wierzyć producentowi. Teraz są ‘targety’ i inne ważniejsze bzdety …

BTW

Kiedyś poszukiwałem parametrów jakiejś wkładki Sumiko by ją poprawnie obciążyć. Poszukiwania w sieci nic nie dawały. Napisałem do producenta. Po jakiś 2 tygodniach dostałem odpowiedź – szkoda, że tak długo czekałem ale dobrze, że dostałem informacje.

W przeciwieństwie np. do takiego Clearaudio … ;-)

Ktoś ma dobry napęd. Chce fajną wkładkę. Skoro zadaje sobie trud poprawnego jej ustawienia na ramieniu – VTA, SRA, azymut etc. – to powinien zadbać również o poprawne spasowanie jej pod kątem elektrycznym. Wtedy jest duża szansa, że będzie to grać a nie tylko działać. A o to chyba tu chodzi.

Analog to nie jest taka prosta sprawa jak sedes – tu nie wystarczy nacisnąć Open, wsadzić płyty i nacisnąć Play …

Hidden Content

Give reaction or reply to this topic to see the hidden content.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

jozwa maryn · October 13, 2014

Ten Manley rzeczywiście gra świetnie chyba najlepsze phono jakie słyszałem do tej pory ,ale mam mieć w przyszłym tygodniu do odsłuchu Audio Research PH6

wtedy podejme decyzje który zostanie

Faktycznie taki dobry ten Chinook? Chciałem go posłuchać swego czasu, ale w końcu zdecydowałem się na ModWrighta i nie żałuję. Natomiast ciekawość pozostała. Nawiasem mówiąc, ten phono nazwano na cześć bohaterki prozy W.Kawierina, Iwy Iwanowej, która nazwała siebie Czinuk Zambezari :-)
