Lamm 2 wybitny przedwzmacniacz lampowy

[Pawel8610]

Dziękuję za odpowiedzi. Chyba najpierw narzeźbię sam, bo mam większość elementów. Rozmawiałem z kramyeu i już niestety sprzedał płytkę zasilacza. Ma może ktoś na sprzedaż tą płytkę? Interesuje mnie wersja lampowa może być na 3 lampach lub na dwóch. Chętnie przygarnę też 2 szt, bo nie wiem czy docelowo nie zrobię dual mono. Robił ktoś czy szkoda zasobów?

[TomKordas]

Tu możesz kupić. Na dwóch lampach ecl82 i 6x5. Trochę się różni bo ma dwa staby na żarzeniu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Pawel8610]

Dzięki za namiary. Płytka zasilacza zamówiona. Szukam dobrego trafa zasilającego. Upatrzyłem takie (uzwojenia żarzenia nieistotne, bo mam osobne trafa tylko do żarzenia):

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Co będzie lepsze jakościowo, a może ktoś poleca coś innego?

Finalnie trafo jeszcze wrzucę w puszkę, która będzie jednocześnie ekranem i całość zaleję żywicą przeznaczoną do traf. Nie mam pojęcia jak ta żywica oddaje ciepło, dlatego chyba warto, aby trafo było z małym zapasem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[TomKordas]

Za cenę toroidy kupisz Ogonowskiego na rdzeniu Ei84/42 na bl.0,3mm wyżarzanych z dwoma ekranami.

280V-0-280V, (2x100mA) - anodowe. ( może być 300-0-300)
- 6,3V, 2A - żarzenie lamp zasilacza.
- 7,5V, 2A - żarzenie lamp przedwzmacniacza.

Takie mam i jest bezgłośne , po kilku godzinach ledwo ciepłe - blisko lampy 6x5 która sporo ciepła wydala.

Paweł to co zamieściłeś Ogonowskiego:

300-0-300 0,16A - super z naddatkiem

6,3 1A ledwo starczy a raczej braknie

3,15 -0-3,15V 4A - do lamma potrzebujesz 6,3 i 7,5V - 6,3 na Ecl82  lampę a7,5 na żarzenie.

Toroidy

260-0-260 to trochę za mało.

6,3 2A

Tu znowu 3,15 -0-3,15V 4A - do lamma potrzebujesz 6,3 i 7,5V - 6,3 na Ecl82  lampę a7,5 na żarzenie.

[Pawel8610]

Dzięki za pomoc, trafo i dławik się nawijają 🙂Lampki są, płytki pcb są. Część kondów jest.

Jeśli ktoś ma na odsprzedanie dobre rezystory, to proszę o info. Najchętniej wziąłbym anodowe Kiwame Carbon 22k, 5W, 4szt, ale jeśli komuś jakieś dobre rezystory zalegają, to mógłbym też odkupić (też o innych wartościach pasujących do pcb). Może jakiś Riken Ohm?

[Mariusz03]

8 minut temu, Pawel8610 napisał:

Najchętniej wziąłbym anodowe Kiwame Carbon

Wegiel na anode nie polecam, zamuli przekaz. Wegielek sprawdza się na siatce.

[Pawel8610]

25 minut temu, Mariusz03 napisał:

Wegiel na anode nie polecam, zamuli przekaz. Wegielek sprawdza się na siatce.

Co tam polecasz wrzucić z dostępnych rezystorów? Dale FP3 anoda? A w pozostałych miejscach może dale RN60D?

A przed siatkami 750om dać tego Kiwame Carbon?

Pytam oczywiście tak wstępnie. Docelowo będę się bawił w podmianki.

Edytowane 14 Lutego 2024 przez Pawel8610

[TomKordas]

A ja mam na anodzie wlasnIe Kiwame i z cała pewnością nie muli ( sprawdzałem z metalizowanym Vishay ) Kiwame odrobine lepsze. W zasadzie nie słyszę znaczących zmian w rezystrorach.

Ale kto wie może masz racje. Sprawdzałem tylko w Lammie.

Edytowane 14 Lutego 2024 przez TomKordas

[Mariusz03]

10 godzin temu, Pawel8610 napisał:

Dale FP3

Nie znam ich, jednak nie wydaje mi się aby to był dobry pomysł bo żadnych opini nie znalazłem na ich temat w audio.

10 godzin temu, Pawel8610 napisał:

RN60D

To dobry i czysty rezystor pomysl tez o RN65.

10 godzin temu, Pawel8610 napisał:

A przed siatkami 750om dać tego Kiwame Carbon?

Zostaw te Kiwame to duży mułek już pisalem.  Chyba że ktoś nie slyszy, to niech wstawi co popadnie.

Jedanak jesli chciałbyś zobaczyc jak brzmi prawdziwy wegielek to wstaw amtrans AMRG, jednak nie są tanie.

Z tańszych dobre są Amtrans AMRT, polecam sprawdzić oczywiście na siatce tylko.

[Pawel8610]

Godzinę temu, Mariusz03 napisał:

Nie znam ich, jednak nie wydaje mi się aby to był dobry pomysł bo żadnych opini nie znalazłem na ich temat w audio.

To dobry i czysty rezystor pomysl tez o RN65.

Zostaw te Kiwame to duży mułek już pisalem.  Chyba że ktoś nie slyszy, to niech wstawi co popadnie.

Jedanak jesli chciałbyś zobaczyc jak brzmi prawdziwy wegielek to wstaw amtrans AMRG, jednak nie są tanie.

Z tańszych dobre są Amtrans AMRT, polecam sprawdzić oczywiście na siatce tylko.

W projekt wrzucam dobre części (miflex kpcu1 (tylko 10uF będzie kpal1), valvo hamburg 45st get, amperex bungle boy, dobre trafo z ekranami , dobry dławik), więc na rezystorach nie będę oszczędzał.

Ok, czyli wstępnie: na siatki amtrans AMRG, reszta RN65. W sprzężeniu zw dać coś jeszcze szybszego/lepszego?

W zasilaczu (na 6x5 i ecl82) ruski młt (mam ich cały karton) wystarczą, czy też warto np RN65 dać?



[Mariusz03]

38 minut temu, Pawel8610 napisał:

Ok, czyli wstępnie: na siatki amtrans AMRG, reszta RN65. W sprzężeniu zw dać coś jeszcze szybszego/lepszego?

Na razie bym nie szalał dałbym dale RN jest tani i "czysty" jedynie nie ma barwy, ale za takie pieniądze nie ma co narzekać. Jak odpalisz pre to po wygrzaniu sprawdzisz czego brakuje lub jest za mało. Wtedy można poszalec. Jest duży wybór.

38 minut temu, Pawel8610 napisał:

W zasilaczu (na 6x5 i ecl82) ruski młt (mam ich cały karton) wystarczą, czy też warto np RN65 dać?

W zasilaczu warto nieraz rozwazyc mox dobry,  zależyw ktorym miejscu. System tak gra jak najslabszy element ukladanki. Pamiętaj o tym.

40 minut temu, Pawel8610 napisał:

valvo hamburg 45st get, amperex bungle bo

Zaszalales jednak odpal na początku na czymś zastepczym tanim. Bo szkoda lamp dobrych.

[tomant]

W dniu 15.02.2024 o 11:43, Pawel8610 napisał:

W projekt wrzucam dobre części (miflex kpcu1 (tylko 10uF będzie kpal1), valvo hamburg 45st get, amperex bungle boy, dobre trafo z ekranami , dobry dławik), więc na rezystorach nie będę oszczędzał.

Ok, czyli wstępnie: na siatki amtrans AMRG, reszta RN65. W sprzężeniu zw dać coś jeszcze szybszego/lepszego?

W zasilaczu (na 6x5 i ecl82) ruski młt (mam ich cały karton) wystarczą, czy też warto np RN65 dać?



Co do MŁT, jeśli masz cały karton to nie zaszkodzi pobawić się nimi także w samym torze. Możesz się zdziwić. Wiem, że niekoszerne... dlatego nic więcej nie będę pisał bo mnie zjedzą tutaj.

Edytowane 16 Lutego 2024 przez tomant

[Darodff]

MŁT właśnie są kosherne 😁 sam Fikus je stosował (i penie dalej stosuje), ale zależy w jakim miejscu układu.

[Darodff]

Hej Ludzie
Czy ktoś posiada schemat/pdf do zasilacza na niebieskiej pcb (od Micha7n wersja 1 i 2) bo od typa nie mogę się doprosić

[kramyeu]

@kram może mieć

[Darodff]

Napisałem Do niego

bo autor (micha7n) olał sprawę i prośbę

dziękuje

[kramyeu]

@Darodff Mnie tak samo, nie ma dostępu do materiałów; ponoś przez awarię kompa/dysków

[Darodff]

To niech wyślę mi dyski ja to z kolegami z działu IT ODZYSKAMY

[Lok]

Poszukuję kogoś kto poskłada mi klon Lamma. Mam polutowane płytki, mam płytki zasilacza i dławiki. Mam selektor źródeł i drabinkę Khozmo.

Poszukuję kogoś kto mi to poskłada do kupy, uruchomi i wsadzi w odpowiednią obudowę. Możecie kogoś polecić.

[Pawel8610]

Złożyłem ten zasilacz z ali. Wszystko wygląda, że działa poprawnie. Mam tylko pytanie. Zastanawiam się, jak zmniejszyć bardziej napięcie anodowe. Trafo to 290V-0-290V. Póki co min. jest 257V i nie da się już zejść niżej. Potencjometr R20 50k zwiększyłem na 100k i po tym daje się zejść do 248V. Ma może ktoś jakieś pomysły jak zejść jeszcze niżej, np do tych 235V? Wiem, że lamm może iść i na 270V, ale to dla testów, a też ten zasilacz przyda mi się do innych celów.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Tomek 1685]

Wstaw za lampą prostowniczą rezystor o większej wartości niż ta jaką zakłada projekt.



Edytowane 20 Marca 2024 przez Tomek 1685

[Pawel8610]

44 minuty temu, Tomek 1685 napisał:

Wstaw za lampą prostowniczą rezystor o większej wartości niż ta jaką zakłada projekt.



Dzięki wielkie. Podmiana rezystora 100 om na 4,3k obniżyła napięcie do 236V. Ogólnie polecam tą płytkę zasilacza z ali, jeśli ktoś się zastanawia - solidna. Sam zasilacz też fajny. Dość dobra stabilizacja.

[Pawel8610]

Przenoszę pre z deski do obudowy. Mam pytanie. Jak najlepiej połączyć uziemienie/ekran? Póki co do pinu ochronnego gniazda zasilania ac podpinam ekran trafa, obudowa trafa oraz samą obudowę pre. Podejrzałem, że niektórzy poprzez rezystor 10 Om/5w łączą jeszcze obudowę z masą gniazd wejściowych. Tu nie jestem pewny patrząc na zdjęcia. Może to tylko połączenie do samego ekranu kabelka. Moje kabelki też mają oprócz plusa i masy dodatkowo jeszcze ekran.

Na stronie hificollective piszą tak odnośnie mojego kabelka, który pójdzie na wewnętrze połączenia sygnału (neotech 2001):

"For use as RCA cable you use the RED - SIGNAL, BLACK - RETURN, CLEAR - and the screen for the earth at the signal source end."

Odnosząc to z roli tego kabelka jako typowe rca na prowadzenie sygnału wewnątrz pre: chyba w przypadku wejścia ekran podpinam w kabelku tylko przy płytce do masy, a w przypadku wyjścia tylko przy samych gniazdach rca?

Aha moje monobloki (wzmacniacz) mają uziemienie i na jego pcb jest połączenie od masy do przewodu ochronnego właśnie poprzez taki rezystor tuż przed siatką pierwszej lamy na wejściu. Czyli by się zgadzało, że ekran łączymy od strony wzmacniacza?

Będę wdzięczny za porady w tym temacie.

[Pawel8610]

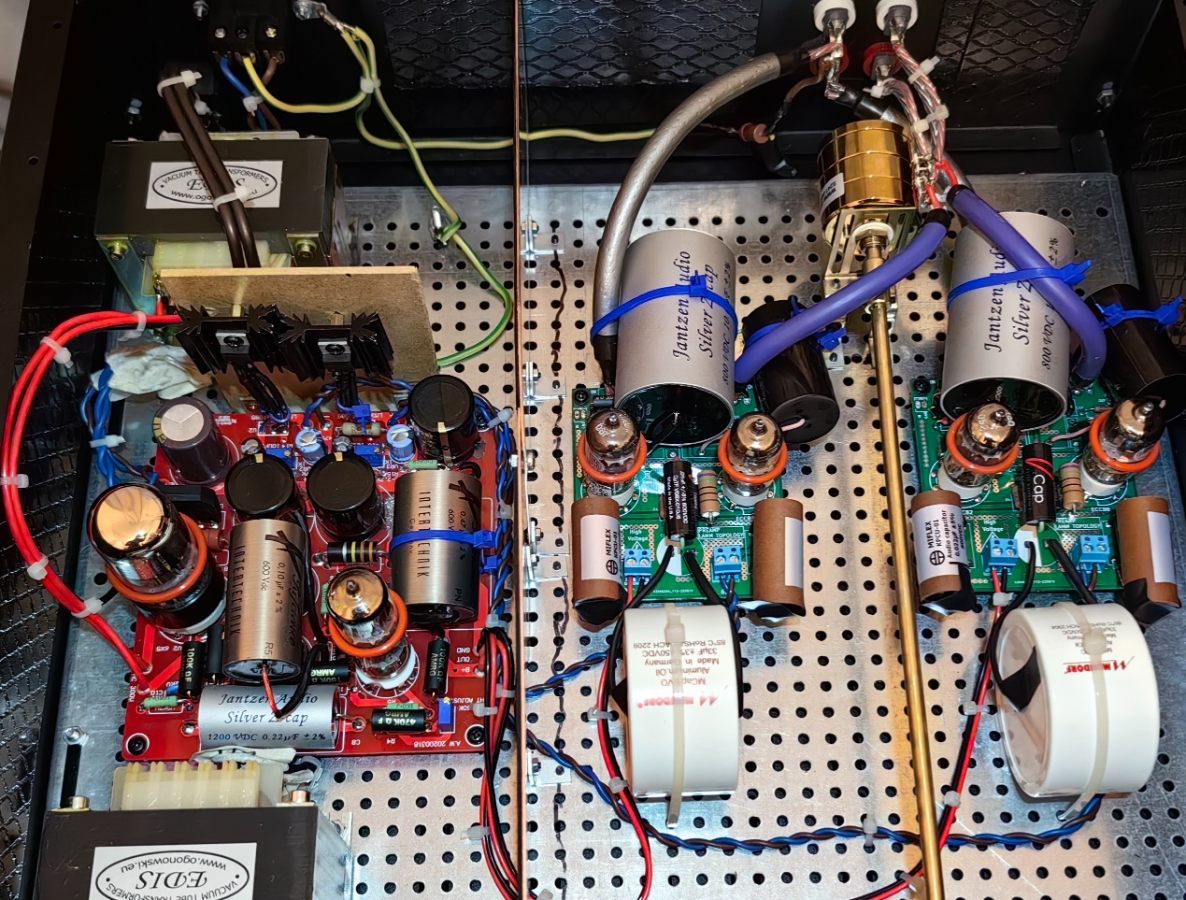

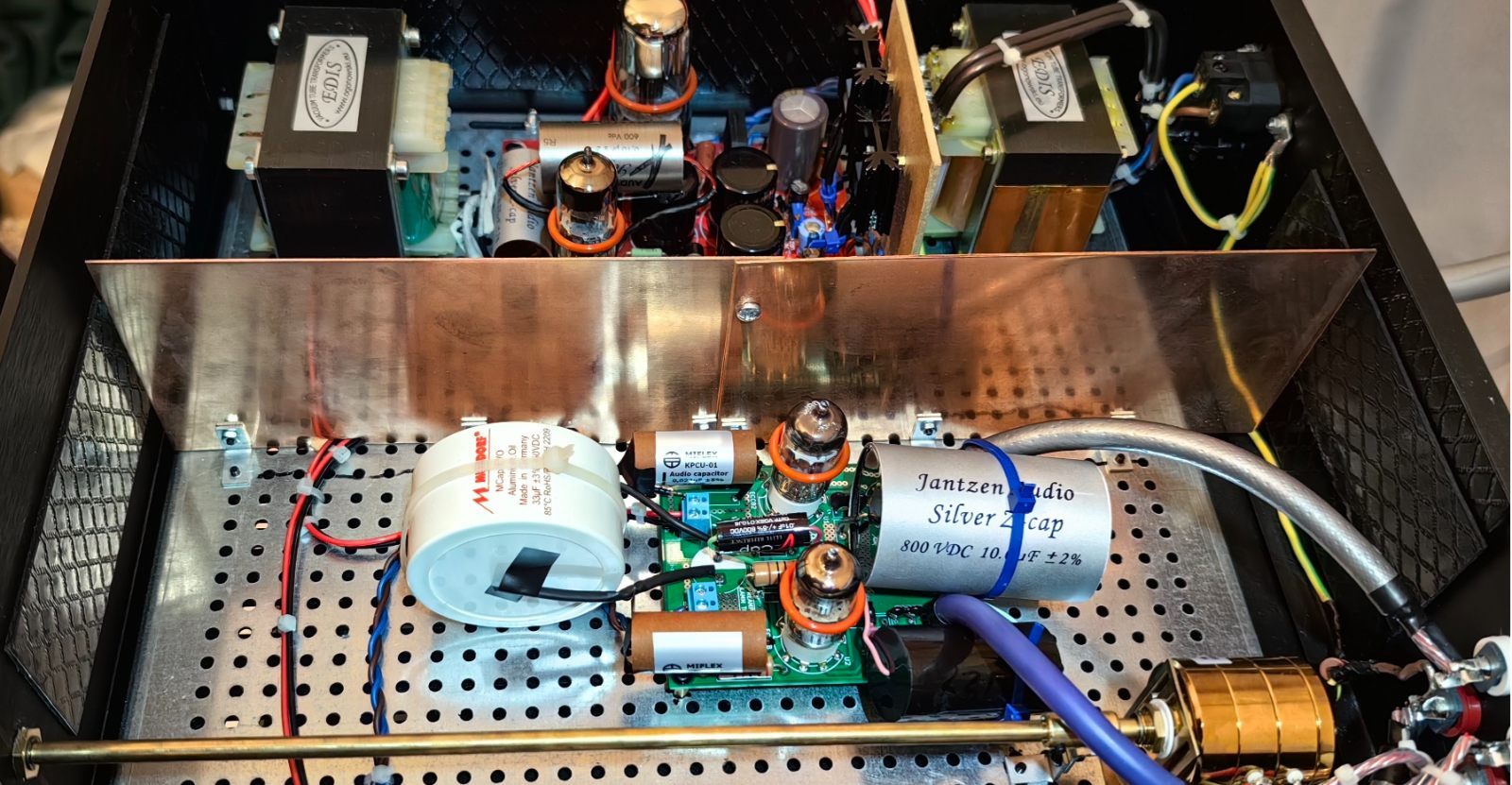

Zakończyłem projekt. Jestem bardzo zadowolony. Z dobrymi elementami nie ma degradacji, a poprawia się nieco dynamika, swoboda, nawet separacja. Bardzo dużo można korygować dźwięk wrzucając różne lampy. Polecam zrobić jeśli ktoś się waha. Dziękuję wszystkim, którzy pomogli. Jeśli ktoś ma do sprzedania płytkę pcb lepszego zasilacza niż ten, to chętnie odkupię. Interesuje mnie taka ze stabilizacją (tu jest tylko regulacja na ecl82), wydawało mi się, że gdzieś taką widziałem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[micha7n]

Nie bylo mnie tu sporo czasu ze względów prywatnych, widzę że temat wziąż żywy.

Każdy kto kupil ode mnie PCB otrzymał schemat i BOM więc nie wiem skąd ta niewiedza.

 W każdym razie jesli ktoś potrzebuje pliki to proszę o info na skrzynkę - postaram sie dosłać. Tylko konkretnie do czego bo zasilaczy było kilka.

Mam też jeszcze kilka PCB do LAMMA i zasilaczy (krzem lampa) tak że jakby ktoś był chętny moge odsprzedać.

[LUKAS 84]

Cześć

Rozglądam się za preampem lampowym ,dużo dobrego piszą użytkownicy o tym Lamm 2. Znalazłem poniższe ogłoszenia na olx .Pomijając obudowy z logo Acuphasse ,to czy waszym zdaniem poniższe klony są warte rozważenia?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Tomek 1685]

Takie ciekawostki z cyklu "śpiewać każdy może......"

To jakieś "koszmarki".

[moltos]

Parafrazując Bogumiła Kobielę z pewnej roli w filmie polskim powiem tak:  "jak nie usłysys to sie nie psekonas". A co do wyglądu to audio powinno być ostatnim miejscem gdzie wzrok zastępuje słuch.

[Tomek 1685]

No ale bez przesady. Tutaj widać że są te preampy zrobione "po taniości" z przeznaczeniem na handel. Target określają wskaźniki wychylowe i plakietka z nazwą renomowanego producenta.

A ten ostatni to już typowy "polep" .

Trochę mierzi mnie takie podejście do realizacji, w sumie bardzo fajnego projektu.  Poza tym jeśli "twórca" nie przyłożył się do wyglądu urządzenia, do budowy wewnętrznej, doboru elementów- widać że jest czysto przypadkowy- to do czego się przyłożył i czego spodziewać się po tych gniotach.

[LUKAS 84]

Dzięki panowie.

A znacie kogoś, kto byłby w stanie zrealizować mi ten projekt zgodnie ze ,,sztuką". Może Mariusz z SinusAudio polepił by mi taki preamp?

1 godzinę temu, Tomek 1685 napisał:

nazwą renomowanego producenta.

Ewidentnie ,wykonawcę, lekko poniosło! Albo adresuje produkt do nie zorientowanego klienta.
