Lamm 2 wybitny przedwzmacniacz lampowy

[mar_70]

@dekRe dzięki

pzdr

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[TomKordas]

Hej proszę pomóżcie dobrać  transformator do Lamm 2.1.
280...0...280 0,05A
6,3 1.5A
ewentualnie 12,6 1.5A
Czy to poprawne wartości?

Mam PCB zasilacza na lampach ( zielone pcb ) i w dwóch miejscach podaje się wtórne 6,3v.

Pierwsze to 6,3 na lampę ECL82 i drugie  6,3 na zasilanie żarzenia ze stabilizatorem regulowanym typu ADJ. Proszę o pomoc czy to poprawne napięcia i prądy?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dekRe]

9 godzin temu, TomKordas napisał:

Proszę o pomoc czy to poprawne napięcia i prądy?

Nie ECL82, a ECC82.
W oryginale stały kondensatory na 250V, więc trafo powinno dać na wyjściu regulację po stabilizacji w zakresie od 180V do 220V napięcia stałego anodowego. Wydajność prądowa z. anodowego z zapasem to minimum ok. 30-50mA.
6.3v 1.5A to takie chude minimum, bo czasem rosyjskie odpowiedniki lamp chcą więcej prądu. Sprawdź
w spec. lamp jakie masz ich prądy żarzenia, zsumuj je, daj x 2 na wszelki zapas.





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[TomKordas]

Dziękuje za odpowiedź 👍

Sprawdziłem ecc82 300mA 250-300v , ecc88 prąd większy bo do 380mA - czyli 1,5A jest wystarczający dla 4 lampek w preampie. Ale to takie niezbędne minimum.
A z drugiej strony chodziło mi o lampę prostowniczą typu 6x5 lub ez80 które mają żarzenie też na 6,2V i prąd 600mA. Druga lampa w zasilaczu to ecl82 780mA .



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[TomKordas]

1 godzinę temu, TomKordas napisał:

Dziękuje za odpowiedź 👍

Sprawdziłem ecc82 300mA 250-300v , ecc88 prąd większy bo do 380mA - czyli 1,5A jest wystarczający dla 4 lampek w preampie. Ale to takie niezbędne minimum.
A z drugiej strony chodziło mi o lampę prostowniczą typu 6x5 lub ez80 które mają żarzenie też na 6,2V i prąd 600mA. Druga lampa w zasilaczu to ecl82 780mA .



Z drugiej strony wydaje mi się że to zależy od układu w którym są lampy ? To chyba rezystorami steruje się prądami np. anodą ( No tak ale żarzenie raczej jest stałe i tutaj się chyba nic nie zmienia - załapałem 😉)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[TomKordas]

To może jeszcze jedna rzecz:

Dławik 10H czy 20H do zasilacza lampowego. Czy R  i Imax  wpływa znacząco na układ ?

Hamonda ma 155 Ω i 125mA

Ogonowski 72 Ω i 300mA

Wygląda na to że Ogonowski lepszy. Proszę pomóżcie .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomant]

Generalnie czym niższa oporność i większy prąd tym lepiej. Drut grubszy więc wytrzyma więcej bez grzania i prąd z tego powodu też łatwiej przepuści.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[TomKordas]

10H czy 20H. Co lepiej?

(trochę zaśmiecam wątek ale nie ma od kogo uzyskać informacji)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomant]

Ja stosuję 10, a w zasadzie 9 - bo takie mam :). Generalnie czym wyższa indukcyjność tym filtrowanie powinno być lepsze.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[TomKordas]

W dniu 27.04.2018 o 22:20, Tomek 1685 napisał:

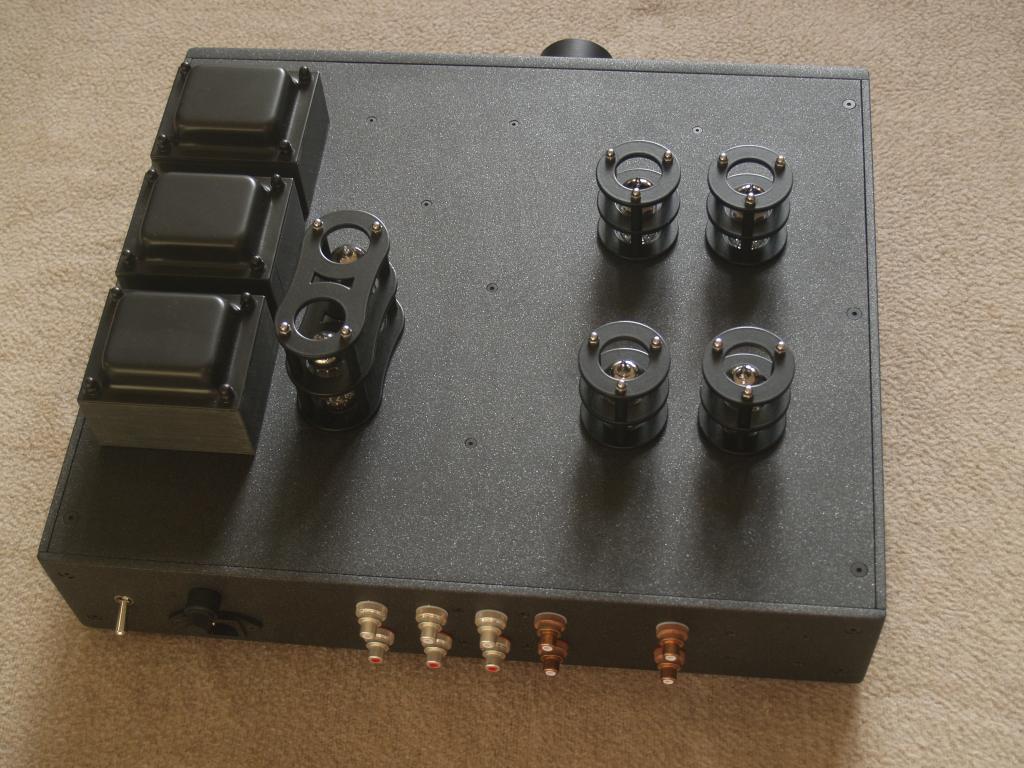

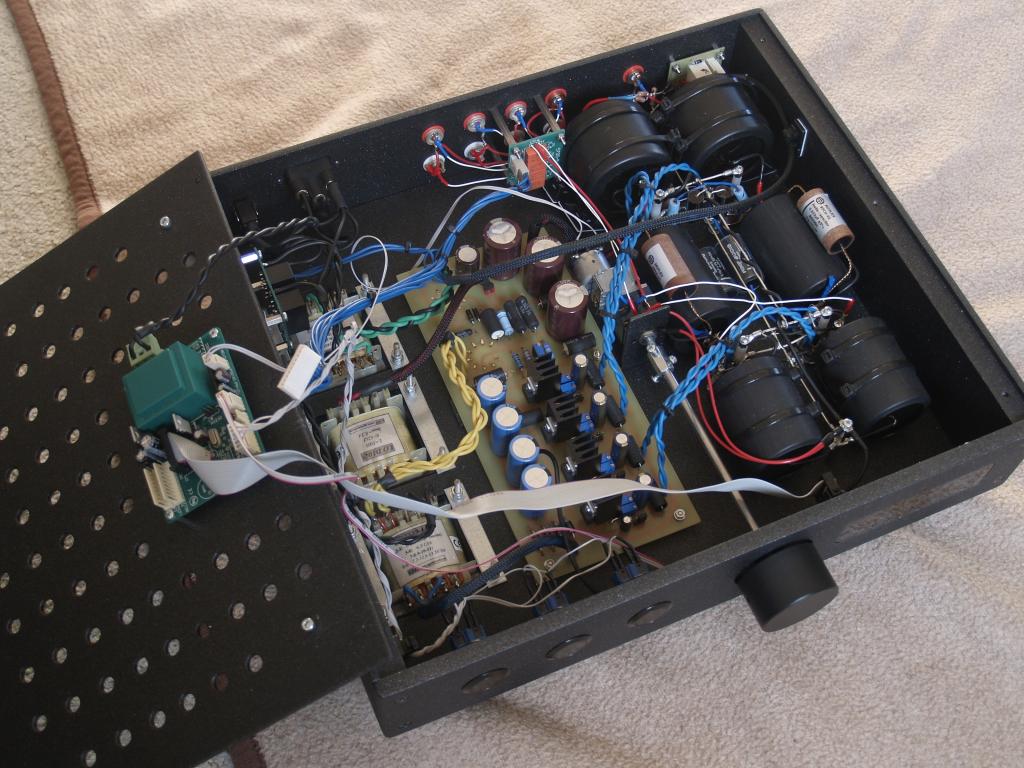

Zmontowałem "w przestrzeni" kilka szt. tego pre i ogólnie rzecz ujmując, ten układ nie sprawia specjalnych problemów. Zbuduj solidną masę z drutu biegnącego przez cała długość układu. Ja zrobiłem to wkręcając kołki dystansowe w otwory centralne podstawek lamp i do nich zamontowałem masę - takie wydłużone H z drutu. Wyżej na tych samych wspornikach, po dystansie z poliamidu kolejna linia z drutu - zasilanie anodowe. Elementy montowałem starając się trzymać przyjętej zasady, że element jak najbliżej pinu lampy, z drugiej strony, do masy może być dłuższe połączenie.

Polecam w tym układzie zastąpienie elektrolitów 47uf w gałęzi zasilania anodowego, kondensatorem MKP, np podstawowym Audyn'em lub Jantzen'em.

W preampie, którego używam od jakiegoś czasu, wyszło to tak

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

W schemacie który ja mam są kondensatory 67uf poprzedzone rezystorem. ( bez niego za duże jak sądzę)

Tomek1685 które można wymienić z elektrolitów na MKP ? ( zaznaczyłem na czerwono - o te Ci chodziło ? )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomant]

Godzinę temu, TomKordas napisał:

W schemacie który ja mam są kondensatory 67uf poprzedzone rezystorem. ( bez niego za duże jak sądzę)

Tomek1685 które można wymienić z elektrolitów na MKP ? ( zaznaczyłem na czerwono - o te Ci chodziło ? )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Jakbyś zmierzył jeszcze oporność uzwojenia anodowego w trafie zasilającym to by można sprawdzić czy czasem nie potrzebujesz jeszcze dodatkowych rezystorów szeregowych między uzwojeniem a anodami EZ80.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[TomKordas]

No właśnie nie mam jeszcze trafa. Polecono mi toroida ale zamówiłem Ogonowskiego. W CJ Pv12 mam Ogonowskiego i świetnie się sprawdza. Jak przyjdzie to sprawdzę . Dziękuje😊 tomant.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomant]

36 minut temu, TomKordas napisał:

No właśnie nie mam jeszcze trafa. Polecono mi toroida ale zamówiłem Ogonowskiego. W CJ Pv12 mam Ogonowskiego i świetnie się sprawdza. Jak przyjdzie to sprawdzę . Dziękuje😊 tomant.

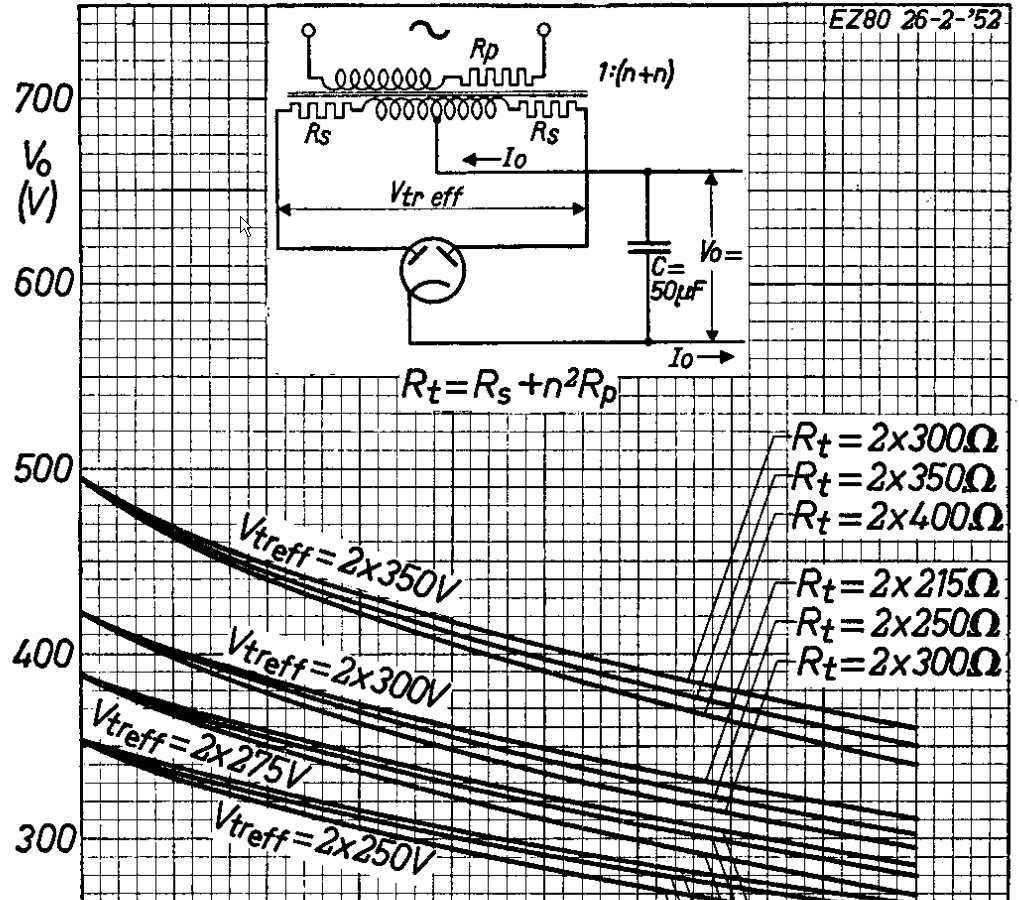

W zasadzie to tu masz narysowane i ze wzorem z jakiego należy skorzystać:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ola98]

Czy do regulacji głośności mogę zastosować coś takiego czy lepszy będzie zwykły potek? W opisie aukcji jest wzmianka, że w przypadku pre lampowego dobrze żeby na wyj był wtórnik katodowy?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomant]

2 godziny temu, ola98 napisał:

Czy do regulacji głośności mogę zastosować coś takiego czy lepszy będzie zwykły potek? W opisie aukcji jest wzmianka, że w przypadku pre lampowego dobrze żeby na wyj był wtórnik katodowy?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ale ten wtórnik katodowy miałby znaczeie gdyby potencjometr stosować na wyjściu preampu. Jeśli potencjometr jest przed przedwzmacniaczem to chyba nie ma to znaczenia. Ten PVC z aukcji jest zbalansowany, a to przy naszym LAMMie jest niepotrzebne. Wystarczy wersja niesymetryczna.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Tylko warto by zmienić wartości rezystorów bo tu max 200k jest akurat. Też powinno to w tej konfiguracji działać.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 6 Maja 2023 przez tomant

[kramyeu]

Ja mam 100k drabinkę przed i nie ma problemu, jest idealnie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomant]

21 minut temu, kramyeu napisał:

Ja mam 100k drabinkę przed i nie ma problemu, jest idealnie

Tak, przy współczesnych źródłach potek 100k na pewno jest wystarczający.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ola98]

Moja drabinka ma dokladnie takie rezystory jak w orginale Passa wiec ma 8k - mozna jakos przeliczyć ich wartości na 100k?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomant]

4 godziny temu, ola98 napisał:

Moja drabinka ma dokladnie takie rezystory jak w orginale Passa wiec ma 8k - mozna jakos przeliczyć ich wartości na 100k?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Wystarczy pomnożyć każdą wartość razy 12,5 :).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mar_70]

No tak:)



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ola98]

A czy mogą być wartości zbliżone do wymaganych np. Zamiast 50k będzie 47,5k i 24,3k zamiast 25k itd…?
dodatkowo przy aktualnym zestawie rezystorów mam spory skok głośności przy pierwszym kroku i nie da się po prostu cicho słuchać? Czy po zmianie rezystorów ta przypadłość ustąpi?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomant]

2 godziny temu, ola98 napisał:

A czy mogą być wartości zbliżone do wymaganych np. Zamiast 50k będzie 47,5k i 24,3k zamiast 25k itd…?
dodatkowo przy aktualnym zestawie rezystorów mam spory skok głośności przy pierwszym kroku i nie da się po prostu cicho słuchać? Czy po zmianie rezystorów ta przypadłość ustąpi?

Raczej nie ustąpi. Przełączane rezystory będą miały te same proporcje względem siebie. Nie wiem w jakiej sekwencji są rezystory załączane.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ola98]

Godzinę temu, tomant napisał:

Raczej nie ustąpi.

Szkoda - trzeba się będzie przeprosić z alpsem, chyba, że warto pomyśleć o TKD lub khozmo lub jeszcze innym/lepszym rozwiązaniu?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

4 godziny temu, ola98 napisał:

dodatkowo przy aktualnym zestawie rezystorów mam spory skok głośności przy pierwszym kroku i nie da się po prostu cicho słuchać?

To znaczy że zamiast tytułowego  przedwzmacniacza potrzebny jest przedosłabiacz 😉

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ola98]

10 godzin temu, przemak napisał:



14 godzin temu, ola98 napisał:

dodatkowo przy aktualnym zestawie rezystorów mam spory skok głośności przy pierwszym kroku i nie da się po prostu cicho słuchać?

To znaczy że zamiast tytułowego  przedwzmacniacza potrzebny jest przedosłabiacz 😉



Ta drabinka działa tak ze wszystkimi pre lampowymi:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kramyeu]

12 godzin temu, tomant napisał:

Raczej nie ustąpi. Przełączane rezystory będą miały te same proporcje względem siebie. Nie wiem w jakiej sekwencji są rezystory załączane.

Ustąpi bowiem pierwszy krok będzie mieć większe R

@ola98 sprawdź kalkulator drabinek rezystorowych/ shunt attenuator calculator. Liczone podług 100k i standardowy Lamm to jest git nawet dla źródła 3,5V rms

@slawek.xm może coś podpowie, gdzieś w lamm'ie są bodaj dwa rezystory - ich wzajemny stosunek R wpływa na wzmocnienie układu



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 8 Maja 2023 przez kramyeu

[ola98]

3 minuty temu, kramyeu napisał:

kalkulator drabinek rezystorowych/ shunt attenuator calculator. Liczone podług 100k i standardowy Lamm to jest git nawet dla

Gdzie znajdę ten kalkulator?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 8 Maja 2023 przez ola98

[kramyeu]

Ten jest fajny:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



w google jest ich sporo

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 8 Maja 2023 przez kramyeu

[przemak]

1 godzinę temu, ola98 napisał:

Ta drabinka działa tak ze wszystkimi pre lampowymi:)

Jeżeli trzeba używać pierwszego kroku ze 128 do normalnego słuchania to poziomy są w malinach.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawek.xm]

3 godziny temu, kramyeu napisał:

@slawek.xm może coś podpowie,



trzeba krok po kroku prowadzić za rączkę opisywać wady i zalety konkretnego układu

i wypróbowanie proponowanego rozwiązania wymaga stu procentowego zaufania

a w obecnym przypadku nie widzę możliwości spełnienia wszystkich warunków , sorry
