Lamm 2 wybitny przedwzmacniacz lampowy

[kramyeu]

Ja odczułem przynajmniej psychiczną zmianę C1 i C2 i C4 (filtracji anodowego) ale ogólnie nie warto, chyba że dla eksperymentu.

Śmiało można zwiększać pojemność filtracji anodowego - bez różnicy

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

14 minut temu, TomKordas napisał:

R1 nie mam

Ale potencjometr chociaż?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[TomKordas]

Teraz, przemak napisał:

Ale potencjometr chociaż?

Tak 100K

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ricambi]

Godzinę temu, TomKordas napisał:

Może to kwestia kabli które nie są ekranowane przy wejściu lub kondensatorów  100nf a na forum przewijały się 100nf lub 10nf.

Prawidłowa wartość do 10nF, pry 100nF najniższy bas jest bardzo podbijany, możesz uszkodzić głośniki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kramyeu]

1 minutę temu, Ricambi napisał:

Prawidłowa wartość do 10nF, pry 100nF najniższy bas jest bardzo podbijany, możesz uszkodzić głośniki.

Tak też "eksperymentator"/nowy nabywca, mojego Lamma, pisał: przy 10nF - na ucho - jest lepszy bas niż przy większych wartościach

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 1 Stycznia przez kramyeu

[przemak]

1 minutę temu, Ricambi napisał:

Prawidłowa wartość do 10nF, pry 100nF najniższy bas jest bardzo podbijany, możesz uszkodzić głośniki.

Podbijany? Serio?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ricambi]

1 minutę temu, przemak napisał:

Podbijany? Serio?

Poczytaj sobie, kolega @raven1985 to dokładnie wyjaśnił.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

2 minuty temu, Ricambi napisał:

Poczytaj sobie, kolega @raven1985 to dokładnie wyjaśnił.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

No tak, dla 1Hz. Najniższy rzeczywiście 😉

Przy czym to są symulacje, także ten.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dekRe]

2 godziny temu, kramyeu napisał:

jeszcze raz wklejam poprawny schemat - nigdy za wiele bo jest dużo błędnych - tak, to ten dobry!

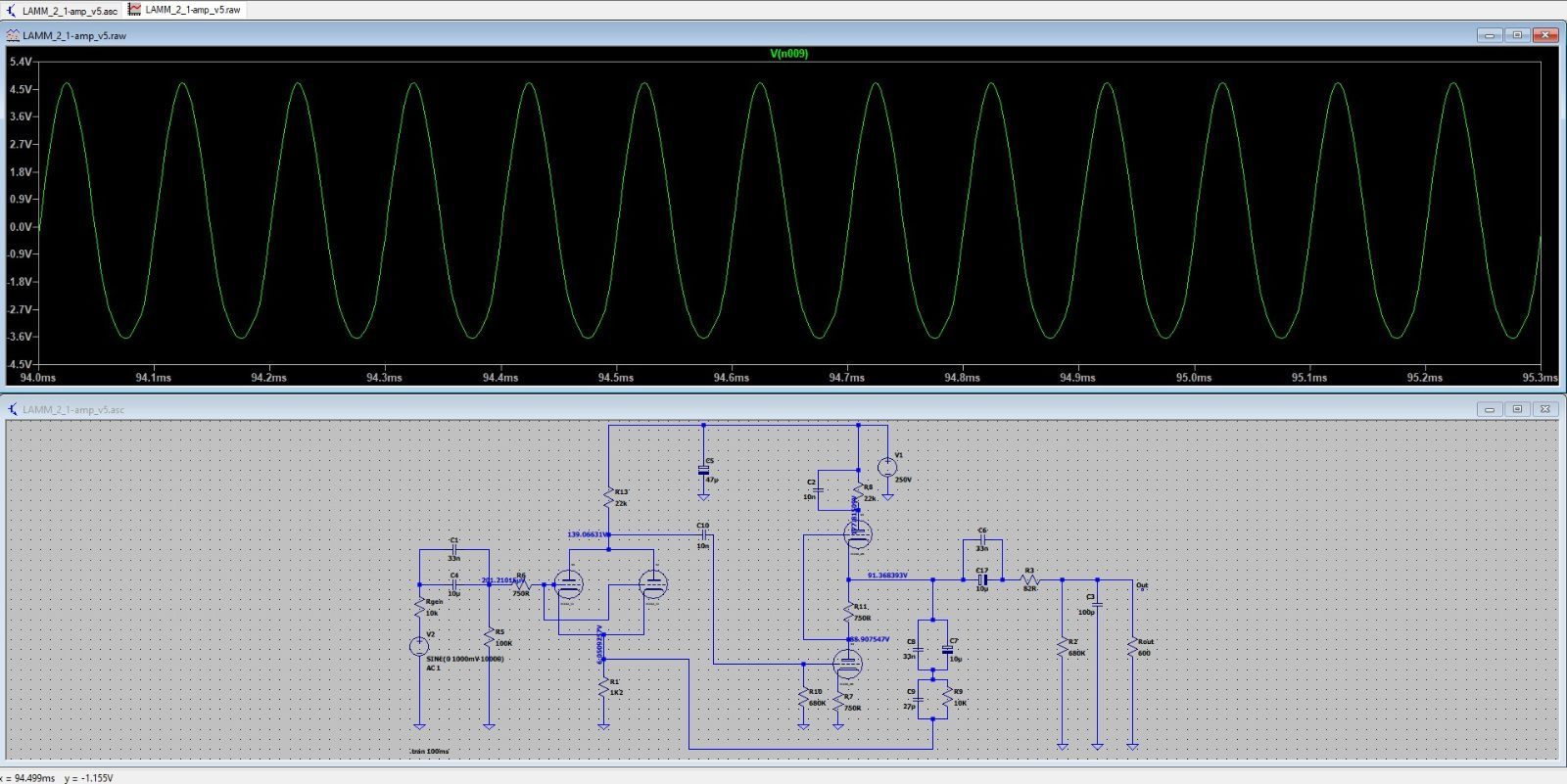

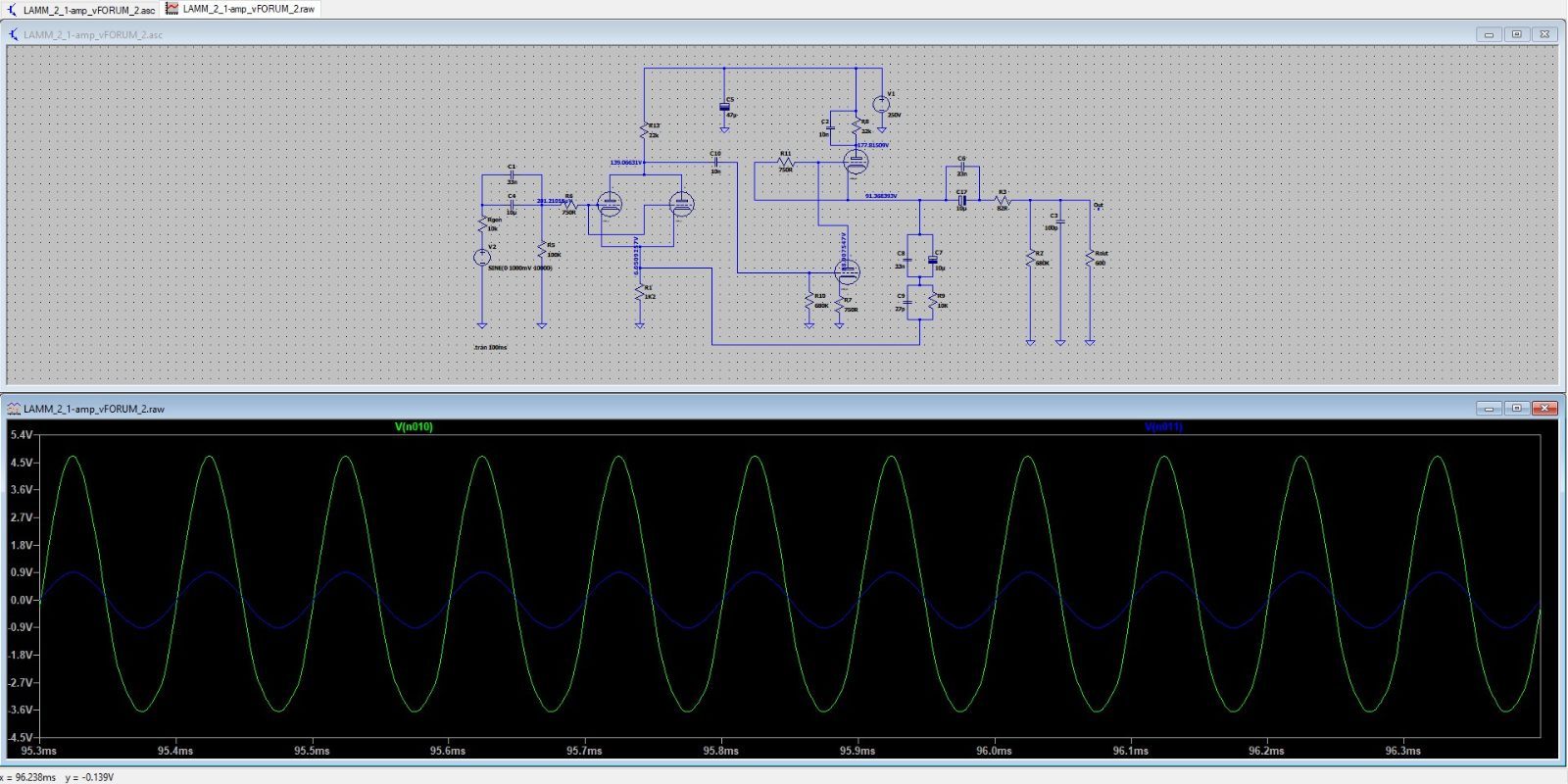

Wrzuciłem do LTSpice wersje dla ECC82 i ECC88 "dobrą" forumową Lamma i następujące są konkluzje z symulacji:
- jeśli zasilimy napięciem anodowym 200V - to z marszu mamy duże zniekształcenia sygnału - ale może to czyni układy lampowe wybitne.
- Jeśli podniesiemy zapięcie zasilania do 250V - to dla ECC82 i ECC88 jest lepiej, ale nadal są dość silne zniekształcenia.
Każdy schemat jak widać w LTSpice działa, ale wersja z forum jest bardziej wrażliwa na przester, wymaga raczej wyższego anodowego i... bardziej zniekształca. I może w tym urok tego Lamma. A jak ktoś zrobi fotkę z drugiej strony PCB oryginalnego preampa - to będzie fajnie wiedzieć, jak było...




Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ricambi]

11 minut temu, dekRe napisał:

Wrzuciłem do LTSpice wersje dla ECC82 i ECC88 "dobrą" forumową Lamma i następujące są konkluzje z symulacji:
- jeśli zasilimy napięciem anodowym 200V - to z marszu mamy duże zniekształcenia sygnału - ale może to czyni układy lampowe wybitne.
- Jeśli podniesiemy zapięcie zasilania do 250V - to dla ECC82 i ECC88 jest lepiej, ale nadal są dość silne zniekształcenia.
Każdy schemat jak widać w LTSpice działa, ale wersja z forum jest bardziej wrażliwa na przester, wymaga raczej wyższego anodowego i... bardziej zniekształca. I może w tym urok tego Lamma. A jak ktoś zrobi fotkę z drugiej strony PCB oryginalnego preampa - to będzie fajnie wiedzieć, jak było...

Poniżej link do pomiarów oryginału. W następny weekend pomierzę mój egzemplarz, nie słychać żadnych zniekształceń, a te z wykresy byłyby słyszalne.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Załączam najdokładniejsze zdjęcie płytki jakie udało mi się znaleźć, straszna masakra.

Dodaję w ZIP.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dekRe]

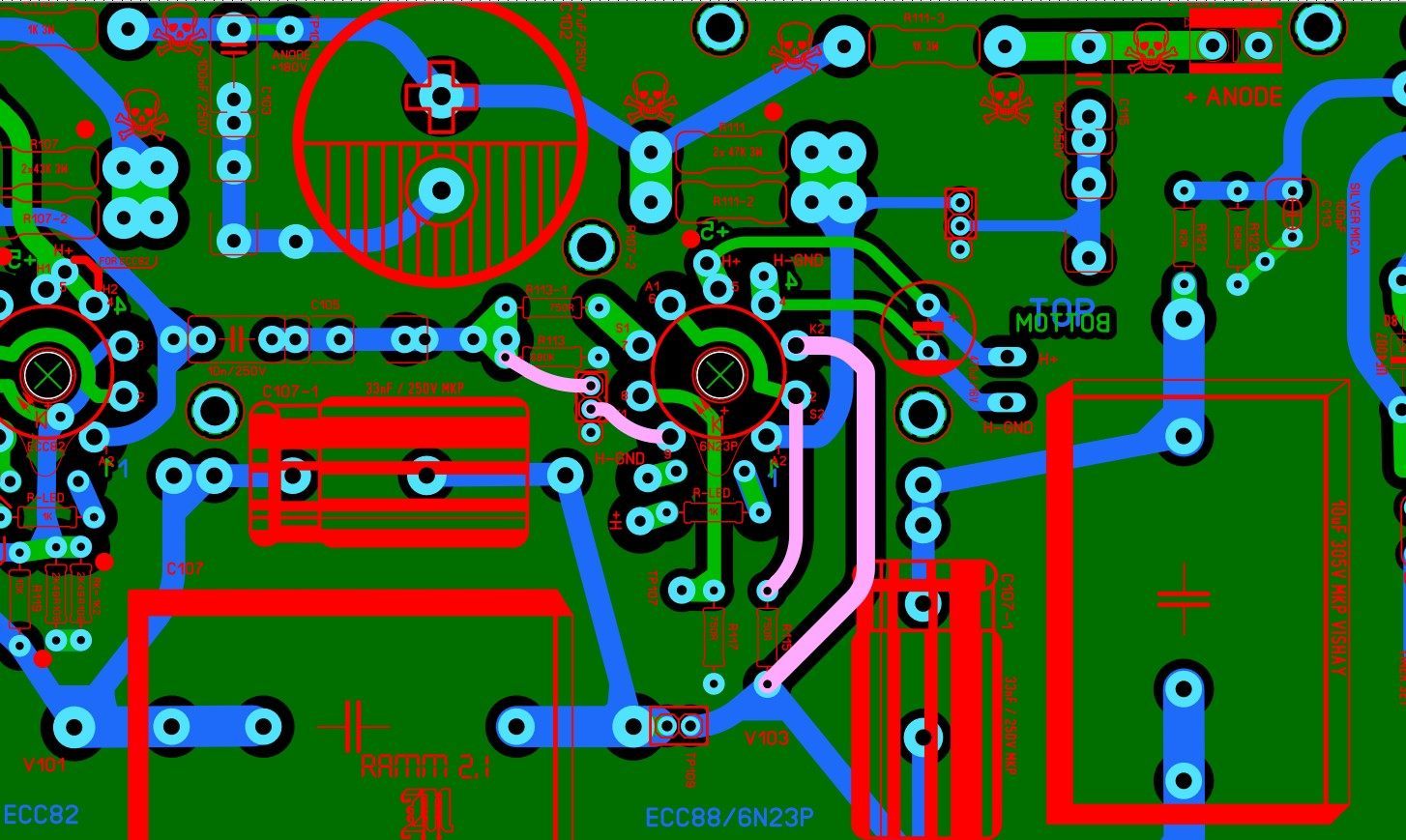

Się tylko narobiłem... ;-) Zacząłem kombinować na moim projekcie PCB jak zrobić uniwersalność połączeń tego rezystora 750R dla drugiej triody drugiej lampy - i .... zonk - to ten sam schemat. Schemat z moich pierwszych symulacji jest de facto identyczny z tzw. "dobrym" schematem forum - na moim lepiej graficznie widać lampowe SRPP drugiej lampy - więc zero paniki - to jest to samo jak się przyjrzeć obu.
Zrobiłem ten błąd, że puściłem symulację po narysowaniu schematu forumowego z zasilaniem 198V jak u TK - i wykresy wyszły paskudnie zniekształcone - za niskie anodowe.

Konkluzja:
- sygnał na pierwszą lampę raczej nie powinien przekroczyć 1Vpp, bo jeśli większy to w symulacji zaczynają się zniekształcenia.
W tabeli parametrów oryginalnego Lamm'a mamy parametr wzmocnienia 17.92dB, więc z wykresów przebiegu skali wzmocnienia wygląda to na prawidłowe wzmocnienie w symulacji.
- napięcie anodowe to raczej lepsze będzie wyższe, np. 250V, bo dla 200V w symulacji były widoczne silniejsze zniekształcenia, szczególnie gdy się nie zadba o ograniczenie wielkości napięcia sygnału wejściowego dla pierwszej lampy poniżej 1Vpp.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[TomKordas]

A wy jakie macie anodowe? W zasadzie jakiś zapas mam bo na wejściu 280…0…280 to na wyjściu mogło by być z 250V.( chyba że się mylę)
Tylko to działa i nie słyszę nic niepokojącego.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kramyeu]

Nie pamiętam, miałem wersję micha7n + jego zasilacz lampowy. Jest to do sprawdzenia.

Albo 230V albo 260V



edycja, znalazłem jakieś bazgroły;

223VDC  przed R3 i R10, a po tych opornikach anodowych (bodaj 22k Ohm akurat miałem, albo 22,3k) - 123V DC

pewnie to zależy od napięcia w gniazdku, u mnie zimą potrafi być 215V AC, a w lato do 235V AC

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 2 Stycznia przez kramyeu

[dekRe]

4 godziny temu, kramyeu napisał:

223VDC  przed R3 i R10, a po tych opornikach anodowych (bodaj 22k Ohm akurat miałem, albo 22,3k) - 123V DC

Według LT Spice - od 220V zasilania gdy pilnujemy, by nie podać za dużego sygnału na pierwszą lampę, to przebieg sinusa wygląda już OK.
Bez kondensatora 10nF równolegle do rezystora anodowego mamy na wyjściu powtarzacz amplitudy sygnału wejściowego, czyli jak podamy np. 50mV sygnał na siatkę pierwszej lampy - to na wyjściu też będzie ok. 50mV - itd.
Jak podamy 2Vpp - to mamy 2Vpp. Dobrze by było sprawdzić to na oscyloskopie.

W specyfikacji Lamm'a jest napisane - wzmocnienie ok. 17db, czyli ok. 8 razy. Czy się mylę?

Z kondensatorem 10nF podłączonym równolegle do 22K drugiej lampy - dla sygnałów do 1Vpp, układ zaczyna działać jako wzmacniacz, ale dla sygnałów  większych niż 1Vpp na siatce pierwszej lampy zaczyna zniekształcać dość mocno - ale dla małych amplitud do 1Vpp na siatce pierwszej lampy wzmacnia je całkiem nieźle. Jak ktoś ma oscyloskop, to fajnie byłoby to sprawdzić w realu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Tomek 1685]

Kolego dekRe zbuduj w końcu ten układ. Za długo już myślisz nad nim i zaczynasz wracać do błędnych schematów. Rezystor w gałęzi zasilania anodowego lampy e88cc nie jest zbocznikowany kondensatorem. Ten kondensator jest podłączony do masy.  Mam dwa preampy zbudowane wg topologii Lamm'a. Jeden ma płytkach z Alleg..., drugi point to point. Oba działają prawidlowo i prawidłowo się mierzą. W praktyce, czy podamy napięcie 220, czy 250V niewiele to zmienia. Owszem minimalnie przesuwa się punkt pracy lamp, ale nie na tyle żeby pojawiały się takie zniekształcenia jak na publikowanych przez Ciebie sinusach z symulacji.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[TomKordas]

Coś ewidentnie schrzaniłem bo nie mogę regulować napięcia anodowego w zasilaczu. Okazało się że potencjometr montażowy popsuty lub popsułem kręceniem. Zawsze 46k - wstawiłem rezystor 22K i mam 220V.

Niby człowiek uważny ale tak podjarany tym lutowaniem, składaniem że popełnia błędy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[TomKordas]

Zawaliłem ten wątek swoimi wiadomościami - wybaczcie.
Zrobiłem na szybko z kablami porządek dzięki czemu udało się usunąć na niskich częstotliwościach pyrkanie. Myślałem że to spowodowane jest kondensatorami w filtracji zamiast 10nf dałem 100 a zamiast 100 dałem 10. ( nie piszę o międzystopniowym bo mam 10nf)

Winnymi okazały się nieekranowane przewody -dałem ekranowane i gra czysto.
Co więcej wcześniej potencjometr mogłem podkręcić do max 30% więcej to  brumienie, piszczenie, charczenie. Teraz prawie do końca i jest czysto ale bardzo bardzo głośno. Wiec dalej na 30%.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Ricambi]

3 godziny temu, Tomek 1685 napisał:

 W praktyce, czy podamy napięcie 220, czy 250V niewiele to zmienia.

Jakie uważasz za optymalne?

Czy możesz napisać kilka słów o doborze pojemności 27 pF?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 2 Stycznia przez Ricambi

[Tomek 1685]

W jednym mam 250V, w drugim 230V, oba pracują prawidłowo.

Do doboru właściwej wartości kondensatora "27pF" musisz podpiąć pre do oscyloskopu i podać mu na wejście sygnał prostokątny. Na oscyloskopie musisz obserwować przebieg. Na poziomych odcinkach będziesz widział jakieś zafalowania. Przy dobraniu odpowiedniej wartości kondensatora przebieg prostokątny będzie miał najmniejsze zafalowania przy zachowaniu kształtu przebiegu. Za duża pojemność zaokrągla przejście z pionowej części wykresu do poziomej.

To tak najbardziej obrazowo jak potrafię to opisać.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dekRe]

16 godzin temu, Tomek 1685 napisał:

W praktyce, czy podamy napięcie 220, czy 250V niewiele to zmienia. Owszem minimalnie przesuwa się punkt pracy lamp, ale nie na tyle żeby pojawiały się takie zniekształcenia jak na publikowanych przez Ciebie sinusach z symulacji.

W sumie to masz 100% racji, tylko że TomKordas poszukiwał odpowiedzi na problem zniekształceń.
W modelu symulacji założyłem naiwnie, że skoro w tabeli specyfikacji Lamma producent podaje impedancję obciążenia wyjścia już od 250 Ohm, to gdy dam na wyjściu fantom obciążenia 600R rezystancję, to będzie ok.
W symulacji okazywało się, że dla niskich częstotliwości są zniekształcenia, które można było nieco poprawić podnosząc napięcie anodowe ponad 220V, bo dla podanego napięcia 198V przez kolegę TomKordasa - zniekształcenia na przebiegach symulacji były.

I gdy Ricambi podał link do pomiarów Lamma:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

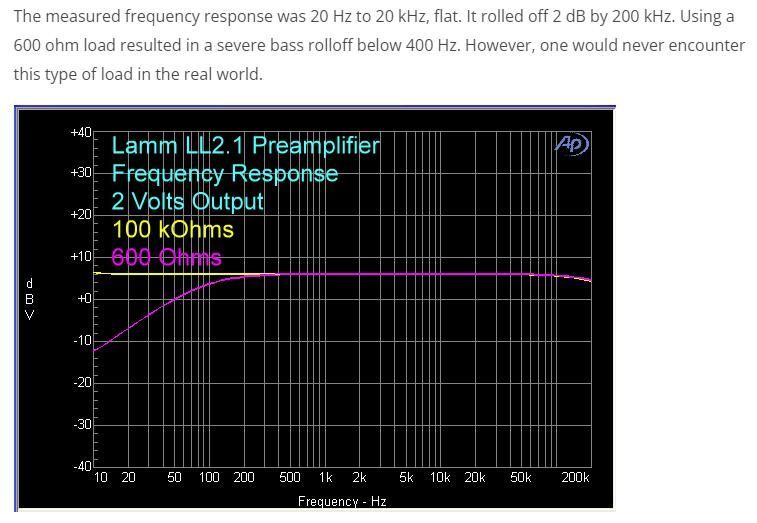

To tam jest napisane, cytuję: "


Cytat

"The measured frequency response was 20 Hz to 20 kHz, flat. It rolled off 2 dB by 200 kHz. Using a 600 ohm load resulted in a severe bass rolloff below 400 Hz. However, one would never encounter this type of load in the real world."

czyli tłumacząc dosłownie: "Zmierzone pasmo przenoszenia wynosiło od 20 Hz do 20 kHz i było płaskie. Obniżyło się o 2 dB przy 200 kHz. Użycie obciążenia 600 omów spowodowało poważne zejście basów poniżej 400 Hz. Jednak nigdy nie spotkamy się z tego typu obciążeniem w prawdziwym świecie."

gdzie na przedstawionej jak w załączniku ilustracji, mamy pomiary dla....uwaga.... obciążenia 600R oraz dla 100K.

Zmiana w symulacji obciążenia Lamm'a z rezytora 600R na większy - zniwelowała problem zniekształceń - przebiegi wychodzą całkiem OK.
Wniosek - jeśli komuś Lamm harczy, to albo masz coś nie tak ze swoim obwodem, albo wzmacniacz do którego go podpinasz ma bardzo małą impedancję wejściową.
Inna kwestia - to musiałem zrezygnować z szalonego pomysłu, by Lamma użyć jako lampowego wzmacniacza słuchawkowego, mając słuchawki o impedancji 600 Ohm.





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 3 Stycznia przez dekRe

[Tomek 1685]

Godzinę temu, dekRe napisał:

Inna kwestia - to musiałem zrezygnować z szalonego pomysłu, by Lamma użyć jako lampowego wzmacniacza słuchawkowego, mając słuchawki o impedancji 600 Ohm.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Jeśli masz słuchawki wysokoomowe to nie kombinuj z Lamm'em i zmajstruj sobie OTL "Kamyk". Lampy te same co w Lamm'ie, ale układ inny (mu-follower) i wyższe napięcie na anody (300-320V). Ja lepszego wzmaka do sennheiser HD600 nie znalazłem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dekRe]

14 godzin temu, Tomek 1685 napisał:

Do doboru właściwej wartości kondensatora "27pF" musisz podpiąć pre do oscyloskopu i podać mu na wejście sygnał prostokątny.

Faktycznie, w symulacji teoretycznej też jest tak jak opisujesz.
Mając oscyloskop dwukanałowy, warto może sprawdzić hipotezę - jeden kanał podpiąć na wyjście, by kontrolować wyjściowy prostokąt i jego kształt, a na drugi kanał podpiąć sondę na rezystor katodowy 1k2 pierwszej lampy.

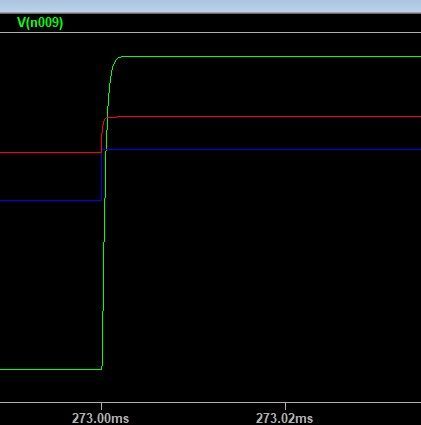

W przebiegach teoretycznych  symulacji, źle dobrany kondensator wykazuje wyraźniejsze zniekształcenie prostokąta na katodzie pierwszej lampy na rezystorze 1k2 - przebieg czerwony.

Przebieg zielony - to prostokąt na wyjściu wzmacniacza.
Niebieski - to prostokąt z generatora na wejściu wzmacniacza.

Tyle sucha teoria z LTSpice - do sprawdzenia w praktyce, jak ktoś ma oscyloskop dwukanałowy.

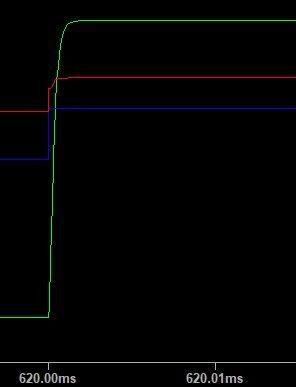

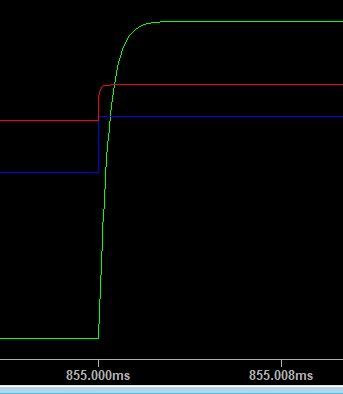

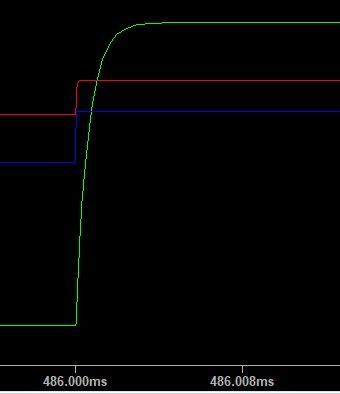

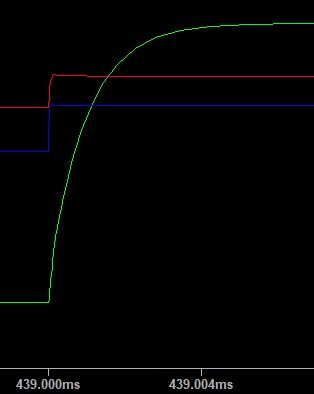

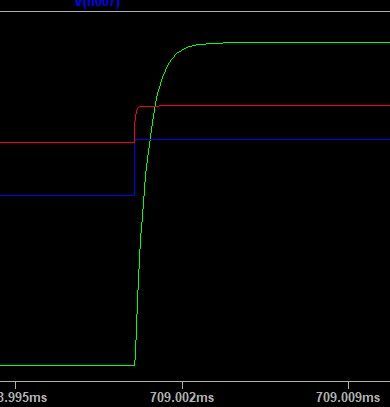

W załącznikach, symulowane kolejne kondensatory od 07pF, 17pF, 27pF, itd...
Hipoteza do sprawdzenia w praktyce.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[TomKordas]

W dniu 2.01.2024 o 14:08, kramyeu napisał:

Nie pamiętam, miałem wersję micha7n + jego zasilacz lampowy. Jest to do sprawdzenia.

Albo 230V albo 260V



edycja, znalazłem jakieś bazgroły;

223VDC  przed R3 i R10, a po tych opornikach anodowych (bodaj 22k Ohm akurat miałem, albo 22,3k) - 123V DC

pewnie to zależy od napięcia w gniazdku, u mnie zimą potrafi być 215V AC, a w lato do 235V AC

Ciekawe przy wyższym napięciu masz niższe anodowe . Ja mam 221V z zasilacza a anodowe za rezystorem 22K  -154V

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kramyeu]

@TomKordas Ja to mierzyłem gdy mogło być coś uszkodzone. Temu pomiary nanosiłem. Z tego co pamiętam kondensatory sprzężęnia (10uF) miały zimne luty.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[TomKordas]

@kramyeu Rozumiem🙂. Gram od wczoraj na bocznikach kondensatorów wyjściowych Miflex KFPM01 i bardzo mi się podoba. Bardzo dużo smaczków, szczegółów można wychwycić w muzyce. W niektórych wokalach jest to trochę krzykliwe ale to dopiero kilka godzin grania.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kramyeu]

Ja grałem głównie bez boczników. Zastosowanie oryginalnie miały jakiś cel, jakąś synergię. Zwykle nie lubię niczego bocznikować... ale można znaleść, na pewno, spoko opcje z nimi.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[TomKordas]

LAMM gra jakiś czas. Teraz ma wlutowane na wyjściu  Miflexy miedziane 0,15uf - sprzedałem kondensatory muzgaudio. Zostały tylko Miflexy i co ciekawe nie zauważyłem że brakuje dołu.
Czy to może być wina/sprawka kondensatora na wyjściu w końcówce mocy ? Jest tam biały mundorf 4,7uf.
Nie chciałbym go wywalać ale co zrobić innego ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Pawel8610]

Witam. Zastanawiam się nad złożeniem tego pre. Mam monobloki vtl mb185. Zależy mi na poprawie dynamiki i nie popsucia niczego 🙂. Mam pytanie czy te płytki z alle warto brać? Może ma ktoś na sprzedaż komplet? Na alle brakuje płytki zasilacza w wersji na 2 lampach. Ewentualnie może ktoś ma na odsprzedanie jakiś rozgrzebany projekt do dokończenia/ części typu dławik, trafo (kondów nie chcę)?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kramyeu]

Mam niebieską płytkę zasilacza lampowego by micha7n.

Te z allegro, zielone, też mam, nawet obsadzone elementami - nie chciało mi się dokańczać.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[TomKordas]

A może pożycz sobie od kogoś Lamma i będziesz wiedział czy wpasuje się do twoich monobloków.

Nad moim wciąż siedzę. Były końcowe muzga potem miedziane miflexa a obecnie Mundorf supreme -i to jest to. Jeszcze wymiana ecc88 bo obecnie tesla. A chciałbym spróbować innych, współczesnych np. Genalex gold lion.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
