    Witam.

    Prośba o podzielenie się doświadczeniami o wpływie kabli zasilających, zasilaczy, listew na elementy toru Pc Audio (elementy komputera, konwerter usb/spdif, dac). Jakie elementy Pc Audio Waszych systemów okazały się czułe na zmianę zasilania?

    Odnośnik do komentarza
    https://www.audiostereo.pl/topic/115128-zasilanie-w-pc-audio/
    Udostępnij na innych stronach
    ayran Kompan

    ayran

    Opublikowano
    Opublikowano

    Sory ale jak nie masz jplay to się ośmieszasz niesamowicie.

    Czy jeśli pusta ściana promuje ateizm (stanowisko Włoch w sprawie dot. krzyża w szkole) to rozwiązaniem jest tapeta w krzyże?

    Piopio Mentor

    Piopio

    Opublikowano
    Opublikowano

    To proste, każdy kluczowy element Audio PC powinien mieć własne zasilanie liniowe wysokiej klasy. Czyli osobno zasilamy płytę, kartę USB lub konwerter USB/SPDIF, dyski SSD/HDD.

    Bułka z masłem.

    Fanless PC + Roon ROCK -> WiFi -> Arcam SA30 (Gigawatt LC-2 mk2) DIRAC! -> QED Silver Anniversary XT -> Fyne Audio F500SP

    Krak_oN Wschodząca gwiazda

    Krak_oN

    Opublikowano
    Opublikowano

    Poniżej jest link gdzie był mierzony ten sam komp z tą samą kartą dźwiękową ale przy użyciu różnych zasilaczy, niestety wykresy już nie są dostępne ale wyniki zostały przepisane.



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Piopio Mentor

    Piopio

    Opublikowano
    Opublikowano

    Karta USB to specjalny element audio PC. Traktujemy ją z szacunkiem i najlepiej zasilamy bateryjnie ;-)

    Ewentualnie osobną linią z zasilacza liniowego. Ale nie chińskiego ...

    Fanless PC + Roon ROCK -> WiFi -> Arcam SA30 (Gigawatt LC-2 mk2) DIRAC! -> QED Silver Anniversary XT -> Fyne Audio F500SP

    marekzawa Kompan

    marekzawa

    Opublikowano
    Opublikowano

    Karta USB to specjalny element audio PC. Traktujemy ją z szacunkiem i najlepiej zasilamy bateryjnie ;-)

    Jak się nie mylę to masz kartę PPA ?

    Muszę Cię trochę zmartwić. Z baterii zasilasz jedynie napięcie 5V na szynie USB z którego nie korzystasz i zewnętrzny zegar o którym sporo napisano na forum.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Karta jest zasilana z szyny PCI, jak każda inna karta PCI z JCat włącznie :)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Piopio Mentor

    Piopio

    Opublikowano
    Opublikowano

    Bez zewnętrznego zasilania karta nie działa ... więc jednak po coś to zasilanie jest potrzebne.



    A karta zdecydowanie wnosi sporę poprawę do brzmienia. Rzekłbym przełomową w porównaniu ze zwykłym portem USB. I to mi wystarczy. Efekt jest porównywalny z zastosowaniem izolacji galwanicznej.



    A jak ktoś nie wierzy to niech sam przetestuje.

    Fanless PC + Roon ROCK -> WiFi -> Arcam SA30 (Gigawatt LC-2 mk2) DIRAC! -> QED Silver Anniversary XT -> Fyne Audio F500SP

    dariob135 Współtwórca

    dariob135

    Opublikowano
    Opublikowano

    Jak masz podłączony ten zasilacz iFi usb ?

    Gram z laptopa

    Z laptopa audioquest carbon do Ifi iUsb które jest spięte do zasilania z Ifi Gemini dual Head do daca

    Na codzień używam serwisu Qobuz.

    ktm777 Poszukiwacz

    ktm777

    Opublikowano
    Opublikowano

    Mam problem - albo przynajmniej brak zdecydowania. Składam PC pod audio, płyta o niskim zapotrzebowaniu na energię - TDP 15W (Celeron J1900) - jeden dysk SSD, 4 GB RAM. Obudowa przystosowana jest do zasilacza typu SFX ale najmniejszy jaki znalazłem ma 250/300 W. Czy to ma sens, czy kupić coś w rodzaju PICO PSU lub podobny konwerter DC/DC i do tego zewnętrzna kostka AC/DC 12V. Który zestaw będzie najbardziej odpowiedni, zapewni stabilną pracę i najmniejszy poziom EMI?

    Piopio Mentor

    Piopio

    Opublikowano
    Opublikowano

    Poprawna odpowiedź to A i B.

    A wersja B będzie do tego bezgłośna.

    Fanless PC + Roon ROCK -> WiFi -> Arcam SA30 (Gigawatt LC-2 mk2) DIRAC! -> QED Silver Anniversary XT -> Fyne Audio F500SP

    ktm777 Poszukiwacz

    ktm777

    Opublikowano
    Opublikowano

    Czyli to bez znaczenia? Duży 300W zasilacz bardziej nie "sieje"? Praca na max 10% mocy nominalnej będzie prawidłowa? SFX który znalazłem jest do 40% mocy (120W) lub 50stC pasywny, więc też będzie bezgłośny.

    Piopio Mentor

    Piopio

    Opublikowano
    Opublikowano

    Wszystko sieje. To nie zależy od mocy a od producenta. Jak kupisz badziewie to Ci będzie siać.



    Gdzie znalazłeś taki ciekawy SFX ?

    Fanless PC + Roon ROCK -> WiFi -> Arcam SA30 (Gigawatt LC-2 mk2) DIRAC! -> QED Silver Anniversary XT -> Fyne Audio F500SP

    daru0105 Stały bywalec

    daru0105

    Opublikowano
    Opublikowano

    Za pierwsze wypowiedzi stawiam browara ! dobre :)



    I to jest właśnie takie forum.

    Dwóch walnie bąka pod siebie, a trzeci się śmieje i za to im stawia piwo.

    Oczywiście to jest nagminne i zero wypowiedzi w temacie.Dno.

    Ty -- wódkę za wódką w bufecie...

    Oczami po sali drewnianej -- i serce ci wali (Czy pamiętasz?)

    fetek Wschodząca gwiazda

    fetek

    Opublikowano
    Opublikowano

    I to jest właśnie takie forum.

    Dwóch walnie bąka pod siebie, a trzeci się śmieje i za to im stawia piwo.

    Oczywiście to jest nagminne i zero wypowiedzi w temacie.Dno.

    przepraszam powinienem użyć napisać "poszukaj, było kilka razy".



    Wszystko sieje. To nie zależy od mocy a od producenta. Jak kupisz badziewie to Ci będzie siać.

    nie wszystko, nie zawsze i nie w każdej technologii.



    Czyli to bez znaczenia? Duży 300W zasilacz bardziej nie "sieje"? Praca na max 10% mocy nominalnej będzie prawidłowa? SFX który znalazłem jest do 40% mocy (120W) lub 50stC pasywny, więc też będzie bezgłośny.

    im bardziej skrajne granice pracy (czyli bardzo niski albo bardzo wysoki pobór) to nadwyrężanie zasilacza a co za tym idzie "brzydki prąd". Każdy zasilacz poradzi sobie lepiej pod maksymalnym obciążeniem niż pod minimalnym.



    Średniej klasy zasilacz 300w przy 10% może siać tak samo jak bardzo dobry i drogi 700w. PICO to nie zasilacz tylko prosty konwerter, ogólna jakość prądu, sianie i cała reszta jest uzależniona od zasilacza pod który podłączysz PICO.



    Z wentylatorem bym nie przesadzał, jak usłyszysz np revolteca to będziesz dobry. O ile pamiętam zasilacze pasywne i jakość prądu w parze nie idzie (po za kilkoma wyjątkami), SlawekR swego czasu to bardzo ładnie wytłumaczył.

    ktm777 Poszukiwacz

    ktm777

    Opublikowano
    Opublikowano

    Bardziej niż o PICO myślałem o

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Wielkiego wyboru do zasilania takich przetwornic nie ma, chyba, żeby pokusić się o zrobienie / kupienie zasilacza liniowego do CB. W innym przypadku pozostają popularne, lepsze i gorsze "cegły". Ich zaletą - jeśli można to tak ująć - w porównaniu do typowych zasilaczy komputerowych jest możliwość fizycznego oddalenia jednej przetwornicy (AC/DC) od płyty głównej.

    Fetek - jeśli chcesz, podziel się swoimi uwagami nieco konkretniej, bo pisanie w stylu, nie zawsze i nie wszędzie, niewiele pomoże takim zielonkom komputerowym jak ja :-)))

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    fetek Wschodząca gwiazda

    fetek

    Opublikowano
    Opublikowano

    Chętnie bym się podzieli ale moja wiedza nie jest na tyle precyzyjna, nie chce pisać domysłów i wprowadzać ludzi w błąd. Kiedyś przerabiałem temat, pamiętam ogólne zasady bez szczegółów, nazewnictwa itd, posiadam tylko widzę ogólną.



    Ja bym się zastanowił czy na pewno męczenie tego detalu ma sens.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) prześledź też inne wypowiedzi użytkownika dio.



    Ja kiedyś też się spinałem, prężyłem i pociłem nawet kupiłem kilka zasilaczy do testów i co... nic, strata kasy :P

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    lasmas Współtwórca

    lasmas

    Opublikowano
    Opublikowano

    To nie jest zasilacz, zasilacz jest zewnętrzny.

    To jest mini-ITX power supply, czyli moduł zasilający dla obudowy mini-ITX, wejście przeważnie 12V DC, jak powyżej napisane taki rozdzielacz



    PICO bardziej pasuje dla płyt i obudowy pico-ITX, np. takich

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    ale mam wrażenie że tutaj chodzi o mini-ITX



    Chociaż nie wiem, może takie pico 12V DC-DC ATX power supply unit PSU można użyć także dla płyt mini-ITX, trzeba sprawdzić



    Jeśli zakres napięcia wejściowego będzie miał szeroki np. 10 do 20 volt, to może być odpowiedni dla samochodowego PC

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Nie należy mylić prawdy z opinią większości

    Pawel_PS Współtwórca

    Pawel_PS

    Opublikowano
    Opublikowano

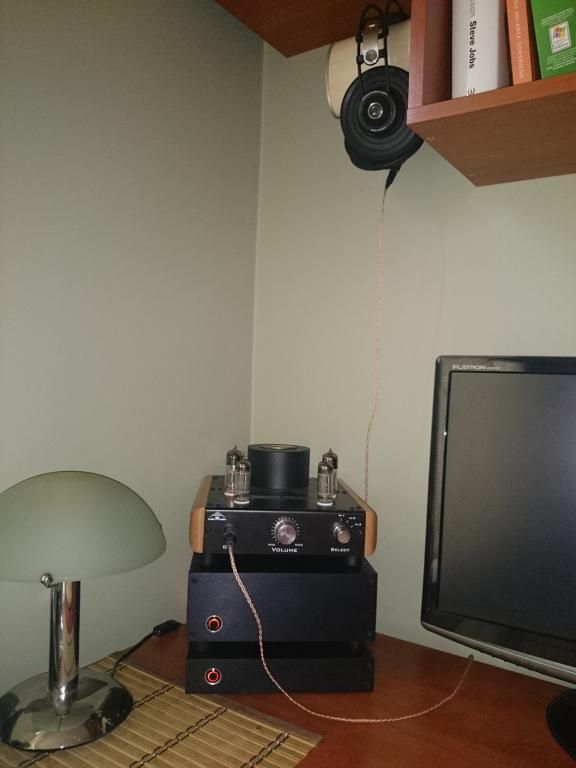

    Jeśli można, to przyłączę się do wątku. Jakiś czas temu miałem podobny problem i wątpliwości odnośnie złożenia komputera do audio. O tyle było mi łatwiej, że z wcześniejszych zabaw w CarPC została mi mała płyta główna na Atomie, zasilacz samochodowy (12V DC) o symbolu M2ATX (160W) i dysk SSD. Dokupiłem jeszcze kartę Audiotrak Prodigy HD2 DE i złożyłem komputer tylko i wyłącznie do muzyki. Zależało mi, aby całość była "zgrabna", w miarę ładna i aby nie był to typowy komputer jeśli chodzi o obudowę, tylko bardziej "wieża audio". Kupiłem więc obudowę i zrobiłem komputer od podstaw. Działa dobrze, a w punktach wymienię jakie rozwiązania zastosowałem, może będzie to jakimś pomysłem dla innych.

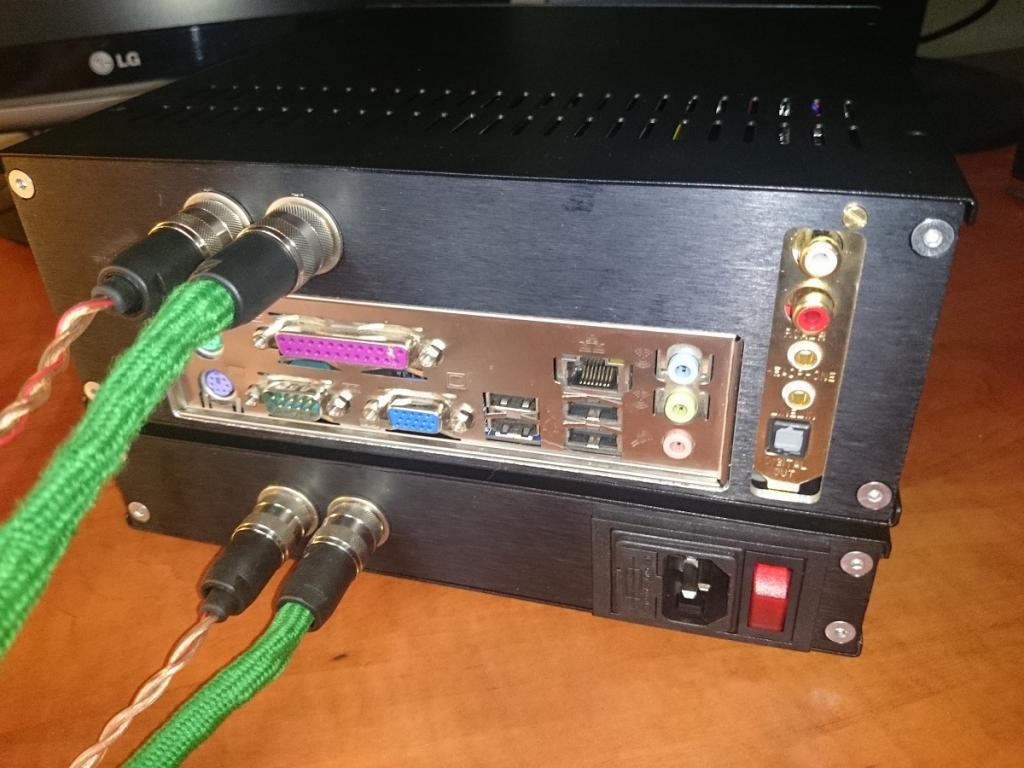

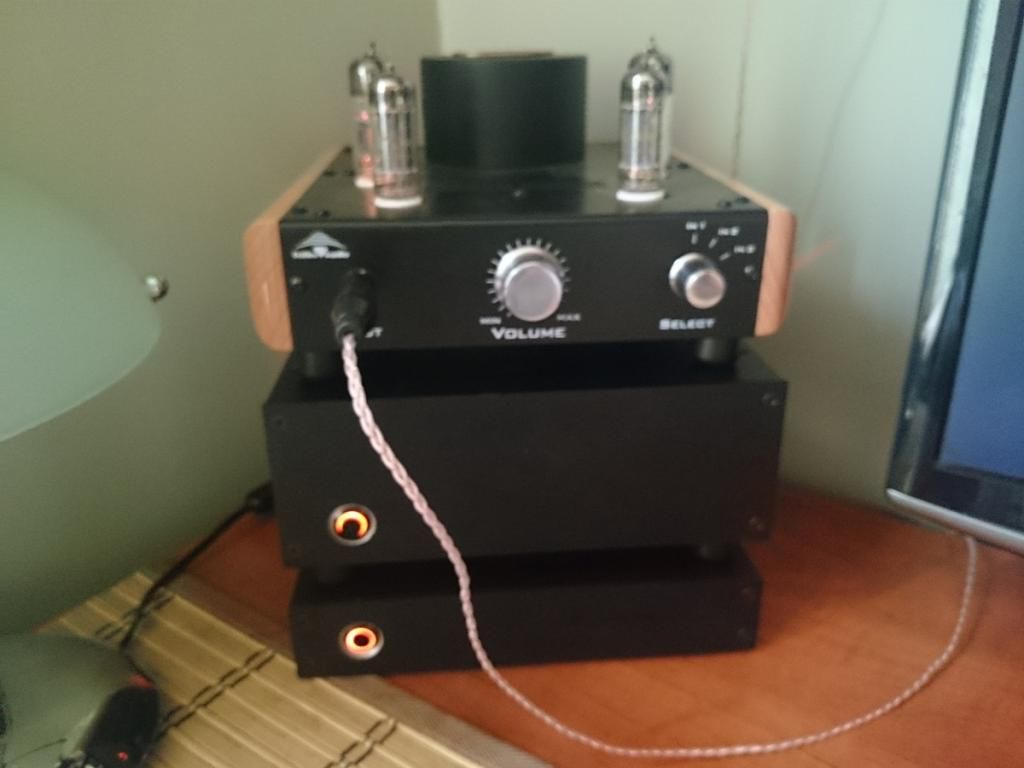

    1) Cały komplet składa się z dwóch obudów: niższej (1U) z zasilaczami oraz drugiej "skrzynki" 2U z typowym komputerem.



    2) Zasilacz M2ATX (12 Voltowy) służący do zasilania płyty głównej komputera umieszczony jest w obudowie komputerowej (nie z zasilaczami).

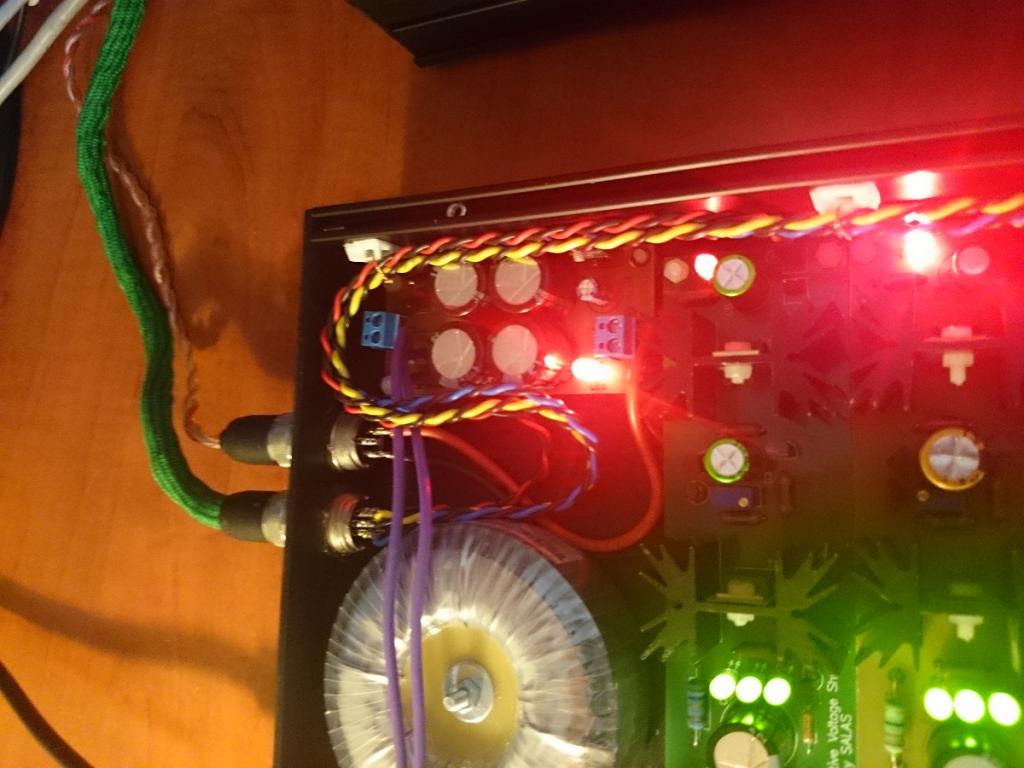

    3) W obudowie z zasilaczami znajdują się:

    a) zasilacz +12V/3A na układzie LT1085 do podawania napięcia +12V do M2ATX

    b) zasilacze Salasa +12V/-12V, +5V oraz +3,3V (nie ma go na zdjęciu, bo jeszcze nie był wykonany) do zasilania karty muzycznej Prodigy HD2. Karta ma całkowicie odcięte zasilanie z szyny PCI komputera.

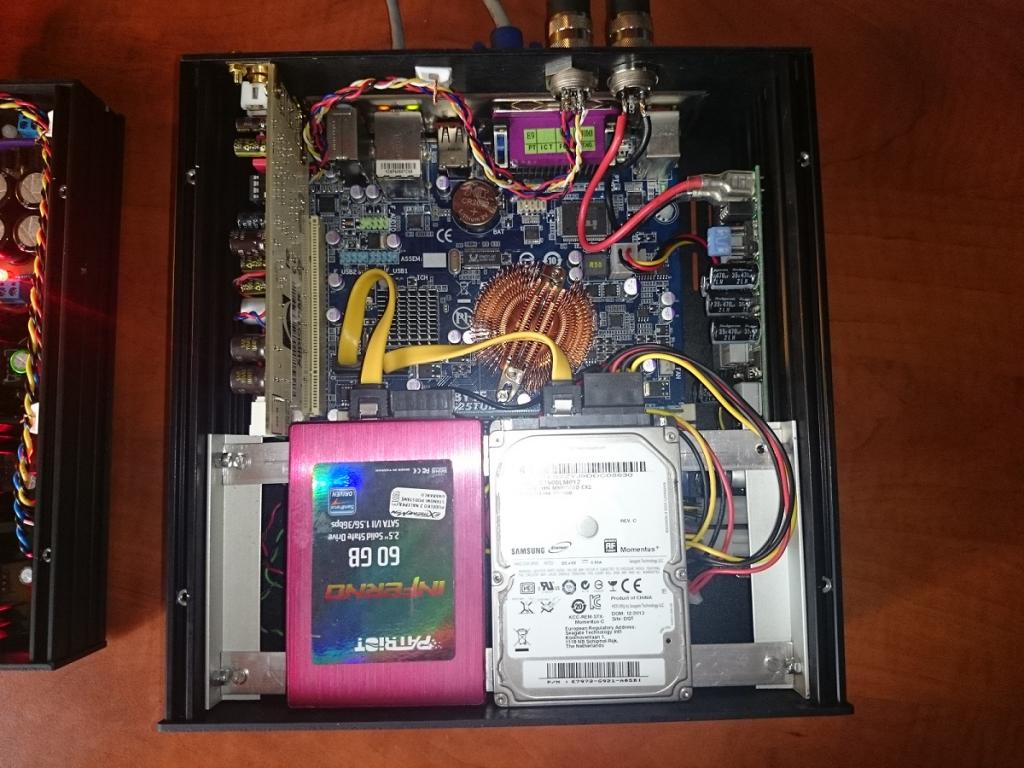

    3) W obudowie z komputerem znajduje się komputer :) Na dysku SSD mam zainstalowany system Voyage_MPD, a na drugim dysku 500GB jest biblioteka z muzyką.



    Trochę pracy mnie kosztowało zrobienie tego jako estetycznej całości, ale jestem zadowolony z końcowego efektu.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )







    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    źródło: PC mini ITX + Soekris DAM1021 R-2R DAC + Linux Audio Embedded System-SHADOW

    wzmacniacz: DIY Aikido 6CG7 + 6N30P-DR słuchawki: Beyerdynamic T90, Yamaha HP-1

    ktm777 Poszukiwacz

    ktm777

    Opublikowano
    Opublikowano

    To nie jest zasilacz, zasilacz jest zewnętrzny.

    To jest mini-ITX power supply, czyli moduł zasilający dla obudowy mini-ITX, wejście przeważnie 12V DC, jak powyżej napisane taki rozdzielacz



    PICO bardziej pasuje dla płyt i obudowy pico-ITX, np. takich

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    ale mam wrażenie że tutaj chodzi o mini-ITX



    Chociaż nie wiem, może takie pico 12V DC-DC ATX power supply unit PSU można użyć także dla płyt mini-ITX, trzeba sprawdzić



    Jeśli zakres napięcia wejściowego będzie miał szeroki np. 10 do 20 volt, to może być odpowiedni dla samochodowego PC

    Można, bez problemu

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) są też wersje z wydzielonym zasilaniem 12V CPU.

    Nadal pozostaje pytanie, czy dla płyty o parametrach takich, jak ta

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) jest sens instalować taki zasilacz

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) przy założeniu, że nie bedą instalowane dodatkowa dyski poza systemowym SSD ani nie będzie podłączonych innych urządzeń zasilanych przez USB. Chodzi mi tylko o jakość zasilania i poziom emitowanych przez zasilacze zakłóceń, efektywność mnie nie interesuje, to nie serwer, nie będzie pracował 7/24.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
