Klasa D TPA3118/ TPA3116

[przemak]

Przemak- zamiast zasilacza z pc lepiej dać trafo do halogenów z mostkiem i kondensatorami. Napięcie będzie ok 17V, więc i moc wyższa możliwa do osiagniecia.



Z laptopowego mam 19-20V. Się zobaczy w praktyce.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[porlick]

Boomaga-

Robię własne środowisko muzyczne umożliwiające przeżycie bez uszczerbku na zdrowiu psychicznym

;-)







Z laptopowego mam 19-20V. Się zobaczy w praktyce.

Laptopowy ma wystarczającą wydajność?



Myślałem wcześniej, że chodziło Ci o pc-towy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 25 Października 2017 przez porlick

[przemak]

Laptopowy ma wystarczającą wydajność?



Myślałem wcześniej, że chodziło Ci o pc-towy.



Nienie, zawsze laptopowy ;)



zasilacz od laptopa i bez przeróbek ;)



Wydajność - nie wiem, 65W, mam gdzieś mocniejsze chyba też.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[porlick]

To spoko, dla jednej płytki z głośnikiem 8Ω wystarczy, może nawet pociągnie gł. 4Ω.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

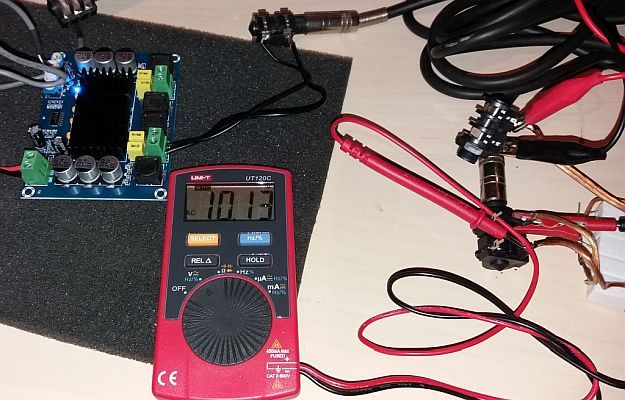

Pierwsze podejście mało zachęcające... Napięcie zasilania 20W, zasilacz 65W



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

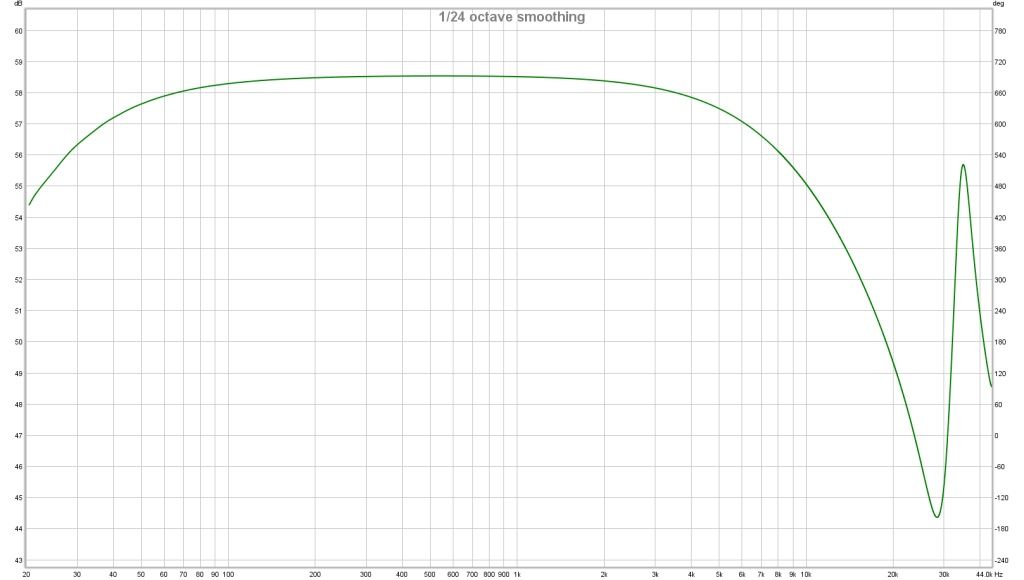

Napięcie nie spada, maksymalna moc (jeden kanał wysterowany, obciążenie rezystancyjne 8R) na granicy obcinania to 10V czyli 25W, przy później zmierzonych zniekształceniach rzędu 3% (obcinanie "na oko", jak widać).





Moc by jeszcze uszła, ale pasmo słabowite, a zniekształcenia nawet przy mniejszej mocy spore, 1%, niewiele mniej. Coś źle robię po nocy albo to jest bardzo słabe coś.





Faktycznie noc, 10V na 8R to zdecydowanie nie jest 25W ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[porlick]

Można sprawdzić dla 4Ω, bo być może dla takiego obciążenia mógł być liczony filtr wyjściowy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

Sprawdzę, ale coś słabo to wszystko widzę ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

No to trochę porządniejsze pomiary, wczorajsze do kosza, coś tam pokręciłem z powodu pośpiechu ;)



Przede wszystkim ani na 4R ani na 8R nie ma w paśmie tego "ząbka" w okolicy 35kHz, jakaś kucha z masami albo z zasilaniem była. Pasmo jest niezłe, niestety dla 4R gorsze (czerwone 4R, zielone 8R):



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Widać, że dla 8R na 20Khz spadek wynosi niecały decybel, dla 4R 4dB. Faza nieźle, nie ma się co czepiać.





Moc - niezbyt imponująca, przy zasilaniu 20V jeden kanał wysterowany mamy 10V RMS dla 8R i 9V RMS dla 4R nieco poniżej granicy przesteru, zniekształcenia dla 1kHz rzędu 0,5-0,7%, czyli moc wynosi 20W dla 4R i 12W dla 8R. W sumie może być.

Dla mniejszych mocy zniekształcenia spadają, w średnicy poniżej 0,1%, ale na skrajach pasma większe, w górze większe, dla 10kHz dla każdej praktycznie mocy nie mniej niż 0,7%.

Pomiary rzecz jasna orientacyjne. Jak gra? Eeeee, znaczy, jeszcze nie podłączyłem głośników ;)



Radiator w czasie testów zimny, oporniki obciążenia (25W) gorące ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MSki]

A według jakiego wzoru liczysz tą moc wyjściową ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[porlick]

Wg datasheeta TPA powinno być więcej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

A według jakiego wzoru liczysz tą moc wyjściową ?



Eeee... nie rozumiem, to jest ich więcej?



Wg datasheeta TPA powinno być więcej.



No cóż... Moja płytka ma tak.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MSki]

Eeee... nie rozumiem, to jest ich więcej?

Ja się nie pytam czy jest ich więcej, tylko według jakiego wzoru Ty liczysz moc wyjściową tego wzmacniacza ?



przy zasilaniu 20V jeden kanał wysterowany mamy 10V RMS dla 8R i 9V RMS dla 4R nieco poniżej granicy przesteru

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]



Ja się nie pytam czy jest ich więcej, tylko według jakiego wzoru Ty liczysz moc wyjściową tego wzmacniacza ?



No jasne, to ja się pytam jak mając U i R inaczej obliczyć moc jak U^2/R? ;)





Ja się nie pytam czy jest ich więcej, tylko według jakiego wzoru Ty liczysz moc wyjściową tego wzmacniacza ?



No jasne, to ja się pytam jak mając U i R inaczej obliczyć moc jak U^2/R? ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sybic]

Ja przy zasilaniu 20V bym policzył tak :



1V odjąłbym na spadek na mosach



19/sqrt(2) = 13.5V to maksymalne skuteczne



i to napięcie wrzuciłbym do wzoru U^2/R i przy 4 ohmach mam moc ok. 45W

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

Ja przy zasilaniu 20V bym policzył tak :



1V odjąłbym na spadek na mosach



19/sqrt(2) = 13.5V to maksymalne skuteczne



i to napięcie wrzuciłbym do wzoru U^2/R i przy 4 ohmach mam moc ok. 45W





Nono, jasne, tylko tak nie chce być. Chyba, że to ma być sub dla dwudziestoletniego karka do dwudziestoleniej beemki i na wyjściu może być prostokąt, to tak, masz moc 45W albo nawet 2400Wpmpo ;) Tymczasem jak pisałem tu przy 11V RMS zaczyna się obcinanie sinusa i powyższe wyliczenia stają się nie tylko czysto teoretyczne, ale również nieprawdziwe.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sybic]

Ale nie powinno być już przy 11V, coś jest nie tak.

Ja mam 19V i przy 4 ohmach mam ze 40 i bez obcięcia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

Jak pisałem - najtańsze komponenty, najtańsze wszystko. Tak mi to działa, powyżej 10-11V się przesterowuje. Może układ wejściowy?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

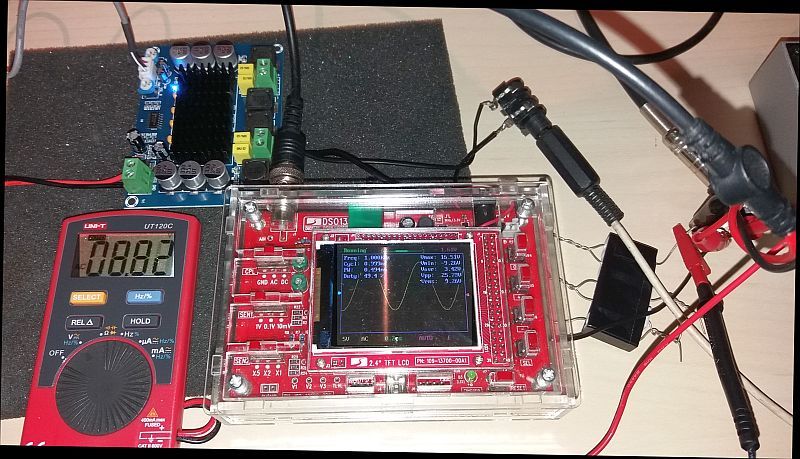

Na 8R ustawiając z lupą i na dokładniejszym oscyloskopie da się wycisnąć jakieś 13V, więc 20W jest ;) A że zniekształcenia 10%, trudno, taka norma ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sybic]

Coś nie tak...

trzeba było od razu kupić TPA3251 lub TPA3255 wtedy miałbyś zapas tej mocy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

Spoko, na nic nie liczyłem ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MSki]

Wina może leżeć po stronie zasilacza, jak ma małą wydajność prądową, to i napięcie będzie na nim spadać, a później następuje proces "lawinowy" z za wczesnym obcinaniem i zniekształceniami.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

Napięcie nie spada, 20,5V sztywno.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[raven1985]

a zniekształcenia nawet przy mniejszej mocy spore

Zniekształceń tak nie zmierzysz bo na wyjściu klasy D jest nośna która przeładowuje wejście karty .

Musisz mieć filtr AES17.



Mam nadzieje że nie mierzysz tego tym śmiesznym "oscyloskopem" :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

Zniekształceń tak nie zmierzysz bo na wyjściu klasy D jest nośna która przeładowuje wejście karty .

Musisz mieć filtr AES17.



Mam nadzieje że nie mierzysz tego tym śmiesznym "oscyloskopem" :)



Nie wiem, jak zmierzyć zniekształcenia tym oscyloskopem, nie jest on wcale śmieszny, bo ma zasilanie bateryjne ;) Owszem, praktycznie nic na nim nie widać, ale oscyloskop przez diboxa to chyba byłby żart ;)

Orientacyjnie mierzę zniekształcenia REWem, REW podaje każdą harmoniczną, nie jest to klasyczny pomiar THD+N z eliminacją podstawy. Zastanawiałem się szczerze mówiąc, co wyjdzie z tą nośną czy jak ją zwać, ale jak widać nie ma ewidencji.

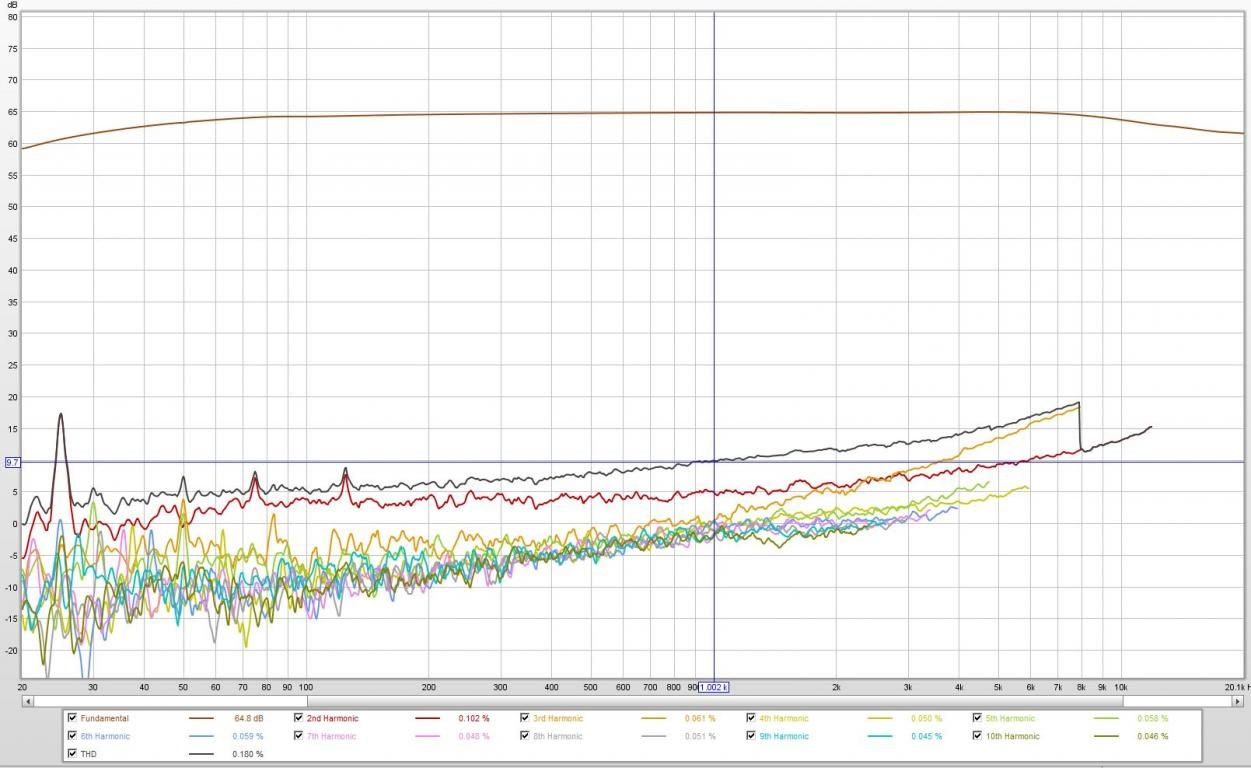

Poniżej konkretnie dla 8R i 5V RMS, czyli jakieś 3W, nośnej nie widać:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Natomiast wzrost zniekształceń wraz ze wzrostem częstotliwości może mieć z tym związek. Nie pretenduje do pomiarów, to raczej takie luźne uwagi, w końcu za osiem dolarów nie oczekiwałem cudów ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

I podłączyłem do kolumienek (JBL TLX9GI) i z jutuba gra całkiem przyjemnie i głośno.



Nawet nie szumi, ale poty skręciłem prawie na zero.



Pasmo na obciążeniu ZG jak poniżej, przy zniekształceniach (jeżeli im wierzymy) jeszcze niżej, głośność umiarkowana.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[porlick]

Czyli sprawdza się wniosek z laboratorium Audio, że na zniekształcenia wzmacniaczy "cyfrowych" należy trochę przymknąć oko bo pomimo teoretycznie większego poziomu, jak w tradycyjnych, nie stanowią zwiększonego zagrożenia dla postrzeganej jakości dźwięku.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

No, te znieksztalcenia to 0.2%, więc jak się słucha Slade z jutuba to jasne, że nic nie słychać ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MSki]

Napięcie nie spada, 20,5V sztywno.

Czyli że zasilasz z impulsowego ?

A z czego podajesz sygnał na ten wzmacniacz, bo wina może leżeć (jeśli taką masz konfigurację) po stronie preampa.

Chodzi o niedopasowanie impedancji pre do wejścia końcówki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

Czyli że zasilasz z impulsowego ?



Oczywiście, nawet zdjęcie jest ;)



A z czego podajesz sygnał na ten wzmacniacz, bo wina może leżeć (jeśli taką masz konfigurację) po stronie preampa.

Chodzi o niedopasowanie impedancji pre do wejścia końcówki.



Z tym problemu nie ma.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[przemak]

Poskręcałem, dałem porządniejsze gniazda, zasilacz od della czyli 19V, ale ten postanowiłem poświęcić, wsadziłem do obudowy, gra i nie szumi zbytnio (szumy na poziomie monitorów aktywnych). Za trzy dychy nawet więcej niż może być, myślałem, że będzie gorzej.
