Klasa D TPA3118/ TPA3116

[Sebas88]

Udało się! Problem rozwiązany. Wzmacniacz jest sprawny zasilanie nawet 16V 2.5A daje sobie radę a problem nie był w głośnikach ani ich impedancji. Zawinił mój błąd w konstrukcji. Panel do wzmacniacza zrobiłem z czystej płytki do wytrawiania, którą co prawda pomalowałem ale to nie wystarczyło i warstwa miedzi powodowała wędrowanie "prądów". A ponieważ wszystkie gniazda znajdowały się razem to wyładowania szły na głośniki przy większym natężeniu głośności. Sprawę załatwiło odizolowanie gniazd głośnikowych od płytki.



Pozdrawiam i dzięki za próby pomocy

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek1]









Coś nie tak z edycją na komórce. Oznaczenia dokładnie jak mówisz,ale nie zgadza się to ze stanem faktycznym. Robiłem test fazowości. Sprawdz u siebie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek1]

Ok, popełniłem błąd. Używając wyjść XLR z przetwornika zdażyło mi się popelnić babola w połączeniu +in -in w jednym z kanałów. Przepraszam za wprowadzenie w błąd. Ponieważ mam teraz dużo czasu na tego rodzaju eksperymenty, proponuję dla posiadaczy płytki xh-m 190 v3 nsstępujący mod. Na płytce znajdują się cztery eloktrolity sekcji zasilania. Nota katalogowa podaje wartości 220 m plus odsprzeganie 100n plus 1n .bawiłem się troche tymi wartościami.przeoralem cały wątek na diyAudio. Były porady typu zwięksyć pojemnoś kondensatorów , zasilacz liniowy, itd.. Wylutiwałem wszystkie elektrolity które są na płytce. Wkleiłem jeden o wartości 470uf, i to jest to. proszę wypróbować tego rodzaju moda, i podzielić się opiniami na ten temat

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kwapaa]

Witam. Czy mógłbym uzyskać tu podpowiedź który zasilacz wybrać? Buduje wzmacniacz na tpa3116 i chciałbym zasilacz zamknąć w obudowie razem ze wzmacniaczem. I zastanawiam się czy wciskać bebechy laptopowego zasilacza 19,5v 4,7a, czy kupić któryś z poniższych:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Różnica cenowa między tymi z aliexpress nie jest duża, a jeden to 6a drugi 9a. Z góry dziękuje za odpowiedzi.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[antichoice]

Zasilacz nawet laptopowy może być ale większą uwagę zwróć na jakość elementów wokół tego TPA (cewki wyjściowe głównie).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[yogilla]

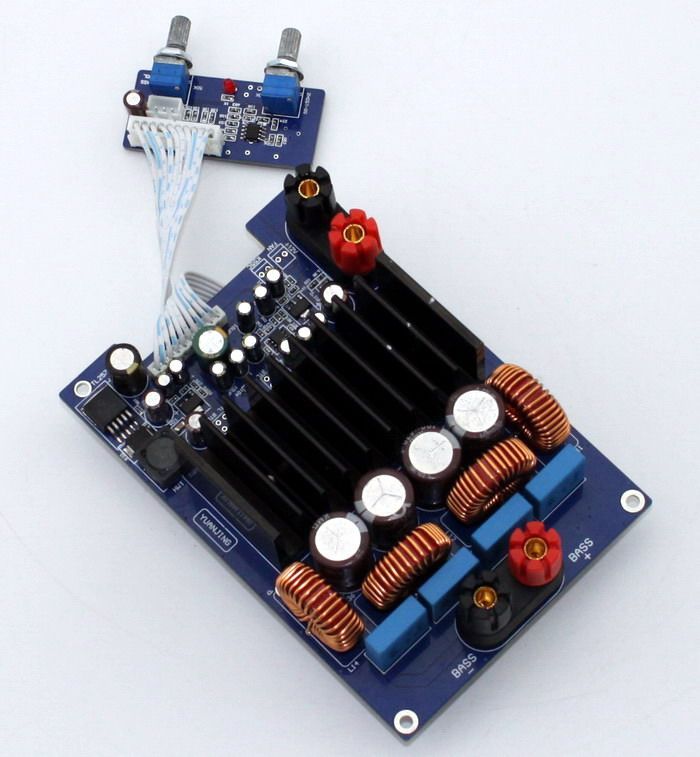

<br /> Za to ta końcówka na TAS5630 ma najlepszą kontrolę basu ze wszystkich które miałem. Chyba najlepszą kontrolą basu jaką kiedykolwiek słyszałem.<br />

Zapytam tutaj bo KrzysiekA masz (miałeś) TAS5630 w wersji stereo

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Chcę kupić dwie wersje mono dedykowane do subwoofera

czy taką wersję będę mógł wykorzystać jako pełnopasmową końcówkę?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[KrzysiekA]

To co mam jak najbardziej nadaje się jako pełnopasmowa końcówka. Przy czym wysokim tonom brakuje trochę połysku. Nie są szorstkie i wszystko jest bardzo przejrzyste, bardziej przejrzyste niż TPA3116 ale mniej ma muzykalności. Wszystko zależy od tego do czego to podłączysz.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[yogilla]

To co mam jak najbardziej nadaje się jako pełnopasmowa końcówka. Przy czym wysokim tonom brakuje trochę połysku. Nie są szorstkie i wszystko jest bardzo przejrzyste, bardziej przejrzyste niż TPA3116 ale mniej ma muzykalności. Wszystko zależy od tego do czego to podłączysz.

Trochę się nie zrozumieliśmy, chodzi mi o końcówkę mocy też tego producenta w wersji mono z modem pod suba, czy ona nie ma jakichś ograniczeń pasma w filtrze wyjściowym.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[januss73]

Też przerabiałem TAS5630 i nie powiedziałbym, że czegoś brakowało wysokim. Jeden minus że w stosunku do np TK2050 szumek był większy, może stąd wniosek, że przy nie głośnym słuchaniu czegoś brakowało w wysokich



Trochę się nie zrozumieliśmy, chodzi mi o końcówkę mocy też tego producenta w wersji mono z modem pod suba, czy ona nie ma jakichś ograniczeń pasma w filtrze wyjściowym.

To jest wzmacniacz D więc filtr wyjściowy to LP jakby nie było. Wg mnie śmiało można nim zasilić suba.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 20 Stycznia 2017 przez januss73

[KrzysiekA]

Trochę się nie zrozumieliśmy, chodzi mi o końcówkę mocy też tego producenta w wersji mono z modem pod suba, czy ona nie ma jakichś ograniczeń pasma w filtrze wyjściowym.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Rozumiem. Nie pomogę ci bo po prostu nie wiem.



Też przerabiałem TAS5630 i nie powiedziałbym, że czegoś brakowało wysokim. Jeden minus że w stosunku do np TK2050 szumek był większy, może stąd wniosek, że przy nie głośnym słuchaniu czegoś brakowało w wysokich





To jest wzmacniacz D więc filtr wyjściowy to LP jakby nie było. Wg mnie śmiało można nim zasilić suba.

Wcale nie mówiłem że są złe. Jedynie że mają mniej połysku w stosunku do tpa3116

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomasz79]

witam wszystkich, jestem nowy więc przepraszam jak coś źle napiszę. Co sądzicie o tym wzmacniaczu:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



te kondensatory to chyba troszkę lipne?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[KrzysiekA]

Wygląda na to że nikt tego nie kupował.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[avilla]

Podbijam wątek płytek. Już ktoś raz o to pytał ale nie znalazłem od nikogo odpowiedzi.



Czy ktoś porównywał te dwie płytki:

a) 'oficjalną datashitową' na czarnym laminacie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

b) na czerwonym laminacie z dwoma kośćmi TPA

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Chodzi mi o jakość dźwięku (przed i po zmodowaniu jeśli to ma sens). Planuję zakupić coś do monitorków 4 Ohm o skuteczności 86dB (Dynaudio Emit 20) i nie wiem w którą stronę pójśc.



Wydaje mi się że ktoś miał te dwa układy i testował, a nawet jeśli nie to pewnie kilku kolegów by było w stanie rzucić okiem i wydedukować która ma szansę lepiej zagrać bazując na waszych doświadczeniach z tymi układami.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[antichoice]

Ja miałem tą pierwszą. Gra bardzo ładnie, ale po wymianie cewek wyjściowych na lepsze (bo te są za słabe) gra jeszcze ładniej. I jeszcze zrobiłem bootstrap snobber mod.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[yogilla]

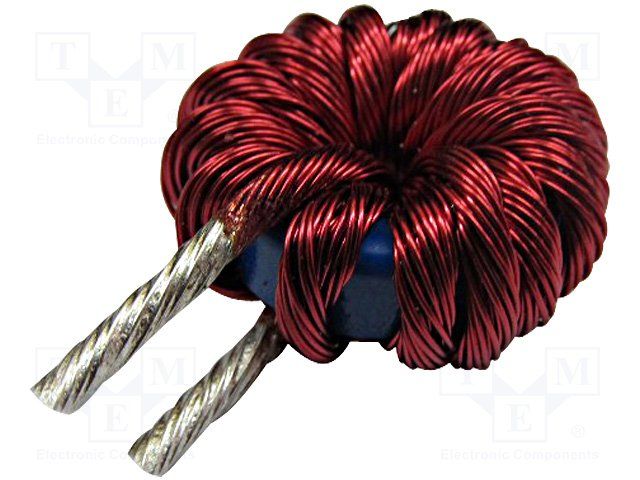

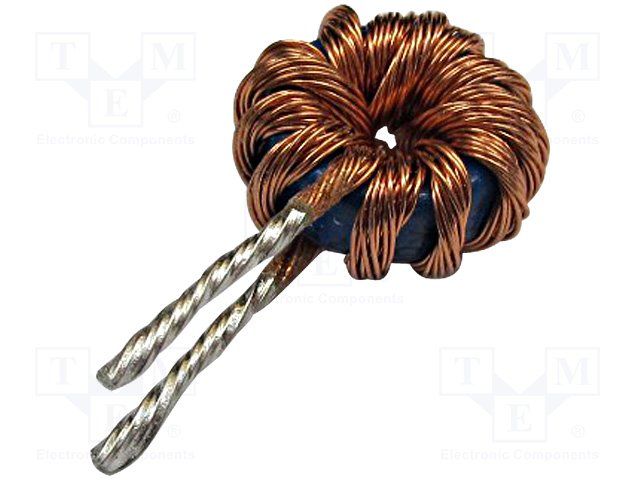

Czy ma ktoś namiary na jakieś dobre cewki 10uH do TPA

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[toptwenty]

Mam 15 uH

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[yogilla]

Raczej nie będę eksperymentował z innymi wartościami, ale dzięki za odzew.

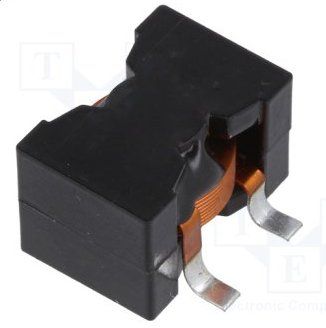

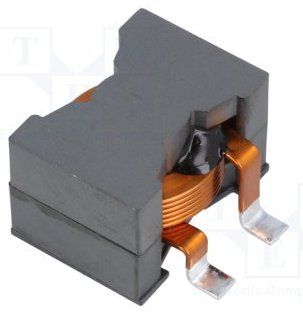

W TME mają chyba cztery rodzaje, ale sam nie wiem, który był by lepszy, jedynym ograniczeniem są gabaryty, te największe mogą się nie zmieścić.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość traxman]

Można sprawdzić DE1207, HPI1260 lub HCI1890

[terminus]

Najlepiej nawinąć samemu na rdzeniu Micrometals Carbonyl-E T68-2 lub T60-2B/60

albo Amidon Inc./American Cores type-06 T690-06.dokładnie 44 zwoje drutu DNE 22 AWG czyli ~ 0,7 mm.

Drut koniecznie pojedyńczy. Tak wykonana cewka ma obciążalność 10 A i nie będzie się nadmiernie nagrzewać.

Rdzenie dostępne w Elmuzie i na ebay.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 11 Lutego 2017 przez terminus

[pablosrum]

Witam wszystkich.

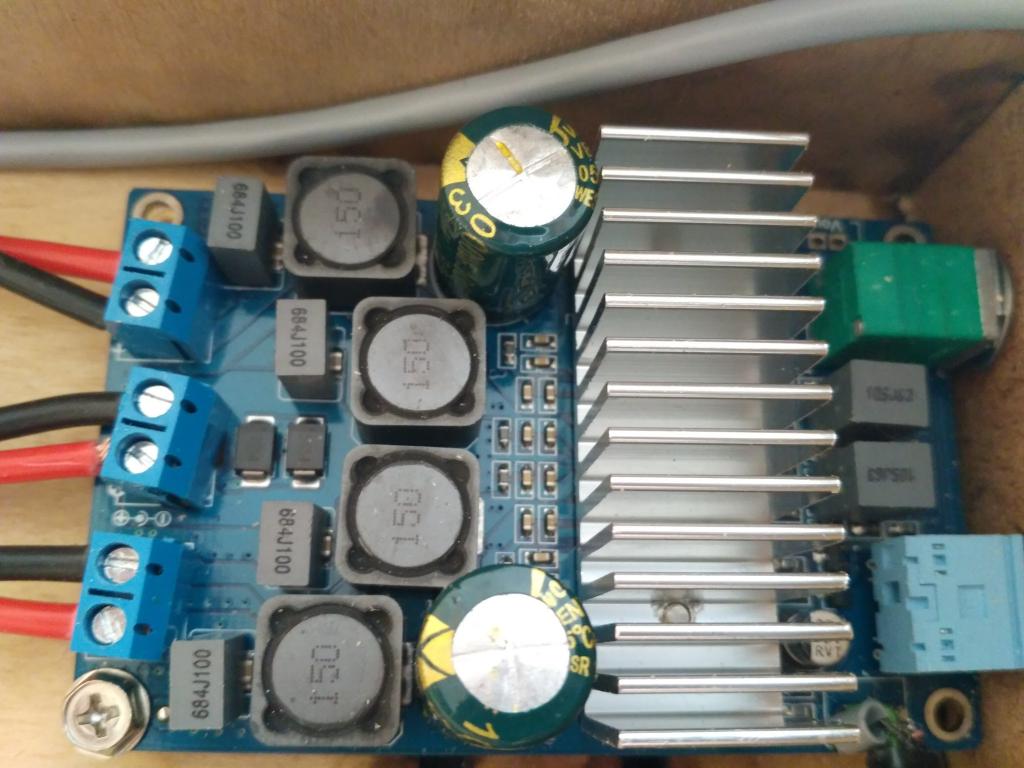

Niedawno kupiłem sobie wzmacniacz na TPA 3116. Po pierwszych testach na zasilaczu laptopowym, które zaskoczyły mnie na plus (jakość brzmienia/cena) postanowiłem sprawić sobie dedykowaną obudowę wraz z zasilaczem impulsowym. Efekt możecie zobaczyć na zdjęciach. W swoim czasie chcę dodać jeszcze wskaźniki analogowe i może jeszcze włącznik.

Płytka kosztowała mnie niecałe 80zł, ale tak się zastanawiam czy nie warto by wymienić tych elektrolitów na:

1) Takie same lecz lepszej jakości/firmy

2) Zmienić je na ciut mniejsze. Widziałem, że taki temat był poruszany i mam pytanie. Co o tym sądzicie? Aktualnie są tam 1000uF. Ogólnie wzmak gra fajnie, ale chyba trochę brakuje dołu. Cena/jakość - świetna



Jest to mój pierwszy projekt i wiem, że trochę bym poprawił.





Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[antichoice]

Kondensatory bym zostawił.

Wymienił bym cewki na wyjściu na lepsze. I ich wartość bym zmniejszył. Teraz widzę tam 15uH a wstawiłbym 10uH.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[yogilla]

Kiedyś znalazłem taką wersję mono i dzisiaj przysłali mi cztery sztuki. Ciekawy jestem jak zagra, w przyszłym tygodniu będę testował.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek]

Czekając na płynące zza oceanu moduły Icepower podatrzyłem u Jeffa Rowlanda patent z trafami wejściowymi.

Mając pod ręką wejściowe Sowtery i Lundahle 1:1 (10k:10k) nadające się do kostek TK2050 (do Icepower raczej nie- potrzebna jest inna przekładnia) sprawdziłem jak takie combo gra.

Po podpięciu traf chińskie wzmacniaczyki zagrały dużo, dużo lepiej.

Pomimo, że takie połączenie to mezalians finansowy warto spróbować.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 19 Marca 2017 przez jurek

[pablosrum]

Kondensatory bym zostawił.

Wymienił bym cewki na wyjściu na lepsze. I ich wartość bym zmniejszył. Teraz widzę tam 15uH a wstawiłbym 10uH.

Niestety moje umiejętności pracy z lutownicą nie pozwalają na wymianę cewek:/ Sprawdziłem za to kondensatory . Wstawiłem zamiast tych 1000µF ( i tak dziwnie wyglądały :) ) NICHICON Muse 470µF 50V i wzmacniacz zaczął dużo więcej grać w dolnym pasmie. Ta zmiana rewelacyjnie współgrała z moimi kolumnami po modyfikacji zwrotnicy . Dodatkowo wrzuciłem jeszcze kondensator na zasilaniu (a czemu nie) . Jak znajdę chwilkę to jeszcze wymienię te niewiadomego pochodzenia kondensatory na wejściu na czerwone WIMA. Wzmacniacz robi teraz wrażenie dużo mocniejszego . Dźwięk czysty i przejrzysty, a jak trzeba to odpowiednio zapracuje basem i to już przy niewielkiej głośności.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[NikTaki]

Czy wzmacniacz na TPA3118 2x30w nie upali mi szerokopasmowych 5W 8om zważywszy, że zasiliłbym go minimalnym napięciem 12V?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[porlick]

Najważniejsze, to nie przesadzać z głośnością, by nie doprowadzoć do przesterowania. Mocniejszy wzmacniacz jest mniej szkodliwy, jak jak zbyt słaby.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[porlick]

A co sądzisz o tym? Chodzi mi coś takiego po głowie jako "dopalacz basowy do subniskotonowych podstaw pod monitory.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Wzmacniacz LP ma 50W/kan. głośniki basowe 4dB wyższą skuteczność jak w kolumnach L,P. Trafko mam 200W o odpow. napięciu. Nie jestem jednak pewien, czy na skrajnym basie to maleństwo sobie poradzi.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 6 Kwietnia 2017 przez porlick

[terminus]

A co sądzisz o tym? Chodzi mi coś takiego po głowie jako "dopalacz basowy do subniskotonowych podstaw pod monitory.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Chciałbym ostrzec wszystkich przed tą chińską produkcją oraz tą:





Pierwsza niemiłosiernie szumi i pomimo wymiany elementów na właściwe (m.in. dławiki wyjściowe) nie udało mi się tego opanować. Prawdopodobnie skopany jest układ prowadzenia ścieżek.



Druga ma pomylone opisy na soldermasce i zgodnie z błędnym opisem wlutowane kondensatory

(niewłaściwy typ i pojemność) w filtrach wyjściowych i obwodzie Zobla. Złe są też dławiki wyjściowe.

Niewłaściwie zaaplikowany stabilizator 7810 w obwodzie generatora -

pracuje na granicy napięcia przebicia, brak radiatora (i miejsca na niego). W jednej i drugiej płytce nie wyprowadzono podłączenia mute (dla mnie niezbędne). Zupełnie nie sprawdza się układ przekaźnika - wzmacniacz i tak "wali"

przy wyłączaniu.

Ten układ opanowałem i gra(ł) wyśmienicie.

Trzeba spędzić kilka długich godzin porównując schemat aplikacyjny producenta i jednocześnie

sprawdzać połączenia i elementy na pcb. W razie pytań w miarę możliwości służę pomocą.

Jednocześnie zamiast chińszczyzny polecam oryginalne "evaluation board Tripath". Ich cena to ok. 300 zł.

Może ktoś by się podjął zaprojektowania pcb eliminując chińskie błędy?



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 3 Czerwca 2017 przez terminus

[sybic]

Reduktor Szumu "wysmażył" ostatnio układ wzmaka własnie na TA2022. Projekt wyda się być przemyślany, dużo pozytywów też już o nim słyszałem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[antichoice]

Do wzmacniacza na tpa3116 były podłączone kolumny poprzez 2 metrowy tani kabel ofc 2x2,5mm2.

Chciałem sprawdzić czy będzie lepiej na lepszych kablach. Podpiąłem jantzen solid core i to był błąd. Bas zrobił się "pudełkowy", nie dało sie słuchać. Szybko podpiąłem zwykłe kable ofc i znowu popłyną miód dla uszu.

A teraz zadaję pytanie: dlaczego na lepszych kablach było gorzej?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
