Klasa D TPA3118/ TPA3116

sybic

Przez sybic ,
w DIY

 Udostępnij
Tematy
  • Pokaż nowe odpowiedzi

    • Rekomendowane odpowiedzi

    dexter44 Uczeń

    dexter44

    Opublikowano
    Opublikowano

    Strona 24 i 26 datasheeta

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Obydwa wejścia lewego kanału przy scalaku do masy, prawy kanał bez zmian.

    Natomiast wyjścia to lewy+ i lewy- razem to - głośnika, prawy+ i prawy- to + głośnika.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Arachnus Poszukiwacz

    Arachnus

    Opublikowano
    Opublikowano

    Chip TPA3116 ma przewidziany tryb mono, ale twoja płytka chyba tego nie umożliwia.



    chyba że zaryzykujesz modowanie:

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    ayran Kompan

    ayran

    Opublikowano
    Opublikowano

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

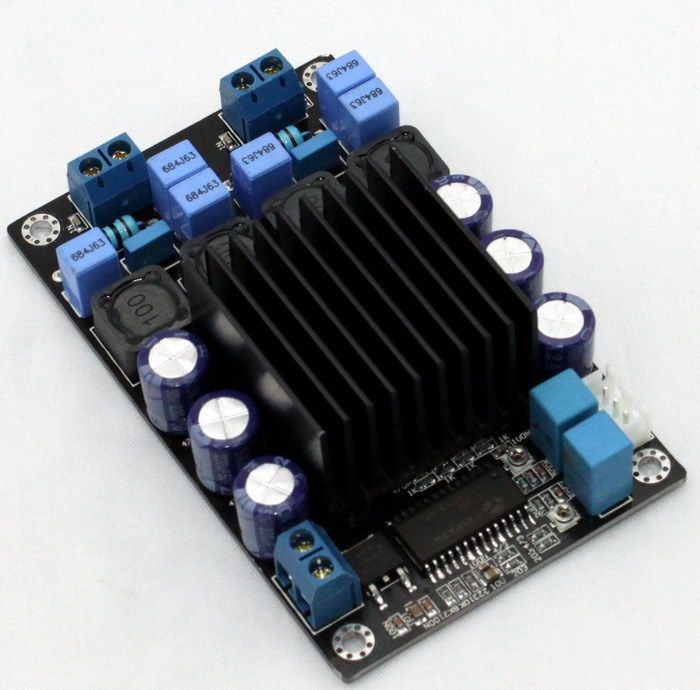

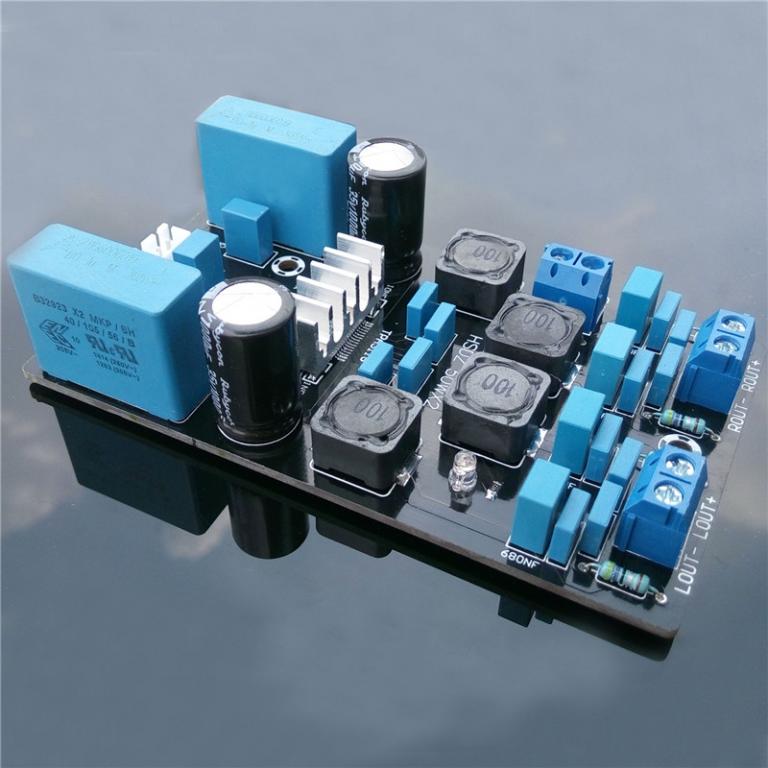

    Mi podoba się pomysł na dual monoblock przy uzyciu tpa3118. Będzie z 40W przy 8ohm a jednocześnie wzmacniacz się nie grzeje.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    Czy jeśli pusta ściana promuje ateizm (stanowisko Włoch w sprawie dot. krzyża w szkole) to rozwiązaniem jest tapeta w krzyże?

    Odnośnik do komentarza
    Udostępnij na innych stronach
    • 2 tygodnie później...
    ayran Kompan

    ayran

    Opublikowano
    Opublikowano

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



    tu jest gotowa płytka

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    Czy jeśli pusta ściana promuje ateizm (stanowisko Włoch w sprawie dot. krzyża w szkole) to rozwiązaniem jest tapeta w krzyże?

    Odnośnik do komentarza
    Udostępnij na innych stronach
    • 1 miesiąc temu...
    adik Entuzjasta

    adik

    Opublikowano
    Opublikowano

    Mam wzmacniaczyk Breeze audio. Zauważyłem, że przy większej głośności wzmacniacz się wycisza. To jakiś rodzaj zabezpieczenia? Napędza on kolumny 4 ohm. Mam założone kondensatory wejściowe 4,7 uF. Oryginalnie były 2,2. Może to dlatego?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    asta Entuzjasta

    asta

    Opublikowano
    Opublikowano

    Może to cudo nie ma wystarczającego chłodzenia,i się przycisza pod wpływem większego obciążenia,zasilanie też można brać pod uwagę.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Lubię to 1
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    adik Entuzjasta

    adik

    Opublikowano
    Opublikowano (edytowane)

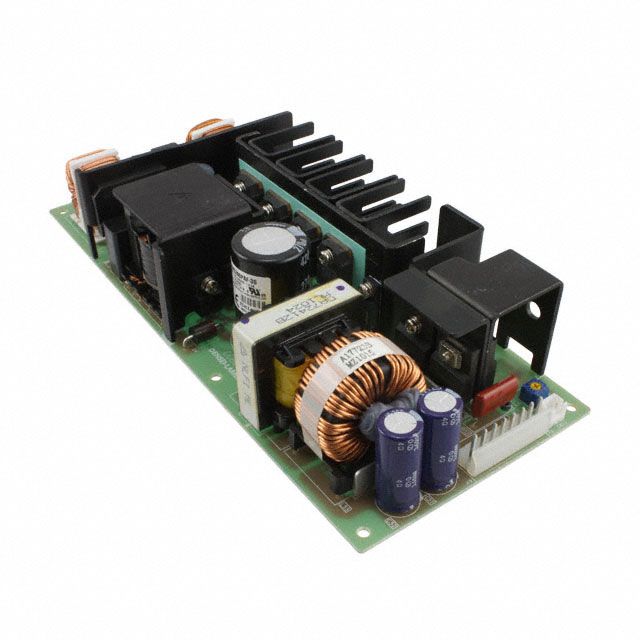

    Zasilacz jest impulsowy, od komputera, 90W. Możliwe, że to on się wyłącza przy dużym poborze. Pudełeczko wcale się nie grzeje, na układzie jest radiator.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez adik
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    sybic Kompan

    sybic

    Opublikowano
    • Autor
    Opublikowano

    Potencjometr głośności jest klasyczny, czy cyfrowy, zrealizowany na impulsatorze?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    Monitor Audio RX8, RX Center, Silver 1; DAC : 8-ch DIYINHK ES9016, XMOS Multichannel; Power AMP : 6-ch TPA3255

    Odnośnik do komentarza
    Udostępnij na innych stronach
    adik Entuzjasta

    adik

    Opublikowano
    Opublikowano

    Zmierzę to napięcie. Znacie jakieś przetwornice małej mocy dc/dc z pojedyńczego napięcia, które spełniają jakościowo parametry zasilania op ampów? z 19v powiedzmy na 2x 12

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Lubię to 1
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Kyle Stały bywalec

    Kyle

    Opublikowano
    Opublikowano (edytowane)

    O tym ze TPA3116 jest lepszy od IRS2092 pod wzgledem sonicznym juz dawno temu pisalem w watku o scalakach w klasie D. Sam mam TPA3116 od jakiegos czasu i bardzo polecam :) Nie zdziwilbym sie, gdyby zjadl niejeden projektu forumowy za 1000 badz wiecej zlotych :). Do lampowego brzmienia to mu raczej daleko... Srednica jest minimalnie wycofana ale jest bardzo detaliczna.

    "Lampowe brzmienie", to zniekształcone brzmienie - jak mu do niego daleko, to w sumie dobrze :].

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez Kyle
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    adik Entuzjasta

    adik

    Opublikowano
    Opublikowano

    Problem rozwiązany. Przyczyną był dławik, taki jak od radia samochodowego, który dałem w szereg z zasilaniem. Po jego usunięciu wszystko wróciło do normy.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Lubię to 1
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    sybic Kompan

    sybic

    Opublikowano
    • Autor
    Opublikowano

    Mógłby ktoś polecić sprawdzoną konstrukcję na 3116 z ebay.com?

    Poszukuję gotowego produktu w obudowie.



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Lubię to 1
    Lubię to Lubię to ×

    Monitor Audio RX8, RX Center, Silver 1; DAC : 8-ch DIYINHK ES9016, XMOS Multichannel; Power AMP : 6-ch TPA3255

    Odnośnik do komentarza
    Udostępnij na innych stronach
    yogilla Poszukiwacz

    yogilla

    Opublikowano
    Opublikowano

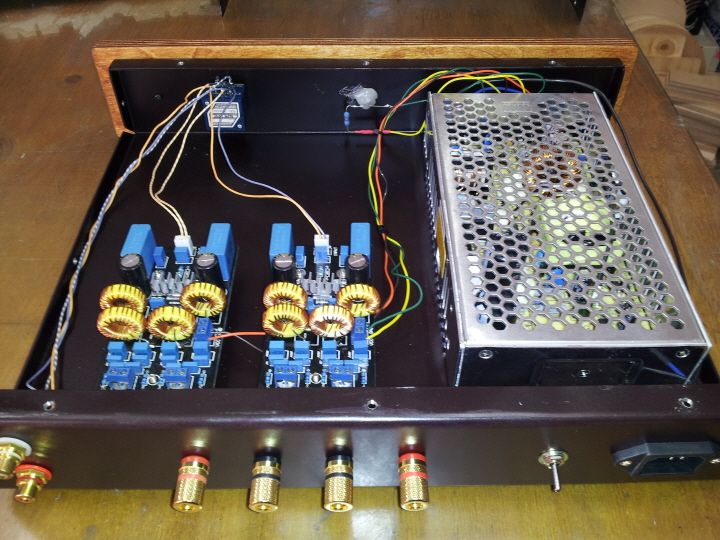

    Od kilku dni bawię się końcówką na dwóch układach TPA3116

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) , co prawda kupiłem to bez obudowy, ale mogę polecić z czystym sumieniem jako faworyta na tym układzie. Posiadam również wzmacniacz na pojedynczym układzie post-4767-0-44612800-1438108256_thumb.jpg . Z cyfrowych mam też TP2050, post-4767-0-66817900-1438108407_thumb.jpg ten ma świetny bas.

    Muszę dodać że w moim przypadku miało spore znaczenie jakiego zasilacza używałem, początkowo miałem impulsowy 24V 3A (73W) grało ładnie, żadnych przysiadów napięcia nawet na maksymalnej mocy, teraz mam też impulsowy, ale sporo mocniejszy - TDK Lamda 24V 10A (240W) post-4767-0-18363400-1438110424_thumb.jpg i dopiero teraz słychać sporo więcej, ale to są moje subiektywne odczucia.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Lubię to 1
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    • 1 miesiąc temu...
    yogilla Poszukiwacz

    yogilla

    Opublikowano
    Opublikowano
    <br />

    W jaki sposób zmostkować taką płytkę stereo aby obsługiwała tylko jeden kanał?

    Jako powiedzmy monoblok.<br />Załączone miniatury<br /><br />

    Załączona grafika: tpa.jpg<br />

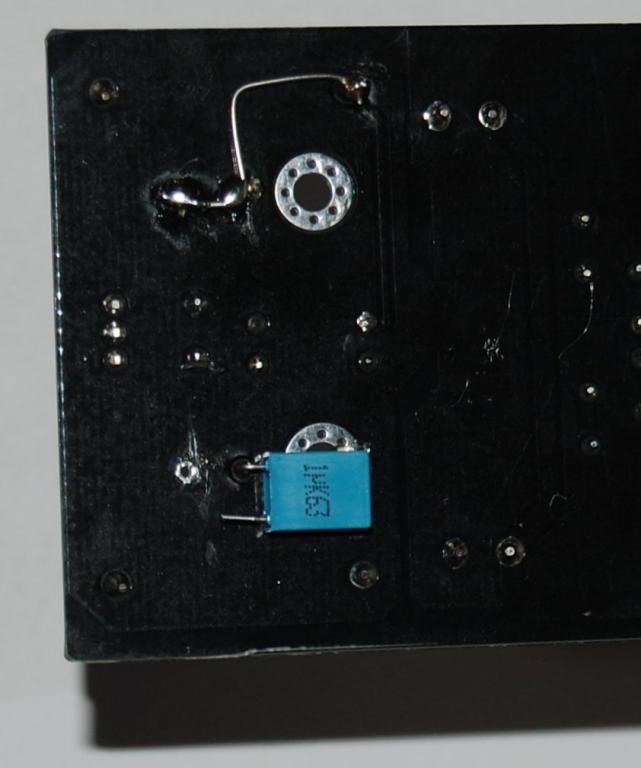

    Przeglądając różne wiadomości na temat TPA3116 znalazłem zdjęcia takiego połączenia -

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) post-4767-0-92303700-1443273301_thumb.jpg

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) -

    ale nie jestem pewien czy bez tej modyfikacji -

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) -

    będzie to działało?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    frobek Kompan

    frobek

    Opublikowano
    Opublikowano

    Działa w miarę dobrze w oryginale. Przeróbka wg. mnie podwaja "prąd' wyjściowy tworząc układ mono z jednej płytki, czyli licząc wprost czterokrotnie zwiększa moc, ale tylko teoretycznie. Normalnie, jedna pytka jest stereo, jak to gra po przeróbce, nikt Ci nie powie, bo pewnie nikt tak nie robił. Mam jedną taką końcówkę, która gra u mnie w zestawie ogrodowo/garażowym, całkiem to jest przyjemne, ale teraz kupie drugą i spróbuje modyfikacji jak wyżej, jak dla mnie cały czas brakuje mi prądowego kopa z tej jednej końcówki :)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    "cytat usunięty przez moderację" -  Bernard le Bovier de Fontenelle

    Odnośnik do komentarza
    Udostępnij na innych stronach
    dexter44 Uczeń

    dexter44

    Opublikowano
    Opublikowano

    yogilla: musisz zewrzeć wejścia lewego kanału do masy. TPA w ten sposób wykryje, że ma pracować w trybie mono i brać sygnał tylko z prawego wejścia. Strona 26 schemat na dole:

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Wadą tego kitu z ebaya jest to, że jeden z dwóch kondensatorów odcinających składową stałą to zwykły MLCC, a nie foliowy/polipropylenowy. Skoro chcesz mieć mono, to jeśli to możliwe, wykorzystaj suchy niebieski kondensator z lewego kanału i użyj go zamiast 1uF C36 przy nóżce nr. 5.



    frobek: moc na wyjściu będzie pełne 4x większa.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Lubię to 1
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    frobek Kompan

    frobek

    Opublikowano
    Opublikowano

    moc na wyjściu będzie pełne 4x większa.

    Pisałem że teoretycznie bo diabli wiedzą czy ta kostka to wytrzyma, czy chłodzenie wystarczające itp.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×

    "cytat usunięty przez moderację" -  Bernard le Bovier de Fontenelle

    Odnośnik do komentarza
    Udostępnij na innych stronach
    tymek Entuzjasta

    tymek

    Opublikowano
    Opublikowano

    Uzywa ktos przetwornicy 24v 6,5a do zasilania tpa? Chce wykorzystac pelna moc do napedzenia basu. Polecacie jakas przetwornice?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    SomekPoland Kompan

    SomekPoland

    Opublikowano
    Opublikowano

    Uzywa ktos przetwornicy 24v 6,5a do zasilania tpa? Chce wykorzystac pelna moc do napedzenia basu. Polecacie jakas przetwornice?

    Ja używam 100W Meanwell do TPA3106 i nie narzekam ani na bas(pociągneło Harpie Amataff) ;)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    krashan_2 Współtwórca

    krashan_2

    Opublikowano
    Opublikowano

    Uzywa ktos przetwornicy 24v 6,5a do zasilania tpa? Chce wykorzystac pelna moc do napedzenia basu. Polecacie jakas przetwornice?



    Ja używam coś takiego :



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    krashan_2 Współtwórca

    krashan_2

    Opublikowano
    Opublikowano

    10A wytrzymuje to?



    Mam wersję z dwoma układami w mostku.



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • Lubię to 1
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    • 3 tygodnie później...
    tymek Entuzjasta

    tymek

    Opublikowano
    Opublikowano

    Dobrze widzę na stronie o modyfikacji płytki

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    obydwie nogi kondensatora 1uF zostały ze sobą połączone?



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
  • Pokaż nowe odpowiedzi

    • Dołącz do dyskusji

    Możesz dodać zawartość już teraz a zarejestrować się później. Jeśli posiadasz już konto, zaloguj się aby dodać zawartość za jego pomocą.
    Uwaga: Twój wpis zanim będzie widoczny, będzie wymagał zatwierdzenia moderatora.

    Gość
    Dodaj odpowiedź do tematu...

    ×   Wklejono zawartość z formatowaniem.   Przywróć formatowanie

      Dozwolonych jest tylko 75 emoji.

    ×   Odnośnik został automatycznie osadzony.   Przywróć wyświetlanie jako odnośnik

    ×   Przywrócono poprzednią zawartość.   Wyczyść edytor

    ×   Nie możesz bezpośrednio wkleić grafiki. Dodaj lub załącz grafiki z adresu URL.

    ×
     Udostępnij

    Tematy

    • Ostatnio przeglądający   0 użytkowników

      • Brak zarejestrowanych użytkowników przeglądających tę stronę.
    ×
    ×
    • Dodaj nową pozycję...


    Wykryto oprogramowanie blokujące typu AdBlock!


    Nasza strona utrzymuje się dzięki wyświetlanym reklamom.
    Reklamy są związane tematycznie ze stroną i nie są uciążliwe.

    Nie przeszkadzają podczas czytania oraz nie wymagają dodatkowych akcji aby je zamykać.



    Prosimy wyłącz rozszerzenie AdBlock lub oprogramowanie blokujące, podczas przeglądania strony.

    Zarejestrowani użytkownicy + mogą wyłączyć ten komunikat.

    Ok, wyłączyłem
    Nie chcę
