klon Heed Canamp wzmacniacz słuchawkowy/pomoc przy uruchomieniu

[zjj_wwa]

Witam , po dłuższej przerwie

Bardzo ładnie. Gratuluję.

Najważniejsze, że jesteś zadowolony z tego co "słyszysz".

Wielu dalszych udanych i szalonych projektów życzę.

Pozdr,

Z.

[tomekrr]

A tak to w środku wygląda .

Jeszcze raz dzięki

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artw]

A tak to w środku wygląda .

Jeszcze raz dzięki



jak już gra to teraz możesz próbować "tunningi".Na początek proponuje puścić sygnał z gniazd wejściowych zamiast na pcb to bezpośrednio na potencjometr

[tomekrr]





jak już gra to teraz możesz próbować "tunningi".Na początek proponuje puścić sygnał z gniazd wejściowych zamiast na pcb to bezpośrednio na potencjometr







Myślałem o tym , nawet oryginalego heeda tak przerabiają , przecinają ścieżki sygnału ipuszczają sygnał przez kabel ekranowany tylko nie wiem czy to ma jakiś pozytywny wplyw na dźwięk czy ogólnie funkcjonowanie sprzętu ?

Zbocznikowalem tez elektrolity kondami 1uF ale miałem dziwne wrażenie jakby góra była bardziej ostra nie wiem czym to było spowodowane ale skończyło się tym że je wylutowalem spróbuję jeszcze inna pojemnością , najwięcej sztuk mam 470nf bodajże, wiec tym spróbuję.

No i rzeczywiscie, cieszy dużo bardziej niż kupny.

[donmarciano]

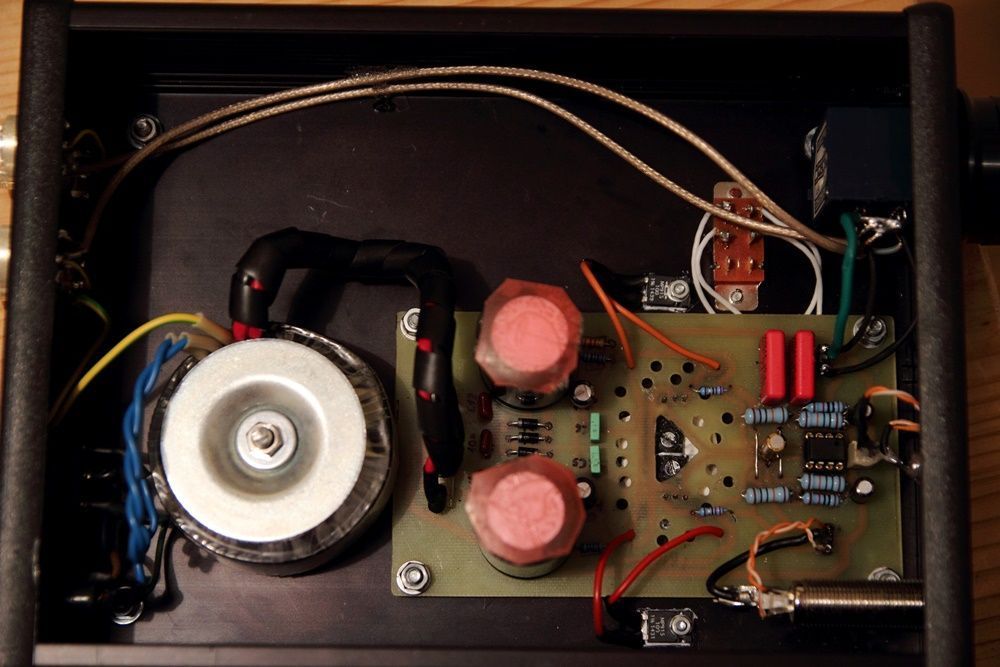

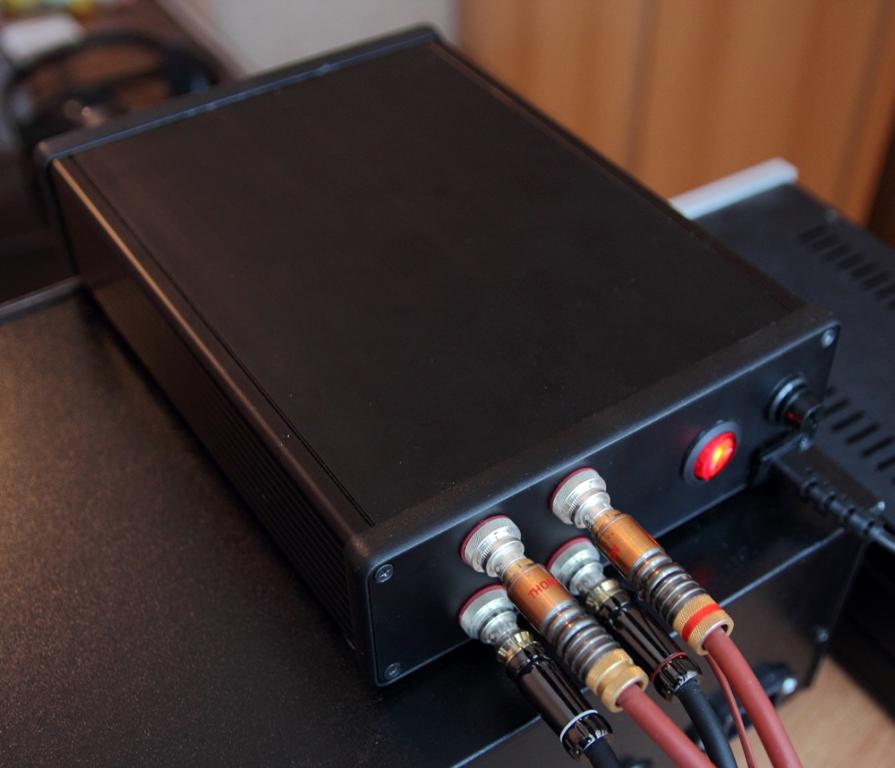

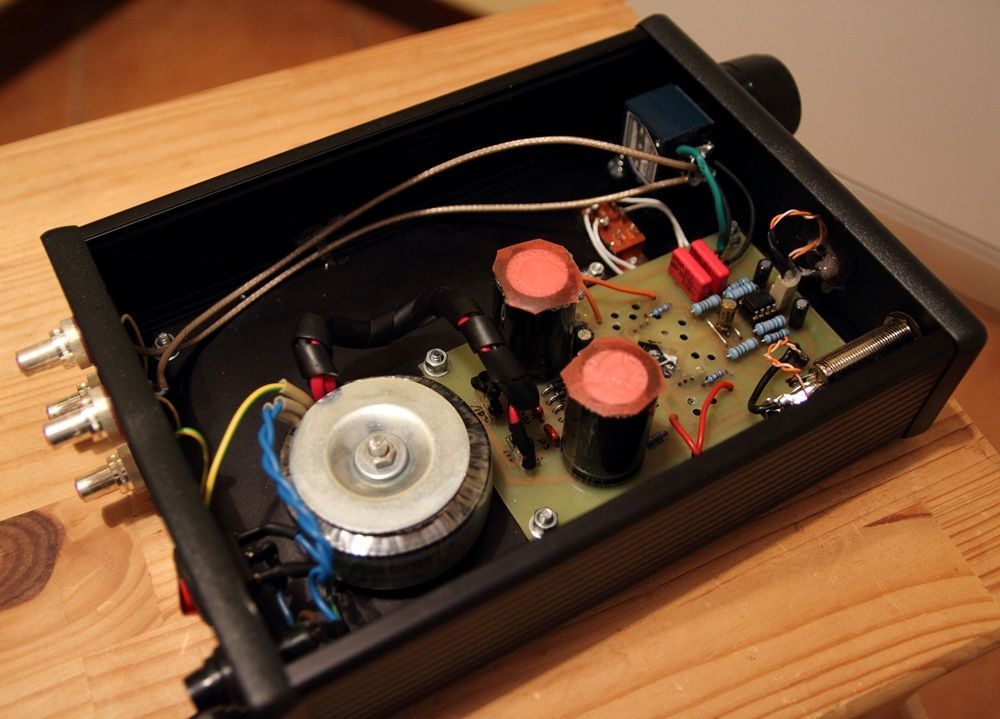

Zachęcony projektem, który wykonał tomekrr także ruszyło mnie, żeby zrobić tego klona.

Znalazłem węgierski projekt płytki w wersji bardziej kompaktowej. Korzystajac z tego, że mam aluminiwą obudowę Hammond, postanowiłem potraktować ją jak wielki radiator i wyeliminować grzanie się elementów w środku pudła (w końcu to klasa A).

Pod płytką przykręciłem tranzystory (patent podpatrzony z Ugody) a po bokach przykręciłem rezystory mocy - największe źródło ciepła. Jeśli chodzi o elementy to poszedłem na całość :)



2szt 100R Caddock MP915

potencjometr - niebieski ALPS 20k

transformator z toroidy.pl w wersji full audio

4szt gniazda RCA CMC 805 AG

mostek-diody Schottky (minimalizacja przepięć na diodach)

główne kondensatory ELNA fo Audio 8200uF/35V

pomocnicze zasilania to Panasonic FC

ELNA SILMIC II 10uF/35V przy opampie

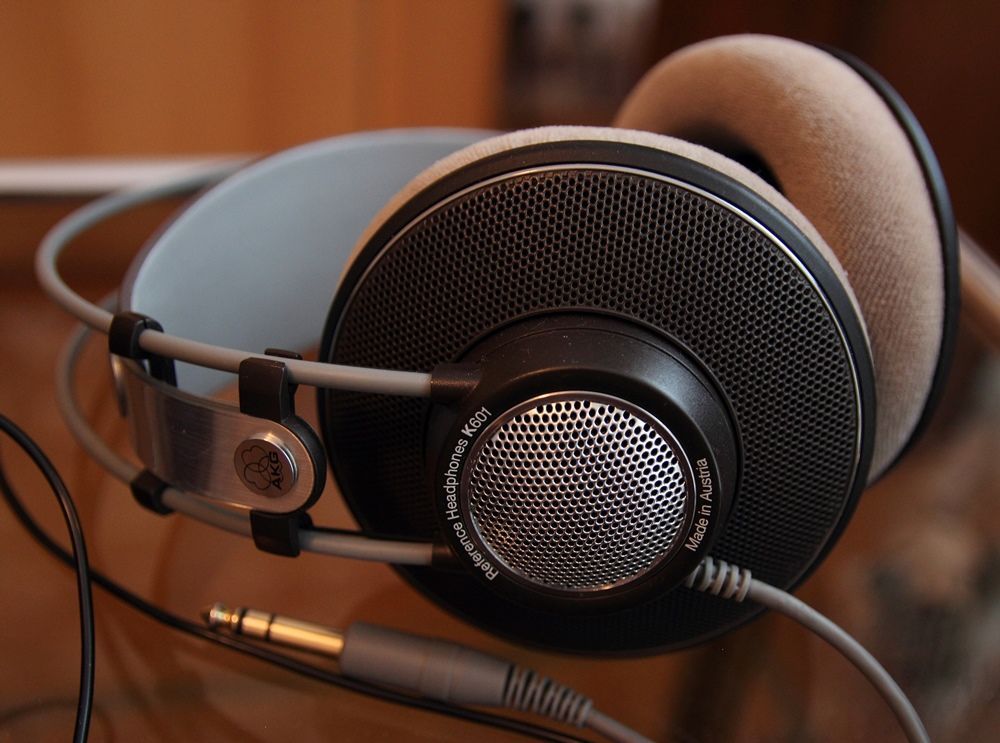

Brzmienie bardzo mi odpowiada (współpraca z AKG K601). Nie ma nieprzyjemnej naleciałości tranzystorowej i czuć moc tego małego pudełka. Może spróbuję jeszcze podmienić opamp choć słyszałem opinie, że poczciwy NE5532 najlepiej tutaj pasuje. Dodatkowo zamontowałem pod spodem przełącznik zwierający kondensatory wejściowe w przypadku gdy mam pewnosć, że nie daję DC na wejście. Napędzam go DACiem z kondensatorami na wyjściu, więc wystarczy już tych pojemności w torze audio...



P.S. "Kapturki" na kondensatorach to zabezpieczenie przed stykiem górnej pokrywy obudowy z metalową częścią kondensatorów. Całość mieści się na styk i wolałem nie ryzykować pętli mas itp.

Oto moje wypociny:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[nikifor]

Witam zrobiłem ten wzmacniacz,dokładnie taki sam jak na zdjęciu i mam problem ze wzmocnieniem wzmacniacza,jest bardzo duże,nie chce nic kombinować z rezystormi,trzyymam się orginalnego schematu,ale widziałem gdzieś ze org head-2 ma przy wejśću na wzmacniacz 2rezystory zaraz za gniazdami wejściowymi,a tan nie ma nic,może to jest powód tego że wzmacniacz gra bardzo głośno i potencjometr 100K lekko totkne i już jest na pełnej mocy.

[nikifor]

Mam słuchawki beyerdynamic DT880S 600OM na tym wzmacniaczu grają jak piszczałki i tylko syczą,zero basu,tylko piszczy i cyka po uszach czy tak ma być? czy mam coś żle złożone w tym wzmacniaczu? bo już nie daje rady

[Krzych 2]

Właśnie, że trzeba ustawić wzmocnienie stosunkiem rezystorów w sprzężeniu zwrotnym. Z tego co pamiętam aplikacja ma z definicji duże jak na wzmak słuchawkowy. Opcja żeby tłumić , a później wzmacniać jest bez sensu.

[nikifor]

właśnie wzmocnienie ma bardzo duże,ale pomimo to to podobno ten wzmacniacz ma dobrą dynamikę i bas,tylo gdzie ten bas jak wzmacniacz gra płasko



rozumie że ustawienie mocy wzmacniacza na rezystorach odbywa się za pomocą 2rezystorów,



R1 i R6 u mnie wsadziłem tam 2x100k a org było 2x220k czy pozostałe 2 rezystory zostają bez zmian 10K

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

Jest to konstrukcja bardzo prosta i nie spodziewaj się nie wiadomo czego. Widocznie z Twoimi słuchawkami się po prostu nie lubi. Stosunek rezystorów ustalających wzmocnienie nic nie zmieni w sensie ogólnego wrażenia. No może troszkę pomogłoby zastosowanie mocniejszego tranzystora na końcu, podniesienie napięcia zasilania i w konsekwencji przepływ większego prądu, ale to są już większe zmiany. Bo musiałbyś opampa inaczej zasilać. Reasumując trochę roboty, a cudów i tak nie będzie

[nikifor]

w tym przypadku R1 i R6 orginalnie siedzą tam 220K ja wstawiłem 100K i wzmocnienie nadal jest duże i wzmacniacz gra dość płasko,pozostałe 2 rezystory pozostają bez zmian czyli 10K?



podłączam pod niego jeszcze koss porta pro 64-Om ale boje się dotykać potencjometru wychylenie tylko na godz 7.00 i już jest głośno,mam wstawiony 100K org jest 10K ale nie sądze ze będzie to miało jakiś wpływ za wyjątkiem równowagi kanałów i tłumieniem,ogólnie przestrzeń jest ogromna w tym wzmacniaczu i gra dość czysto,i nic po ztym,bez rewelacjii,nie dł bym za niego 1000zł bo chyba tyle kosztuje,co najwyżej 300



Krzych2-dziękuje ci za wyjaśnienie że tan wzmacniacz tak ma,bo już zaczołem się zastanawiać,czy aby czegoś żle nie złożyłem,ale najwidoczniej wszystko jest ok

[Krzych 2]

Zmień to wzmocnienie. Nie mam schematu przed nosem, ale to dwa rezystory. Jeden od wyjścia, drugi od wejścia opampa na masę. Piszę z komórki i nie mam jak przekleić zdjęcia ze schematem żeby pokazać które to



Popatrzyłem na schemat. R7 zmień na 20k lub więcej, C4 siedzi tam 10u po mojemu to mała pojemność mająca duży wpływ na odbiór całości, można dać spokojnie sporo większy nawet 100u. Kondensator w sprzężeniu w sensie jego jakość czy też pojemność jest słyszalna. Popróbuj, ale rewolucji się nie spodziewaj

[Yasioo]

Witam wykonałem ten wzmak i również miałem problemy z niektórymi słuchawkami :) (DT880 600r,HD565)



Fajny projekt można znaleźć tutaj : na LME



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

Jeszcze dopiszę. Napisałeś, że pozostałe rezystory mają po 10k. W oryginale są 100k i 10k. Ten 100k zostaw, a 10k zwiększaj.100k/10k to wzmocnienie 10x plus1 . W Twoim wypadku wystarczy 100k/47k czyli około 2x plus1

[nikifor]

dziękuje dzisiaj po wszystkich spotkaniach rodzinnych poeksperymentuje może coś z tego wyjdzie.



Nie wiem na jaki schemat patrzyłeś ale na jednych schematach rezystory mają 100k a na innych 220k ja stosowałem 220k ale zmieniłem na 100k i taj jak by troszkę wzmocnienie się zmniejszyło,ale to kosmetyczna zmina,zastanawia mnie natomiast orginalny wzmacniacz że sprzedają go z takim ogromnym wzmocnieniem?

[Krzych 2]

Ok. Patrzyłem na schemat zamieszczony na pierwszej stronie i tam są inne wartości. Wzmocnienie to iloczyn rezystorów plus 1, zasada pozostaje ta sama. Zresztą nie zaszkodzi wypróbowanie wariantu wartości takich jak na początku wątku. Tak zapytam. Czy używasz preampa? Bo najwyraźniej sygnał masz bardzo mocny, u mnie najlepiej gra amp słuchawkowy wpięty wprost do źródła.

[nikifor]

zamontowałem w miejsce 10k rezystory 2x58k bo tylko takie miałem,wzmocnienie znacznie spadło,na kosach normalnie da się odkręcić potencjometr,grają mają jakiś tam bas ale całość gra bez rewelacjii,duuużżo lepij grał forómowy TPA6120 z kosami i z HD580, klon heda jest bardzo słabym wzmakiem ,z dt880 gra płasko i kiepsko,ogólnie dzwięk syczy.



Dlatego zdecydowałem się na ponowne zmontowanie OTL kamyka pod DT880, pamiętam ze na HD580 grał pięknie, a z kosami bardzo dobze zgrywał się TPA6120. Być może Head zagra dobże tylko z ALG-k701 ale są to za drogie słuchawki żeby kupować w ciemno i sprawdzać



Używam jako zródła odtwarzacza DVD-yamaha S1800 z SACD gra bardzo ładnie,zwłaszcza na sacd



nie używam przedwzmacniacza

[ahaja]

Nie ma co przesadzać ze wzmocnieniem skoro masz trafko 2x9V.



A - spróbuj dodać do tego konda 680n na wejściu tak ze 4.7uF.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[artw]

Nikifor miałeś fajne wzmacniacze ( z tego co pamiętam Kamyka,Holdegrona i Diamond Buffer) masz wysokie wymagania ,może za dużo oczekujesz od tego prostego wzmacniaczyka ze słabowitym zasilaniem?



<br />Dlatego zdecydowałem się na ponowne zmontowanie OTL kamyka pod DT880, pamiętam ze na HD580 grał pięknie,<br />



te dwa elementy mogą się nie zgrać ze sobą:(

[Ape]

Jako, że od niedawna stałem się posiadaczem słuchawek i przymiarzam się do budowania toru więc ten wzmacniacz biorę mocno pod uwagę. Myślę jednak aby zmodyfikować zasilania opampa. Do tej pory w modyfikacjach wszelkiej maści CD właśnie zasilanie opampow dawało sporą różnice in plus.

[Krzych 2]

Jako, że od niedawna stałem się posiadaczem słuchawek i przymiarzam się do budowania toru więc ten wzmacniacz biorę mocno pod uwagę. Myślę jednak aby zmodyfikować zasilania opampa. Do tej pory w modyfikacjach wszelkiej maści CD właśnie zasilanie opampow dawało sporą różnice in plus.

TT, zasiłki kol. Muzg, Spencer- w takiej kolejności jeżeli chodzi o subiektywny odbiór mi to grało. TT to równość w całym paśmie bez podbarwień, zasiłka kol. Muzg dość podobnie, ale odrobinę w stronę zasilaczy szeregowych (LM317 itp), Spencer podbarwia nie jest tak szybki jak dwa pozostałe i bardzo wrażliwy na użyte komponenty w sumie ciężki do ogarnięcia. Ja się przy Spencerze poddałem bo ciągle było coś nie tak.

Oczywiście o wynalazkach ze scalonymi stabami zapominamy bo to zupełnie nie ta liga. Heeda nie uruchamiałem piszę to na podstawie doświadczeń przy innych aplikacjach

[donmarciano]

A u mnie jest wszystko spoko. Wymieniłem sobie opamp na MUSES 8820.

Zrobiony dokładnie wg poniższego schematu:
