    saczek_XTRM Kompan

    saczek_XTRM

    Opublikowano
    Opublikowano

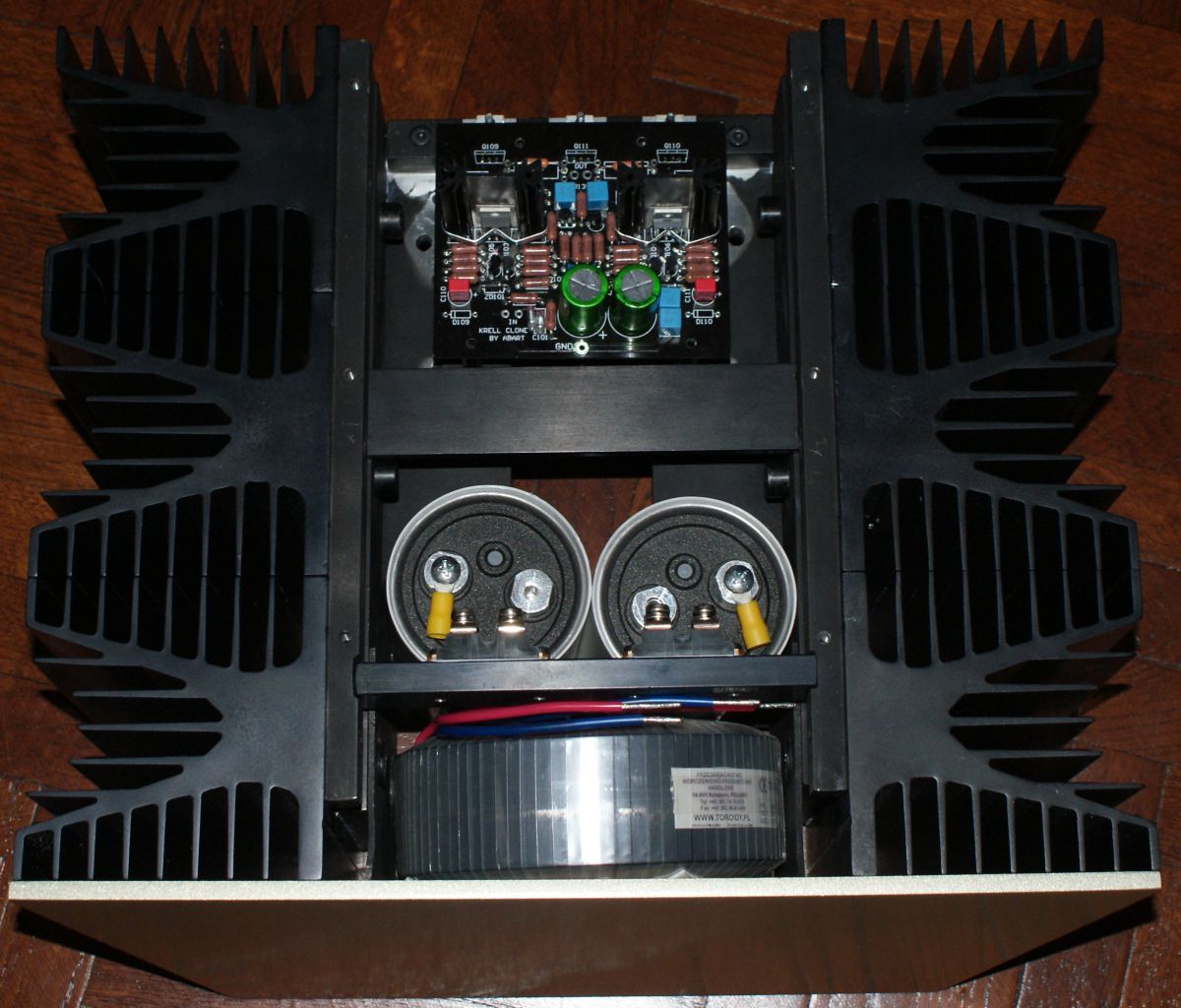

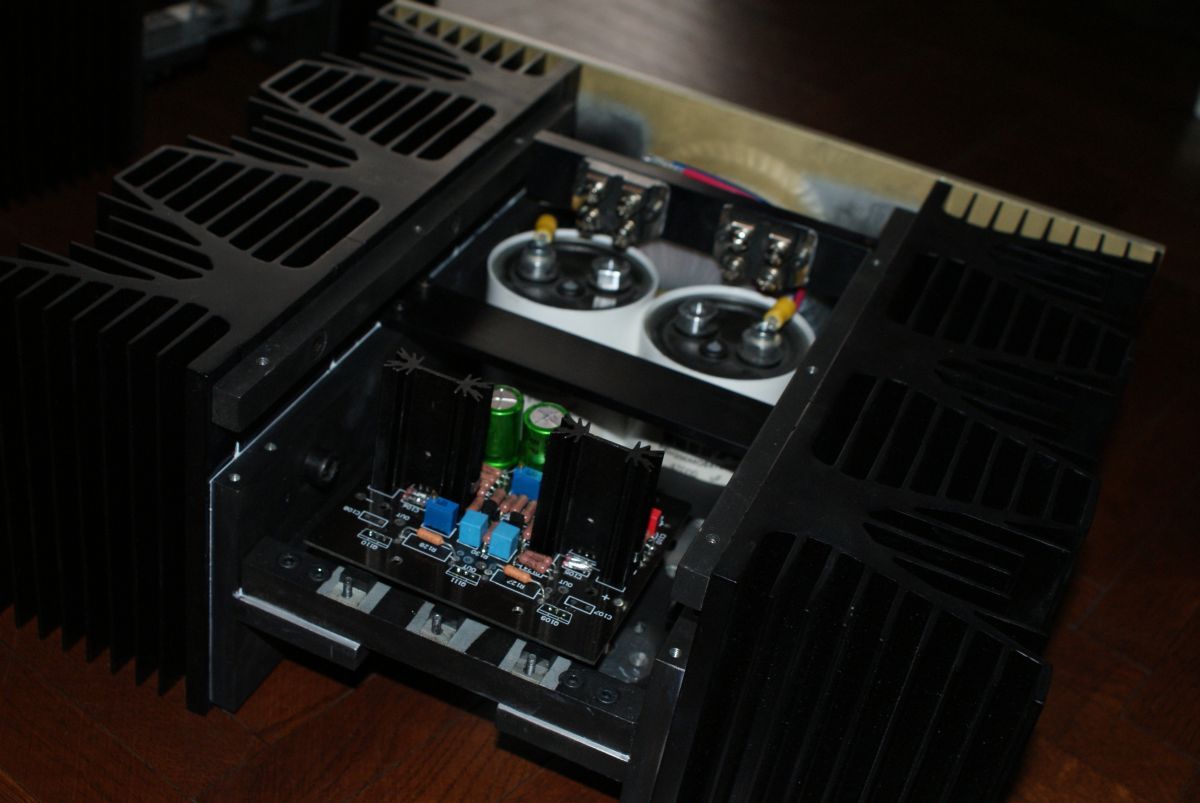

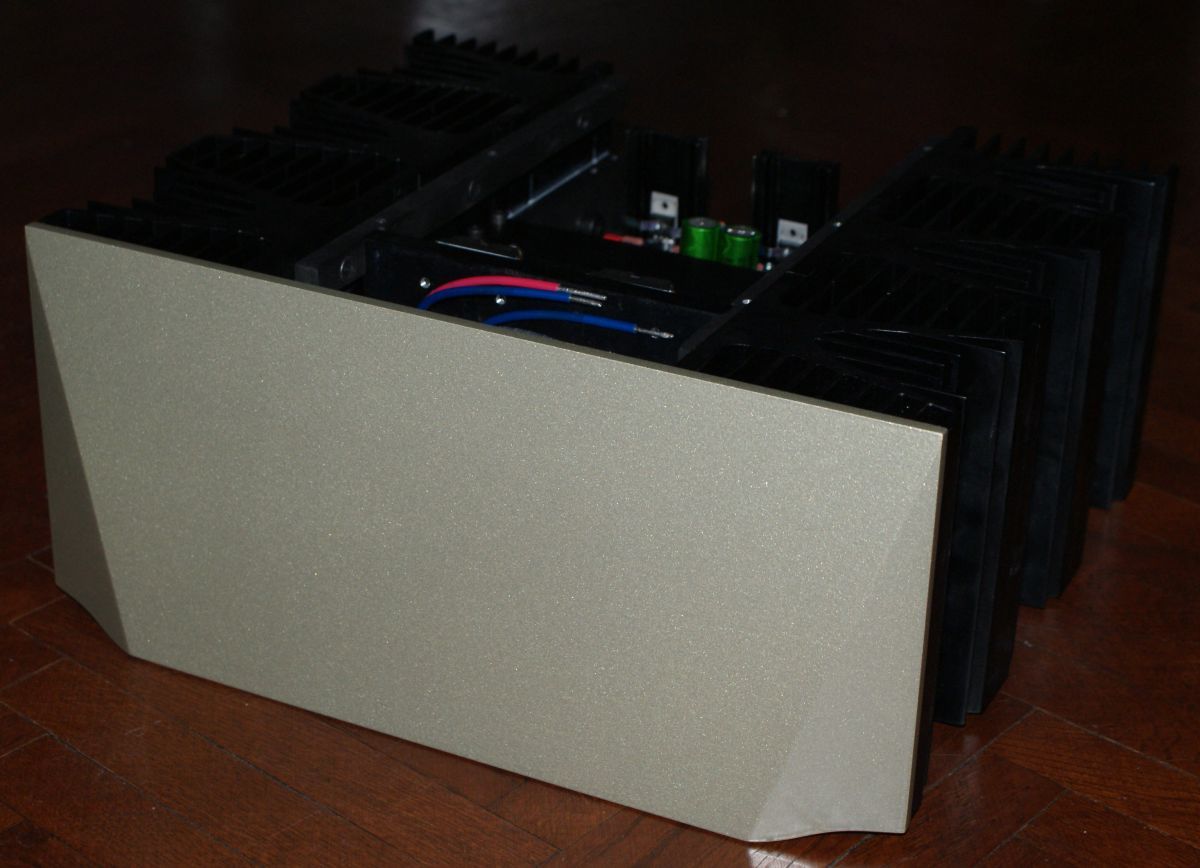

    Blisko końca - wreszcie uporałem się z problemami natury mechanicznej - do panela musiałem przyspawać wysięgniki (było to niestety konieczne) więc siłą rzeczy anodowanie musiało odejść w niepamięć, za to położony został lakier akrylowy perła (mieni się od szampańskiego po tytanowy), na to lakier półmat. Nie jest źle. Została kabelkologia. Pomyśleć, że jeszcze 2tyg temu myślałem o innej obudowie i zastanawiałem się czy tej nie sprzedać :) - teraz cieszy moje oko. Zostały do zrobienia jedynie tylne panele, ale to już Pan Pikuś!

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    post-5682-072851300 1294483540_thumb.jpg

    post-5682-003831700 1294483571_thumb.jpg

    post-5682-077657000 1294483576_thumb.jpg

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    saczek_XTRM Kompan

    saczek_XTRM

    Opublikowano
    Opublikowano

    >saczek_XTRM



    szacuneczek ;)



    Dzięki, grunt to dobre plany, najlepiej z marginesem - u mnie okazało się nawet, że taka pierdoła jak transformator, może przysporzyć trochę problemów w zaplanowaniu (zamiast toroidu było jojo). Druga sprawa (co by nie patrzeć niezależna od nas) to sprawa wykonawców - niektóre elementy nosiłem do ponownego frezowania, bo tam gdzie się nie przyłożyli, tę samą pracę trzeba było poprawiać, co wkurzało mnie, bo płacę to wymagam. Na koniec dotarłem jednak do tego punktu, do którego chciałem...teraz tylko czekam na lutownicę, bo stara jak na złość się spaliła :/

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    maxdila Poszukiwacz

    maxdila

    Opublikowano
    Opublikowano

    jak jeszcze nie kupiłeś to mam niezłą wellerke do sprzedania :]

    co do zakładów to faktycznie potrafią zjepsuć robotę, ja naszczęscie frezuję/wierce/docinam sobie elementy sam ale jak mam oddać części do malowania lub anodowania to mnie wszystko boli

    ostatnio podczas anodowania spadł z zawieszki radiator i się troszkę dłuzej moczył (chyba 2 dni ;]) niestety po wyciągnięciu i poprawce był do śmietnika :/

    to samo w lakierni - potrafią tak zawiesić element że akurat zawieszka dotyka materiału i zostaje ślad :/

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    JKoch Współtwórca

    JKoch

    Opublikowano
    Opublikowano

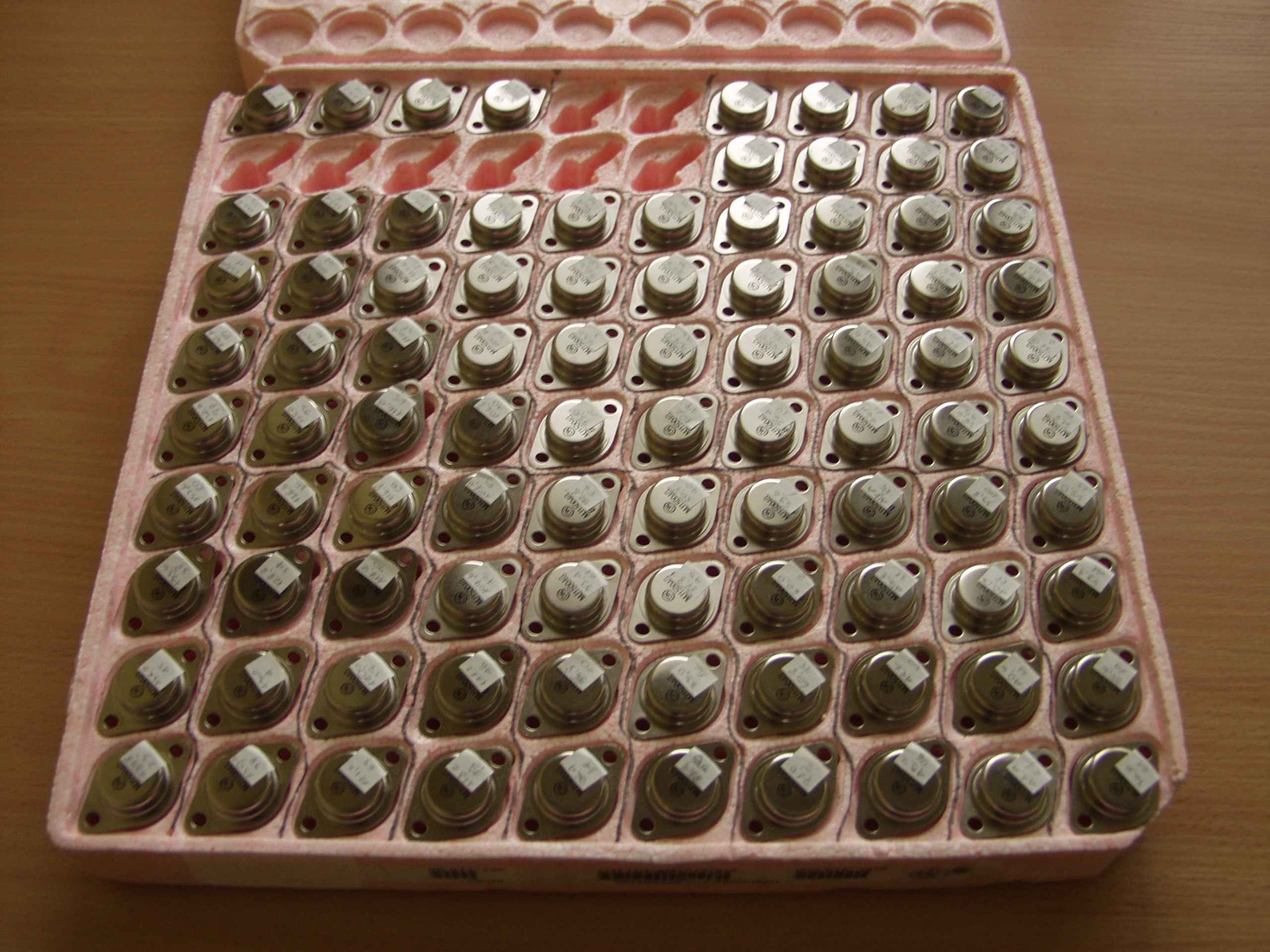

    Wróciły do mnie pomierzone tranzystory od kol. Wojpik66. W przyszłym tygodniu pogrupuję je i będę rozsyłał do zamawiających. Pomiary wzmocnienia zmierzone przy Ib=10mA Vce=20V dały następujące wartości:

    MJ15003G w przedziale 60,6 - 70,0

    MJ15004G w przedziale 11,0 - 137,8

    MJ21193G w przedziale 76,0 - 83,4

    MJ21194G w przedziale 60,2 - 69,8

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    post-24884-054579500 1295127269_thumb.jpg

    post-24884-053796600 1295127281_thumb.jpg

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    andrejos1 Kompan

    andrejos1

    Opublikowano
    Opublikowano

    Wróciły do mnie pomierzone tranzystory od kol. Wojpik66. W przyszłym tygodniu pogrupuję je i będę rozsyłał do zamawiających. Pomiary wzmocnienia zmierzone przy Ib=10mA Vce=20V dały następujące wartości:

    MJ15003G w przedziale 60,6 - 70,0

    MJ15004G w przedziale 11,0 - 137,8

    MJ21193G w przedziale 76,0 - 83,4

    MJ21194G w przedziale 60,2 - 69,8



    świetna robota.



    jak sie ma sparowanie 04 do 03 przy takim rozrzucie 04? czy są to tylko nieliczne skrajne wyniki?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    JKoch Współtwórca

    JKoch

    Opublikowano
    Opublikowano

    Witam



    Zostały mi jeszcze trzy przesyłki do skompletowania, zatem wszystkie razem wyślę dopiero w poniedziałek, a nie jak obiecałem w ubiegły czwartek. Przepraszam za zwłokę, ale nawał pracy zawodowej ogranicza czas, jaki mogę poświęcić na Krell'a.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    saczek_XTRM Kompan

    saczek_XTRM

    Opublikowano
    Opublikowano

    może ma ktoś luzem na zbyciu 4szt rezystorów DALE CPF3 0.5R (te co zamawiane były razem u vuy'a) albo 8szt takich/podobnych rezystorów? Niestety w 4szt za szybko uciąłem wyprowadzenia i teraz brakuje im trochę centymetrów w moim zagospodarowaniu.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    JKoch Współtwórca

    JKoch

    Opublikowano
    Opublikowano

    Witam



    Został mi jeszcze jeden komplet MJ15003/MJ15004 ze ostatniego zamówienia od Mouser'a (pomierzony, parowany). Cena , jak za pozostałe komplety: 104,97zł. Zainteresowanych proszę o wiadomość na PW.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    adigrzelczak Entuzjasta

    adigrzelczak

    Opublikowano
    Opublikowano

    Wczoraj spotkało mnie nieszczęście:-(

    Postanowiłem założyć lepsze chłodzenie na drivery i przy okazji je wymieniłem. Wylutowałem te z zamówienia Vuy'a i wykorzystałem od JKocha.

    Wszystko poskładałem posprawdzałem czy nie ma zwarć, czy obudowy tranów odizolowane są od obudowy. Jedną końcówkę odpaliłem bez problemów. Ustawiłem na razie prądzik 1A na tran, natomiast z drugą końcówką był problem, po podłączeniu do sieci wystrzelił Q111 czyli MJE 15033.

    Teraz nie wiem czy pozostałe trany z płytki nie poleciały. Jak sprawdzić bez wylutowywania? Niestety z płytki o takiej grubości niesposób coś wylutować nie mówiąc już o ponownym wlutowaniu. I co mogło być przyczyną wybuchu? Podróbka?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    janosikx Poszukiwacz

    janosikx

    Opublikowano
    Opublikowano

    Wczoraj spotkało mnie nieszczęście:-(

    Postanowiłem założyć lepsze chłodzenie na drivery i przy okazji je wymieniłem. Wylutowałem te z zamówienia Vuy'a i wykorzystałem od JKocha.

    Wszystko poskładałem posprawdzałem czy nie ma zwarć, czy obudowy tranów odizolowane są od obudowy. Jedną końcówkę odpaliłem bez problemów. Ustawiłem na razie prądzik 1A na tran, natomiast z drugą końcówką był problem, po podłączeniu do sieci wystrzelił Q111 czyli MJE 15033.

    Teraz nie wiem czy pozostałe trany z płytki nie poleciały. Jak sprawdzić bez wylutowywania? Niestety z płytki o takiej grubości niesposób coś wylutować nie mówiąc już o ponownym wlutowaniu. I co mogło być przyczyną wybuchu? Podróbka?



    wymien ostatnie drivery

    mi sie tez tak stało jak podpiołem zle zasilanie przez nieuwage

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    adigrzelczak Entuzjasta

    adigrzelczak

    Opublikowano
    Opublikowano

    Źle podpiąłeś zasilanie tzn pomyliłeś + z -?

    U mnie zasilanie było podłączone ok (nie pomyliłem + z -).

    Drivery wylutowałem i okazało się że poza tym MJE15033 wszystkie są ok.

    Trany wyjściowe tez przetrwały, wszystkie diody na PCB też. Nie wiem jak pozostałe trany na PCB - nie chce ich wylutowywać.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    piotr_37 Kompan

    piotr_37

    Opublikowano
    Opublikowano

    Źle podpiąłeś zasilanie tzn pomyliłeś + z -?

    U mnie zasilanie było podłączone ok (nie pomyliłem + z -).

    Drivery wylutowałem i okazało się że poza tym MJE15033 wszystkie są ok.

    Trany wyjściowe tez przetrwały, wszystkie diody na PCB też. Nie wiem jak pozostałe trany na PCB - nie chce ich wylutowywać.



    Podłącz bez wyjściowych mocy, zasilanie poprzez opory 100R ,pomierz trany woltomierzem na złączu b-e, c-e.

    A tak w ogóle to współczucie :(.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    janosikx Poszukiwacz

    janosikx

    Opublikowano
    Opublikowano

    Podłącz bez wyjściowych mocy, zasilanie poprzez opory 100R ,pomierz trany woltomierzem na złączu b-e, c-e.

    A tak w ogóle to współczucie :(.



    tranzystory to dwie diody podłaczone odpowiednio. Uszodzenie przejawia sie albo zraciem, albo przerwą.

    Patrzysz na schemat i sprawdzasz - w 99% nie trzeba wylutowywać by sprawdzic



    ja wymieniłm te trankzystory bo podpinając przeciwnie zasilanie stworzyłem piekną drogę dla prądu i to duzego :(

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    janosikx Poszukiwacz

    janosikx

    Opublikowano
    Opublikowano (edytowane)

    jakiej mocy powinny być rezystory emiterowe?

    Ja mam 5w i sa ciepłe



    prawo Ohma działa :)

    P=R*I*I









    PS

    JKoch - trankzystorki dotarły - dzięki

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez janosikx
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    selth Uczeń

    selth

    Opublikowano
    Opublikowano

    JKoch,



    Tranzystory dotarły. Dzięki za zorganizowanie parowania i zakupu. Teraz już tylko muszę kupić całą resztę i może za dwa lata będzie pierwsza próba odpalenia.



    pozdrawiam

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    adigrzelczak Entuzjasta

    adigrzelczak

    Opublikowano
    Opublikowano (edytowane)

    Czy można połączyć cieńkim przewodem wyjście Out z PCB z rezystorami emiterowymi tranzystorów wyjściowych?

    Dodatm że rezystory emiterowe połączone są przewodem 4mm2 puszczonym na gniazdo głośnikowe. Przewód jaki chcę puścić z PCB do rezystorów ma ok 0,5mm2.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez adigrzelczak
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    janosikx Poszukiwacz

    janosikx

    Opublikowano
    Opublikowano

    Czy można połączyć cieńkim przewodem wyjście Out z PCB z rezystorami emiterowymi tranzystorów wyjściowych?

    Dodatm że rezystory emiterowe połączone są przewodem 4mm2 puszczonym na gniazdo głośnikowe. Przewód jaki chcę puścić z PCB do rezystorów ma ok 0,5mm2.



    Wszystko można i działac bedzie - tylko jak



    To co Ci moge zasugerować to minimalna ilość elementów i minimalna długośc przewodów - z doswiadcznia przekonałem sie ze grubość nie jest wyznacznikiem nr 1 :(, a jakośc uzytych elementów, przewodów.

    Jak to bedzie krótkie połaczenie i porzadnym przewodem to bym się pokusił

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    adigrzelczak Entuzjasta

    adigrzelczak

    Opublikowano
    Opublikowano

    Długość tego połączenia to ok 2-3cm. Przewód 4mm2 w PCB mi nie wejdzie dlatego chciałem połączyć przewodem 20AWG solid core z miedzi monokrystalicznej Neotecha w teflonie.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    andrejos1 Kompan

    andrejos1

    Opublikowano
    Opublikowano

    Długość tego połączenia to ok 2-3cm. Przewód 4mm2 w PCB mi nie wejdzie dlatego chciałem połączyć przewodem 20AWG solid core z miedzi monokrystalicznej Neotecha w teflonie.

    i tak zrób bo to dobry kabel. a ta zabojcza długość 2-3cm to jest nic.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
