pcb krell ksa 50

[JKoch]

Witam



Przedłuża się realizacja drugiej partii pcb do Krell'a. Dzisiaj dzwoniłem do Merkaru z pytaniem o termin ich wykonania. Niestety wciąż nie udało się im kupić laminatu 3,2mm. Dostępne na rynku kawałki tego laminatu są zbyt małe, aby zrealizować nasze zamówienie. Nie są w stanie również podać terminu realizacji zamówienia. PCB mogą wykonać na laminacie 2,4mm. Nie wiem jeszcze czy z Cu 50um czy 100um - muszą to sprawdzić. Pytanie do wszystkich oczekujących: co robimy? Czekamy czy zamawiać na cieńszym laminacie? Oczywiście z powodu zmiany laminatu do zwrotu byłaby drobna różnica w cenie. Proszę o odpowiedzi na PW.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adigrzelczak]

Odpalony kanał, w którym spalił się Q111. Przyczyna była błacha ale przestrzegam przed podobnym błędem. Na PCb pod radiator driverów są 4 ostwory pod śruby M3. 2 skrajne otwory znajdują się bardzo blisko ścieżek. Radiator od driverów mam założony od strony druku i przykręcony jest śrubkami przechodzącymi przez te 2 skrajne otwory. Założyłem pod śruby podkładki i one zrobiły zwarcie ścieżek do masy. Po wymianie driverów i zamianie podkładek z metalowych na polamid wszystko działa.



Mam jeszcze takie spostrzeżenia:

Wzmacniacz buczy. Po włożeniu ucha do głośnika słychać brum. Z odległości 0,5m nie jest już słyszalny jednak wszystkie poprzednie moje wzmacniacze tego zjawiska nie posiadały. Myślałem, że to wina masy. Już próbowałem zwierać ze sobą masy na gniazdach głośnikowych i do obudowy, poźniej na wejściu wzmacniacza i nic to nie daje. Nawet po zwarciu wejścia do masy słychać brum. Czyżby to wina PCB?

Nie stosowałem żadnych rezystorów przy łączeniu mas - nigdy mi nie były potrzebne.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kolmen]

Witam



Przedłuża się realizacja drugiej partii pcb do Krell'a. Dzisiaj dzwoniłem do Merkaru z pytaniem o termin ich wykonania. Niestety wciąż nie udało się im kupić laminatu 3,2mm. Dostępne na rynku kawałki tego laminatu są zbyt małe, aby zrealizować nasze zamówienie. Nie są w stanie również podać terminu realizacji zamówienia. PCB mogą wykonać na laminacie 2,4mm. Nie wiem jeszcze czy z Cu 50um czy 100um - muszą to sprawdzić. Pytanie do wszystkich oczekujących: co robimy? Czekamy czy zamawiać na cieńszym laminacie? Oczywiście z powodu zmiany laminatu do zwrotu byłaby drobna różnica w cenie. Proszę o odpowiedzi na PW.



Zaczekam na grubszy laminat , nawet gdyby miało to trwać 12 miesięcy :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kuzyn55]

Adigrzelak:

"Mam jeszcze takie spostrzeżenia:

Wzmacniacz buczy. Po włożeniu ucha do głośnika słychać brum. Z odległości 0,5m nie jest już słyszalny jednak wszystkie poprzednie moje wzmacniacze tego zjawiska nie posiadały. Myślałem, że to wina masy. Już próbowałem zwierać ze sobą masy na gniazdach głośnikowych i do obudowy, poźniej na wejściu wzmacniacza i nic to nie daje. Nawet po zwarciu wejścia do masy słychać brum. Czyżby to wina PCB?

Nie stosowałem żadnych rezystorów przy łączeniu mas - nigdy mi nie były potrzebne."



To co piszesz teraz jest bardzo niepokojące. Jeszcze niedawno pisałeś tak:



"REWELACJA!!!!



Ten wzmacniacz jest tak cholernie dobry że przez długi czas chyba za nic sie nie będę brał.

Na razie słucham z biasem 0,55A na tran przy napięciu zasilania +-50V.

Kombinuję nowe chlodzenie dla driverów. Jak skończę to podrzucę do pieca do 1,2A na tran...chociaż nie wiem czy warto przy tym poziomie dźwięku. W końcu czuję się jakbym słuchał muzyki na żywo:-)

Aż boję się pomyśleć co będzie jak skończę DACa Waldka i podłączę Shigaclona:-D "



Czy brumią oba kanały, czy tylko ten w którym było uszkodzenie? I czy było tak od początku, czy ten brum pojawił sie teraz?



I pytanie do kolegów: Czy ktoś z was uruchomił ten wzmazniacz na nowych PCB i jak to u was wygląda?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adigrzelczak]

Fałszywy alarm. Miałem zimny lut przy połączeniu masy. Jest cisza więc Panowie składajcie i słuchajcie bo warto.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[JKoch]

Witam



Jeden z użytkowników zamawiających tranzystory zrezygnował, zatem został jeden pomierzony komplet do sprzedaży. Cena 104,97zł/1 kpl stereo.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[IrekF]

Witam



Jeden z użytkowników zamawiających tranzystory zrezygnował, zatem został jeden pomierzony komplet do sprzedaży. Cena 104,97zł/1 kpl stereo.



Chętnie wezmę, wysyłam wiadomość na priv.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mae]

Witam



Gdyby któryś z kolegów posiadał nadwyżki jakichkolwiek elementów do KSA50 to proszę o pw.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mae]

Jeszcze jedno pytanie:

Przeglądając wątek znalazłem sporo informacji dotyczących trafa i sugerując się wpisami kolegów w zamówieniu na trafo poprosiłem o nawinięcie wtórnego przy rdzeniu i uzyskałem taką odpowiedź:





"Witam,



W przypadku trafa pracującego we wzmacniaczu klasy A proponuje nawinięcie

uzwojeń w standardowej kolejności ze wzgledu na możliwość dużo lepszej

impregnacji.

Krótko mówiąc trafo z uzwojeniem wtórnym przy rdzeniu będzie głośniejsze."





Jakie są Wasze doświadczenia?

jak traktować tę informację?



Co tak naprawdę daje uzwojenie wtórne przy rdzeniu?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[andrejos1]







Jakie są Wasze doświadczenia?

jak traktować tę informację?



Co tak naprawdę daje uzwojenie wtórne przy rdzeniu?





informacje traktuj powaznie:)

wtorne przy rdzeniu jest dobre dla wzm. w klasie AB.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[janosikx]

bawie się akurat clonem



sugestie - może komus się przydadzą:

1. trafo 500VA przy standardowym ustawieniu sie gotuje :(

2. uwaga na mocne chłodzenie ostatnich driverów

3. połoczeń min i min ich długości



Dzwiek super :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kuzyn55]

A jakie napięcie masz na kondensatorach zasilacza?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[janosikx]

A jakie napięcie masz na kondensatorach zasilacza?



w tej wersji akurat 40V

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[andrejos1]

jesli trafo ci sie gotuje to znaczy ze fatalnie nawiniete:)u mnie po calym dniu pracy jest tylko cieple a prad spoczynkowy to 1,2A

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[janosikx]

jesli trafo ci sie gotuje to znaczy ze fatalnie nawiniete:)u mnie po calym dniu pracy jest tylko cieple a prad spoczynkowy to 1,2A





trafo to pochodze X :( nie jest audio



ja dawałem po 1A na parkę tranów x4



Miałem wczesniej z toroidy 600W i ładnie-bardzo ładnie to pracowało -prady wtedy były mniejsze inne radiatory

mam jeszcze 2szt 400VA zapne je dzisiaj zobaczymy co pokaża :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[janosikx]

trafo to pochodze X :( nie jest audio



ja dawałem po 1A na parkę tranów x4



Miałem wczesniej z toroidy 600W i ładnie-bardzo ładnie to pracowało -prady wtedy były mniejsze inne radiatory

mam jeszcze 2szt 400VA zapne je dzisiaj zobaczymy co pokaża :)





........śmierć dla mostka :):):):)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[andrejos1]

śmierć dla mostka = śmierć dla tranów ????



coś chyba nie tak miałeś poskładane...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[andrejos1]

jesli ktos potrzebuje mam kpl tranow mocy do sprzedania (MJ15003/4 ON)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[janosikx]

śmierć dla mostka = śmierć dla tranów ????



coś chyba nie tak miałeś poskładane...



trany były odpiete :)

niestety przy duzej pojemnosci nieodzowny staje sie soft start :(

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość piotrektychy]

czy można się jeszcze załapać na komplet płytek, czy już kaplica ?

[mae]

witam

Kompletuję elementy do KSA50 i zastanawiam jakie rezystory kupić.

Z wątku wynika że większość stosuje Vishay Dale CMF60, jednak częściej w ofertach sprzedaży pojawiają się CCF60.

nalazłem takie info:

"CMF60 to 0,5 watowe wersje militarne o zakresie pracy od -55deg do +175deg

CCF jak wyzej tylko od -65deg do + 165deg"

Czy to jedyna różnica?

Czy można zastosować CCF60 zamiast CMF60 bez obaw o to że wzmacniacz "nie zagra"?



tak przy okazji - jeżeli ktoś miałby na zbyciu coś do Krella proszę o pw

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 23 Marca 2011 przez mae

[piotr_37]

Sądzę iż nie będzie wpływu, najważniejsze to skupić się na tranach - sparowaniu i oryginalności.Ich wpływ jest dość znaczny zarówno na offset DC jak i sam dźwięk .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 23 Marca 2011 przez piotr_37

[mae]

Sądzę iż nie będzie wpływu, najważniejsze to skupić się na tranach - sparowaniu i oryginalności.Ich wpływ jest dość znaczny zarówno na offset DC jak i sam dźwięk .

no właśnie... mam problem ze znalezieniem sparowanych tranzystorów (mam jedynie wyjściowe) sam nie posiadam możliwości dobierania ich w pary, a z ostatniego zamówienia już chyba nic nikomu nie zostało.

Prawdopodobnie tylko kolejne wspólne zamówienie i parowanie daje szansę na ich zdobycie.

Czy znajdą się zainteresowani?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[janosikx]

mam do pozbycia pcb z ostatniego zamówienia. Chetni niech piszą na PW



mam do pozbycia pcb z ostatniego zamówienia. Chetni niech piszą na PW



po trany do TME

kupowąłem u nich - parki pieknie siadają :)



mam do pozbycia pcb z ostatniego zamówienia. Chetni niech piszą na PW



mam do pozbycia pcb z ostatniego zamówienia. Chetni niech piszą na PW



po trany do TME

kupowąłem u nich - parki pieknie siadają :)



mam te płytki

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[janosikx]

Panowie co dajecie w miejce tych kondensatorów 2x1000uF/16V



Proszę o wypowiedzi tych co testowali



Dzięki

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[andrejos1]

Panowie co dajecie w miejce tych kondensatorów 2x1000uF/16V



Proszę o wypowiedzi tych co testowali



Dzięki



ja dalem BC Component (takie niebieskie) i chyba na 63V. gra mi to bardzo dobrze.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[janosikx]

mam do pozbycia pcb z ostatniego zamówienia. Chetni niech piszą na PW



mam do pozbycia pcb z ostatniego zamówienia. Chetni niech piszą na PW



po trany do TME

kupowąłem u nich - parki pieknie siadają :)







mam te płytki



płytki dalej aktualne



już dwóch "klientów" odpadło => niech piszą naprawdę zainteresowani na PW, bo nie mam czasu na dziecinne zabawy!!(szanujmy sie nawzajem)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Zigi]

płytki dalej aktualne



już dwóch "klientów" odpadło => niech piszą naprawdę zainteresowani na PW, bo nie mam czasu na dziecinne zabawy!!(szanujmy sie nawzajem)



Napisałem na PW

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mae]

Witam

Gdyby ktoś zrezygnował z budowy KSA50 chętnie odkupię komplet elementów

A nadzień dzisiejszy pilnie jest mi potrzebny komplet sparowanych tranów (bez tr. mocy)

gdyby ktoś miał proszę o PW

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[hi_aro]

Witam,

ma do sprzedania elementy do do budowy KSA50II.

W skład zestawu wchodzą:

- dwie płytki

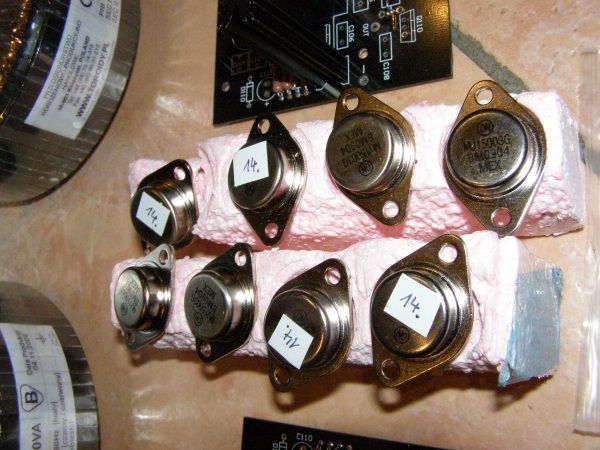

- dwa komplety elementów, oporniki i sparowane trany przez kolegę Vuy.

- dwa transformatory 450VA, 2x30V + 9V w wersji audio z firmy "Toroidy"

- duży radiator 230/230/150mm



Jak widać brakuje tylko kilka elementów, kondensatory i kilka diód.

Sprzedaję cały zestaw. Cena 750PLN + koszty wysyłki.

Niestety nie mam czasu na skończenie projektu.
