pcb krell ksa 50

[V343]

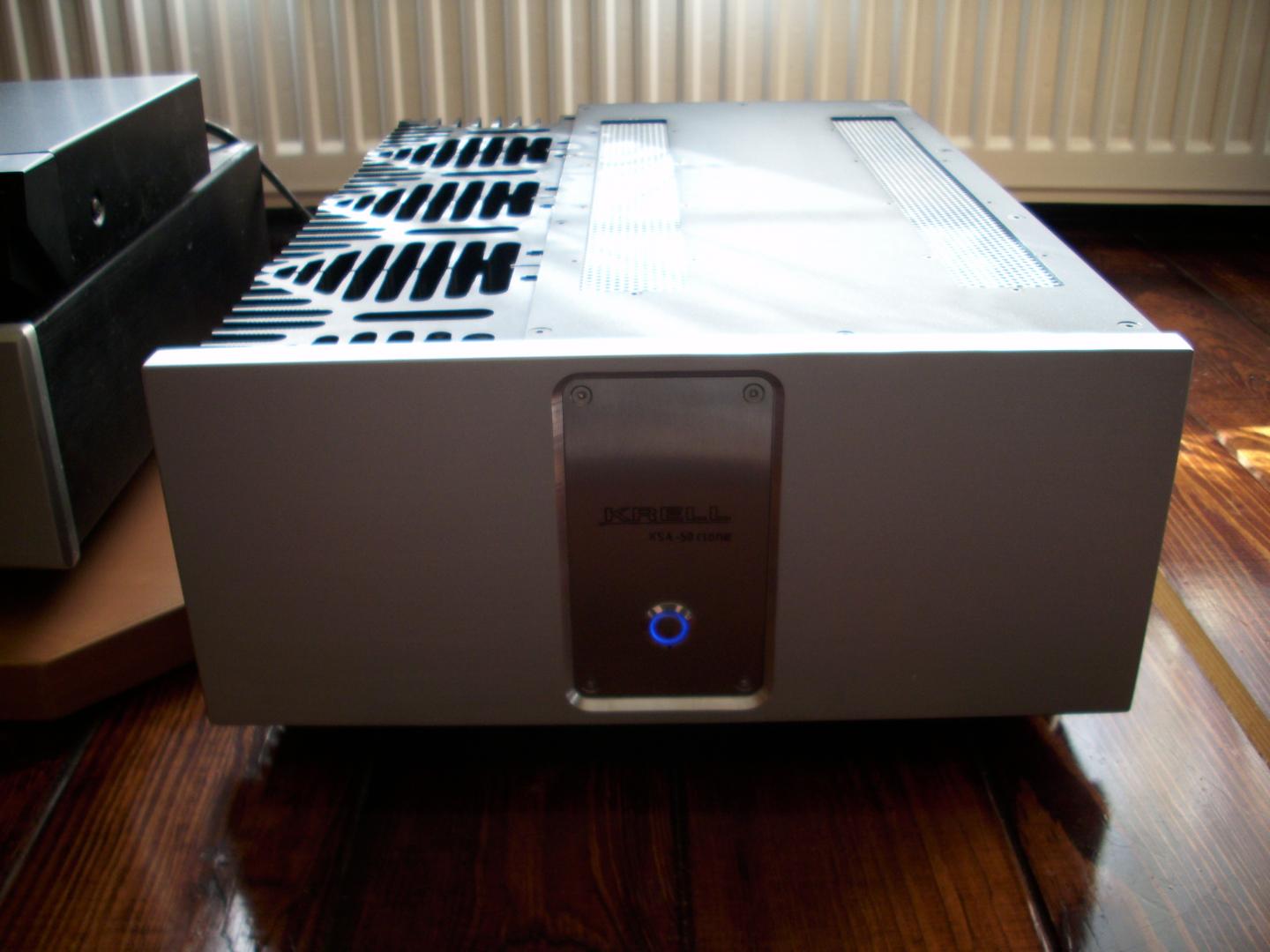

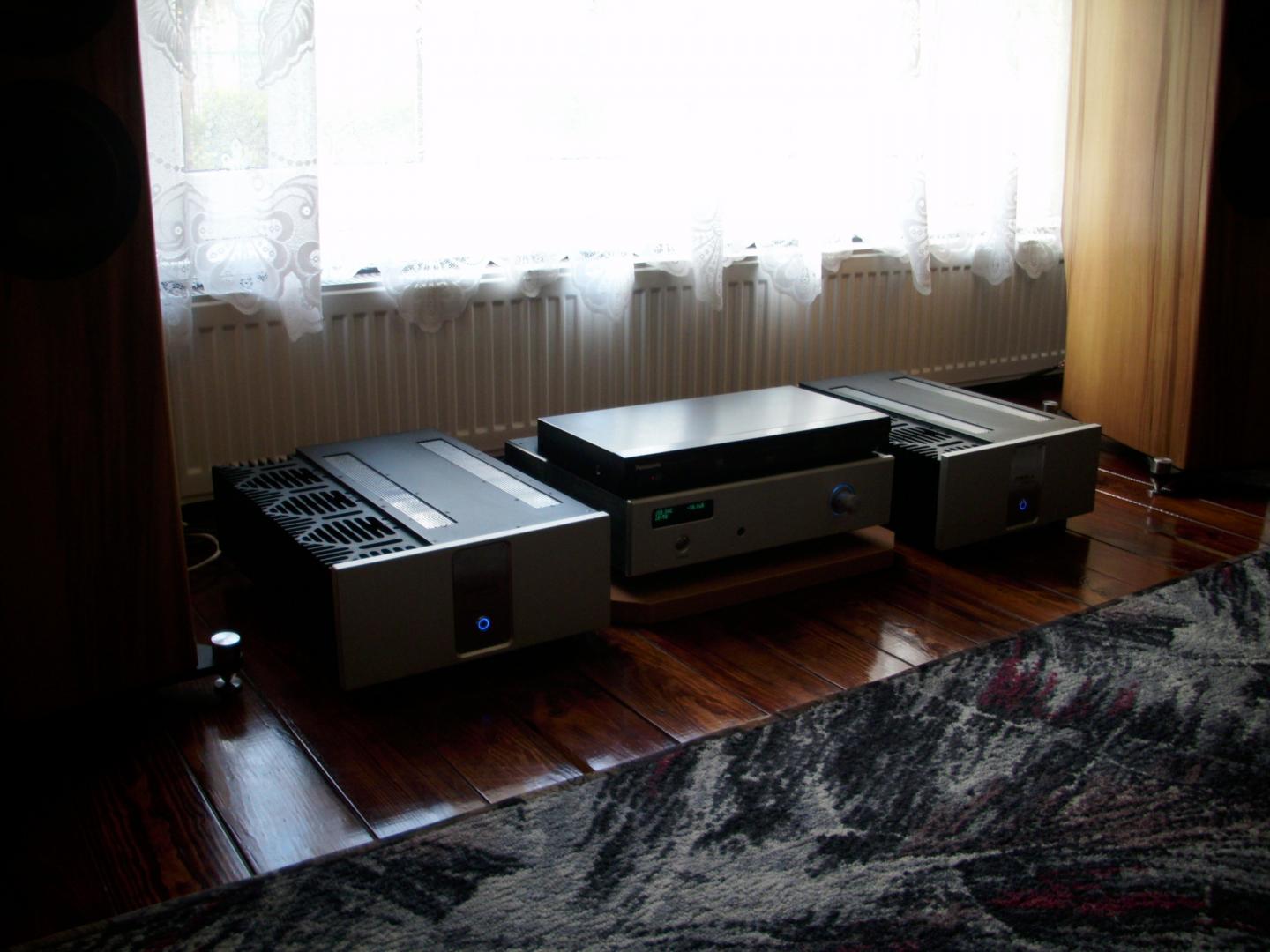

Nowe szaty króla:))



cd.



/

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 17 Kwietnia 2012 przez V343

[Sav!O]

szczena mi opadla ....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adigrzelczak]

Piekna konstrukcja. Ja swoje monobloki bardzooo wolno koncze. Gdzie anodowales i frezowales panele? A ten preamp to co to za cudenko? Masz zdjecia w srodku?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 17 Kwietnia 2012 przez adigrzelczak

[Bogdan]

wczoraj wyjąłem ze strychu mojego klona Krella KSA50 i mimo, że u mnie nie pracuje w tak głębokiej klasie AB jak oryginały, to brzmi naprawdę znakomicie. Nie słuchałem go ze dwa lata i zapomniałem jaki to dobry sprzęt. Ostatnio u mnie tylko klon Accuphase E407 zagrał na poziomie KSA50, inaczej ale na podobnym poziomie jakościowym.

Czelam na mój nowy zakup - Quada 520f - ciekawy jestem porównania, ale już dzisiaj widzę ,że tego klona Krella warto jest zbudować na najwyższym poziomie, bo to jest dobry sprzęt. Wydaje mi się , że gdybym go zrobił żeby mógł pracować z zalecanymi prądami spoczynkowymi , to grał by jeszcze o poziom lepiej, ale i tak bas jest najwyższej próby, przestrzeń i bardzo fajna średnica - wysokie też ok.

Okazało się , że moje preampy ( amplitunery ) używane z wygodnictwa degradowały brzmienie - one zagrałyby lepeij gdzyby nie paskudztwo do konfiguracji głośników - układy do sumowania sygnałów w torze audio, gdyby ten proces odbywał się cyfrowo przed DAC , to dałoby się to wycisnąć sporo z amplitunerów, ale niestety w tych wszystkich które miałem te sumatory i dodatkowe filtry wciśnięte są w tor audio :-( nawet w Yamaszce DSP-E800 - co robić - Nakamichi AV10 jest najlepsze w audio , ale sumatorek też ma.

Lampucera też mi robi kluchę z basu, jedynie non-os na TDA1543 i DAC na CS8414/SM5813/AD1865 daja radę. Dzisiaj pogram jeszcze przetwornikiem z ebaya na AK4396 - mam nadzieję na dobry dźwięk

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[V343]

Nowe szaty króla:))



cd.



/

Sprzedam,wiecej w

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mae]

>> V343 - jaki wzmacniacz jest następcą Krella ? :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[V343]

>> V343 - jaki wzmacniacz jest następcą Krella ? :)

No cóż trudno powiedzieć:)

Powodem sprzedaży jest drugie hobby.

Narazie zastapie czymś budżetowym ,pózniej powstanie coś równie zacnego:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

Od ostatniego mojego wpisu minęło troche czasu,a żedzisiaj sprzedawałem Quada 520 i ponieważ owiedził mnie kupujący. który okazał się podobnie nawiedzony jak ja, więc zacząłem wyjmowac z garażu inne wzmacniacze, tym razem mojej konstrukcji i nie wiem jak mogłem wcześniej myśleć i słyszec inaczej - klon Krella KSA50 położył Quada i klona Acccu E407 ( sama końcówka mocy ). Primare SPA20 też . Miałem mu trochę do zarzucenia brak blasku, ale po pierwsze to raczej szlachetność bez syczenia , a po drugie podniosłem prąd spoczynkowy z 250 mA do 0,7 A na każdą gałąź i on nabrał soczystości i odrobinę blasku - teraz brzmienie sie wyrównało. to jest suuuuper wzmacniacz - jednak klasyk pierwsza liga !!! Niestety moja konstrukcja nie pozwala na utrzymanie na dlużej wysokich prądów spoczynkowych :-( żałuję ,że nie zrobiłem go docelowo - byłoby trochę drożej , ale nie musiałbym już szukać.to jest ekstraklasa - równy, szlchetny , rozdzielczy w każdym zakresie pasma - jego siła jest wyrownane brzmienie bez uwypuklania żadnego zakresu i idealna kontrola basu niskiego i wyższego , gorąca średnica i bardzo ładne wysokiej klasy wysokie.



czy ktoś ma na sprzedaż takie plytki ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kuzyn55]

Miło przeczytać Twoją opinię Bogdan o tym Krellu. W końcu kilka wzmacniaczy tutaj przetestowałeś. Mnie też podoba się jego brzmienie. A płytkami, które są na zdjęciu zajmował się JKoch. Napisz do niego, może coś mu zostało. Ewentualnie, jeżeli byłoby kilku chętnych, może uruchomiłby kolejne zamówienie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mae]

podniosłem prąd spoczynkowy z 250 mA do 0,7 A na każdą gałąź i on nabrał soczystości i odrobinę blasku - teraz brzmienie sie wyrównało. to jest suuuuper wzmacniacz - jednak klasyk pierwsza liga !!!



W pełni się zgadzam z kolegą, mój klon pracuje z prądem 1,4 A na tranzystor i również brzmi znakomicie.

Znajomy miał komplet takich płytek, zapytam czy nie zechce się z nimi rozstać :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ja_brzoza]

Domyślam się jak marne są szanse, ale nie ma ktoś 2SC2238/2SA968 z zamówienia, których byłby gotów się pozbyć? Mam grającego KSA-50 by nowy11, ale mam też płytki JKoch i trochę mnie korci zrobić "upgrade". Czy ktoś porównywał KSA-50 robione na tych dwu PCB?



Pozdr

Łukasz

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

mam dokładnie ten sam problem - a może stosować nowsze zamienniki Toshiby ?



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



są ale ten Polida jest chyba niepewny, ponoć ad1865 od niego nie chodziły



są też używki, ale gość mi odpisal że może dobrać N z N i P z P ale nie da rady w pary komplementarne :-(



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ja_brzoza]

Widziałem te aukcje. Polida sprzedał ich już sporo (ma kilka aukcji z nimi), ale jak piszesz to nie jest pewny sprzedawca... Ja odpaliłem dwa dni temu swojego Krella (po długim odłożeniu go "na półkę") po powrocie od kumpla, u którego porównywaliśmy mojego Naima z jego klonem Accu 450. Naim zagrał bardzo przyjemnym dźwiękiem z barwną średnicą, wokale damskie były (dla mnie) przyjemniejsze niż z Accu, ale dynamika, "drajw" na korzyść 450-ki. Po powrocie postanowiłem odkopać KSA-50 i on naprawdę fajnie gra, chociaż trochę brakuje mi w nim "blasku", otwartości samej góry. Kol. adigrzelczak kiedyś w rozmowie wspominał, że właśnie braki w wysokich tonach zniknęły po przejściu na nowe płytki (to też trochę inny układ). Ale detale, dynamika, "faktura" dźwięków z Krella jest fajna.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mirrus]

Kupię płytkę do krella KSA50. Miałem okzaję posłuchać i dla mnie bomba.



Co do sprzedawcy Polida - lepiej nigdy u niego nie kupywać.

Ceny czasem zabójczo niskie i tym przyciąga. Zwłaszcza na scalaki, tranzystory. Ja raz się naciąłem, koledzy pięć razy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

Krel ma nieco przyciemnione wysokie tony, ale w stronę szlechetności, bo nic nie umyka moim zdanie, u mnie na Dali grandach, które sa dość jasne na górze było bardzo fajnie.

Z tym Naimem mnie zaskoczyło, miałem kiedys bardzo dawno klona Naima 135 i faktycznie grało super, właśnie z dobrym drivem , cekawe to porównanie do accu 450. Prawda jest też chyba taka ,ze wszystko zależy od całego systemu .



................. i osobistych preferencji, bo to wszystko dobre wzmacnaicze

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ja_brzoza]

Naim ma tą bardzo fajną cechę, że to dość prosty układ, tanio jest złożyć go na bardzo dobrych elementach, a do tego jest praktycznie zimny (nie grzeje się prawie zupełnie), jest bardzo ekonomiczny w użyciu (przy odpaleniu KSA na cały dzień to już trochę prądu i skutecznie ogrzewanie mieszkania :-)



Jest też tak jak piszesz, gra 'system', do tego każdy też lubi co innego a i pewnie wrażliwość na dźwięki też każdy ma różną.



Ciekaw jestem na ile są różnice w graniu pomiędzy pcb nowy11 a JKoch.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mirrus]

Jaka jest czułość tej końcówki. Czy 2Vrms wysrarczą do pełnego jej wysterowania ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MARER]

Co do sprzedawcy Polida - lepiej nigdy u niego nie kupywać.

Ceny czasem zabójczo niskie i tym przyciąga. Zwłaszcza na scalaki, tranzystory. Ja raz się naciąłem, koledzy pięć razy.



Ja kupowałem u Polidy kilkukrotnie i jedyne co mnie u niego wkurzyło to przy pierwszych zakupach nachalne prośby o wycofanie ofert zakupu ...oczywiście już po otrzymaniu towarów ...ceny ma niskie i w taki sposób robi w balona Ebay i liczy na zwrot kosztów sprzedaży.

Po za tym towar całkiem OK ...czas realizacji nie odbiegajacy od innych sprzedawców z tamtych stron.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[mirrus]

To miałeś szczeście, to zależy też jakie elementy się kupuje. Zakupiłem wzmacniacze operacyjnie IRC - te działają dobrze.

Do diaska przecież nie wszystko jest podrabiane.

Ps. napisały do mnie trzy osoby, które twierdzą to samo, że frajer, naciągacz itp. Jeden stracił ponoć u Polidy prawie 200$.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

chyba lepiej kupić 2SA1837 2SC4793 , które sa następcami

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kuzyn55]

Jaka jest czułość tej końcówki. Czy 2Vrms wysrarczą do pełnego jej wysterowania ?



Do pełnego wysterowania (dla obciążenia 8 Ohm) wystarczy ok 0.8 V.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[andrejos1]

nie tylko wartość 0,8V to wszystko, pamiętać trzeba o wydajnośco prądowej źródła. to że źrodło daje 2V a wydajności prądowej nie ma wystarczającej dla wzmacniacza o niskiej impendancji wejściowej dźwięk z takiego połączenia jest bez werwy i dynamiki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kuzyn55]

nie tylko wartość 0,8V to wszystko, pamiętać trzeba o wydajnośco prądowej źródła. to że źrodło daje 2V a wydajności prądowej nie ma wystarczającej dla wzmacniacza o niskiej impendancji wejściowej dźwięk z takiego połączenia jest bez werwy i dynamiki.



To 0,8 V wynika z tego, co wiemy na pewno. Czyli z wartości współczynnika wzmocnienia tego Krella. Ponieważ nie wiemy o jakim konkretnie źródle mowa (czyli nie wiadomo nic o jego wydajności prądowej), to trudno dyskutować na ten temat.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[andrejos1]

niekoniecznie, bo wiadomo że krell ma niską impendancję wejściową więc nie jest łatwy do wysterowania i warto o tym pamietać chcąc mu dobrać odpowienie źródła którym chcemy go wysterować.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adigrzelczak]

Czy mógłby mi ktoś zmierzyć jaki prąd pobiera sama PCB przy ustawieniu prądu spoczynkowego ok 0,9A na tran i przy odłączonych tranzystorach wyjściowych? Planuję podłączyć stabilizator napięcia pod PCB i zastanawiam się czy taki układ to uciągnie. Niestety część zasilacza z krella została wymontowana i wykorzystana do Naima dlatego nie mogę sprawdzić.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 18 Maja 2013 przez adigrzelczak

[mae]

Widzę że dawno nikt tu nie zaglądał, ludzie chyba nie zdają sobie sprawy że ksa50 to rewelacyjny wzmacniacz:)

Niestety stała się rzecz straszna: mój ulubiony klon poszedł z dymem a dokładnie jego trany końcowe.



Czy ktoś ma na zbyciu komplet parowanych tranów?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek]

Co oznacza skrót "TRASF." ?



Gdzie podpinac tą masę?



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kuzyn55]

Co oznacza skrót "TRASF." ?



Gdzie podpinac tą masę?



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



TRASF: punkt połączenia uzwojeń wtórnych transformatora + masa głośnika

ALIM E SIGNALE: Masa gniazda wejściowego (masa płytki wzmacniacza)

TELAIO: obudowa

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek]

>kuzyn55



Dziękuję serdecznie za wyczerpującą odpowiedź.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adigrzelczak]

Taka uwaga: ja u siebie nie podłączałem mas za pomocą rezystorów, które znajdują się na schemacie pokazanym przez kolegę Jurka. Efekt był taki, że nic nie brumiało. Jest w wątku wpis jednego z kolegów, który rezystory zastosował i miał problem z przydźwiękiem. Polecam zrobić tak:

Wspólny punkt masy dla jednego kanału na zaciskach kondensatorów - od tego przewód do GND do zasilania PCB, następny do gniazda głośnikowego, oraz środkowe odczepy transformatora. Z PCb na gniazdo RCA przewód sygnałowy i GND. Przy gniazdku RCA łączymy masę z obudową.
