pcb krell ksa 50

Bogdan

Przez Bogdan ,
w DIY

 Udostępnij
Tematy
  • Pokaż nowe odpowiedzi

    • Rekomendowane odpowiedzi

    • 2 tygodnie później...
    bikoz Współtwórca

    bikoz

    Opublikowano
    Opublikowano

    jaki schemat?

    tu na tej stronie jest wszystko

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    ja więcej nic nie mam

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    bikoz Współtwórca

    bikoz

    Opublikowano
    Opublikowano

    zaraz popatrzymy

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

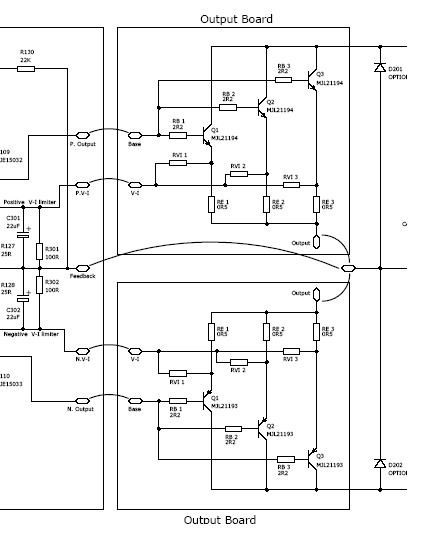

    post-2460-100005294 1189177512_thumb.jpg

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    bikoz Współtwórca

    bikoz

    Opublikowano
    Opublikowano

    jedną pcb wykorzystujemy do tranów P,a drugą do N

    nie używamy tych rezystorków RV-I ,bo one sa opcjonalne i nie zaimplementowane w naszym clonie,nie używamy również tych diod widocznych na schemacie

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    bikoz Współtwórca

    bikoz

    Opublikowano
    Opublikowano

    pinu nr 3 z tego obrazka nigdzie nie podłączamy

    pin nr 1 zasilanie na colector tranów

    pin 2 n output lub p output,zależnie którą stronę podłączamy

    pin nr 4 output

    mam nadzieję ,że wswzystko już będzie jasne

    hej

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    bikoz Współtwórca

    bikoz

    Opublikowano
    Opublikowano

    nie pamiętam dokładnie,czytałem gdzieś na diyaudio o tym

    moje kolumny mają nom 6ohm i spadają do ok 3 i ja chciałem dać rezystory 1ohm

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    bikoz Współtwórca

    bikoz

    Opublikowano
    Opublikowano

    nominalna znaczy taka jaką przewidział producent

    w danych technicznych kolumn zwykle jest też podane do jakiej minimalnej wartości ta impedancja może spaść

    przy odtwarzaniu muzyki

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    • 3 tygodnie później...
    kubedes Entuzjasta

    kubedes

    Opublikowano
    Opublikowano

    Matthew, 27 Wrz 2007, 15:13



    >panowie, jak gra ten krell? wporównaniu do A5, A30.. ogólnie jak gra



    Maciek, no co Ty?

    Znowu tranzystor? Lampę zrób - GM70 miałeś wałkować!

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    voldemort Poszukiwacz

    voldemort

    Opublikowano
    Opublikowano

    panowie, jak gra ten krell? wporównaniu do A5, A30.. ogólnie jak gra



    musimy umuwic się na mały odsłuch to posłuchasz krella tylko w wersji 100

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    • 2 tygodnie później...
    wojtekr Entuzjasta

    wojtekr

    Opublikowano
    Opublikowano

    Chodzi mi o to, że Q111 ma być "Fitted on main heatsink" ale jest to dosyć skomplikowane przy obudowie, którą planuję więc czy ktoś wie jak to ominąć.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    • 5 tygodni później...
    • 1 miesiąc temu...
    Bogdan Wschodząca gwiazda

    Bogdan

    Opublikowano
    • Autor
    Opublikowano

    Dzisiaj po raz drugi odpaliłem Krella KSA50, tym razem na płytkach nowego11 i tranzystorach Onsemi. Razy jak to gra!!!!!!!

    Perfekcja i tyle.

    Jaką ten wzmacniacz ma przestrzeń. Narazie odpaliłem go na jednym transformatorze toroidalnym 600 W 2x33 V, ale drugie czeka. Aż boję się cokolwiek zmieniać., bo jest rewelacyjnie.

    Nie ma jeszcze obudowy.

    Ten wzmacniacz z moimi kolumnami Dali 450 ( z wymienionym tweeterem na Dynaudio ) i z Sony CDP970 tworzy baaaaaardzo dobry system, ale jeszcze będzie próba z NonOs na TDA1543, bo lubię jego analogowość.

    Szukacie nirwany, a wciąż nie możecie się zdecydować, zróbcie Krella.

    Wcześniej używałem tranzystorów z TME i grało ładnie,ale teraz na onsemi jest bajka. MPSA42/92, MJE15032/33 i MJE15003/4 to jest to.

    Nie ma żadnych szumów, a dźwięk jest krystaliczny.

    Gitara akustyczna brzmi jak prawdziwa.

    Myślałem ,że potrzebne są szybsze tranzystory, nic bardziej mylnego.

    Mam amplituner CA 540R i koncówkę Nakamichi PA5 i oba klocki wymiękają.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Bogdan Wschodząca gwiazda

    Bogdan

    Opublikowano
    • Autor
    Opublikowano

    Acha gra w klasie AB ( 0,15 A na każdą gałąź , czyli 0,3 A na kanał ).

    Nawet przy bardzo głośnym słuchaniu nie słychać żadnego spłaszczenia dźwięku.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Lubię to Lubię to ×
    Odnośnik do komentarza
    Udostępnij na innych stronach
    Bogdan Wschodząca gwiazda

    Bogdan

    Opublikowano
    • Autor
    Opublikowano

    Mam po dwie pary tr końcowych, przez szybkie miałem na myśli 2sc2240/2sa970 , 2sc2238/2sa968 jako drivery ( teraz mam mje 15032/33 ).
