Przedwzmacniacz+zasilacz lampowy (topologia Lamm)

[Gość]

...ja po bożemu, jedną sztukę uruchomiłem:)

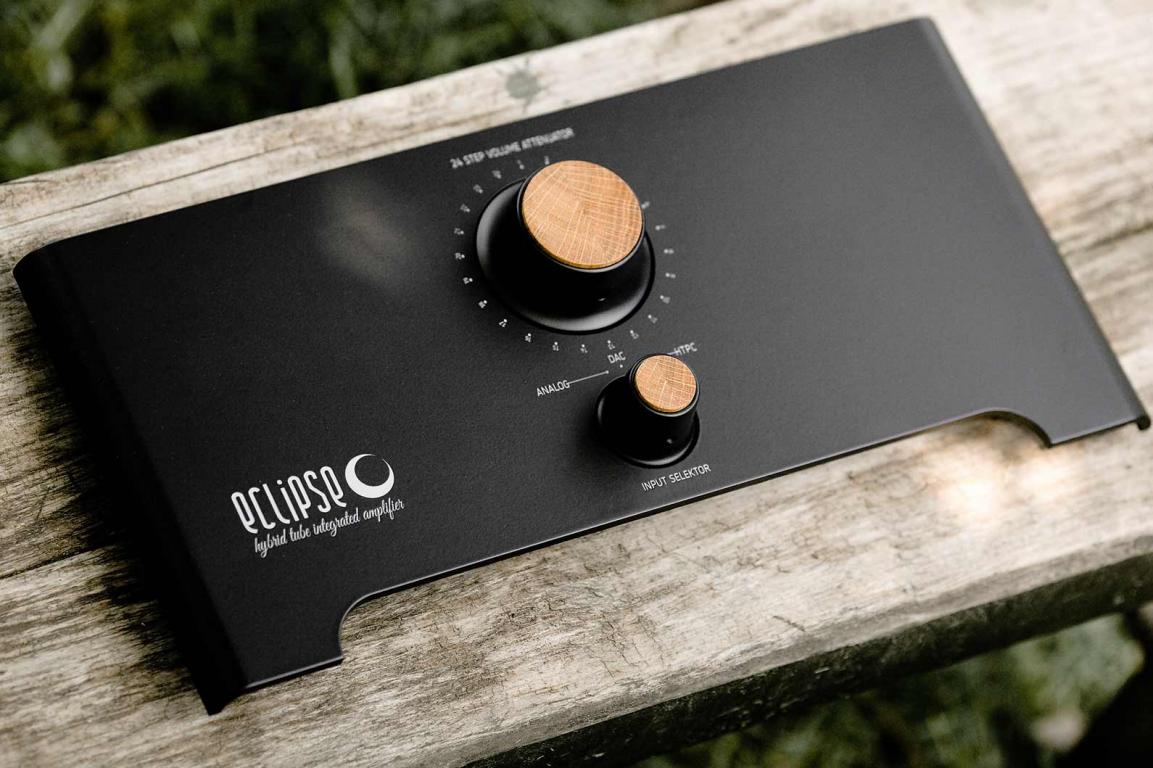

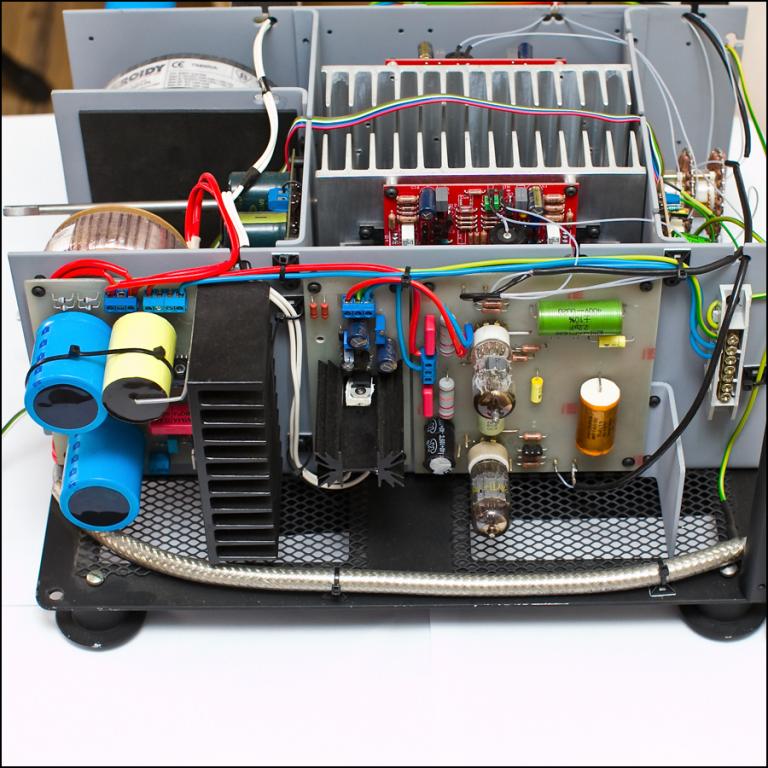

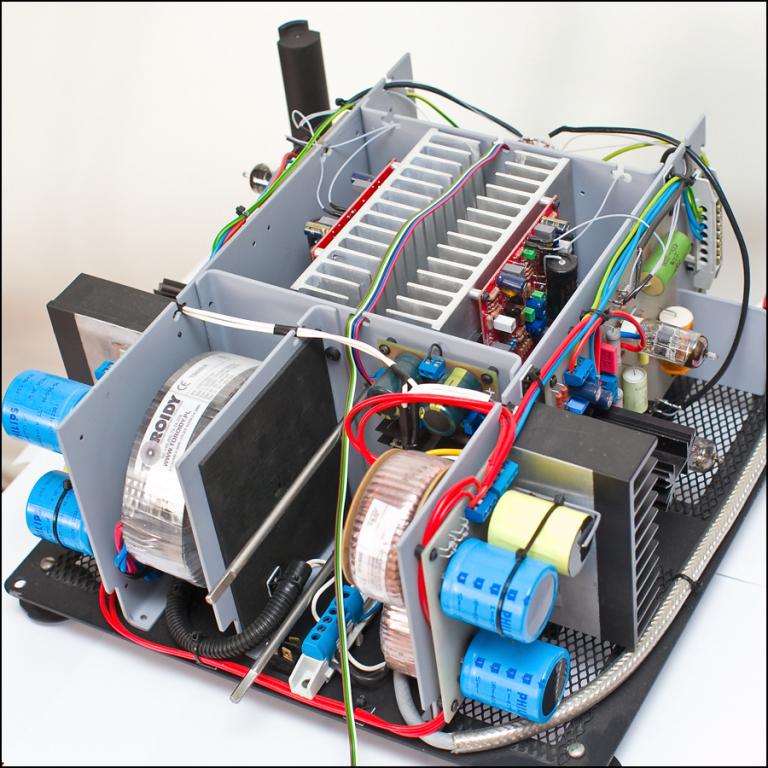

Na powyższych zdjęciach efekt finalny, jeszcze nie uporządkowane kable i bez boków, tylko front sobie leży. Na zdjęciu wraz z Ugodą, jako forumowa integra:)

Lampy - wejściowe RAYTHEON ( lata 50), wyjściowe Matsushita z lat 60'. Wybór przypadkowy, ale nie tylko moim zdaniem, sprawdził się. Testowałem jeszcze Holenderskie Philipsy e88cc SQ i były nieco mniej rozdzielcze, brakowało "blasku",

"kultowe" CCCP 6n23p z Saratova - nie moje granie (więcej basu i mniej rozdzielczości), a jako wejściowe Telefunkeny ...ECC81 - super grały, równym pasmem, pomiarów nie robiłem:)

Jak już pisałem - Lamm zasilany SALAS'em mkII, żarzenie na LM1085, zamiast potencjometru oczywiście drabinka "shunt" na ELMA 24 kroki. PCB wg projektu PiotaTychy, SALAS wg DIYAudio z modyfikacjami...Części - DALE, między stopniowy ruski teflon 10nF, wyjściowy ROE 1839, żadnej egzotyki

Gra super, nie tylko moim zdaniem...:)

Ferb wyrzuć tego lappa z zasilania i zastąp czymś zacniejszym to Ci jeszcze lepiej zagra ;)

[pit66]

...ja po bożemu, jedną sztukę uruchomiłem:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Na powyższych zdjęciach efekt finalny, jeszcze nie uporządkowane kable i bez boków, tylko front sobie leży. Na zdjęciu wraz z Ugodą, jako forumowa integra:)

Lampy - wejściowe RAYTHEON ( lata 50), wyjściowe Matsushita z lat 60'. Wybór przypadkowy, ale nie tylko moim zdaniem, sprawdził się. Testowałem jeszcze Holenderskie Philipsy e88cc SQ i były nieco mniej rozdzielcze, brakowało "blasku",

"kultowe" CCCP 6n23p z Saratova - nie moje granie (więcej basu i mniej rozdzielczości), a jako wejściowe Telefunkeny ...ECC81 - super grały, równym pasmem, pomiarów nie robiłem:)

Jak już pisałem - Lamm zasilany SALAS'em mkII, żarzenie na LM1085, zamiast potencjometru oczywiście drabinka "shunt" na ELMA 24 kroki. PCB wg projektu PiotaTychy, SALAS wg DIYAudio z modyfikacjami...Części - DALE, między stopniowy ruski teflon 10nF, wyjściowy ROE 1839, żadnej egzotyki

Gra super, nie tylko moim zdaniem...:)



A gdzie można dostać takie ładne podstawki do montażu ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[FERB]

Ferb wyrzuć tego lappa z zasilania i zastąp czymś zacniejszym to Ci jeszcze lepiej zagra ;)

Używam go do wszystkich sieciówek, z resztą był polecany tu i tam. Solidny, ma odpowiedni przekrój, dobrą izolację, dodatkowo ekran, który czasem się przydaje.

Dla mnie spełnia wszystkie wymogi kabla do zasilania czegokolwiek.

Nie dorosłem jeszcze do tego by słyszeć wpływ kabli zasilających i złotych bezpieczników, choć kable sygnałowe, IC (miedź vs srebro) czy kable głośnikowe zdarzyło mi się rozróżnić:)

Zastosowałem go, ponieważ ma ekran, który został "umasiony" z jednej strony - przebiega blisko przedwzmacniacza więc wolałem wyeliminować jego ewentualny wpływ na wrażliwe elementy.

Jeżeli masz jakąś propozycję, to chętnie posłucham Twojej rady i spróbuję!

M



pit66 - o które podstawki Ci chodzi??? - jeżeli o listwy zaciskowe (zasilanie i wspólne punkty masy to są te

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) natomiast jeżeli o te z opaską zaciskową do kabli to np w TME jest tego dużo...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 4 Lipca 2016 przez FERB

[Gość]

A to ja przepraszam, jeśli nie słyszysz kabli zasilających, to nie ma co kombinować. Lapp jest na pewno jak najbardziej poprawnie elektrycznie.

[kaczor189]

Myślę że Ty też nie slyszysz tylko Ci sie wydaje :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość]

Myślę że Ty też nie slyszysz tylko Ci sie wydaje :)

Slysze, slysze

:)

Marna prowokacja... ale niech będzie, uwielbiam prowokacje.

W takim razie chyba zjawisko to można nazwać histerią zbiorową, bo nas jest więcej ;)

Jeśli nawet "nam" się "tylko wydaje", to przynajmniej wszystkie zmiany odczuwamy podobnie ;) a to już coś...

Niestety w szeregi "słyszących inaczej" nie tak łatwo jest wejść ;)

Po prostu trzeba być osłuchanym i mieć dobry sprzęt ;)

Jak to drugie jest łatwe, to jednak pierwsze nastręcza wielu problemów.



Czasami się zastanawiam, czy nie zazdrościć tym co nie słyszą różnic... pewnie mają prostsze życie, parę dylematów mniej ;)

jednak po krótkim zastanowieniu, jednak nie zazdroszczę ;)

[FERB]

Raczej jestem sceptykiem, choć jak pisałem usłyszałem zmianę w rozdzielczości po zastosowaniu srebra w okablowaniu sygnałowym. Wymiana lamp na inne także zmienia dźwięk, czasem także zastosowanie innego kondensatora itp. To wszystko jest możliwe do wychwycenia ( moim zdaniem) tylko na zasadzie porównania, a drugi warunek - w sprzęcie na odpowiednim poziomie.

Możliwe, że zastosowanie lepszego kabla zasilającego również przyniesie pozytywny skutek choć do tego jestem nastawiony najbardziej sceptycznie. I, a piszę to bez ironii - jeżeli możesz coś sensownego polecić, to chętnie zrobię porównanie.



edit - boomaga - to do twojej wcześniejszej odpowiedzi - opublikowaliśmy posty w tym samym czasie:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 4 Lipca 2016 przez FERB

[kaczor189]

To ja może zejdę na ziemię i przestawię narysowany schemat :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[daris666]

Wydaję mi się, że masz pętle masy po całości.



Nie możesz zrobić jednego wspólnego punktu ?



Podpinasz barwę z accu do lama ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 4 Lipca 2016 przez daris666

[kaczor189]

Wydaje mi się że zrobiłem wspolny punkt na rca, ekran( ten lekki ciemny na czerwonym sygnalowym ) zaznaczony jest gdzie styka sie z plytka a gdzie jest uciety wczesniej i wydaje mi sie ze nie ma petli. Tak, to jest barwa od e450.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bikerbo]

Wydaje mi się że zrobiłem wspolny punkt na rca, ekran( ten lekki ciemny na czerwonym sygnalowym ) zaznaczony jest gdzie styka sie z plytka a gdzie jest uciety wczesniej i wydaje mi sie ze nie ma petli. Tak, to jest barwa od e450.



zrób w jednym miejscu chassis śrubkę m3 - do tej śrubki, z każdej płytki i z każdego gniazda rca i każdego innego ustroju pociągnij kabelkiem masę (>0,5 mm^2)



i możesz z tego punktu jeszcze podłączyć się do bolca uziemienia poprzez przełącznik spst jako "gnd lift" pozwalający na uziemianie całego zestawu grającego co daje uniwersalność klocków

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 4 Lipca 2016 przez bikerbo

[kaczor189]

zrób w jednym miejscu chassis śrubkę m3 - do tej śrubki, z każdej płytki i z każdego gniazda rca i każdego innego ustroju pociągnij kabelkiem masę (>0,5 mm^2)



i możesz z tego punktu jeszcze podłączyć się do bolca uziemienia poprzez przełącznik spst jako "gnd lift" pozwalający na uziemianie całego zestawu grającego co daje uniwersalność klocków

A jak wygląda sprawa z ekranem kabli sygnałowych ? Przecież to wyjdzie na to samo czy z każdej płytki itd poprowadzę innym kabelkiem masę do wspolnego punktu czy masa poleci okranem do jednego punktu

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 4 Lipca 2016 przez kaczor189

[daris666]

Ja nie stosuje kabli ekranowanych w pre. Ale wszystko można zrobić, ekran z przewodu nie trzeba podłączać z dwóch stron.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bikerbo]

Przecież to wyjdzie na to samo czy z każdej płytki itd poprowadzę innym kabelkiem masę do wspolnego punktu czy masa poleci okranem do jednego punktu



Nie rozumiem niestety do końca.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kaczor189]

zrób w jednym miejscu chassis śrubkę m3 - do tej śrubki, z każdej płytki i z każdego gniazda rca i każdego innego ustroju pociągnij kabelkiem masę (>0,5 mm^2)



i możesz z tego punktu jeszcze podłączyć się do bolca uziemienia poprzez przełącznik spst jako "gnd lift" pozwalający na uziemianie całego zestawu grającego co daje uniwersalność klocków



Kolejna wersja, z każdego elementu masa (czarny) leci jednym kablem do wspólnego punktu, każdy ekran (żółty) połączony jest tylko z jednej strony, do masy która jest najbliżej jednego z końców.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 4 Lipca 2016 przez kaczor189

[bikerbo]

Kolejna wersja, z każdego elementu masa (czarny) leci jednym kablem do wspólnego punktu, każdy ekran (żółty) połączony jest tylko z jednej strony, do masy która jest najbliżej jednego z końców.



Tak powinno być OK :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zelo7]



Kolejna wersja, z każdego elementu masa (czarny) leci jednym kablem do wspólnego punktu, każdy ekran (żółty) połączony jest tylko z jednej strony, do masy która jest najbliżej jednego z końców.

Imponująco

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kaczor189]

Nie spodziewałem się po Tobie kolego nic więcej :) szczerze mówiąc to czekałem na Twój żałosny komentarz :P

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[daris666]

Kolejna wersja, z każdego elementu masa (czarny) leci jednym kablem do wspólnego punktu, każdy ekran (żółty) połączony jest tylko z jednej strony, do masy która jest najbliżej jednego z końców.



Jest ok.



Mam pytanie, jesteś pewien, że chcesz dać barwę i to opóźnienie ? Nie było potrzebne i w lammie i w barwie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kaczor189]

Nie jestem pewien, czytałem że opóźnione załączanie wyjścia jest w oryginale wieć rownież postanowiłem dać nastomiast barwę mam złożoną, więc szkoda jej nie dawać, a używać ją można bądź nie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[moltos]

Nie jestem pewien, czytałem że opóźnione załączanie wyjścia jest w oryginale wieć rownież postanowiłem dać nastomiast barwę mam złożoną, więc szkoda jej nie dawać, a używać ją można bądź nie.

Nie obraź się ale barwa na końcu Lamma to tak jakby konia wyścigowego dać do zaprzęgu. Jeśli tak bardzo zależało Ci na barwie to są świetne wzorce lampowych przedwzmacniaczy z barwą jak np. Marantz 7c.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kaczor189]



Nie obraź się ale barwa na końcu Lamma to tak jakby konia wyścigowego dać do zaprzęgu. Jeśli tak bardzo zależało Ci na barwie to są świetne wzorce lampowych przedwzmacniaczy z barwą jak np. Marantz 7c.

Każdą opinię należy rozważyć, w pełni ją rozumiem, barwa była złożona jakiś czas temu i po prostu szkoda mi żeby leżała w szufladzie pomimo tego że pewnie użyłbym jej tylko czasami do radia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zelo7]

Nie spodziewałem się po Tobie kolego nic więcej :) szczerze mówiąc to czekałem na Twój żałosny komentarz :P

dziękuje za oczekiwanie ,nie widzę nic żałosnego w zachwycie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość kizol666]

Każdą opinię należy rozważyć, w pełni ją rozumiem, barwa była złożona jakiś czas temu i po prostu szkoda mi żeby leżała w szufladzie pomimo tego że pewnie użyłbym jej tylko czasami do radia.

Podaruj sobie ten temat miałem kiedyś tą barwę i szczerze to tylko raz sprawdziłem jak działa bo Adik ją zachwalał i byłem ciekaw czy faktycznie jest o.k . Itak nie będziesz używał bo nie da się słuchać z podbarwieniami (brzmi średnio i pieprzy cały przekaz) i do tego masz kolejne niepotrzebne badziewie w torze. Edytowane 5 Lipca 2016 przez kizol666

[kaczor189]

dziękuje za oczekiwanie ,nie widzę nic żałosnego w zachwycie.



Nastomiast ja nie widzę nic pomocnego w Twoim ironicznym zachwycie :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 5 Lipca 2016 przez kaczor189

[bikerbo]

Popieram rezygnację z barwy, albo chociaż dołożył sprytny przełącznik, który ją ominie.

Piszę oczywiście subiektywnie - sam nie lubię zbędnych dodatków w torze.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kaczor189]

Rownież myślałem o dodatkowym przełączniku który ją ominie, teoretycznie sama w sobie ma taką opcję na przekazniku i niby sygnał przechodzi z wejścia prosto na wyjście ale kto wie, moze ma to jakiś wpływ na sygnał.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[zelo7]

Nastomiast ja nie widzę nic pomocnego w Twoim ironicznym zachwycie :)

Nie można pomóc w absurdalnym projekcie , wstawiasz bardzo dobra drabinkę (Elma?) na wejściu ,która ewidentnie polepszy dzwięk ,po czym cały efekt psujesz wstawiając na wyjściu korektor krzemowy po co? Lamm ma w pętli sprzężenia mechanizm korygujący i podbijający skraje pasma ,więc po co jeszcze to korygować. Poza tym cały efekt pre lampowego zostanie zniweczony tym korektorem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość kizol666]

Rownież myślałem o dodatkowym przełączniku który ją ominie, teoretycznie sama w sobie ma taką opcję na przekazniku i niby sygnał przechodzi z wejścia prosto na wyjście ale kto wie, moze ma to jakiś wpływ na sygnał.

Wywal barwę. Tak jak kolega zelo pisze bzdura to kompletna panie.

[daris666]

No to jak już koledzy powiedzieli to co lekko sugerowałem, olej tą barwę i te przekaźniki też możesz olać.
