Przedwzmacniacz+zasilacz lampowy (topologia Lamm)

[hi_aro]

Bujajcie się sami.

i dlatego, takiego h... ktoś pomoże.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[szczemirek]

Buziaczki!





Sent from my iPhone using Tapatalk

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Semaj]

Ja zastosowałem w tym układzie same 6N1P. I wszystko gra i to bardzo dobrze i na dodatek bez salasa.

Dziękuję za odpowiedź, a możesz pełniej opisać jak te lampy zaimplementowałeś?



W zasadzie nie udzielam się na forach, gdzie nie mam nic do powiedzenia (merytorycznego), ale cenię sobie wasze wypowiedzi. Szkoda tylko, że "połowa" to osobiste wycieczki....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość JanF]

Ja zastosowałem w tym układzie same 6N1P. I wszystko gra ... Gdyby Lamm mieszkał do dziś w Rosji to pewnie takie lampy by zastosował.



6n1p jest ciekawą brzmieniowo lampą, wystarczy ją wsadzić w podstawkę i wszystko dźwiękowo się odmienia na lepsze.

Jednakże, to jest wrażenie chwilowe, moje doświadczenia są takie, że po wsłuchaniu się w dźwięk tej lampy i mając porównanie do dźwięku lampy ECC82 (też ECC88, 6n23p), to analityczność lampy 6n1p, jej zdolność do dokładnego rysowania w sposób poprawny i precyzyjny szczegółów, są daleko w tyle.

I wywaliłem 6n1p z toru, nawet nie biorę jej pod uwagę, jako opcję, trzymam się klasycznych, zachodniej produkcji NOS-ów.

Może miałem takie nie najlepsze lampy do testów, może tak, może nie?



.

[Darodff]

Witam

To i ja jako drugi dodam fotki swojego Lamm a



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





Mogę pomóc w opracowaniu PCB zasilacza do zasilania Lamm a

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[micha7n]

Darodff jaki zasilacz masz u siebie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Darodff]

Zasilacz włączany automatyczny z pilota lub ręczny

Układ całego zasilacza dosyć rozbudowany z serią zabezpieczeń i opóźnionego włączania

Całość docelowo ma być sterowana pilotem z tylko jednym minimalistycznym włącznikiem stykowym

Funkcja przełączania źródeł zrealizowana na przekaźnikach hermetycznych Matsushita

Regulacja głośności sterowana jest cyfrowo a elementem wykonawczym jest przełącznik potencjometryczny sprzężony z precyzyjnym silnikiem krokowym sterowanym ze sterownika całego sprzętu.

Stabilizacja żarzenia na LT1084-adj a anoda zasilanie lamp na modyfikowanym CLCRC plus wygładzenie salasa.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[hi_aro]

Regulacja głośności sterowana jest cyfrowo a elementem wykonawczym jest przełącznik potencjometryczny sprzężony z precyzyjnym silnikiem krokowym sterowanym ze sterownika całego sprzętu.

Jakiej firmy jest ten attenuator i ile ma kroków?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość JanF]

To i ja jako drugi dodam fotki swojego Lamm



Gratulacje!

[korkoczong]

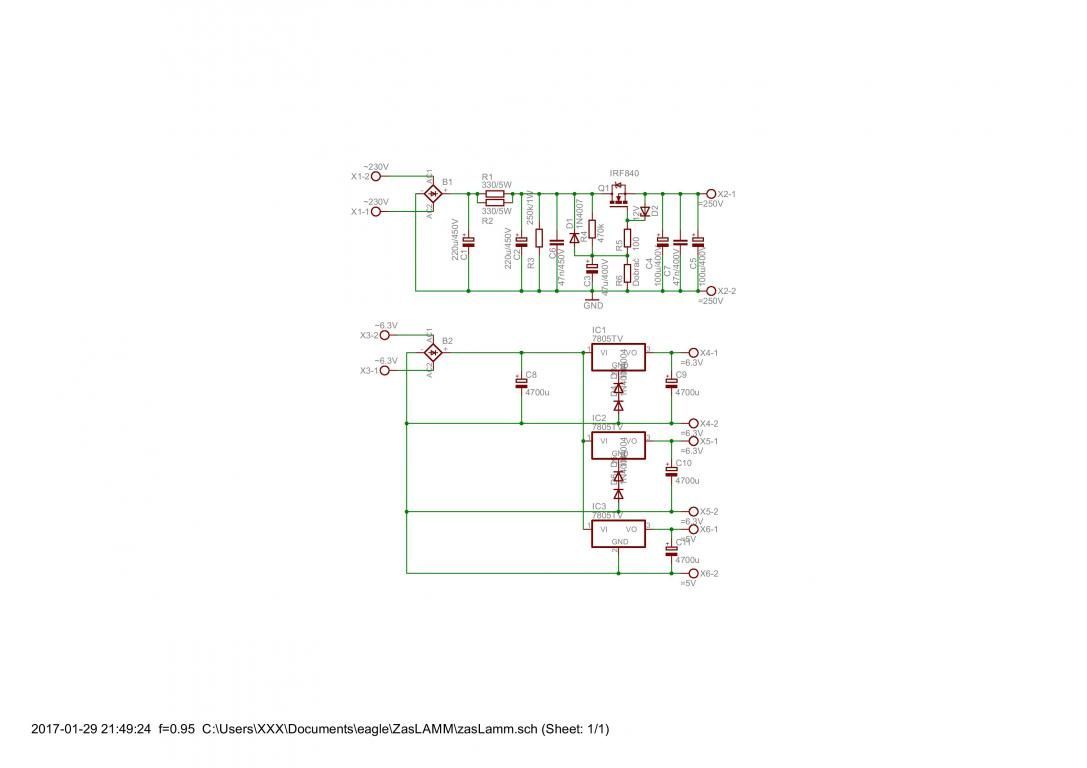

Jestem na etapie kombinowania zasilacza, korzystając z zasobów

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[proximate]

Jestem na etapie kombinowania zasilacza, korzystając z zasobów

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Te diody przy 7805 narysuj katodami da masy i będzie wtedy dobrze .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[korkoczong]

Te diody przy 7805 narysuj katodami da masy i będzie wtedy dobrze

Dzięki wybawco.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość JanF]

Te diody przy 7805 narysuj katodami da masy i będzie wtedy dobrze .



Nieeeeee!!!

[Holgin]

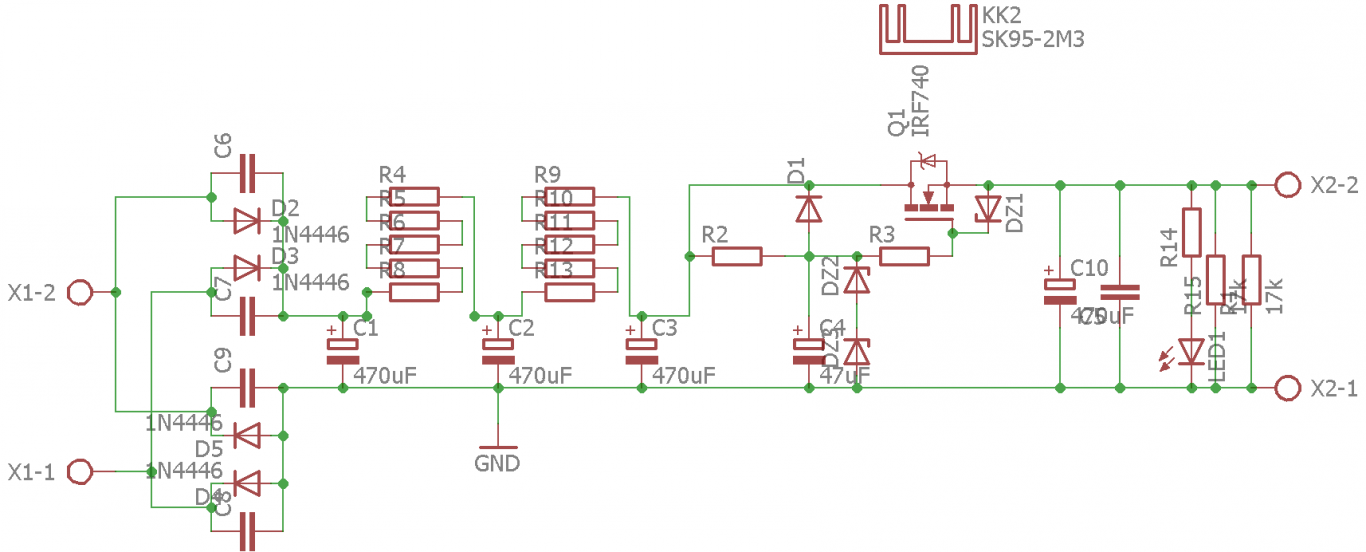

Kiedyś nasmarowałem taki zasilacz na bazie tego ze skarabo.net :

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

soft start i stabilizacja napięcia ustalonego 2 diodami zenera. CRCRC, można zrobić zwory, ja zrobiłem 5 rezów 0.6W bo tak mi było wygodniej, ale mogę zrobić na normalne duże rezystory jakby kto chciał. Można też wywalić diody prostownicze z ich kondensatorami i dać zwykły mostek, PCB będzie mniejsze wtedy..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

Kiedyś nasmarowałem taki zasilacz (...) Można też wywalić diody prostownicze z ich kondensatorami i dać zwykły mostek, PCB będzie mniejsze wtedy..

Fajne.

Radzę pozostać przy diodach, można będzie wtedy dać jakieś dobre soft recovery itp. A zintegrowanych mostków takich nie ma.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kw]

Darodff



Można coś więcej na temat tego "potencjometru". Mam podobny w planach tyle że na kontraktronach. Może ten będzie ciekawszy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[korkoczong]

Kiedyś nasmarowałem taki zasilacz na bazie tego ze skarabo.net

Chciałem zapytać jaki czas załączania udało się uzyskać w tym układzie i jaką wartość R2 zastosowałeś, oczywiście pytanie o przydźwięk, czy jest słyszalny?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Holgin]

R2 każdy może sobie dobrać wg upodobań i od tego zależy jak długo napięcie będzie rosnąć do wartości nominalnej :)

Moim zdaniem w porządnym zasilaczu nie ma prawa być żadnego przydźwięku, nie miałem z tym problemów, ale ten układ akurat większość czasu spędził w szufladzie - ma on któregoś dnia zasilić lampową analogówkę w DACu, który mam na ukończeniu teraz.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[moltos]

Kiedyś nasmarowałem taki zasilacz na bazie tego ze skarabo.net :

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

soft start i stabilizacja napięcia ustalonego 2 diodami zenera. CRCRC, można zrobić zwory, ja zrobiłem 5 rezów 0.6W bo tak mi było wygodniej, ale mogę zrobić na normalne duże rezystory jakby kto chciał. Można też wywalić diody prostownicze z ich kondensatorami i dać zwykły mostek, PCB będzie mniejsze wtedy..

Jak na zasilanie pre line o wzmocnieniu circa 5 -10 razy to kondensatory mocno przewymiarowane. To strzelanie do komara z armaty. Gromadzenie masy energii bez pożytku na dodatek niebezpieczne. Zrobiłem kilka podobnych zasilaczy i to m.in. do kilku pre phono gdzie wymagania są dużo większe jeśli chodzi o tętnienia i w zupełności wystarczy 100uF.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Holgin]

Jak na zasilanie pre line o wzmocnieniu circa 5 -10 razy to kondensatory mocno przewymiarowane. To strzelanie do komara z armaty. Gromadzenie masy energii bez pożytku na dodatek niebezpieczne. Zrobiłem kilka podobnych zasilaczy i to m.in. do kilku pre phono gdzie wymagania są dużo większe jeśli chodzi o tętnienia i w zupełności wystarczy 100uF.



W gruncie rzeczy masz rację, ale:

-zasilacz ten zrobiłem dla innego układu;

-użyłem takich kondensatorów bo miałem je w szufladzie;

-lubię przewymiarowane konstrukcje ;)



Zrobiłem też kiedyś wersje mini dla preampu:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Tyle że akurat tutaj jest o tyle źle, że masa idzie do kondensatora za mostkiem, ale brumu też nie było. Płyteczka jest malutka.



Jakby ktoś chciał prasowanke czy coś takiego to chętnie udostępnię, mogę też jakieś małe zmiany wprowadzić :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[proximate]

Nieeeeee!!!

jeśli nie to poskładaj ze schematu z anodami do masy jak zadziała daj znać

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[micha7n]

Odświeżając temat, powstała koncepcja na zasilacz V2 - trzy sekcje:

-anodowe na prostowniku 6x5 + CLCRC

- żarzenie do wyboru 6.3/12.3 V na LT1084

- sekcja 5V/5A - na potrzeby dowolne DAC/RPi itd.

jak ktoś ma jakieś uwagi sugestie mile widziane - PCB niebawem



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[SomekPoland]

Kilka uwag, jeśli mogę:

-LT1083 dać na żarzenie jak już.

-RPi zasilać z tej PCB.

-DAC już z innej.

5V 5A będzie świetne dla RPi, ale ja bym nie chciał pod tę samą szynę podpinać DACka jakiegoś. Jego zasilanie bym wywalił daleko od tego wszystkiego.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość JanF]

... DACka jakiegoś. Jego zasilanie bym wywalił daleko od tego wszystkiego



Głęboko słuszna myśl.

Proponuję dać szansę żarzeniu 6,3V AC z symetryzatorem na R i z przez dzielone uzwojenie.

Proponuję rozwinąć zasilanie anodowe przez dołożenie lampy stabilizatora ze sterowaniem siatki przez diody zenera.

Edytowane 4 Lutego 2017 przez JanF

[McGyver]

-LT1083 dać na żarzenie jak już.



Do zasilania paru lampek novalowych to już overkill.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[SomekPoland]

Do zasilania paru lampek novalowych to już overkill.

Jeżeli zasilacz będzie na oddzielnej płytce, to może się to komuś przydać w innym układzie z innymi lampami. Jeżeli nie, to tak, jest to przesada.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

1084 i 1083 są w zasadzie pin- compatible, pozostaje kwestia zastosowania takiego radiatora żeby się dało przykręcić i jeden, i drugi. Wtedy każdy użytkownik sobie podłoży to co potrzebuje. A do czterech lampek nowalowych to i 1085 obleci.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[micha7n]

Do zasilania paru lampek novalowych to już overkill.

- uklad ma być uniwersalny więc i kilka oktalowych może obsłużyć

( na marginesie - gdyby ktoś podjął się przeliczenia topologii Lamma na oktale np 6sn7 - mogę PCB przerobić - mogłoby to też ciekawie zagrać)

- w zamyśle miał zasilać też RPi3 więc około 5V/5A się przyda

- na płytce dwie sekcje- regulacja dowolna napięcia na PRku - albo napięcie ustalone rezystorem sztywno 6.3V lub dowolnie - 2x5A low drop powinno wystarczyć - z dużym zapasem

- do tego wyprowadzenie z dzielnika na JP1 - dla ewentualnego podniesienia potencjalu żarników - w zależności od lamp

- anodowe prostownik hybrydowy

- w żarzeniu diody szybkie np: HFA08TB60



tak to się prezentuje:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gwene]

Proszę o dopisanie mnie na komplet PCB pre+zasilacz)do LAMMa x2

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kopczas]

Czy ktoś z Was próbował zrobić to pre w wersji symetrycznej? myślę tu o zrobienie wszystkiego podwójnie plus stosowny potencjometr.
