Kompromisowa dobudowa.

hi_aro · 17 Maja 2016

Jeszcze w tym roku mam zamiar dobudować dodatkowe pomieszczeni, na tyłach domu, które będzie spełniać rolę "salonu" ale przede wszystkim pokoju odsłuchowego. Nie wstawiam jeszcze żadnych projektów, ponieważ jak na razie jestem na etapie koncepcji, założeń i pozwoleń.

Jednak są już pewne założenia:

- powierzchnia do 40m2 w obrysie prostokąta, długość i szerokość będzie tak dopasowana aby zachować jak najlepsze proporcje. Mam pewne ograniczenia w szerokości.

- dach dwu-spadowy, może uda się coś powalczyć z kątem. Raczej nie będzie okien dachowych, ponieważ połać skierowana na południowa będzie wykorzystana do kilku paneli fotowoltaicznych.

- na długiej, południowej ścianie będzie duża przeszklona powietrznia

- dodatkowe szklane drzwi łączące z resztą domu

- wystrój w miarę nowoczesny, mogę zrobić niemalże dowolną adaptację akustyczną. Mam możliwości techniczne wykonać znaczną część ustroi. Drewno, sklejka, styrodur.

Już na tym etapie trzeba przemyśleć kilka spraw. Na pewno będą występować mody pomieszczenia i trzeba przewidzieć zaaplikowanie pułapek basowych na 35-40Hz i pierwszą harmoniczną. Kubatura może osiągnąć 90m3. Zgodnie z zaleceniami BBC, aby pułapki spełniały soją funkcję musi ich być 10% kubatury. Ale jak zaaplikować pułapkę o objętości 9m3! W poprzednim domu miałem 3 rury kanalizacyjne fi500/2100mm odpowiednio zestrojone. Na razie nasuwa się tylko jedno rozwiązanie, dodatkowa ściana, przegroda na szczycie pokoju. Może ona zmniejszyć długość pomieszczenia nawet o 700mm. 100mm wełny-->500mm skrzynia-->>100mm wełna i ewentualnie KG:)

Jak widać kompromis będzie na każdym etapie tego przedsięwzięcia. Liczę na wszelkie sugestie, może jakieś wsparcie doświadczonej branży :)).

will66 · 18 Maja 2016

Skoro masz luksus budowy od podstaw to na pewno ustalilbym proporcje pomieszczenia tak, aby uzyskać najbardziej równomierny rozkład modow, bez podbić i aby pierwszy rezonans był jak najniżej (mając ograniczona szerokość, "pogralbym" wysokością). Spelniajac powyższe, nie powinno byc potrzeby stosowania ciężkiej adaptacji typu baffle wall czy false wall i zabudowy przegrodowej o której piszesz. Po zbudowaniu pomieszczenia w proporcjach, pomiar potwierdzający i wprowadzenie korekty/dostrojenie ustrojami.

A w ogole to wziąłbym doświadczonego akustyka to takiego projektu, gdybym to był ja:)

Duze przeszklenia i takież drzwi nie sa dobrym pomysłem w pomieszczeniu majacym byc akustycznie dobrym....

hi_aro · 26 Maja 2016

@will66

Nie mieszkam w PL. Tu gdzie mieszkam, chyba nie znajdzie się akustyka, który zajął by się takim projektem. Jeżeli już, to jego konsultacja kosztowała by tyle co cała rozbudowa.

Jak sam wątek wskazuje, kompromis jest podstawowym słowem w tym projekcie. Pomierzyliśmy, popatrzeliśmy, poczytaliśmy i już jest wiadome. Z możliwych 40m/kw będzie około 23m/kw :(. Jest to spowodowane dostępnym miejscem, samą konstrukcją tylnej ściany domu (okna i rozsuwane drzwi). Wstępnie będzie to 3.9 m, 5.9 m, 2.6m (S/D/W).

W symulacji wygląda to tak:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Wygląda całkiem dobrze. Po pierwsze proporcje mieszczą się w strefie Bolt-a. Pierwszy mod jest bardzo nisko, i raczej nie ma co się nim zajmować.

Następnie mamy 43.95Hz. Walka z nim będzie ciężka. Po pierwsze samo pomieszczenie będzie zwężało się od 3.9m do 3.85m. Po drugie rezonatory Helmholtz. Wykorzystam moje stare rury kanalizacyjne, które będą zaaplikowane w przestrzenie pomiędzy skośnym dachem a sufitem.

Potem mamy 52.71Hz, zabudowa narożników. Aby lekko zniwelować problemy z 66Hz, postaram się zrobić lekko przełamany sufit + strojone pułapki. Pułapek będzie kilka, strojonych również dla wyższych częstotliwości.

Mam spore 3-drożne kolumny + trochę mocy. Zachodzi pytanie czy te 23m/kw nie jest za małe dla takiego zestawu. Ja uważam że nie.

P.S.

Korzystałem z opracować "Branży" dostępnych w sieci :).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

hi_aro · 3 Lipca 2018

Czas mija i w końcu zaczynam finalizować cały projekt.

Mam małe pytanie. Otóż jak wspominałem, podłoga będzie pływająca na legarach. Legary będą miały wysokość 150mm. Jak najlepiej wykorzystać tą przestrzeń?. Wstępnie miałem w planie 100mm PT80 i 50mm wełny o mniejszej gęstości. A może od razu 150mm PT80?

Raczej nie planowałem robić pustki między wełną a płytami nośnymi podłogi.

**Acoustic Lab** · 12 Lipca 2018

A co na suficie? GK+wełna?

hi_aro · 13 Lipca 2018

Dach będzie płaski w konstrukcji jak poniżej, to jedyna opcja aby uzyskać odpowiednio wysokie pomieszczenie:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

W przestrzenie miedzy legary, będzie wkomponowane 3-4 basstrap-y. Jakieś 30% będzie GK i lekka wełna na bokach pokoju. W pozostałej części na środku wkomponowana kombinacja paneli binarnych i fraktali.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Acoustic Lab** · 19 Lipca 2018

Ja bym robił możliwie twardą podłogę. Jeśli na suficie będziesz miał ustroje i GK z wełną, a do tego dodatkowo zastosujesz wełnę na podłodze i nie przykryjesz jej kilkoma warstwami płyt to może być mało basu. Zamieni się w ciepło w wełnach i będzie potrzeba wspomagać się subwooferami lub kupować większe kolumny.

**Kazik II** · 21 Lipca 2018

W przestrzenie miedzy legary, będzie wkomponowane 3-4 basstrap-y. Jakieś 30% będzie GK i lekka wełna na bokach pokoju. W pozostałej części na środku wkomponowana kombinacja paneli binarnych i fraktali.

Wykonaj strop jak w załączniku, pulpa to kiedyś była glina, chodzi o dużą masę i szczelność akustyczną.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

hi_aro · 14 Września 2018

Stan surowy dobudówki zakończony. Raczej nie będę wklejał zdjęć z prac. Typowe budowlana rozkmina.

Trochę statystyki:

- 18 ton wywiezionej ziemi,

- 17 ton żwiru

- 10 m3 betonu na fundament,

- tona zbrojeń

to wszystko na pod 26m2 pomieszczenia.

Jak wspominałem wcześniej, dobudówka nie jest w żaden sztywny sposób związana z resztą domu. Zastosowałem własnej produkcji ruchome łączniki. Oczywiście wzorowałem się na rozwiązaniach przemysłowych.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

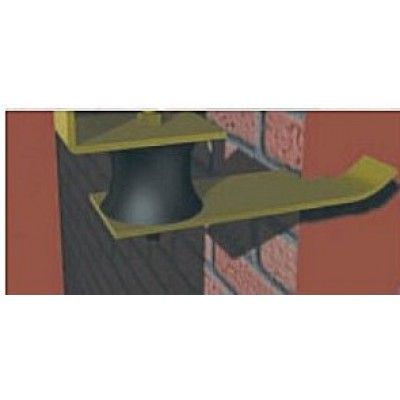

Na powyższym zdjęciu widać etapy wytwarzania. Wykonałem ich 30szt. Koszt jednego w UK to 17EUR/szt, mnie kosztował poniżej 5EUR/szt. Materiały to blacha nierdzewna 2mm i absorber taliowany.

Sposób montażu poniżej.

Powierzchnia pokoju wyszła jak w planie, około 26m2. Jednak udało się nieco więcej wycisnąć z wysokości i na gotowo powinno być 2,65m.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
