3 godziny temu, Lech36 napisał:

Chyba raczej będzie czego słuchać 😉.

Wie o co ci chodzi - no ale wyobraź sobie, że ja juz słucham od kilku tygodni i z checią posłucham wypowiedzi, bo pre już nam.

[czekin1]

Witam, jeszcze chwilka i odpalam (mouser już prawie puka do mych drzwi 🙂, w zasadzie to tylko LT i LM od Mousera). Waldek, a ile pożera prądu pre (pojedyncza strona), bo chcę uruchamiać na zasilaczu laboratoryjnym.

Waldek przypadło mi to Twoje: Pre_RIAA_C27, jak to pre zagra porównywalnie to pozamiatane.
Właśnie zastanawiam się nad zewnętrznym zasilaniem, a do skrzynki wchodziłoby już stałe 18V.


[Waldi_06]

48 minut temu, czekin1 napisał:

Witam, jeszcze chwilka i odpalam (mouser już prawie puka do mych drzwi 🙂, w zasadzie to tylko LT i LM od Mousera). Waldek, a ile pożera prądu pre (pojedyncza strona), bo chcę uruchamiać na zasilaczu laboratoryjnym.

Waldek przypadło mi to Twoje: Pre_RIAA_C27, jak to pre zagra porównywalnie to pozamiatane.
Właśnie zastanawiam się nad zewnętrznym zasilaniem, a do skrzynki wchodziłoby już stałe 18V.

Prąd ok 80mA.
Zagra całkim inaczej, bo jest konwersja bierna.
Ale gładkość C27 jest fajna.
Mam oba grające.

[jimmi]

7 minut temu, Waldi_06 napisał:

Prąd ok 80mA.
Zagra całkim inaczej, bo jest konwersja bierna.
Ale gładkość C27 jest fajna.
Mam oba grające.

Ja oba zaczęte 🤭

[jimmi]

W dniu 24.05.2023 o 18:50, czekin1 napisał:

Witam, jeszcze chwilka i odpalam (mouser już prawie puka do mych drzwi 🙂, w zasadzie to tylko LT i LM od Mousera). Waldek, a ile pożera prądu pre (pojedyncza strona), bo chcę uruchamiać na zasilaczu laboratoryjnym.

Waldek przypadło mi to Twoje: Pre_RIAA_C27, jak to pre zagra porównywalnie to pozamiatane.
Właśnie zastanawiam się nad zewnętrznym zasilaniem, a do skrzynki wchodziłoby już stałe 18V.




W takim razie czekamy. Powodzenia na starcie Boguś! Oby wszystko poszło jak należy. 👍

[czekin1]

Łukasz nie dziękuję, aby nie zapeszyć 🙂, (chociaż nie jestem zabobonny, ale nigdy nic nie wiadomo 🙂 .
Pierdołki z Mousera dojechały, więc może coś w okolicach niedzieli da się odpalić.

[jimmi]

I jak Boguś, grasz już?

[czekin1]

Witam,

Łukasz poległem (na szczęście częściowo🙂), jedna strona nie odpaliła (częściowo), natomiast druga zadaje się być ok, ale nie włącza się dioda opóźnienia (D15), bez regulacji na R125 jest 0,165mV.
Nie miałem czasu pobawić się.
Obstawiam, że w tej co nie odpaliła, raczej zimny lut, chociaż czyściłem i spradwzałem dwa razy. Lutowałem równolegle na jednej i na drugiej stronie, czyli raczej wszystko na swoich miejscach🙂.



[jimmi]

Rozumiem. Sprawdź zatem przede wszystkim jeszcze raz cięcia na pcb i wszystkie luty. Czasem się  zdarza, że jedna strona jest niepolutowana.

To jako pierwsze przyszło mi na myśl.

Mam pytanie o trany w kolorowych nóżkach, są chyba jakieś zastępcze bo poobracane wg zdjęcia.

Może tutaj coś nie zagrało..

Pozdrawiam





Edytowane 5 Czerwca 2023 przez jimmi

[czekin1]

Trany są ok, bo jedną stronę właśnie wyregulowałem: P2- 200mV, DC udało się skręcić P1 na 10mV.

[jimmi]

Trzymam kciuki Boguś. Wiem, że będzie sukces 🤗

[czekin1]

No nareszcie uruchomiony!

Miałem takie problemy, opiszę bo może będzie to przydatne dla kogoś przy uruchomieniu:

-brak napięcia na rezystorze emiterowym R125 (druga strona ok), części na pewno dobre, przelutowałem SMD jeszcze raz dla pewności i nic. Podejrzenie padło na LED D18, oczywiście dałem tyłka i wlutowana była odwrotnie. Ponowne wlutowanie pomogło, jedna i druga strona pre zdawały się pracować.

-P1 ustawiłem na 200mV, natomiast P2 nie dałem rady zejść do 0V na wyjściu (pozostawało 8-10mV), pomogła wymiana rezystora źródła R34 na 430R ( P2 mam 500R).

-pozostało nieszczęsne opóźnienie:
   nie chciało się włączać, przeglądnąłem przelutowałem i dalej nic.
Zacząłem sprawdzać ze schematem i jest mała nieścisłość: na schemacie zasilanie D7 idzie z +18V- kolor niebieski- przed stabilizatorami LT (czyli fizycznie jak zasilamy: 22-24V), a na płytce jest pociągnięte z punktu +18V- kolor brązowy- czyli za LT, czyli fizyczne ~15V (R16/R13 jak w tabelce przy LT: dawałem chyba 10k/910R- takie miałem).
Okazało się, że D7 razem z D17-10V obcina napięcie do ~4V i nie otwiera się klucz T26 (T1 zamyka). Zrobiłem na szybko pająka i klucz T26/T1 zaczynał zaskakiwać przy podaniu ~6-7V.
Ja poszukałem tych 2-3V tak: zamiast zenerki 10V wstawiłem 5V6 i wszystko zaczęło działać.
Delay ma opóźnienie 6 sekund (po tym czasie zaskakuje przekaźnik PK2 i oświeca się LED D15.

Przefiltrować przez pre muzyczkę będę mógł prawdopodobnie dopiero za tydzień, ale i tak jestem zadowolony, pozdrawiam wszystkich🙂.

No i oczywiście szczególne pozdrowienia dla autora, Waldek bardzo dziękuję.

[jimmi]

Cześć Bogdan!

Cieszę się, że wszystko już działa. Gratuluję!

P2 masz 500r zamiast 5k od początku, czy po korekcie dałeś taki potek?

[czekin1]

Cześć Łukasz, dzięki, pomyłka: oczywiście miało być R34-P1.

Edytowane 10 Czerwca 2023 przez czekin1

[Waldi_06]

super że walka trwa,

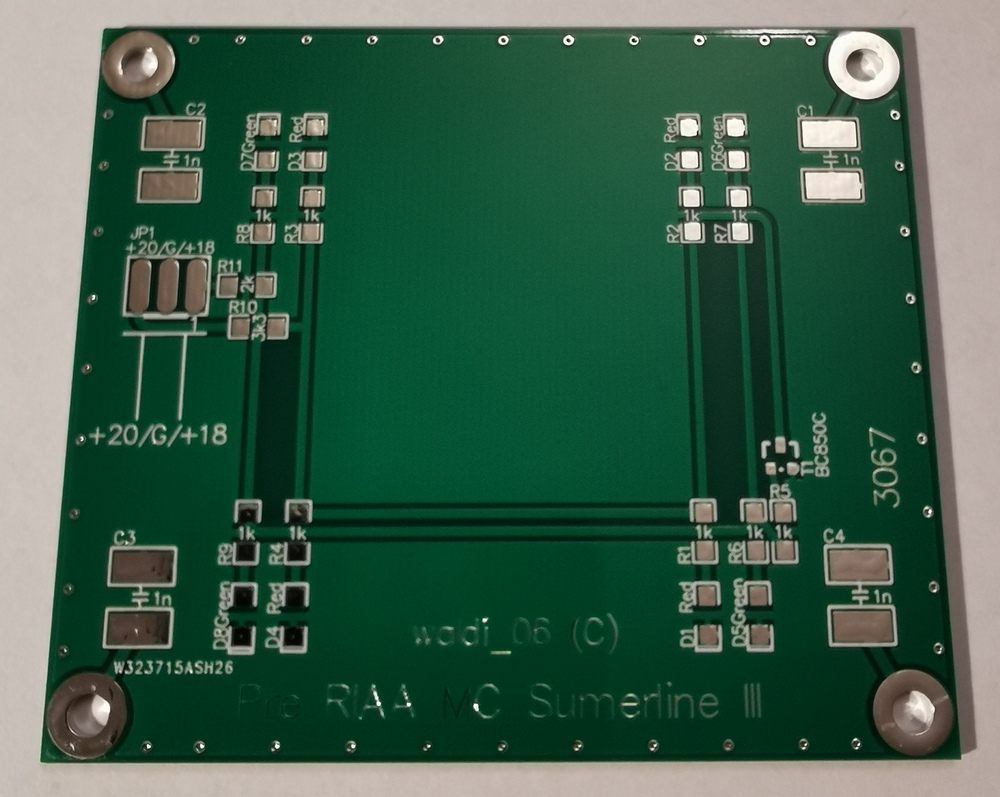

zrobiłem do pre dekielki  ...nic nie robiące...
sam dekielek ma walor ekrau od góry, ale pokusiłęm się o parę padów do ledów na dwa kolory i złaczkę do zasilania,
pełna funkcjonalność polega na tym, że jak mamy off na stabilizatorze to swieci się kolor czerwony , a jak on na stabilizatorze to gasnie czerwony i zapla się zielony, ot i tyle,
na górze nie ma nic, czysta wylewka masy,



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jimmi]

Działa  też, jako antyplazma Twojego tv?

Edytowane 21 Czerwca 2023 przez jimmi

[Waldi_06]

nie wiem, jeszcze nie montowałem, do 10 lipca nie mam czasu a i tak nie wiem czy zdązę do 10go,
dopiero potem zabawy, bo zrobiłem iv lampowe do r2r ale to inny wątek

[Waldi_06]

W dniu 21.06.2023 o 22:56, jimmi napisał:

Działa  też, jako antyplazma Twojego tv?

poprawiłem okablowanie i pomogło, pokrywka ma walor wizualny, mam jeszcze trzy komplety po kosztach oddam.

[mariusz.o]

W dniu 28.09.2023 o 20:55, Waldi_06 napisał:

poprawiłem okablowanie i pomogło, pokrywka ma walor wizualny, mam jeszcze trzy komplety po kosztach oddam.

Poszło PW

[Vigo12]

No i jak to pre gra ? Może ktoś się wypowie . Zupełna cisza w temacie .

[Waldi_06]

W dniu 1.10.2023 o 21:29, Vigo12 napisał:

No i jak to pre gra ? Może ktoś się wypowie . Zupełna cisza w temacie .

Mój pre gra. Zostaję przy tej wersji - jak dla mnie nowszej nie będzie.
Może powstanie inny stopień wejściowy dla MC bo mam fety. Byłby bez kondensatora.
Lub kiedyś zakupię lepszy kondensator 2u foliowy po stopniu MC.

Jak?
Czysto, mocno, bez przydzwięku, trochę walki z kablami.
Bas bardzo nisko schodzi ale to konsekwencja przyjetych rozwiązań. Środek i góra poprostu sa takie jak lubię, jak bywają w moich innych projektach. Czystość, miękkość środka, dobry bas.
Pokazuje dynamikę.
Jest bardzo odporny na trzaski - czyli ma duży zapas przesterowania stopnia wejściowego.

[Irek350]

Czy ma ktoś może PCB na sprzedaż ?

[kolmen]

11 minut temu, Irek350 napisał:

Czy ma ktoś może PCB na sprzedaż ?

Zapytaj Waldi_06, powinien mieć

[kawulski]

Tez chetnie kupie komplet PCB z zasilaczem, niestety chyba skrzynka @Waldi_06 jest full, nie mozna napisac pw.

[jimmi]

Co was tak wzięło nagle na to pre?

[kawulski]

Godzinę temu, jimmi napisał:

Co was tak wzięło nagle na to pre?

Planowalem zrobic sobie xono pass labsa..... przeczytalem wątek.... i jakos tak ten projekt bardziej do mnie przemawia.....

[jimmi]

Pamiętaj, że ten projekt jest nieco wymagajacy, zostało mi jeszcze jakieś 30% do końca

[kawulski]

Damy rade, jak coś mam was.....😊

[bartek8809]

Cześć,



Pamiętajcie proszę o mnie - gdyby ktoś zamawiał części to ja chętnie się dołączę. Proszę o wiadomość, na pewno się dogadamy 🙂

[kawulski]

Witam,



skladam sobie wlasnie tego Phono Stage'a na ostatniej wersji Pcb Summeline 3 z nowym zasilaczem. Dzieki Waldi za bardzo ciekawy projekt. Jestem wlasnie w fazie kompletowania podzespolów i elementów.
Leżakują mi na warsztacie dwie toroidowe sieciówki 20,5v-0-20,5v 30VA. Tak sie wlasnie zastanawiam czy mi do tego nowego zasilacza waldiego wystarczą i nie bedą sie za bardzo meczyć. Co sądzicie? Waldi co myslisz, dają rade te dwa toroidki? Czy musze kupic coś wiekszego (40va).....

Edytowane 16 Stycznia 2024 przez kawulski
