Przedwzmacniacz gramofonowy MC i MM - Phono stage

[Lambek]

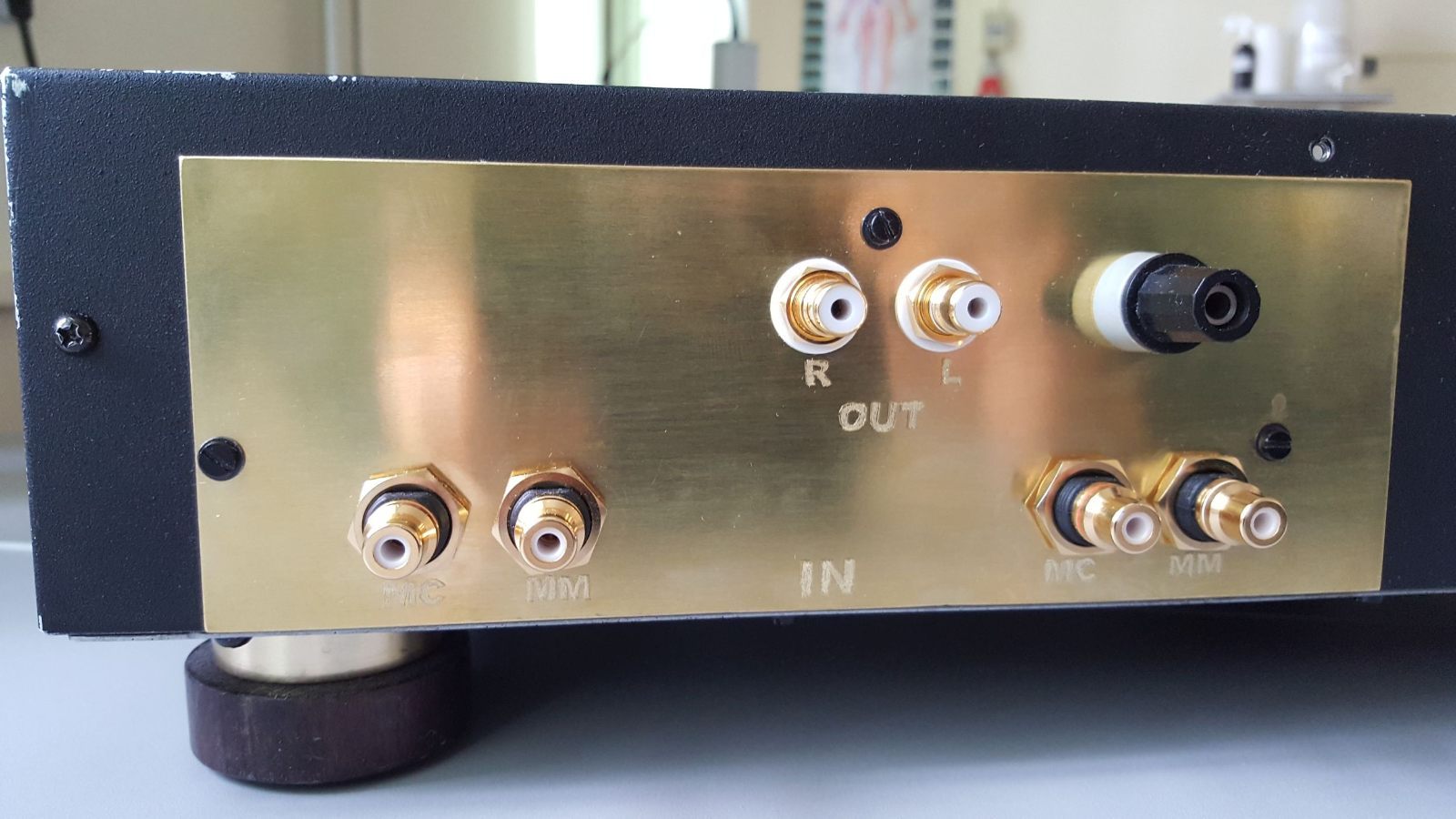

Skończyłem i jestem zadowolony. Gra lepiej niż poprzednik. Słuchałem tylko na wejściu MM. Dziękuję Waldi.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Skończyłem i jestem zadowolony. Gra lepiej niż poprzednik. Słuchałem tylko na wejściu MM. Dziękuję Waldi.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jimmi]

Gratulacje!

Jak zawsze pierwszy kończysz każdy projekt Waldka. Za to też gratulacje 😉

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

Super.
W następnym kroku poszukaj kondensatorów filtra okrągłych - będzie się komponowało do footprintów.
Kondensatory wejściowe MM spokojnie możesz wstawić styrofleksowe. Kupisz u Andrzeja Tomkiewicza. w rezystory.net. Elegancko pasują do footprinta.
Wszystkie metalowe elementy obudowy muszą być połączone ze sobą za pomocą "przewodu ze śróbką".
Dobra robota.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

No i ciekawy jestem twoich wrażeń.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Lambek]

Świadomie nie zastosowałem kondensatorów strofleksowych ponieważ miałem już problemy z nimi z powodu zimnych lutów i dużego rozrzutu parametrów. Odsłuch wypadł korzystnie dla wkładki MM. Lepiej gra jak poprzednia wersja.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

jasne, to wyjaśnia temat,
z zimnymi lutami to walczę bieląc nózkę przed lutowaniem i zawijam ją podwójnie,
bardzo przydatne są agresywne topniki (z regóły te drogie),

ogólnie to przy projektowaniu najtrudniej zdecydować o małych kondensatorach - obudowa, typ - a co z tego wynika i dostępność, nie jest łatwo,

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

Koledzy - czy ktoś ma dostęp do CNC?
Potrzebowałbym profil do naszego phono.
Zapodam wymiary w Acad ale tylko w 2D.
Ktoś ogarniety musiałby zrobić projekt do maszyny.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jimmi]

Cześć!

Czy jestem tu jedyny bez pcb?

Czy ktoś już dostał obiecane płytki?

Czy ktoś oprócz Lambka złożył pre?

Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

2 godziny temu, jimmi napisał:

Czy ktoś oprócz Lambka złożył pre?

Tak. Ja.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jimmi]

W dniu 5.04.2023 o 20:37, Waldi_06 napisał:

Tak. Ja.

Na tych samych pcb co Lambek, czy na tych co były robione później do przecięcia?

W dniu 15.03.2023 o 18:17, zbymar napisał:

Czy dla pewności można prosić o rysunek z miejscem przecięcia ścieżki.

Z góry dziękuję.

Proszę o real foto przecięć.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 7 Kwietnia 2023 przez jimmi

[jimmi]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

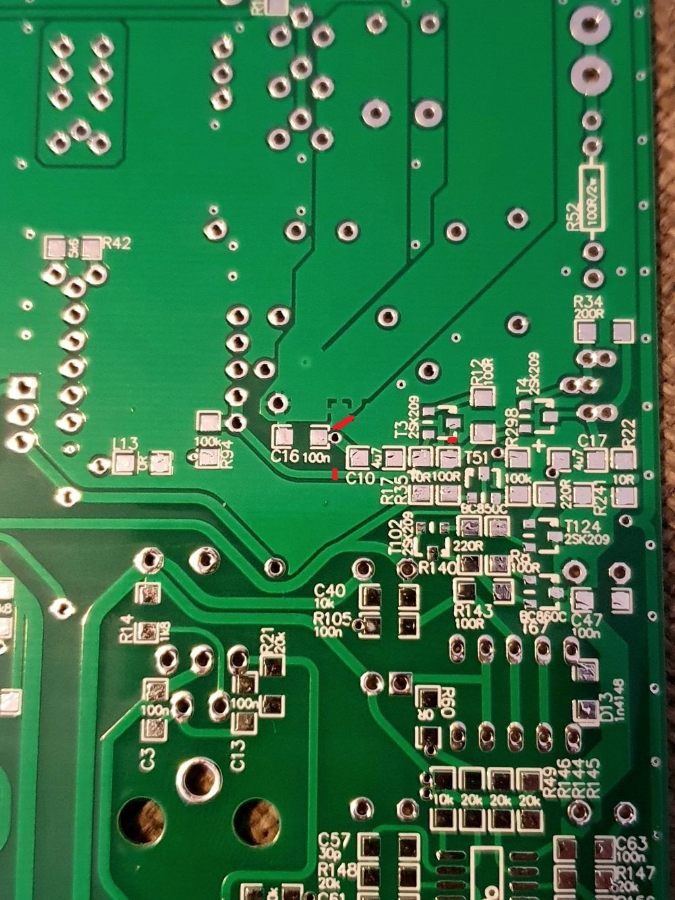

Prosze o zaznaczenie miejsc do cięcia i potwierdzenie na 100%

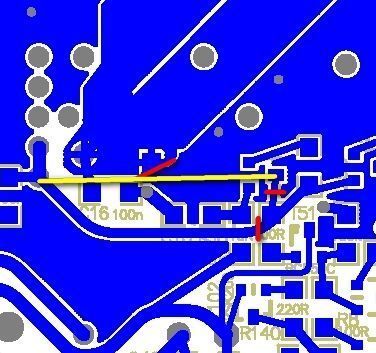

2 ciecia zaznaczylem czarnymi kreskami, prosze o wskazanie trzeciej i pokazanie miejsc łaczówki.

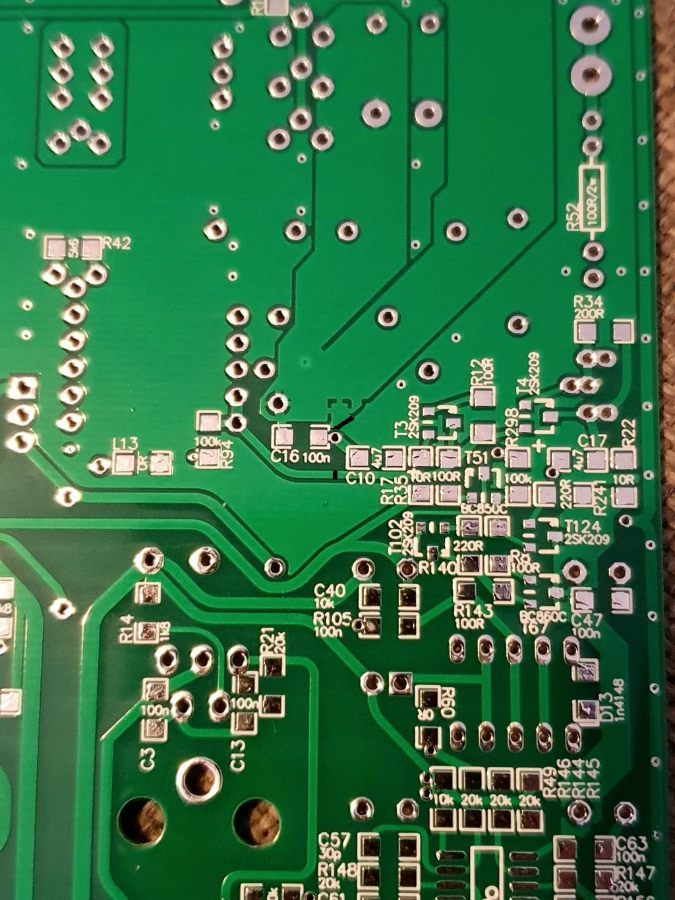

Tu zaznaczyłem 3  ciecia. Prawidłowo?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 7 Kwietnia 2023 przez jimmi

[jimmi]

Tak to ma wyglądac?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

Według mnie dokładnie tak.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jimmi]

Im dalej w las, tym ciekawiej się robi...  Kolejny pierdołowaty bład jest na pcb.

Zapewne nikt jeszcze tych płytek nie uruchomił, bo jest cisza. Ciekawe co jeszcze wyjdzie w praniu?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jimmi]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Pad od R60 wisi w powietrzu. Nie ma połączenia. Może to miejsce nie jest bardzo istotne, ale jaka jest pewność, że reszta połączeń jest ok? Rowniez pod kątem np. niepożądanych zwarc, ktoś  te płytki sprawdzał poza Lambkiem?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 15 Maja 2023 przez jimmi

[czekin1]

Cześć Jimmi.
No, fajnie, że dojrzałeś, ale jeżeli nie będziesz wykorzystywał wyjścia balans, to jest ok, a jeżeli będziesz chciał sygnał zbalansowany to wystarczy zworka pomiędzy wolnym padem tego rezystora R60 a padem wyjścia J19 Out (znajdującym się na zdjęciu bezpośrednio z prawej strony tego pada).To tak wg mnie.
Płytki polutowałem (właśnie jako ostatni R60 wlutowałem, w zasadzie nie myślałem lutować, ale trafił mi się pod rękę 0R, więc go zaglutowałem🙂), jak będzie trochę czasu to pod koniec tygodnia odpalę z nadzieją, że będzie ok🙂.

Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jimmi]

Zbalansowane będę chciał wykorzystać dla porównania bo mam piec   Musicala m6si.

Gratuluję Czekin końca prac no i czekam na wieści z pierwszego uruchomienia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[czekin1]

Jeszcze trochę czyszczenia, trochę termo pasty i dobrze pospinać trany. Zasilacz wykorzystam z poprzedniego pre.
A na spokojnie zamówię te LT (albo dobrze poszukam po szufladach, bo coś mi swita, że chyba dwie parki jeszcze leżakują 🙂.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

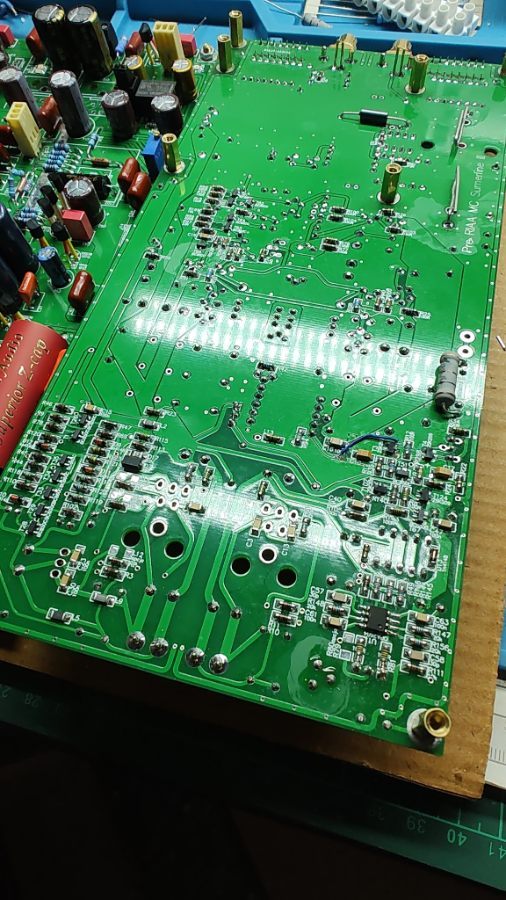

A tu jeszcze z dołu, 1u nie ścinałem wyprowadzeń, bo może będę podmieniał, ale to wyjdzie w praniu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[czekin1]

Do @jimmi- Łukasz a Ty w jakiej fazie uruchamiania (lutowania) tego Pre jesteś?
Pozdrawiam, Bogdan

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jimmi]

Męczę teraz smd, jutro zacznę tht. W każdym razie dziubię sobie.

Ciekawi mnie to jak poubierałeś trany w koszulki. Ładnie wyglądają.

Niektóre parki możesz szczepić  trytytkami.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 15 Maja 2023 przez jimmi

[czekin1]

Koszulki tranów to izolacja przewodów, parki tranów są przygotowane na ściskanie (🙂).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jimmi]

Cięcia na pcb u mnie wyszły jak na zdjęciu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jimmi]

Godota szukam... 🤭

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

W dniu 15.05.2023 o 20:01, jimmi napisał:

Pad od R60 wisi w powietrzu. Nie ma połączenia. Może to miejsce nie jest bardzo istotne, ale jaka jest pewność, że reszta połączeń jest ok? Rowniez pod kątem np. niepożądanych zwarc, ktoś  te płytki sprawdzał poza Lambkiem?

Tak jak mówiłem podczas rozmowy - to nie jest błąd - a jedynie nie opisany zamiar.
Otóż na inne życzenie wyjście zbalansowane mogłoby pobierać sygnał z przed bufora BJT czyli z drenu T4.
Poprostu nie wstawiłem opisu.
Jednakże bezpiecznym zamiarem było w trybie domyślnym połączenie kropelką cyny z padem złączki oddalonym o 0,5mm. Sobie kliknąłem cynę , no ale nie opisałem.
Dla dociekliwych - wiekszość moich projektów DIY pozwala nie pewne zmiany układowe, tak abyście mogli sami decydować. Kiedyś je mocno opisywałem, ale zawsze się znalazł ktoś z kompletnym brakiem wiedzy.
No i tutaj po dołożeniu bufora nie było już miejsca na elokwencję, nowe opisane pady i takie tam.
Każdy z was musi sam albo pozostawić jak projektant przewidzaiął albo ekserymentować i dac znac co z eksperymentów wyszło.
Zgadzam się że to z powodu braku opisu zaskoczyło. Sorki za zaskoczenie.

Ogólnie zamiarem było pobranie sygnału z przed bufora BJT, lub próba pobrania z przed bufora FET (ale z założeniem, że ofset jest mały - czyli tranystory dobrane z prametrami jak z data szeta nie jak z czarnej dziury). Symetryzator jest na OPku z fetem na wejściu a wartości rezystancji wejściowej to teoretycznie uzasadniają.
Wszystko w imię starej zasady im mniej tym, lepiej. Dla chętnych podpowiem, że wówczas R60 powinien mieć wartość z okolic od 470R aż do 2k. Należałoby to sprawdzić i skorygować po uruchomieniu. Sprawdzeniem jest jak najlepsza symetria na wyjściu opka.

W dniu 15.05.2023 o 21:36, czekin1 napisał:

Cześć Jimmi.
No, fajnie, że dojrzałeś, ale jeżeli nie będziesz wykorzystywał wyjścia balans, to jest ok,

Polecam połączenie tego pada z padem 1 złączki J19, lub z masą.
Nie pozostawiamy nic wiszącego w powietrzu.
Ten pad może być nie podłączony wyłącznie wówczas jak nie lutujemy U1.

A nawet sobie nie kliknąłem kropelki cyny bo na poprzedniej wersji pcb nie ma rezystora R60 a sygnał na sztywno jest brany z J19.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

Robić koledzy, robić !
Będzie o czym rozmawiać.
Mówię z góry że słucham na MC. Część kolegów ma jeszcze MM więc wrażenia nie będą dotyczyły tego samego, no ale zawsze będzie o czym pisać.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Lech36]

8 minut temu, Waldi_06 napisał:

Robić koledzy, robić !
Będzie o czym rozmawiać.

Chyba raczej będzie czego słuchać 😉.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jimmi]

1 godzinę temu, Lech36 napisał:

Chyba raczej będzie czego słuchać 😉.

Słuchać i rozmawiać o dźwiękach.

Też celuję w mc i zawsze na takiej wkładce słucham. Myślę, że najszybciej z nas odpali swój phonostage Czekin.

Lambek swój skończył na tyle dawno, że pewnie ma już wygrzany sprzęt.

Z opinii wiem, że ta wersja gra z pewnością lepiej od poprzedniej.

Powodzenia dla wszystkich, którzy  są w trakcie prac 🤗

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Lech36]

12 minut temu, jimmi napisał:

Słuchać i rozmawiać o dźwiękach.

A nie lepiej rozmawiać o muzyce 😉?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jimmi]

55 minut temu, Lech36 napisał:

A nie lepiej rozmawiać o muzyce 😉?

W dziale DIY z założenia rzadziej też rozmawiamy o wedkarstwie...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Lech36]

1 minutę temu, jimmi napisał:

W dziale DIY z założenia rzadziej też rozmawiamy o wedkarstwie...

Żartowałem, sam jak się spotykam z kolegami po hobby to najczęściej rozmawiamy o technice, ale ostatnio takie dyskusje są bogato ilustrowane dobrze nagraną muzyką. Wtedy dyskusja schodzi na tematy muzyczne, technika w audio z czasem staje się mało ciekawa w dyskusjach, prawie wszystko już już zostało wynalezione, muzyka jeszcze potrafi zaskoczyć a zwłaszcza jej analiza w kontekście działań realizatorów nagrań na etapie rejestracji i masteringu. Tam się dzieją rzeczy naprawdę ciekawe.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
