DAC PCM63

[baxteros]

Hej,
niestety nie udało mi się pójść z projektem do dziś. Ale właśnie dziś siadam i lutuję.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[baxteros]

W dniu 1.02.2023 o 21:18, Waldi_06 napisał:

Proszę


Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Cześć,

Właśnie kończę lutować przejściówki. Powiedz mi jak to ma być zlutowane.

1. Napięcie z C7,10 może iść na nogę 12 i 13

2. Czy noga 13 powinna wisieć w powietrzu, a napięcie z C7,10 ma iść na nogę 12.

PS.: Mam już wszystko gotowe, zasadzie tylko te przejściówki o mogę odpalać

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[grzegorz1rr]

Baxteros

Czy masz jeszcze na sprzedaż pcb do dac 4 x PCM63 analog + cyfra

Pytam tutaj bo masz zapchaną skrzynkę na PW

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[baxteros]

21 godzin temu, grzegorz1rr napisał:

Baxteros

Czy masz jeszcze na sprzedaż pcb do dac 4 x PCM63 analog + cyfra

Pytam tutaj bo masz zapchaną skrzynkę na PW

Poszło PW



W dniu 24.09.2023 o 23:20, baxteros napisał:

Cześć,

Właśnie kończę lutować przejściówki. Powiedz mi jak to ma być zlutowane.

1. Napięcie z C7,10 może iść na nogę 12 i 13

2. Czy noga 13 powinna wisieć w powietrzu, a napięcie z C7,10 ma iść na nogę 12.

PS.: Mam już wszystko gotowe, zasadzie tylko te przejściówki o mogę odpalać

Panowie zna ktoś odpowiedź ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

....1. Napięcie z C7,10 może iść na nogę 12 i 13
odp - zgodnie z pdf który sam pokazałeś.

wykonaj czynności opisane z prawej strony i to wystarczy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

Koledzy - nigdzie nie pisałem ale mam jeszcze kilka kompletów płytek w wersji
4x pcm63,
16x pcm63,
16x ad1865 ,
16x pcm1704,
do tego płytki częsci cyfrowej ok 10ciu,
kilka róznych płytek do filtrów i być może jakieś przejsciówki,

wszystko to z moich eksperymentów i zabaw, zestawy powyższe kazdy uruchomiłem i kazdy działa,
te z ad i 1704 wymagają przewiewnej obudowy lub zmiany ułożenia diód prostowniczych,
każda z nich ma obwody odłączania zasilania ale proponuję ich nie używać, bo stabilizatory LT niechętnie działają w grupie,

do ad mam dodatkowe płytki z analogówką napięciową,
to samo mam z analogówką prądową (pasuje do ad również),
obie pasują złaczami do kazdej płytki ale napięciowa tylko z ad.

płytki do wyczerpania zapasów, więcej nie będzie,
natomiast przejściówki na gniazdo dip28(pcm63) są możliwe do dorobienia,
ale obecnie koszty produkcji sa znacznie większe,

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[baxteros]

Panowie i  @Waldi_06 prośba o pomoc w diagnozie sytuacji.

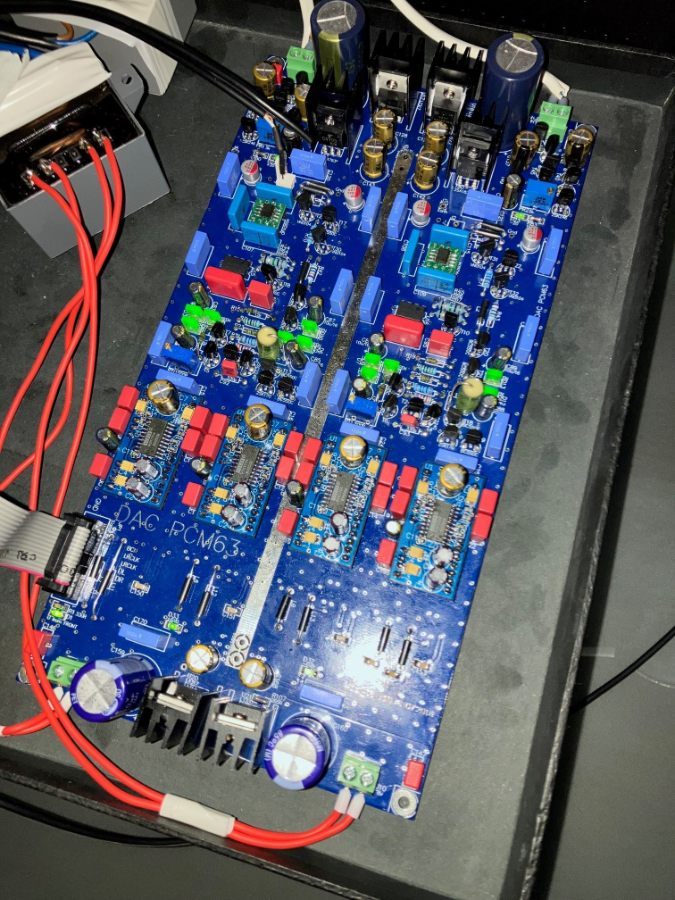

Zmontowałem całą płytę DAC PCM63 ver. 3.0.7. Odpaliłem bez kości przetworników celem sprawdzenia zasilania, analogowki ect., i mam problem.

Kanał L (J2) działa dobrze szybciutko udało się ustalić off set 0V. Regulacja R11 pracuje.

Natomiast kanał R (J1) mam -13.5V na wyjściu, i potencjometr od regulacji praktycznie nie działa, mogę regulować w zakresie -13.5V do 13,0V a może to jakaś bezwładność.

Sprawdziłem luty, wyglądają ok., pomierzyłem wszystkie elementy SMD (porównując wartości wypadkowe) w obu kanałach, umyłem, sprawdziłem elementy THT czy czegoś nie pomyliłem i nie mogę nic znaleźć.

Jakieś sugestie jak dość do źródła problemu ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

wyjaśnij czwarty akapit, bo jest wewnętrznie sprzeczny i nikt sie nawet nie pochyli - napisz pomału ale jasno

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[baxteros]

@Waldi_06 tak wkradł się błąd i zabrakło minusa, powinno być regulacja działa w zakresie od -13,5V do -13,0V na wyjściu. Czyli nie działa.

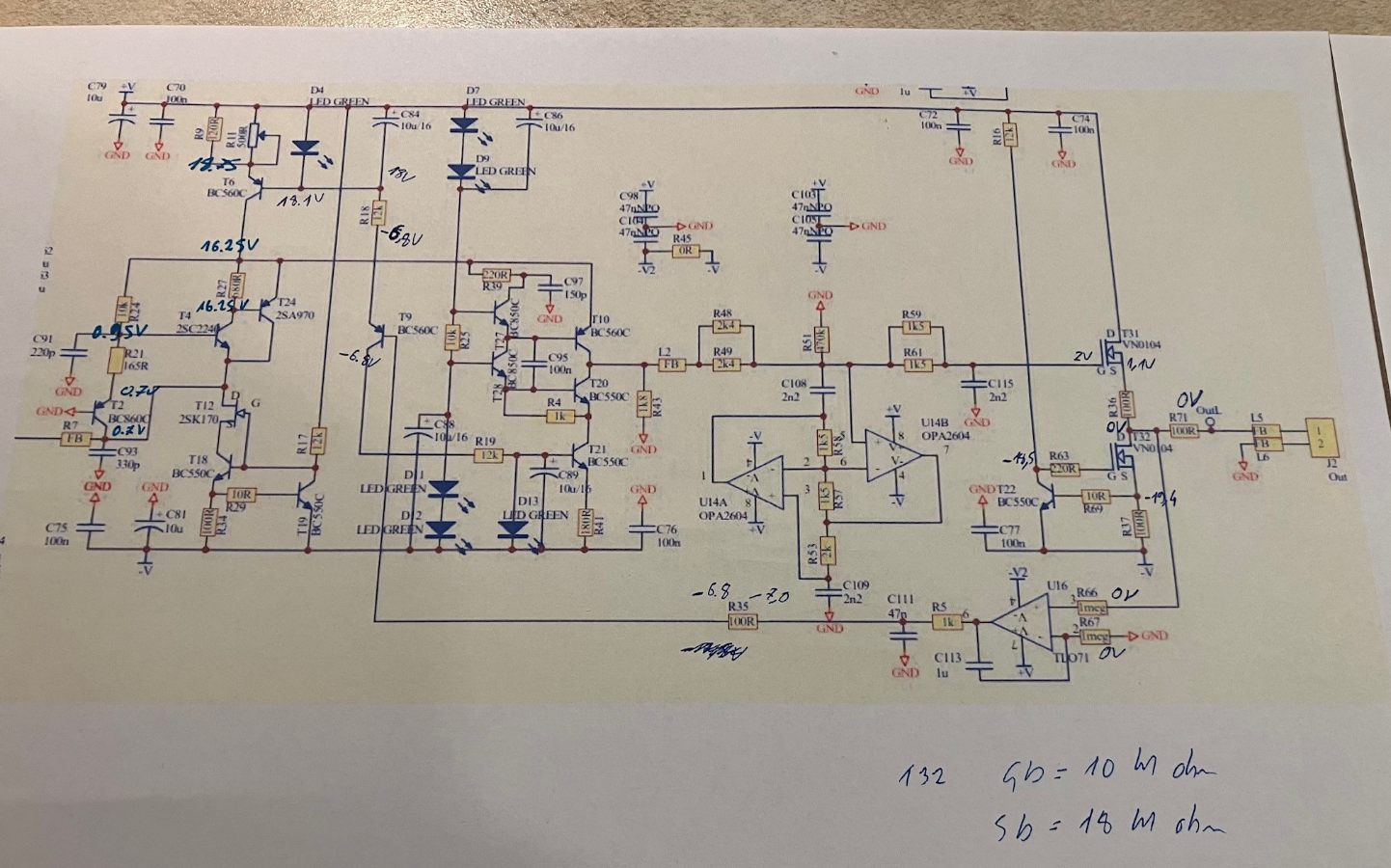

Pomierzyłem kilka punktów pracy poprawnie i nie poprawnie pracującego kanału. Prosił bym  o podpowiedzi co może być nie tak. Czy to może wadliwy T30 i przebija te -13,5V na wejście TL071 ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[baxteros]

Podziałałem sam intuicyjnie i wadliwy T30 okazał się prawdą, wymieniłem T30 i 29 na nowe z TME i regulacja już działa.

Ale pytania mam dalej.

Na tą chwilę nie udało mi się uzyskać poprawnej pracy -> brak dziwięku, mam Front z drugiej ręki w wersji 4.0.71 i filtr FPGA.

Czy ktoś mógłby mi podesłać schemat tej płytki oraz poprawne ustawienia zworek dla FPGA i PCM1704.

Temat nr dwa to regulacja składowej stałej i tego co pisał @Waldi_06 aby na R31, R35 ustawić spadek 0,1V 0,2V

U mnie to wygląda tak że jak delikatnie obracam R11, R10 to powoli wartość zbliża się do zera trwa to długo ale przechodzi przez 0V i idzie dalej tak do +5V lub -5V na R31, R35 nie idzie tego zatrzymać przy zero.

Aczkolwiek na wyjściu mam dosłownie kilka mV, więc niby ok.

Wartość na R11, R10 mam około 50ohm, 60ohm w zależności od kanału.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 20 Października 2023 przez baxteros

[majki88]

W dniu 28.09.2023 o 21:04, Waldi_06 napisał:

Koledzy - nigdzie nie pisałem ale mam jeszcze kilka kompletów płytek w wersji
4x pcm63,
16x pcm63,
16x ad1865 ,
16x pcm1704,
do tego płytki częsci cyfrowej ok 10ciu,
kilka róznych płytek do filtrów i być może jakieś przejsciówki,

wszystko to z moich eksperymentów i zabaw, zestawy powyższe kazdy uruchomiłem i kazdy działa,
te z ad i 1704 wymagają przewiewnej obudowy lub zmiany ułożenia diód prostowniczych,
każda z nich ma obwody odłączania zasilania ale proponuję ich nie używać, bo stabilizatory LT niechętnie działają w grupie,

do ad mam dodatkowe płytki z analogówką napięciową,
to samo mam z analogówką prądową (pasuje do ad również),
obie pasują złaczami do kazdej płytki ale napięciowa tylko z ad.

płytki do wyczerpania zapasów, więcej nie będzie,
natomiast przejściówki na gniazdo dip28(pcm63) są możliwe do dorobienia,
ale obecnie koszty produkcji sa znacznie większe,

Jeżeli coś zostało to byłbym zainteresowany, wysłałem Tobie PW.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

Nie było mnie chwilę.
-> baxteros opisz jak sobie poradziłeś.
-> majki 88 poszło na PW.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[baxteros]

@Waldi_06 niestety nie jest dobrze, projekt wciąż nie działa.
Wygląda to tak:

- składowej stałej -13V na wyjściu z jednego z kanałów pozbyłem się -> był wadliwy jeden z VN0104

- w między czasie odkryłem że mam odwrotnie wlutowane "74LV" robiły zwarcie na LT1763 -> to już załatwiłem

- w kolejnym między czasie padł mi C125 i robił zwarcie na LM337 -> to też już znalazłem.

Ogólnie wszystko działa tylko nie gra.

Sprawdziłem oscyloskopem to z układów U1 do U8 idzie sygnał i wchodzi na PCM1704. Ale nie gra, zasilania na PCM mam wszystkie 4.

Więc najpierw chciałbym poprawianie ustawić wejściówkę 4.0.71 :
- podesłał byś mi ustawienia dla PCM1704 i filtra Olka
Potem jak dalej grać nie będzie to się zastanowimy

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 1 Listopada 2023 przez baxteros

[Waldi_06]

własnei wróciłem z wypadu, jutro napisze

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

Ustawienia WM8804. na nie nie mamy wpływu. Jest ustawiony na i2s 24bity.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Potem SRC.

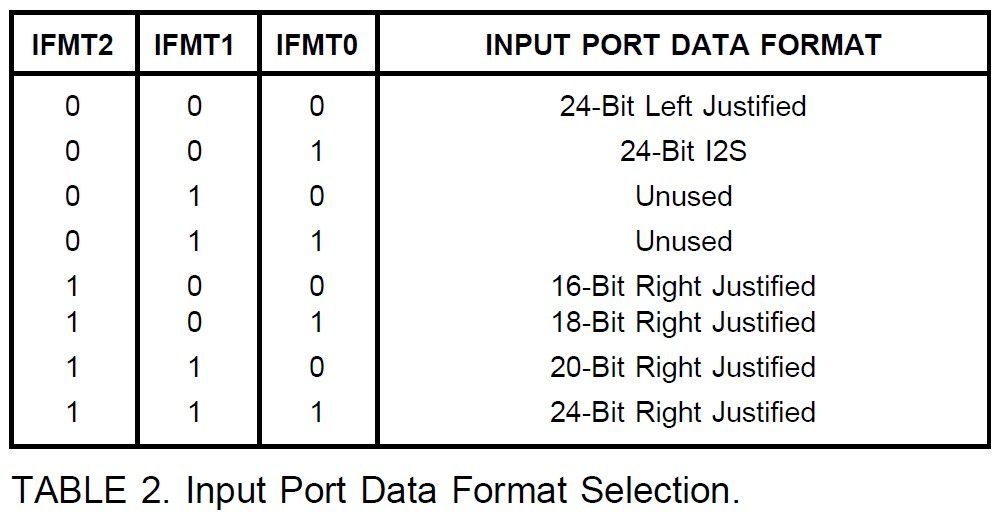

Sygnał wychodzi z WM8804 i wchodzi do SRC. Src może przyjąć rózne formaty. Musimy ustawić taki jak wychodzi z układu poprzedniego czyli u nas ze wspomnianego WMa. jest tabela w data szicie.

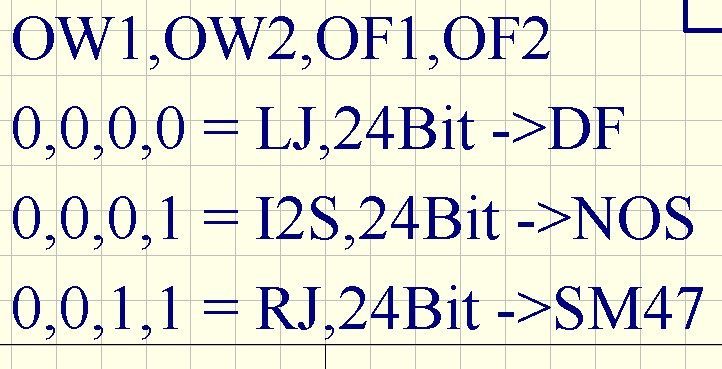

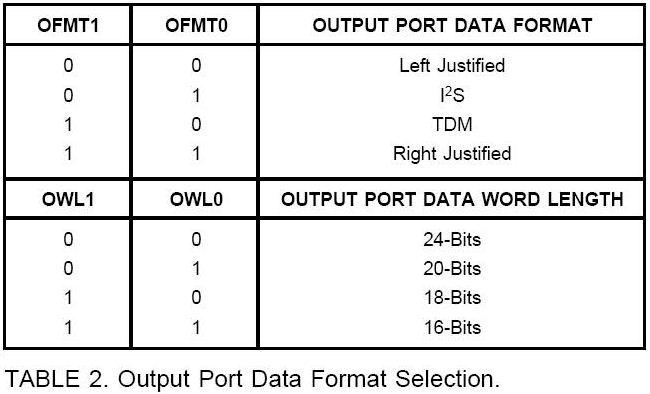

Następnie ustawiamy format sygnału wyjściowego z SRC. I tu mamy kolejną tabelę.

Widać, że sygnał wejściowy do SRC dla WM8804 i dla USB Amanero powinien być taki sam czyli i2s 24b. hura jest. Nic nie trzeba zmieniać, za każdym razem.

Ale z wyjściem nie jest tak łatwo. Ponieważ są różne filtry i niektóre nie lubią (nie mają) Philipsowego formatu i2s.
No ale jesteśmy sprytni i robimy sobie ściągę. Co tam, przeciez to wyciąg z tabeli SRC i tabeli danego filtra. Łatwe, prawda?

Pozostaje nam sprawa równie ważna. ustawienia upsamplera. Do tego trzeba znać ustawienia własnego zegra.
Ogólnie większość ma zegary rzędu 22.xxx i 24.xxx. Mamy takie w Amanero. takie przyjmuje filtr Olka. Zresztą są to wartości najpopularniejsze. Schemat obliczenia był opisany w w tym albo innym moim watku, więc nie ma co sie powtarzać.

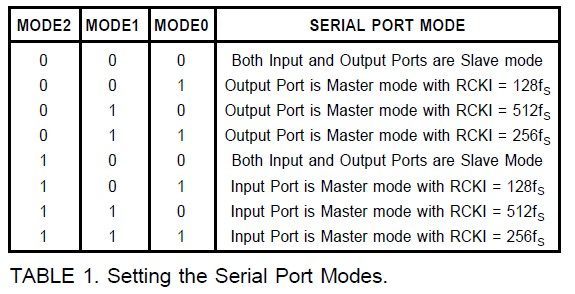

Potrzebujemy do tego tabelę z SRC. O taką

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

Interesują nas pierwsze trzy ustawienia.

I co tu mamy. Otórz ustawiamy tutaj częstotliwość wyjściową. Wejściowa nie ma znaczenia.
Do obliczenia musimy znac zegar Master sterujący układem SRC i późniejszymi (filtrem).
Wybieramy zegar 22,5792 MHz.
Teraz nasz zegar 22.xxx Mhz dzielimy przez 128fs. Słowo fs odrzucamy.
Z obliczeń otrzymujemy 22.579 kHz / 128 = 176,4kHz.
Jasne?
No to dla jasności:
22.579 kHz / 128 = 176,4kHz.
22.579 kHz / 256 =  88,2kHz.
22.579 kHz / 512 =  44,1kHz.

Kto policzy dla zegara 24MHz?
24.576 kHz / 128 = 192kHz
24.576 kHz / 256 =  96kHz
24.576 kHz / 512 =  48kHz
Tutaj dziękuję dawno nie widzianemu koledze Jarkowi Shark700 bo kiedys sam się myliłem w tym przeliczeniu i jarek mnie poprawił.


Mam zegary 22 i 24 Mhz i ustawiam na wartość 256fs .

Cały czas mowa o 6 swiczach.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

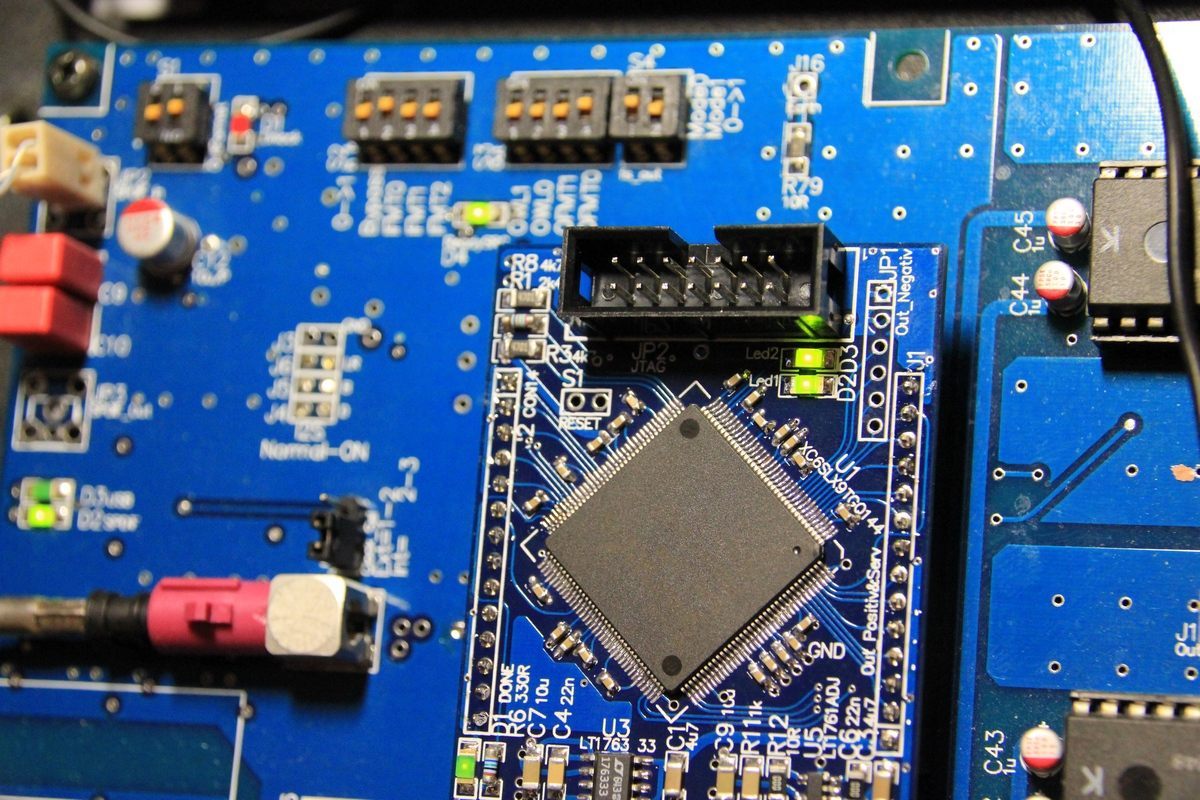

Więc jak pokazuję foty mojego to widac ustawienia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

No to teraz czas na kolokwium.

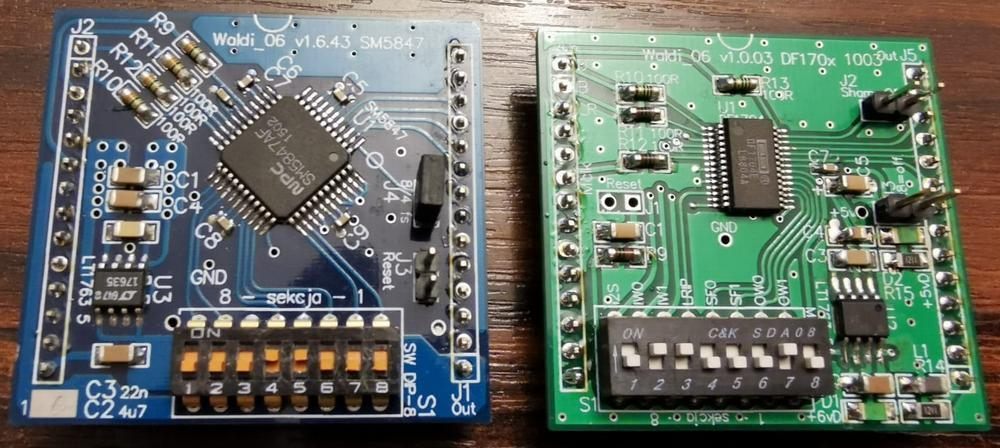

Poniżej dwa filtry. kto zgadnie na jaki przetwornik sa ustawione.
A kto odczyta wartość zegra będzie zwolniony z egazminu i dostanie ocenę 5.

Jak widać te przetworniki (do odgadnięcia) słuchałem ostatnio na trzech róznych filtrach. Do odgadniecia trzeciego jest prześłanka w zrzutach powyżej.

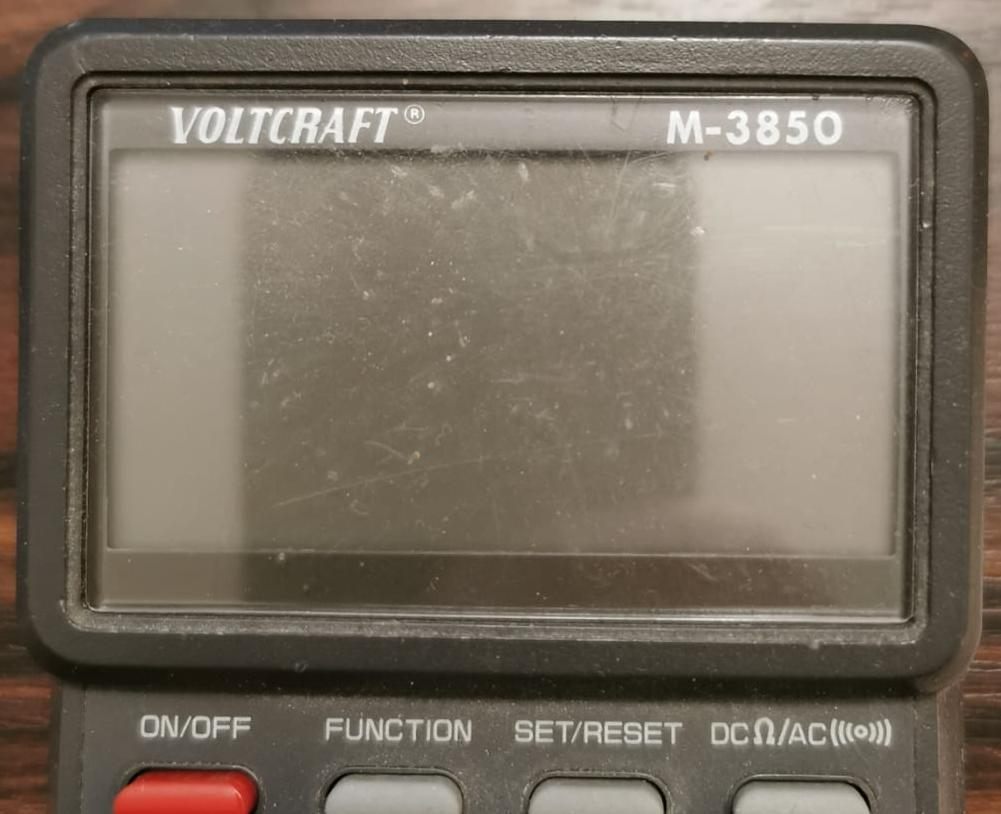

Jeżeli nabędziesz taki miernik uruchomisz to co potrzebujemy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

Dlaczego? Bo mierzy częstotliwość do 30MHz. Czyli sprawdzisz każdy fragment układu.
sygnału CD fs mamy 44.100Hz czyli
LRclk - wynosi 44.1kHz
Bcko - wynosi 64xfs = 2822,4 kHz, czyli 2.8224 Mhz
Data - bedzie pływała w zakresie 200kHz- 450kHz - jest to pomiar błędny ale do naszych celów w zupełności wystarczający.
Ponadto zawsze sprawdzamy napięcia .
LRCLK i BCko wynosi około 1/2 zasilania układu czyli ok 3,3volt * 0,5 - 1.65volta.
Data powinna mieć wartość 1.2volta (jak pisałem ten sygnał mierzy się inaczej , ale uśrednienie dla etapu uruchomienia jest wystarczające).

Oczywiście można to samo zrobic oscyloskopem i miernikiem f. W zalezności kto co tam ma pod ręką.

W pracy mam do dyspozycji

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ale nie tylko.

Jeżeli chodzi o analogówkę. To raz jak mi nie chiało wskoczyć na poprawną regulację to wyciągnąłem układ do DCSerwo.
Zwarłem wszystkie 3 nóżki do masy kawałkiem kabelka. I ustawiłem 0volt przed R70. Przekaźnik sie nie podniósł podczas regulacji. Ale jak wjechałem w okolice 0.1volta to po kilku sekundach zaskoczył i doregulowałem na wyjściu do okolic 0.01volta.
Potem usunąłem zworkę z T7 i wsadziłem U15. Elegancko zadziałało.
Poprostu U15 nie mógł znaleźć równowagi.
Wysztko to po kilkukrotnym sprawdzeniu i ponownym przelutowaniu (podgrzaniu z udziałem cyny) pinów, zwłaszcza takich co słabiej się łapały lutu - widac to od razu.
Ponadto kupiłem na Ali lub Alle okulary plastikowe x7 (większych nei znalażłem) używam ich jako lupy. To jest świetny pomysł.
Oczywiście najlepszym pomysłem jest mikroskop analogowy, To jest mistrzostwo. Ale należy mić super dobrą lutownicę z super cienkimi grotami i cynę w okolicach 0.1mm. Oraz najleoszy toponik na jaki cię stać. Bo są jeszcze lepsze których nie kupisz do domu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wojkubi]

Waldi 06.Możesz polecić jakiś topnik do domu?Ostatnio kupilem coś takiego (flux gel),ale nie spełnia moich oczekiwań.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[baxteros]

@Waldi_06 -> dzięki za całą odpowiedź będę walczył i mierzył te punkty pracy cyfrowej co podałeś. Napięcia i częstotliwości ja jadę tylko z CD.

Ale jedna jeszcze prośba podesłał być cały schemat od cyfrówki 4.0.71.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

19 godzin temu, wojkubi napisał:

Waldi 06.Możesz polecić jakiś topnik do domu?Ostatnio kupilem coś takiego (flux gel),ale nie spełnia moich oczekiwań.

Jeżeli taki to niemożliwe.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

ale jeżeli taki to możliwe

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
cena czyni cuda tym większe im większa 🙂

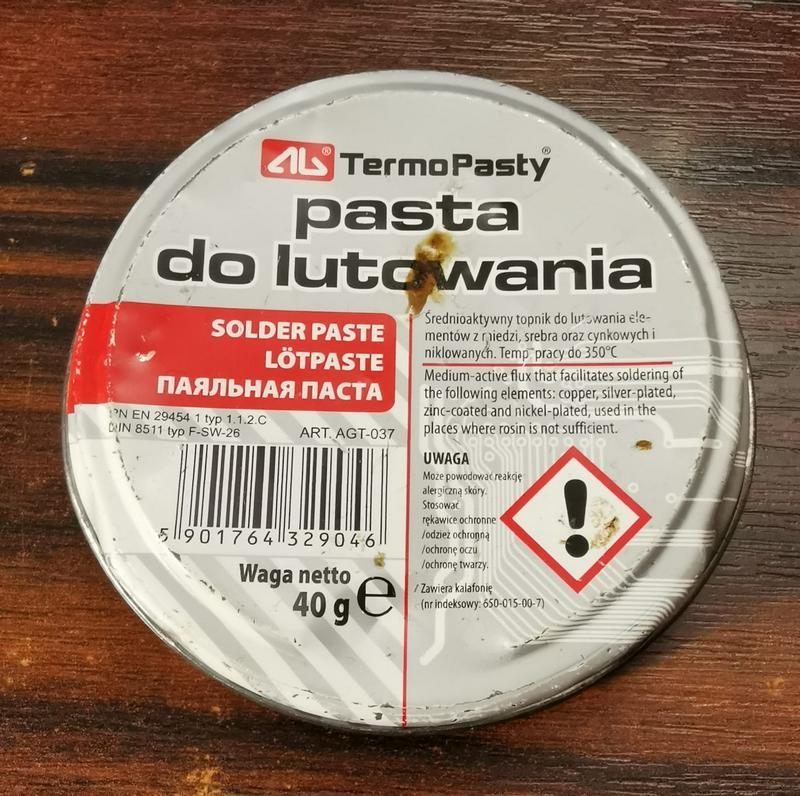

ja żywam do zwykłych prac

ale lubie mieć do precyzyjnych prac żel za 70zł za tubke wielkości papierosa

18 godzin temu, baxteros napisał:

@Waldi_06 -> dzięki za całą odpowiedź będę walczył i mierzył te punkty pracy cyfrowej co podałeś. Napięcia i częstotliwości ja jadę tylko z CD.

Ale jedna jeszcze prośba podesłał być cały schemat od cyfrówki 4.0.71.

yyyyy - a skąd masz płytke bez schematu? pewnie się nie upomniałeś

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[baxteros]

@Waldi_06

 dziękuję za odpowiedź w temacie ustawień cyfrówki, wyposażyłem się w oscyloskop i mam takie ustawienia i wyniki -> niestety dalej nie działa. Ale od początku.

Sygnał na płytkę wejściową podaję z konwertera JarekC w formacie SPDIF.

Jak daje sygnał 44,1kHz to mam zegar 11 Mhz -> ok filtr Olka nie będzie działał ale jak dam sygnał 88,2kHz to już mam zegar 22,57Mhz.

Płytkę ustawiłem tak aby z SRC wychodziło I2S 20bit (bo mam kości 1704 i zworkę na przejściówkach na 20bit filtr też miał być 20 bit ustawiony).
Chciałem ustawić OFMT1 = 0, OFMT0 = 1, OWL1 = 0, OWL0 =1
Chciałem też ustawić : dzielenie przez 256fs.
Zerknij na ustawienia na zdjęciu. Czy ustawiłem ok ? I mam dziwne wyniki.



Dałem sygnał 88,2Khz aby mieć te 22,56 dla filtra.
To co wychodzi z SRC mierzyłem na złączu JP10, 1=88,20kHz, 3=5,6Mhz, 5=400kHz-2Mhz, 7=22,56Mhz
Czyli niby ok.

Ale po filtrze mam na JP8 13=22,56Mhz, 9,11= 705,2kHz, 7,5= 3-8Mhz.
Najgorsze jest to że zmieniając fs out, nic się nie dzieje na  pinie 9,11 i czemu na 13 jest 22,56Mhz ?



PS pytanie z poza konkursu : Jak podpił bym CD pod złącze SPDIF to mam zegar 11Mhz czyli filtr i cały układ nie będzie działał ? Muszę mieć zapięte 22Mhz min ?

PS 2 - To co mnie martwi to że filtr jest może całkiem zimny, ale lekko ciepły. Mam już jeden układ fpga od Olka z dawnych czasów jeszcze na gotowcu z Chin wpięty przewodami do AD1865 i on jest gorący.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 15 Listopada 2023 przez baxteros

[Waldi_06]

filtr olka był zaprojektowany do stałego zegara 22/24, najlepiej to osiągnąc poprzez dodanie zegra 22/24 na stałe przy jednoczesnym właczeniu upsamplingu,
wartości za filtrem sa ok,
na działającym filtrze zawsze muszą się palić ledy, jakie to gdzieś kiedyś pisałem wcześniej (w wątku gdzie był opisany ten filtr, być może w tym,
ten inny filtr olka grzał się bo olek ustawił go na maksa być może robił jeszcze jakies inne rzeczy, a ten nasz będzie ciepły ale nie goracy, led ready musi się palić i led fs ma pokazywać ile fs weszło do filtra

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

no dobra - po pierwsze co to za druty do złacza JP10?
sygnał cyfrowy BCK/LRCK/DATA (np w formacie I2S) podajemy wyłacznie na JP4 lub JP5.
złącze JP10 wyjęsciem BCK/LRCK/DATA niestosowanym w naszym dacu.

ustawienia fpga
44/48

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

88.1/96


176.4/192

zegar wejściowy 22xx/24xx,
fs wejściowe 44.1/48
ustawienie fs na S1 - różne dla każdej indykacji LED

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[baxteros]

Waldek wracam do tematu. Zakupiłem amanero aby mieć pewność zegara 22.XX.
Przewody z JP10 zabierały tylko zasilanie 6V już je usunołem nie są mi więcej potrzebne.

W tej chwili sygnał I2S podaję na JP4
Niestety całość dalej nie działa. Podaje sygnał 44.1kHz z komputera. Amanero działa. Jest sygnał 44.1 i zegar 22.XX

Na wejściu na kości PCM1704 mam CLK=22,5Mhz, LE=705kHz, Data=2-8Mhz.

Ustawienia mam następujące : I2S, 24bit na wyjściu z SRC czyli OFMT1=0, OFMT0=1, OWL1=0 OWL0=0 co daje na przełącznikach OFMT0 w pozycji ON, reszta na OFF.

Fs ustawiłem na Mode 1 = ON, Mode 0 = OFF jak na Twoim zdjęciu nr . 1



Kości PCM mam ustawione na 20bit, kombinowałem też I2S 20bit na wyjściu z SRC ale też nie działa.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 22 Grudnia 2023 przez baxteros

[Waldi_06]

zadzwoń do mnie po swiętach, zobaczymy co się da zrobić,
czy słyszysz cokolwiek w rozumieniu
albo szumu
albo wręcz zaszumionej muzyki (mniej lub bardziej) ?

Weosłych Świąt Bożego narodzenia - Feliz Navidad !!!
Ale roboty w kuchni się narobiło. Same pyszności !

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[baxteros]

Niestety nic nie słyszę.

Jak próbowałem go uruchomić kiedyś na zegarze 11.XX z CD to właśnie takie trzaski było słychać czyli. Teraz jak jest 22.XX to pełna cisza.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bart.dev]

W dniu 28.09.2023 o 21:04, Waldi_06 napisał:

Koledzy - nigdzie nie pisałem ale mam jeszcze kilka kompletów płytek w wersji
4x pcm63,
16x pcm63,
16x ad1865 ,
16x pcm1704,
do tego płytki częsci cyfrowej ok 10ciu,
kilka róznych płytek do filtrów i być może jakieś przejsciówki,

wszystko to z moich eksperymentów i zabaw, zestawy powyższe kazdy uruchomiłem i kazdy działa,
te z ad i 1704 wymagają przewiewnej obudowy lub zmiany ułożenia diód prostowniczych,
każda z nich ma obwody odłączania zasilania ale proponuję ich nie używać, bo stabilizatory LT niechętnie działają w grupie,

do ad mam dodatkowe płytki z analogówką napięciową,
to samo mam z analogówką prądową (pasuje do ad również),
obie pasują złaczami do kazdej płytki ale napięciowa tylko z ad.

płytki do wyczerpania zapasów, więcej nie będzie,
natomiast przejściówki na gniazdo dip28(pcm63) są możliwe do dorobienia,
ale obecnie koszty produkcji sa znacznie większe,

Są jeszcze płytki pod 4xPCM63? 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Waldi_06]

Są.

Skasowałem 99% wiadomości ze skrzynki. Najstarsze były z przeds 13 lat. Ale tutjsi własciciele koniecznie chca na mnie zarobić. Pomimo tego, że generuję ruch i przyciągam forumowiczów to oni jeszcze chca abym dokłądał się do ich portfela. No ale na na tym nie zarabiam, więc im też nie mogę dać.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[gudmundur]

Chętnie kupię jedną sztukę 4xPCM63, napisałem na Priv.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
