Głośnik Elektrostatyczny szukam elekroniki zasilającej

[jacek_zagaja]

Może ma ktoś transformator i elektronike towarzyszącą do głosnika elektrostatycznego?

[woytl]

Transformator możesz sobie zamówić u jakiegoś producenta traf głośnikowych jak znasz jego parametry, niczym specjalnym się nie wyróżnia, poza tym potrzebujesz zasilacz do polaryzacji wysokim napięciem, 400V jak się nie mylę.

[jacek_zagaja]

Napisalem do Lachowskiego wskazujac parametry transformatora Plitron. Odmowil.

[woytl]

Może się taki pan z niego zrobił że drobnicą się nie zajmuje, może Pietro4 coś pomoże w kwestii traf

[Arachnus]

Możesz sprowadzić gotowe z UK, jest pewien wybór

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

albo zamówić według uznania.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jacek_zagaja]

Sowtery drogie. W sumie czemu nie uzyc glosnikowego?



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[woytl]

lepiej na rdzeniu RZC

[jacek_zagaja]

Dlaczego? Gdzie znajde?

[gucio.]

Dlaczego? Gdzie znajde?



Swego czasu pisałem do wszystkich producentów Polsce w sprawie takiego transformatora, każdy odmówił ....

[Harry]

Witam



Jeżeli się nie mylę to w tej książce jest projekt lampowego wzmacniacza do bezpośredniego napędu paneli elektrostatycznych.

Nie jest to odpowiedź na twoje pytanie, ale alternatywne rozwiązanie.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Pozdrawiam Romek

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Less]

Z pominięciem transformatorów - bardzo obiecujący pomysł.

[Arachnus]

Co innego gdy napięcia rzędu kilku kV są izolowane w obudowie głośnika, a co innego podłączać wysokie napięcie przewodami od wzmacniacza. Moim zdaniem zabawa nie warta ryzyka porażenia postronnych osób.



Poza tym, przy takim typowym wciąganiu prądu na wysokich przez elektrostaty





jak to napędzić z OTL-a? Potrzeba było by całego stada lamp.

[jacek_zagaja]

Najpierw trzeba zaczac od rzeczy prostych sprawdzonych, taki np. Quad ESL63 nie ma wydumanych czesci a dziala wysmienicie, pasmo jest zrownowazone, dzwiek bardzo precyzyjny.

[porlick]

Przecież można wzmacniacz otl wsadzić do podstawy elektrostatu. Żadne długie kable WN nie muszą plątać się po pokoju.

[jacek_zagaja]

Moduly Shackman zdaje sie tak sa zrobione i to by mi pasowalo.

[marekd]

Braun CSV 60, csv130 miały bezpośrednie wyjście na elektrostaty, które były produkowane na licencji Quada. Schemat tutaj:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jacek_zagaja]

Mozna gdzies poczytac o tym? Tak na szybko nic nie znalazlem. Jestes pewien ze bezposrednio?

[bamarek]

Przecież można wzmacniacz otl wsadzić do podstawy elektrostatu. Żadne długie kable WN nie muszą plątać się po pokoju.

Tyle, ze to nic nie zmieni bo i tak bedziesz mial trafo w glosniku. Musialbys wywalic oba trafa i uzyc lamp o napieciu odpowiadajacym temu z panela. To jest tzw. OTL Direct drive. Slyszlalem i roznica jest ogromna.

[marekd]

Schemat głośników LE1 Brauna w załączeniu. Niestety wynika z tego, że Braun stosował tylko dedykowane złącze dla swoich głośników.



Coś nie weszło

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marekd]

Znalazłem jeszcze coś takiego:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Nie wiem na ile takie rozwiązanie jest bezpieczne, ale z wykazu części wynika, że koleś wykorzystał zwykłe transformatory sieciowe.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[hi_aro]

Jakiś czas temu, powstał wątek o elektrostatach. O wykonaniu panela itp. Był tam wklejony link do słowackiej strony, chłopaka, który wykonał je samodzielnie. Są raczej wszystkie informacje. O elektronice i zasilaniu również. Dodatkowo kilka innych linków w podobnej tematyce.



Tutaj:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jacek_zagaja]

Gdybym mial wykorzystac ten:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



To jak podlaczyc do elektrostatu push-pull? Troche nie rozumiem oznaczen.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marekd]

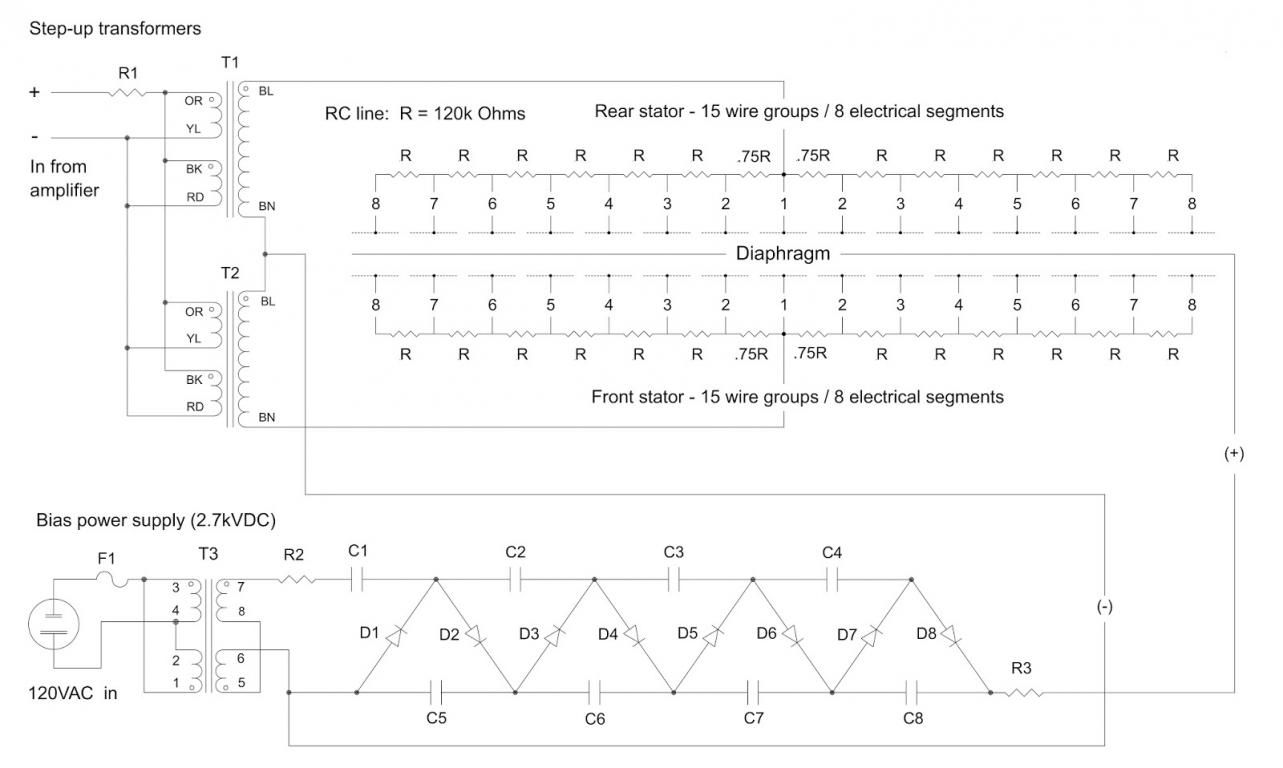

W załączonym schemacie gość wykorzystał transformatory sieciowe jako T1 i T2: pierwotne 230v / wtórne 2 x 6V - tak wynika ze spisu części. Karta katalogowa transformatora:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Trafa dostępne tutaj:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Jeśli dobrze rozumiem pytanie: "To jak podlaczyc do elektrostatu push-pull? Troche nie rozumiem oznaczen." - chcesz wyeliminować tr1 i tr2 z powyższego schematu i transformator wyjściowy z push-pulla i zastąpić jednym transformatorem - wbudowując wzmacniacz w kolumnę?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jacek_zagaja]

Tak chce zrobic. Mozna zrezygnowac z lini opozniajacej. Do jednego glosnika powinien wystarczy jeden transformator. Po stronie wysokiej impedancji mamy wiele wyprowadzen jak mniemam do roznych konfiguracji: trioda, ultra linear, pentoda... ale co jest co gdyz nie znam oznaczen. Dlaczego wzmacniacz wbudowany? Po to transformator zeby go nie bylo.

[bamarek]

Tak chce zrobic. Mozna zrezygnowac z lini opozniajacej. Do jednego glosnika powinien wystarczy jeden transformator. Po stronie wysokiej impedancji mamy wiele wyprowadzen jak mniemam do roznych konfiguracji: trioda, ultra linear, pentoda... ale co jest co gdyz nie znam oznaczen. Dlaczego wzmacniacz wbudowany? Po to transformator zeby go nie bylo.

Bede kibicowal, ale powiem szczerze, ze ciezko widze powodzenie tego rozwiazania. Gram na elektrostatach od dziesieciu lat, mialem dla testow wzmaki OTL i roznicy w klasie nie bylo. Dopiero wywalenie traf kompletnie i gra na kilku tysiacach wolt zmienia sytuacje diametralnie.



Do jakich paneli chcesz to zastosowac?

[jacek_zagaja]

Chce wykonac prototyp elektrostatycznego drivera tubowego wiec niepelne pasmo. Mam Quady 63 i nie widze/slysze nagatywnego wplywu transformatora.

[Less]

Słuchałeś bez?

Jeśli nie masz porównania, to jak masz słyszeć negatywny wpływ?

[jacek_zagaja]

Dzwiek jest czysty, swietnie zbalansowany, znieksztalcenia niskie - co ma sie poprawic jesli ma byc ta duza roznica? Prosze bardzo wystawic w DIY na AS - przyjade.

[bamarek]

Dzwiek jest czysty, swietnie zbalansowany, znieksztalcenia niskie - co ma sie poprawic jesli ma byc ta duza roznica? Prosze bardzo wystawic w DIY na AS - przyjade.

Jesli zupelnie wyeliminowalbys transformatory to poprawia sie znacznie wszystko w czym quady najlepsze nie sa. Mega dynamika, przestrzen i detale przy kazdej(!) glosnosci. Prosze nie mow mi, ze to wszystko juz tam jest bo mam w domu ESL57. Niestety tego typu zmiana wymaga podpiecia tysiecy wolt bezposrednio do panela i zadna komercyjna konstrukcja tego nie robi z uwagi na bezpieczenstwo. Wywalenie tylko jednego transformatora to nie jest rozwiazanie warte zachodu jesli i tak jedno trafo bedzie musialo podniesc napiecie jakies 15 razy.

[zbyszek 1982]

Schemat głośników LE1 Brauna w załączeniu. Niestety wynika z tego, że Braun stosował tylko dedykowane złącze dla swoich głośników.



Dokładnie tak. Wyjście na głośniki elektrostatyczne zawiera wyjście sygnału z odczepu 15 Ohm z trafa głośnikowego, oraz zasilanie z osobnego odczepu trafa zasilającego na 220v. Dzięki temu, kolumny elektrostatyczne są załączane wraz ze wzmacniaczem.
