Wybór DAC DIY

[Thekamil921]

Teraz moim najlepszym źródłem jest arcam Alpha cd9.



W robienie płytek samemu nie chce Mi się bawić więc najlepiej żeby była gotowa płytka.

[McGyver]

Ja ostatnio bawię się w opampową żonglerkę i już mam trochę dość (może za bardzo jestem wymagający ale jak w każdym ustawieniu jest coś co gra dobrze i coś co gra słabo i to w zależności z jakiego playera to leci). Spróbuje może opampów na elementach dyskretnych (burson V5 czy OPA301B).

Jeżeli chodzi o półprzewodnikową analogówkę do TDA1541 to polecam serdecznie banalnie prosty, ale świetnie grający układ znany jako Pass D1. Zmontowany prawidłowo z użyciem dobrych elementów (uczulam na kluczowe znaczenie kondensatorów sygnałowych). Poza kondensatorami sygnałowymi elementy do tego układu kosztują grosze, a dźwięk jest nadspodziewanie dobry. Będziesz zadowolony o wiele bardziej niż z Bursonów.



A czy w grę wchodzi tylko "DIY" z gotowym pcb czy własnoręczne trawienie i lutowanie też?



Co do lamp - chętnie przyjrzę się temu układowi, chciałbym zobaczyć schemat, płytki pewnie bym jakieś narysował :)

Na dobrą sprawę to można taki układ skutecznie wykonać lutując wszystko do podstawek, ale faktycznie trudniej jest wtedy zachować estetykę i łatwiej o pomyłkę niż w wypadku stosowania PCB. Chyba najlepiej wzorować się na montażu Sun Audio:







Można też wzorować się na Jadisie, ale to już trudniejsze:



[Seyv]

Obecnie rolę daca pełni u mnie AIM SC808 i to do niego myślałem i jakiś dyskretnych opampach. Jednak powoli zaczynam się rozglądać za czymś lepszym lub przynajmniej z większymi możliwościami modyfikacji (i bardziej mobilne). Stąd dobrze aby części analogowa i zasilanie były oddzielne. Choć może skuszę się na jakiś forumowy projekt czy np. soektisa. Najlepiej było by gdyby można było coś przesłuchać w swoim systemie (spróbuje rozejrzeć się po okolicy).

[McGyver]

rozejrzeć się po okolicy

A gdzie się znajduje ta okolica?

[Seyv]

Lublin

[Holgin]

Napisz lepiej jak wytrawiasz. Jakby było to takie proste nie było by co raz na forum tylu grupowych zamówień na pcb.



Jak wytrawiam? Standardowy termotransfer. No może moją przewagą jest użycie laminarki zamiast żelazka. Za parę dni polutuje wszystko to pokaże jak to wyszło.

Trudność wykonywania PCB a lenistwo i no nie oszukujmy się jakość (soldermaska, warstwa opisowa..) to dwie różne sprawy, ludzie są wygodni i nie chce im się robić samemu, ale dla jednostkowych projektów zlecanie płytki w zakładzie będzie trochę kosztować. Ale samodzielnie zaprojektowana, wytrawiona i polutowana płytka daje dużo satysfakcji i zawsze gra najlepiej ;)



Na dobrą sprawę to można taki układ skutecznie wykonać lutując wszystko do podstawek, ale faktycznie trudniej jest wtedy zachować estetykę i łatwiej o pomyłkę niż w wypadku stosowania PCB. Chyba najlepiej wzorować się na montażu Sun Audio:



Montaż przestrzenny czy na PCB to już kwestia wyboru konstruktora, I/U na lampach jest na tyle proste, że wg mnie nie ma się co bawić w płytkę ale zasilacz to jak najbardziej. Ale ani jednego, ani drugiego nie da się wykonać jeżeli nie opublikuje się schematu :)

[McGyver]

ani jednego, ani drugiego nie da się wykonać jeżeli nie opublikuje się schematu :)

Spokojnie, opublikuję, tylko że sam najpierw muszę to zrobić skoro mam pilotować taki projekt. A z czasem u mnie trochę kiepsko.

[Holgin]

Spoko :) 6n2p, ecc88 czy coś ciekawszego niż zwykle? :)

[McGyver]

Można powydziwiać z lampami i zrobić na czymś egzotycznym, ale skoro to ma być łopatologiczny projekt dla początkujących, to trzeba go zrobić na czymś łatwo dostępnym.

[Piotr84]

Można powydziwiać z lampami i zrobić na czymś egzotycznym



Czy próbowałeś z lampami bezpośrednio żarzonymi? np: 2A3 albo 300B, w stopniu wyjściowym, na wzór konstrukcji Lampizatora.

[McGyver]

Czy próbowałeś z lampami bezpośrednio żarzonymi? np: 2A3 albo 300B, w stopniu wyjściowym, na wzór konstrukcji Lampizatora.



A ma to sens?

Robiąc analogówkę do DACa z wyjściem prądowym potrzebuję wzmocnienia. Lampy takie jak 2A3 czy 300B mają wzmocnienie ok. 4, w realnym obwodzie będzie do uzyskania może 2, może mniej. To za mało, dziesięciokrotnie za mało.



Byłoby wystarczające do DACów z wyjściem napięciowym, ale ja się już takimi nie bawię. Poza tym nie widziałbym sensu wieszania lamp na wyjściu czegoś, co i tak ma zaszytego w strukturze opampa którego nie da się obejść. Zresztą DACki napięciowe grają dobrze w ogóle bez żadnej analogówki, wystarczy dobrej jakości kondensator na wyjściu.



Generalnie uważam że wstawianie takich lamp do analogówki DACa to strzelanie z armaty do muchy.

[homodelfinus]

Wie co mówi/pisze. McGyver - może jakiś projekt analogówki pod ad1865. Płytki już w drodze... Czy "Fikus" wystarczy? :)

[Piotr84]

Robiąc analogówkę do DACa z wyjściem prądowym potrzebuję wzmocnienia. Lampy takie jak 2A3 czy 300B mają wzmocnienie ok. 4, w realnym obwodzie będzie do uzyskania może 2, może mniej. To za mało, dziesięciokrotnie za mało.



Zgadzam się że to za mało, chodzi mi o to co może wnieść taka lampa w torze sygnału.

[Calyer]

Zresztą DACki napięciowe grają dobrze w ogóle bez żadnej analogówki, wystarczy dobrej jakości kondensator na wyjściu.



A czy taki sygnał może być zwierany do masy np. przez potencjometr na wejściu przedwzmacniacza? Chodzi o całkowite zwarcie przy potencjometrze ustawionym na 0.

[homodelfinus]

Stratę pieniędzy.

Zgadzam się że to za mało, chodzi mi o to co może wnieść taka lampa w torze sygnału.

[McGyver]

A czy taki sygnał może być zwierany do masy np. przez potencjometr na wejściu przedwzmacniacza? Chodzi o całkowite zwarcie przy potencjometrze ustawionym na 0.

A który przedwzmacniacz ma odwrotnie podłączony potencjometr?

[Calyer]

A który przedwzmacniacz ma odwrotnie podłączony potencjometr?

Chodzi mi o całkowite wyciszenie.

[McGyver]

Jeżeli w przedwzmacniaczu jest potencjometr dajmy na to 47 kohm, to podłączone do niego źródło przy całkowitym wyciszeniu przedwzmacniacza będzie obciążone rezystancją 47 kohm.

[Calyer]

O.K. dzięki , to sygnał na siatce będzie zwarty do masy w tej pozycji.

[Seyv]

Ale na siatce nie będzie sygnału bo trafia on tam przez potencjometr. Można mówić o tym ze siatka będzie zwarta do masy. Swoją drogą to nie ma urządzenia które było by w stanie pracować przy zwarciu.

[McGyver]

Można mówić o tym ze siatka będzie zwarta do masy.

Mówić można, ale lepiej tak nie robić, lepiej dać jakiś grid stopper.

[moltos]

Ale na siatce nie będzie sygnału bo trafia on tam przez potencjometr. Można mówić o tym ze siatka będzie zwarta do masy. Swoją drogą to nie ma urządzenia które było by w stanie pracować przy zwarciu.

No i co z tego, że siatka jest zwarta do masy. Na tym polega regulacja potencjometryczna. Lampa dalej pracuje pomimo, ze siatka jest zwarta. Lampa się nie zatyka z tego względu. Wystarczy popatrzeć na charakterystyki triody i wszystko jasne. W katodzie jest rezystor, który polaryzuje ją (katodę) dodatnio względem siatki. Tak więc siatka nawet zwarta do masy ma potencjał niższy od zera względem katody i prąd anodowy dalej płynie. Po prostu nie wzmacnia w tym momencie nic bo jest zwarta dla sygnałów zmiennych i tyle.

[Seyv]

To z tego, że jeżeli mówimy o jakimś zwarciu które wywołuje potencjometr to nie występuje ono ( to zwarcie) dla sygnału stopnia wcześniejszego np. Daca.

[moltos]

To z tego, że jeżeli mówimy o jakimś zwarciu które wywołuje potencjometr to nie występuje ono ( to zwarcie) dla sygnału stopnia wcześniejszego np. Daca.

Pisałeś o siatce zwartej do masy. Na wyjściu DACa raczej siatki nie uświadczysz więc nie ma tematu.

[Calyer]

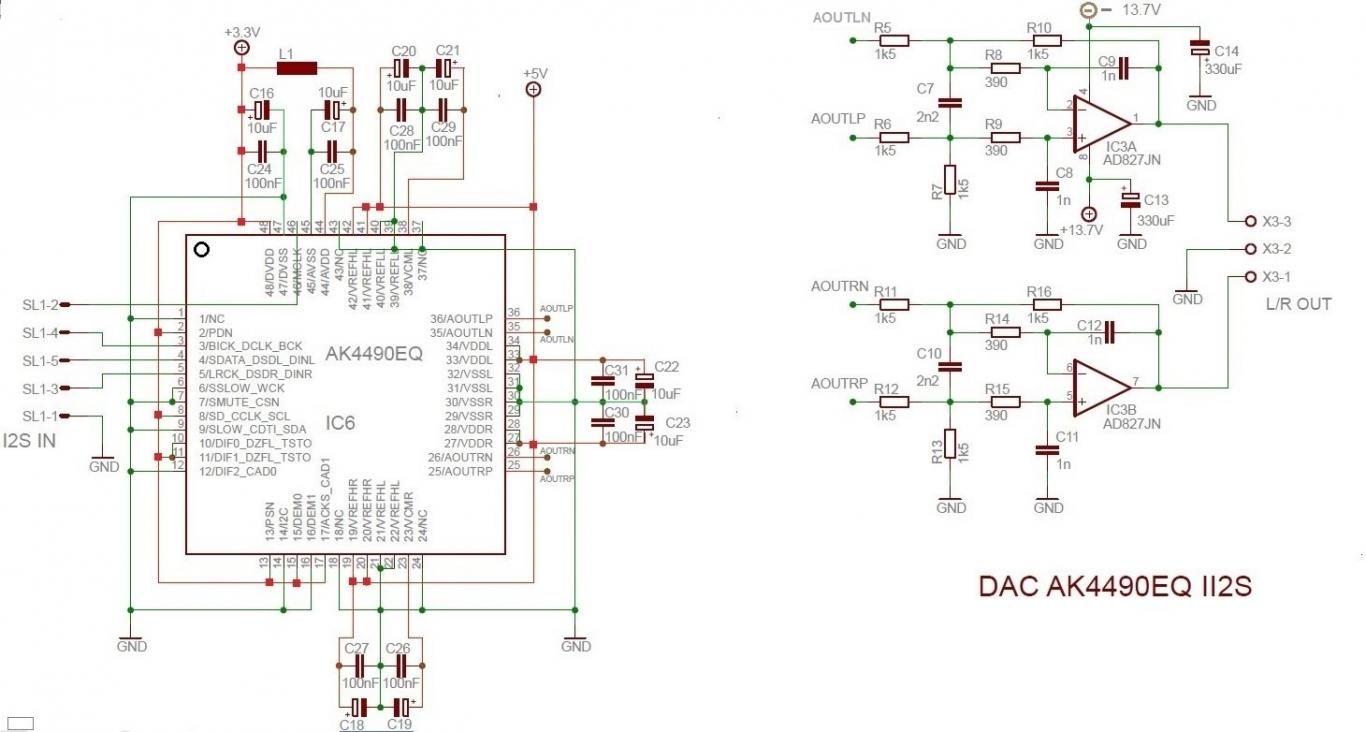

Korzystając z waszej aktywności chciałbym prosić o poradę przy lampizacji daca z wyjściem napięciowym z AK4490. Poniżej płytka i schemat.

Chciałbym wyjść pojedynczym sygnałem np. L- i R- [przez kondensatory 33nF] na potencjometr 50k a potem na siatkę WK-WA. Na płytce jest jakiś sprytny sposób kasowania napięcia stałego +2,64V z wyjścia daca , bo nie ma tam blokującego kondensatora. Nie wiem jak nazwać ten sposób , ale są tam np. dzielniki napięcia 1:2 , tak że na wejściach op-amp jest +1,32V.

Czy najlepszym sposobem było by wzięcie sygnału sprzed rezystora R5 i R11, czy może z innego miejsca , tak żeby wykorzystać filtr dolnoprzepustowy z płytki , jeśli to możliwe.
