Witam wszystkich serdecznie



parę miesięcy temu zdecydowałem się na budowę klona wzmacniacza Accuphase M-8000 (znalazłem PCB na taobao)



Po parunastu mailach z chińczykiem z wybrzydzaniem odnośnie grubości krzemu ścieżek itd (a wszystko przez google translator...), czekaniem na produkcje płyt, wysyłką, walką z celnikami (warszawa narzuciła cło, pomimo tego, że PCB powinny być zwolnione z podatku - finalnie i tak cło zapłaciłem... ), w końcu mam płytki u siebie...



Pierwszy rzut oka - żółty kolega wykonał naprawdę świetną robotę ! wszystko ładnie poukładane, dopasowane oraz przemyślane - jak patrzymy na zdjęcia oryginału, wypisz wymaluj M-8000



Po oględzinach, analizie i sprawdzeniu połączeń ścieżek, od razu chwyciłem za lutownicę i rozpocząłem budowę



---> tu zapraszam na fotki z budowy www.zdalnypomocnik.pl/m-8000 <---



Moje założenie jest proste -> robię wszystko 1 do 1 jak w oryginale

gdzie rezystor węglowy, idzie węglowy - gdzie rezystor metalizowany tam metalizowany

diody, tranzystory i wszystko co tylko możliwe wkładam jak w oryginale



Ogólnie idzie w miarę OK lecz naglę stanąłem - nie mogę zdobyć w naszym kraju kilku części i stąd ten post- może ktoś z szanownych forumowiczów ma jakiś zapas lub dysponuje nie potrzebnymi wylutami, które po rynkowej cenie zechce sprzedać



oto lista gratów których mi brakuje:



- 4 x kondesnator 1000uf / 120V

- 4 x kondensator 1000uf / 125V

- 4 pary 2sc3902 / 2sa1507 (mam tych tranów dość sporo, niestety bez par....)

- 4 x diody zenera HZ4ALL

- 2 pary 2SA1805 / 2SC4690

- 4 x diody zenera HZ153L

- 4 x diody zenera 1Z15A

- 2 x diody zenera HZ2ALL

- 4 x 1SS83

- 2 x 2SA1408-E/F

- 2 x 2SC3790-E/F

- 2 x 2SC2547

- 2 x 2SA1085

- 4 x 2SK330-Y

- 2 x TA7318P-2



z góry dziękuje za pomoc lub informację gdzie mogę zdobyć pewne części



ps. jeżeli ktoś ma jakąś sprawdzoną firmę do wycięcia blach miedzianych - będę wdzięczny za namiar



ps2. jeżeli ktoś jeszcze zdecydował się na budowę tego potwora w stereo - uprzejmie proszę o info czy natkał jakieś problemy...



ps3. ;) obiecuje zdać relacje kiedy uda mi się to wszystko złożyć do kupy i posłuchać



pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[szakal123]

- 2 x TA7318P-2 - już mam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Michal_56711]

A dlaczego nie zdecydowałeś się na M6000 tylko wybrałeś takiego starocia jakim jest M8000?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[szakal123]

z 2 powodów



1 - uważam, że nie jest ralne wykonanie klona M-6000 w warunkach domowych a M-8000 tak



2 - M-8000 to legenda Accu , poczytaj recenzje i sam oceń co lepsze

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bumpalump]

Ja bym osobiscie nie zaczynal projektu bez kompletu polprzewodnikow, zdobycie niektorych i to sparowanych graniczy z cudem

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[adik82]

A od czego są zamienniki?

Wystarczy poszperać pdf'y i znajdzie się coś.

Nigdy nie stosowałeś zamienników?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bumpalump]

Z braku laku stosowalem, ale to będzie kolejna wariacja a nie klon :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[szakal123]

osobiście jestem pewny, że zdobędę wszystkie elementy z listy i będzie to wyjątkowy klon na wszystkich oryginalnych elementach



tak naprawdę nie wiele mi brakuje, a to co wypisałem z listy jest dostępne na rynku



post napisałem, bo ciągle mam nadzieje, że ktoś zajrzy w swoje skarby i nie będę musiał ściągać z całego świata tych zabawek

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Darek67]

Tak naprawdę to chodzi o to aby wzmacniacz grał wybitnie a jesli kolega zastosuje jakieś zamienniki to nikt na świecie nie jest w stanie przewidziec co się stanie z brzmieniem. Czyż nie jest prawdopodobne że zagra lepiej niż oryginał ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bumpalump]

Tak naprawdę to chodzi o to aby wzmacniacz grał wybitnie a jesli kolega zastosuje jakieś zamienniki to nikt na świecie nie jest w stanie przewidziec co się stanie z brzmieniem. Czyż nie jest prawdopodobne że zagra lepiej niż oryginał ?

Jest mozliwe, zazwyczaj jednak gra gorzej to tak z mojego doswiadczenia

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

powodzenia z tym klonem, bo zadanie trudne - jak zresztą każde klonowanie accu



da się uzyskać bardzo dobry efekt, ale trzeba mieć świadomość, że accu na pewno zamawia najlepsze selekcje elementów

i my amatorzy nigdy możemy nie mieć do nich dostępu - np. opampy to mogą być nieosiągalne w detalu egzemplarze,



ja po walkach z klonem p7100 nabrałem pokory :-) ale tez nie jestem takim wyczynowcem jak niektórzy koledzy z forum

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[szakal123]

części już zamówione - pewnie za 2 miesiące będą....



na teraz taka mała aktualizacja fotek:



www.zdalnypomocnik.pl/m-8000

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[szakal123]

minęły 2 miesiące - paczka od chińczyków dotarła

niestety jak to z nimi bywa - nie obyło się bez podróbek....



aktualnie aby M-8000 było w pełni oryginalne brakuje mi:



- 2 pary 2SA1805 / 2SC4690

- 4 x diody zenera HZ153L

- 4 x diody zenera 1Z15A

- 2 x diody zenera HZ2ALL

- 2 x 2SA1480-E/F

- 4 x 2SC3790-E/F

- 2 x 2SA1085



szukam części dalej .....

ps. jak dotrą do mnie miedziane blachy zaktualizuje zdjęcia

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bogdan]

jak kupujesz na taobao ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Michal_56711]

Ja kupuję przez pośrednika yoybuy.com

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[szakal123]

taobaopolska.pl -> polecam jak dotąd wszystko dochodzi



wrzuciłem zdjęcia 2SA1480 / 2SC3790 (

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) )

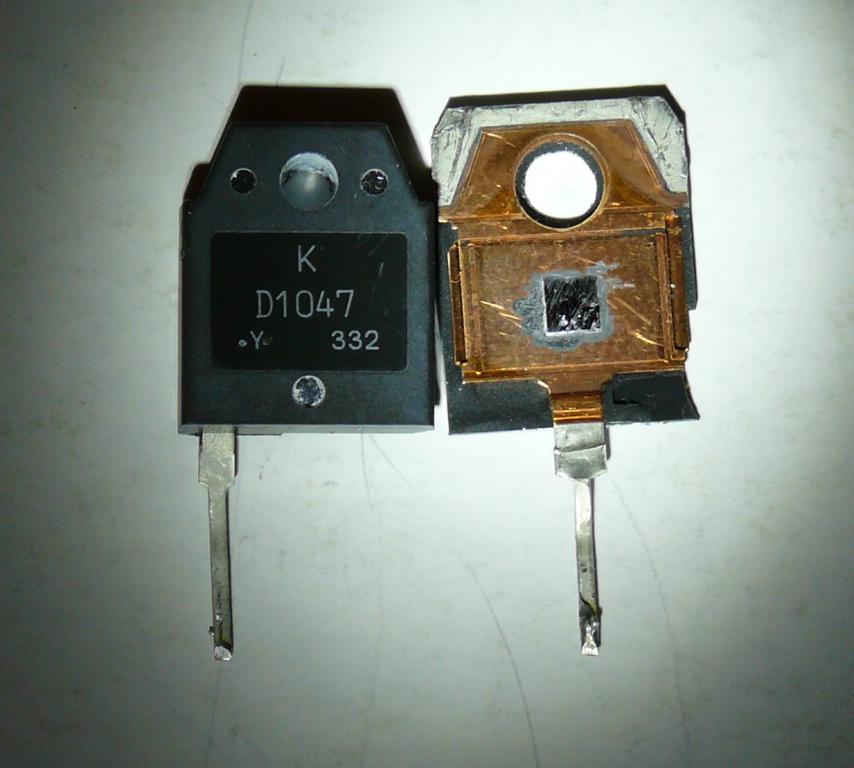

1480 wygląda OK - pomiary jak w oryginale (HFE zgodnie z grupą + piny się zgadzają)



3790 pomimo takich samych wyników, wyglądają kiepsko ....



ma ktoś jakiś pomysł na weryfikacje ich autentyczności ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Michal_56711]

taobaopolska.pl



Moje pierwsze zamówienie wisiało 2 tygodnie bez żadnej reakcji, na maile też nie odpisywali, tel milczał - daleko im do yoybuy.com, ale to moje zdanie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[szakal123]

gdyby ktoś chciał się wypowiedzieć odnośnie diody 1Z15A...



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[korkoczong]

Nie przesadzaj każda konstrukcja to kompromisy techniczne. Accuphase podchodzi do wszystkiego ze starannością godną podziwu co nie zmienia faktu że ich produkty noszą znamiona seryjniaków, jak większość drogich zabawek na rynku.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[front247]

Chłopaki mam pytanie,macie jakis pewny namiar na sklep (za granicą) gdzie mogę kupic oryginalne tranzystory mocy sankena/toshiby itd.? Także stoję z jednym projektem ze względu na brak u nas tych rzeczy a i z oryginalnością nie jest najlepiej. I jeszcze jedno pytanie techniczne,czy mozna włozyć zamiennik(parametry) do komplementarnej pary? np. BD249 i BD250 to para i teraz gdybym nie mógł zdobyc jednego z nich to mozna coś innego wstawic czy to tak nie działa? Oczywiście z tymi BD250/249 to tylko przykład,ja poszukuje innych tranów. Dokładnie chodzi mi o parę 2SB817 i 2SD1047

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[barmanekm]

Swego czasu były na Mouser i DigiKey. Na Mouserze były chyba te małosygnałowe, a na Digi te do mocy. Ale sprawdź czy aktualne. Małosygnałowe, to te do nowszych konstrukcji (w technologi SMD). Pewna część tych z Toshiby SMD, 1:1 odpowiada starszym przewlekanym. Ale nie wszystkie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[RR Lyrae]

Chłopaki mam pytanie,macie jakis pewny namiar na sklep (za granicą) gdzie mogę kupic oryginalne tranzystory mocy sankena/toshiby itd.? Także stoję z jednym projektem ze względu na brak u nas tych rzeczy a i z oryginalnością nie jest najlepiej. I jeszcze jedno pytanie techniczne,czy mozna włozyć zamiennik(parametry) do komplementarnej pary? np. BD249 i BD250 to para i teraz gdybym nie mógł zdobyc jednego z nich to mozna coś innego wstawic czy to tak nie działa? Oczywiście z tymi BD250/249 to tylko przykład,ja poszukuje innych tranów. Dokładnie chodzi mi o parę 2SB817 i 2SD1047



Możesz włożyć tranzystor innego producenta. Lepiej parę. Ważne aby napięcia VCB0, VCE0 prąd kolektora i moc były takie same lub większe. Ważna jest także częstotliwość ft i hfe. To ostanie zwłaszcza w stopniach mocy z pojedyncza parą. Kurczowe trzymanie się elementów zgodnie ze schematem ideowym w wielu przypadkach nie ma racjonalnego uzasadnienia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[szakal123]

Chłopaki mam pytanie,macie jakis pewny namiar na sklep (za granicą) gdzie mogę kupic oryginalne tranzystory mocy sankena/toshiby itd.? Także stoję z jednym projektem ze względu na brak u nas tych rzeczy a i z oryginalnością nie jest najlepiej. I jeszcze jedno pytanie techniczne,czy mozna włozyć zamiennik(parametry) do komplementarnej pary? np. BD249 i BD250 to para i teraz gdybym nie mógł zdobyc jednego z nich to mozna coś innego wstawic czy to tak nie działa? Oczywiście z tymi BD250/249 to tylko przykład,ja poszukuje innych tranów. Dokładnie chodzi mi o parę 2SB817 i 2SD1047



te trany ma chrupek ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[korkoczong]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kolmen]

Chłopaki mam pytanie,macie jakis pewny namiar na sklep (za granicą) gdzie mogę kupic oryginalne tranzystory mocy sankena/toshiby itd.? Także stoję z jednym projektem ze względu na brak u nas tych rzeczy a i z oryginalnością nie jest najlepiej. I jeszcze jedno pytanie techniczne,czy mozna włozyć zamiennik(parametry) do komplementarnej pary? np. BD249 i BD250 to para i teraz gdybym nie mógł zdobyc jednego z nich to mozna coś innego wstawic czy to tak nie działa? Oczywiście z tymi BD250/249 to tylko przykład,ja poszukuje innych tranów. Dokładnie chodzi mi o parę 2SB817 i 2SD1047

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[szakal123]

Zaktualizowałem fotki - do końca brakuje już tylko kilku diod które już płyną :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[maxrider]

Czekam na dalsze efekty z niecierpliwością.



Powodzenia



PS. Aktualizuj na bieżąco jak będzie się coś dziać

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[front247]

spoko kupiłem w huma,mają oryginały :) dzięki

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[szakal123]

mała aktualizacja ;)



przyszły kolejne graty....



do końca brakuje już tylko 2 tranzystorów 2SA1085 (kupowałem już w 7 źródłach - zawsze FAKE....) niby zamiennikami są 2SA970, lesz z racji tego, że wszystko mam tak jak w oryginale - zależy mi na nich....



pod koniec miesiąca spróbuje ostatni raz ściągnąć je do polski (są w niemczech za 30 euro) - jak nie to daje zamiennik i odpalam potwora

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[szakal123]

ogłaszam koniec szukania gratów ;)



dzisiaj przyszła ostatnia paczka zza granicy



finalnie 3 elementy nie będą jak w oryginale:



2 tranzystory w torze zasilacza (2SA1805 / 2SC4690) zamiast nich użyje KTB778/KTD998

oraz zamiast diody: 1Z15A użyje NTE145A (praktycznie idealny zamiennik)



jeszcze tylko tranzystory mocy z kashinoki (z nimi już nie będzie żadnego problemu) i mogę odpalać :)
