FM ACOUSTICS FM300A - czy ktoś słyszał


Bogdan

Rekomendowane odpowiedzi

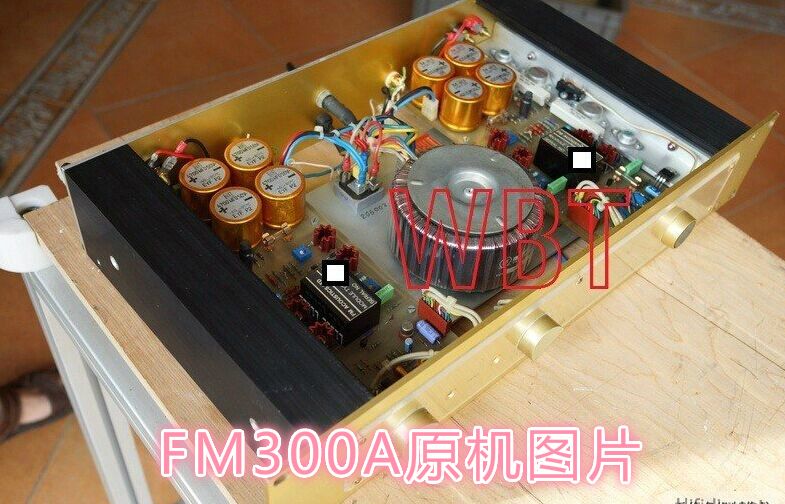

czy słyszał ktoś ten wzmacniacz ? Chińczyki go bardzo ładnie kopiują , a schemat banalny.



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )






Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

  • 4 miesiące temu...

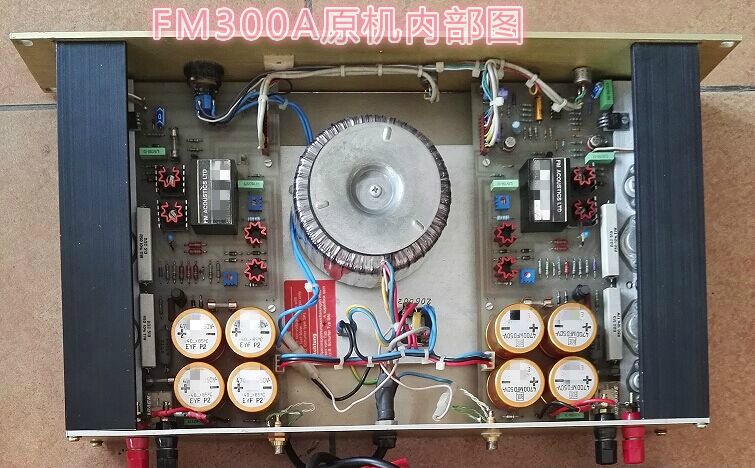

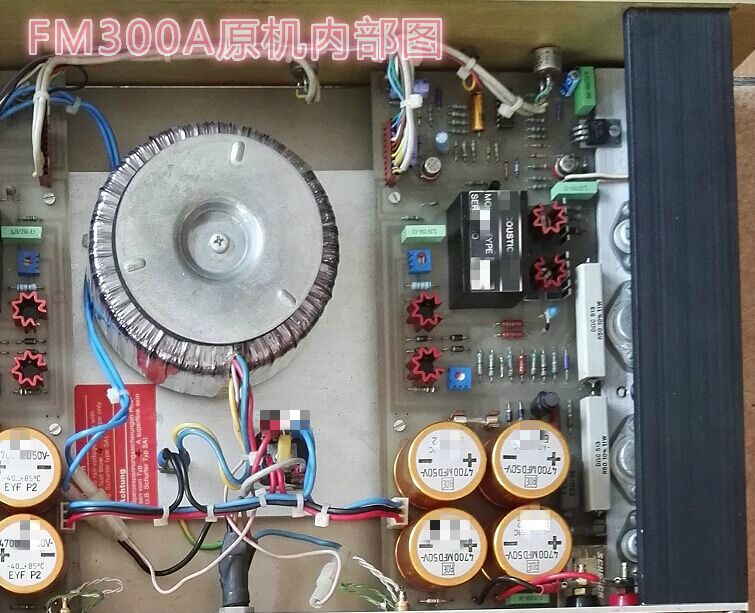

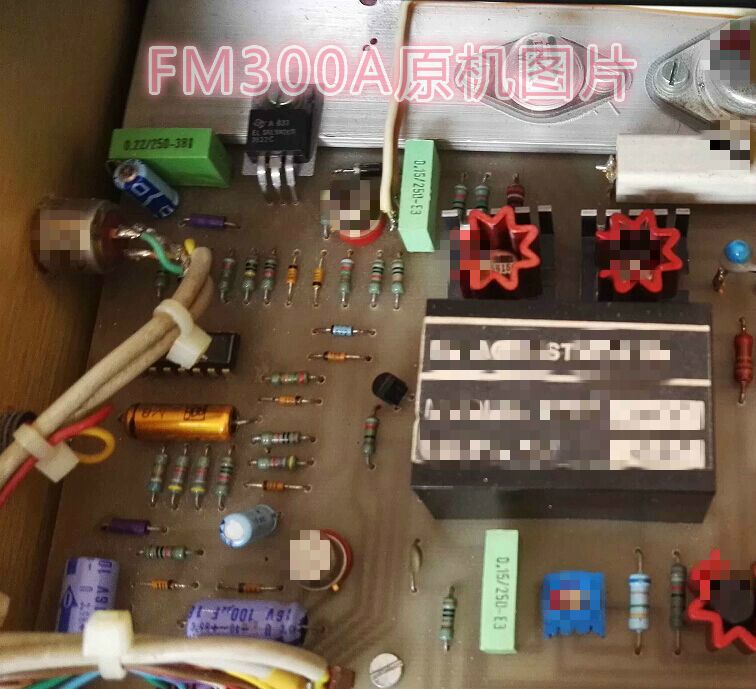

dużo szczegółowych zdjęć



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

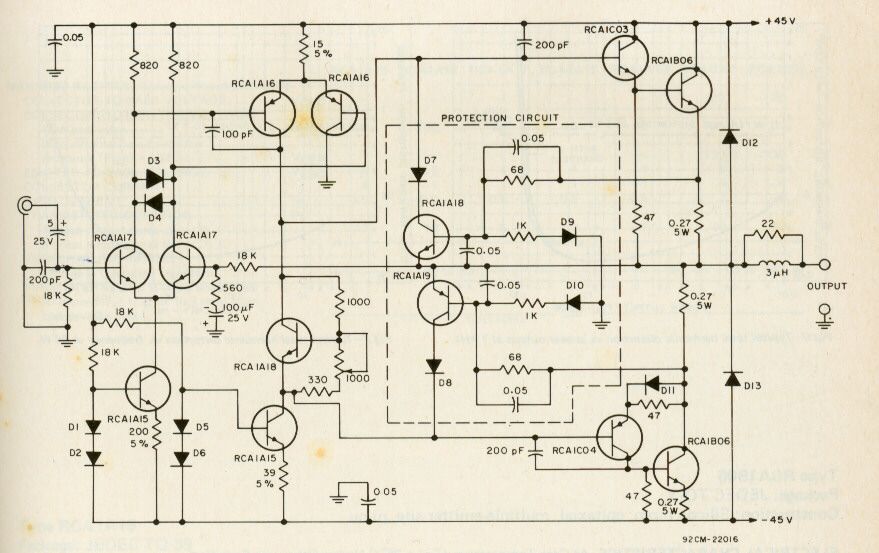

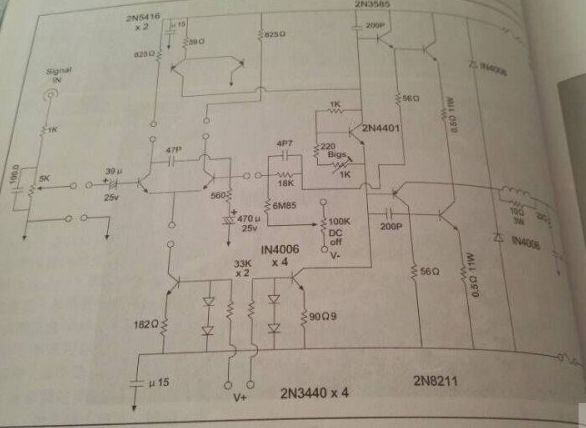

tu jest niemal identyczny stary schemat - już go widziałem , ale teraz nie pamiętam co to....

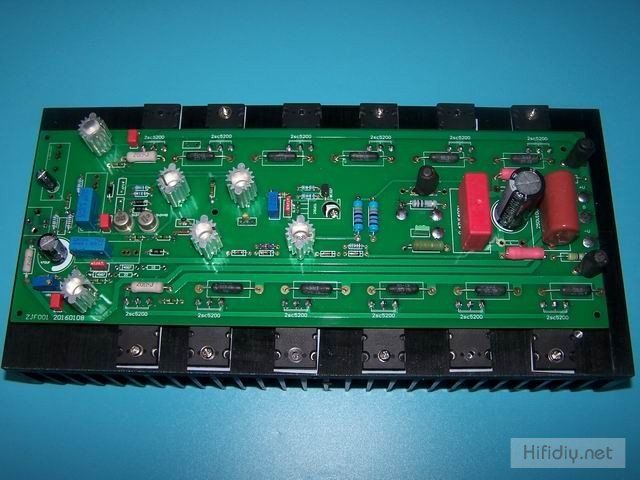

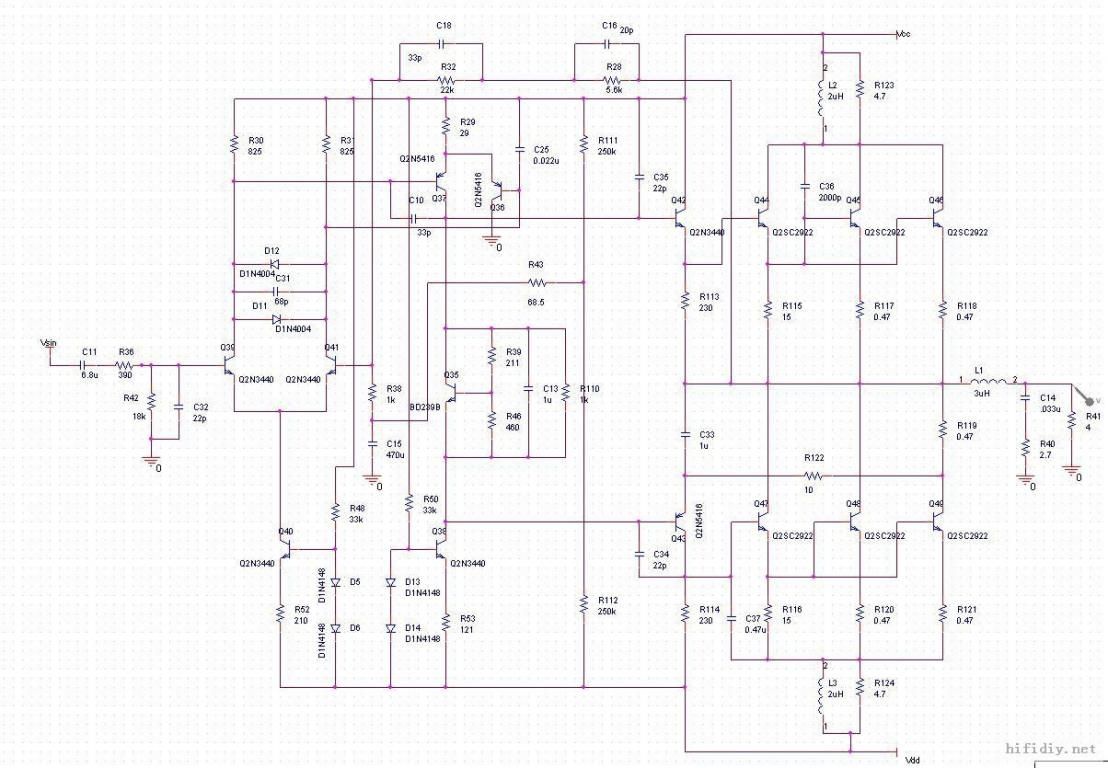

a tu seria 800




Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

  • 1 miesiąc temu...
  • 3 lata później...

Mam ten sprzęt i brzmi bardzo rozdzielczo i przestrzennie mam głośniki quadral platinum m40. W niektórych utworach za dużo basu ale to pewnie zależy od ustawienia kolumn. Ogólnie bardzo ładny i bardzo mocny wzmacniacz. Sparowałem go z fm255 efekt to jeszcze więcej mocy i pogłosu w utworach. Porównywałem go z onkyo 9070 i cyrusem one. Fm300 daje więcej przestrzeni bas jest obszerny, dzwięk potężny wysokie super. Bardzo dobry wzmak. Przedwzmacniacz też rasowy, piękny. BARDZO MOCNY AMP

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Dlaczego na pierwszych zdjęciach są 40-letnie części? Tak ma być?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Megadeth - A House Divided       🤘SENJUTSU🤘         α  Ω  β  λ  μ  ∅  ½  ²  €  $  π         Ⅵ Ⅵ Ⅵ

Odnośnik do komentarza
Udostępnij na innych stronach

  • 1 rok później...
W dniu 6.02.2022 o 00:57, pazi1980 napisał:

Mam ten sprzęt i brzmi bardzo rozdzielczo i przestrzennie mam głośniki quadral platinum m40. W niektórych utworach za dużo basu ale to pewnie zależy od ustawienia kolumn. Ogólnie bardzo ładny i bardzo mocny wzmacniacz. Sparowałem go z fm255 efekt to jeszcze więcej mocy i pogłosu w utworach. Porównywałem go z onkyo 9070 i cyrusem one. Fm300 daje więcej przestrzeni bas jest obszerny, dzwięk potężny wysokie super. Bardzo dobry wzmak. Przedwzmacniacz też rasowy, piękny. BARDZO MOCNY AMP

Oryginał czy klon?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

W dniu 7.02.2022 o 11:34, terminus napisał:

Dlaczego na pierwszych zdjęciach są 40-letnie części? Tak ma być?

Miałem ten wzmacniacz,  z pół  roku temu w naprawie. Padł ten moduł w zamkniętej puszce i zalanej epoksydem. Chinczycy przysłali całą płytę do wymiany. Nie chcieli udostępnić schematu.Tam są zastosowane jakieś bardzo stare tranzystory z przed wielu lat. Nie wiem czy leżaki magazynowe czy wyluty. Stawiam na leżaki. Ich obudowy są jakby skorodowane od jakichś chemikaliów, nie wiem jak to określić. Na wielu nadruk był totalnie nieczytelny.Pozostałe elementy to już z naszych czasów. Montaż bardzo staranny. Brzmiał bardzo dobrze , ale czy wybitnie,, to każdy musi sobie sam odpowiedzieć.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez Darek67
Odnośnik do komentarza
Udostępnij na innych stronach

  • 3 tygodnie później...

Czy ktoś posiada schemat do tej wer. klona fm?

pzdr

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

  • 3 tygodnie później...

Czy warto wymienić kondensatory 200pF i 4,7pF na mkp? - Chińczyk wlutował zwykłe ceramiki.

pzdr

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

4,7 pF - ja bym tu widział mikę ew. polistyren, podobnie 200 pF, ale tu ceramik nie przeszkadza tak bardzo.

Polipropylen odpada w tych miejscach.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez terminus

Megadeth - A House Divided       🤘SENJUTSU🤘         α  Ω  β  λ  μ  ∅  ½  ²  €  $  π         Ⅵ Ⅵ Ⅵ

Odnośnik do komentarza
Udostępnij na innych stronach

Z silver miką będzie chyba problem z taką wartością 4,7 pf bo nigdzie nie widzę…czy ta wartość jest jakaś krytyczna? Mogę zastąpić 5pf?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez ola98
Odnośnik do komentarza
Udostępnij na innych stronach

W dniu 11.08.2017 o 13:08, Bogdan napisał:

acha - prąd spoczynkowy to 200 mA

Qrczę - u mnie mam spadek nap 8mV na 1 rezie emiterowym - mam ustawić 188mV?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

I = U / R

U = I * R

0,2 A  * 0,5 Ω = 0,1 V = 100 mV

--------------------------------

Może być 5 pF.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Megadeth - A House Divided       🤘SENJUTSU🤘         α  Ω  β  λ  μ  ∅  ½  ²  €  $  π         Ⅵ Ⅵ Ⅵ

Odnośnik do komentarza
Udostępnij na innych stronach

20 godzin temu, terminus napisał:

4,7 pF - ja bym tu widział mikę ew. polistyren, podobnie 200 pF, ale tu ceramik nie przeszkadza tak bardzo.

Polipropylen odpada w tych miejscach.

Zwykły ceramik 200 pF w tym miejscu jest "nie na miejscu". Będzie modulował w rytm zmian napięcia pomiędzy B a K tranzystorów sterujących. Najlepiej wypadnie tam SilverMica. Mam swoją wersję tego wzmacniacza i zastosowałem właśnie SM.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

No tak, racja, NP0 mógłby dać radę, zwykły nie koniecznie, ale gdyby był np. na 500 V, to śmiało można ładować "zwykły".

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez terminus

Megadeth - A House Divided       🤘SENJUTSU🤘         α  Ω  β  λ  μ  ∅  ½  ²  €  $  π         Ⅵ Ⅵ Ⅵ

Odnośnik do komentarza
Udostępnij na innych stronach

16 godzin temu, terminus napisał:

I = U / R

U = I * R

0,2 A  * 0,5 Ω = 0,1 V = 100 mV

--------------------------------

Może być 5 pF.

Rezystory emiterowe są 2x0,47

więc 0,2*0,94=0,188=188mV

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Jeśli mierzysz na dwóch rez. połączonych szeregowo, to tak, 188 mV,

jeśli na jednym, to ma być  połowa tego (94 mV).

Do wzoru podstawiasz taki rezystor, do którego przypinasz woltomierz,

bez znaczenia, czy to 0,47 Ω, czy 0,94 Ω.

Prąd (mA) w dowolnym miejscu obwodu jest jednakowy.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez terminus

Megadeth - A House Divided       🤘SENJUTSU🤘         α  Ω  β  λ  μ  ∅  ½  ²  €  $  π         Ⅵ Ⅵ Ⅵ

Odnośnik do komentarza
Udostępnij na innych stronach

W dniu 6.02.2022 o 00:57, pazi1980 napisał:

Mam ten sprzęt i brzmi bardzo rozdzielczo i przestrzennie mam głośniki quadral platinum m40. W niektórych utworach za dużo basu ale to pewnie zależy od ustawienia kolumn. Ogólnie bardzo ładny i bardzo mocny wzmacniacz. Sparowałem go z fm255 efekt to jeszcze więcej mocy i pogłosu w utworach. Porównywałem go z onkyo 9070 i cyrusem one. Fm300 daje więcej przestrzeni bas jest obszerny, dzwięk potężny wysokie super. Bardzo dobry wzmak. Przedwzmacniacz też rasowy, piękny. BARDZO MOCNY AMP

Możesz sprawdzić jak masz ustawiony prąd spoczynkowy w swoim egzemplarzu klona?:)

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

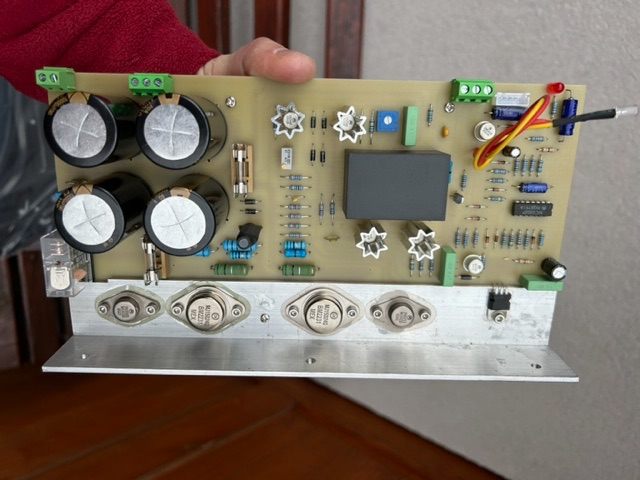

I ja się w końcu zmobilizowałem po dwóch latach:) qrczę to gra!!! Bardzo szczegółowy i przyjemny dzwięk:)

od lewej temp na tranie 2n5416, prąd spoczynkowy, napięcie na wyj.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

W dniu 11.04.2023 o 17:46, moltos napisał:

Zwykły ceramik 200 pF w tym miejscu jest "nie na miejscu". Będzie modulował w rytm zmian napięcia pomiędzy B a K tranzystorów sterujących. Najlepiej wypadnie tam SilverMica. Mam swoją wersję tego wzmacniacza i zastosowałem właśnie SM.

Wymieniłem ten niby 200pf na silvermicę stwierdzając przy okazji, iż wartość wlutowanego przez chińczyka konda to 70pf

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Czy mogę zrezygnować z potencjometrów i używać go jako końcówki mocy? I tak używam pre do sterowania więc potencjometry są zbędne. Mam zewrzeć na pcb wej z wyj przez jakiś rezystor? Jak to poprawnie zrobić? Na foto widoczne gniazdo podlaczenia potencjometru

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

pzdr

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

W oryginale FM300A był końcówką mocy z osobną regulacją czułości wejść. Nic nie stoi na przeszkodzie żeby pominąć potencjometry.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

13 minut temu, moltos napisał:

W oryginale FM300A był końcówką mocy z osobną regulacją czułości wejść. Nic nie stoi na przeszkodzie żeby pominąć potencjometry.

Zresztą inny wzmacniacz tej firmy F-10B jest tego przykładem. Wejścia zbalansowane i regulacja poziomów na tylnej płycie wzmacniacza.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

  • 1 miesiąc temu...

Nie większa jak 18k. Trochę mało. Potencjometr na wejściu nie może być dużej rezystancji. Maksymalnie 22k.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

  • Pokaż nowe odpowiedzi
  • Dołącz do dyskusji

    Możesz dodać zawartość już teraz a zarejestrować się później. Jeśli posiadasz już konto, zaloguj się aby dodać zawartość za jego pomocą.
    Uwaga: Twój wpis zanim będzie widoczny, będzie wymagał zatwierdzenia moderatora.

    Gość
    Dodaj odpowiedź do tematu...

    ×   Wklejono zawartość z formatowaniem.   Przywróć formatowanie

      Dozwolonych jest tylko 75 emoji.

    ×   Odnośnik został automatycznie osadzony.   Przywróć wyświetlanie jako odnośnik

    ×   Przywrócono poprzednią zawartość.   Wyczyść edytor

    ×   Nie możesz bezpośrednio wkleić grafiki. Dodaj lub załącz grafiki z adresu URL.



    • Ostatnio przeglądający   0 użytkowników

      • Brak zarejestrowanych użytkowników przeglądających tę stronę.
    • House of Marley Positive Vibration Frequency Rasta

      Patrząc na to, co lada moment zacznie wyprawiać się za oknem aż chciałoby się zanucić za nieodżałowanym Markiem Grechutą chociażby fragment niezwykle będącego na czasie utworu „Wiosna – ach to ty”. Dlatego też powoli, acz konsekwentnie warto przygotować się na prawdziwy wybuch zieleni a tym samym niemożność wysiedzenia w czterech „betonowych” ścianach. Jak to jednak w życiu bywa jeszcze się taki nie urodził, co … więc doskonale zdaję sobie sprawę, iż nie dla wszystkich pierwszy świergot ptaków j

      Fr@ntz
      Fr@ntz
      Słuchawki

      Czy płyty CD cieszą się jeszcze odpowiednią popularnością?

      W dzisiejszych czasach, ludzie coraz więcej rzeczy chętniej robią online. Odchodzi się od klasycznych rozwiązań, na rzecz nowatorskich rozwiązań. Ten stan rzeczy dotknął również branżę muzyczną. Normą jest, że artysta wydając nowy album, wypuszcza go również w wersji fizycznej, najczęściej w postaci płyt CD, które można zakupić w wielu sklepach. W opozycji do takich zakupów stoi oczywiście internet i rozmaite serwisy streamingowe, takie jak YouTube, czy Spotify. Warto się zastanowić czy, a jeśli

      audiostereo.pl
      audiostereo.pl
      Muzyka 24

      Marantz Cinema 30

      Choć z pewnością większość śledzących dział recenzencki czytelników zdążyła przyzwyczaić się do tego, że kino domowe gości u nas nad wyraz sporadycznie, to o ile tylko światło dzienne ujrzy coś ciekawego, to czysto okazjonalnie takowym rodzynkiem potrafimy się zainteresować. Oczywiście nie zawsze jest to klasyczny, przeprowadzany w zaciszu domowych czterech kątów test, jak m.in. w przypadku budżetowego, acz bezapelacyjnie wartego uwagi i po prostu świetnego Denona AVR-S770H, lecz również nieco m

      Fr@ntz
      Fr@ntz
      Systemy

      Indiana Line Diva 5

      Śmiem twierdzić, ze nikogo mającego choćby blade pojęcie o tym, co dzieję się wokół, jak wygląda rynek mieszkaniowy uświadamiać nie trzeba. Po prostu jest drogo, podobno będzie jeszcze drożej i tanio, to już było i nie wróci, a skoro jest drogo, to do łask wracają mieszkania o metrażach zgodnych z założeniami speców z lat 50-70 minionego tysiąclecia. Znaczy się znów aktualnym staje się powiedzenie „ciasne ale własne”. Dlatego też logicznym wydaje się popularność wszelkich rozwiązań możliwie komp

      Fr@ntz
      Fr@ntz
      Kolumny

      Bilety | DŻEM koncert urodzinowy| Koncert

      O wydarzeniu Kup bilet na koncert jednego z najważniejszych polskich zespołów bluesowych - zespołu Dżem! Grupa świętuje 40-lecie działalności, w związku z czym na koncertach na pewno nie zabraknie dobrze znanych przebojów, takich jak Wehikuł czasu, Whisky, Czerwony jak cegła czy Sen o Victorii. Dżem bilety na jubileuszowe koncerty już dostępne! O zespole Dżem Połączyli rocka, bluesa, reggae, country. Nagrali piosenki, które uwielbiają zarówno koneserzy, jak i niedzielni słuchacze

      AudioNews
      AudioNews
      Newsy
    ×
    ×
    • Dodaj nową pozycję...


    Wykryto oprogramowanie blokujące typu AdBlock!


    Nasza strona utrzymuje się dzięki wyświetlanym reklamom.
    Reklamy są związane tematycznie ze stroną i nie są uciążliwe.

    Nie przeszkadzają podczas czytania oraz nie wymagają dodatkowych akcji aby je zamykać.



    Prosimy wyłącz rozszerzenie AdBlock lub oprogramowanie blokujące, podczas przeglądania strony.

    Zarejestrowani użytkownicy + mogą wyłączyć ten komunikat.
