TA2022


mone
 Udostępnij

Rekomendowane odpowiedzi

Do wyboru, do koloru. i na miejscu wszystko. Różnica w cenie za czekanie na przesyłkę.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

"A ci, którzy tańczyli, zostali uznani za szalonych przez tych, którzy nie słyszeli muzyki" — Friedrich Nietzsche

Odnośnik do komentarza
Udostępnij na innych stronach

Tylko, że TPA3255 brak ;(

Zresztą mnie chodzi o gołe kości.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez sybic

Monitor Audio RX8, RX Center, Silver 1; DAC : 8-ch DIYINHK ES9016, XMOS Multichannel; Power AMP : 6-ch TPA3255

Odnośnik do komentarza
Udostępnij na innych stronach

Tpa3255 to sterownik do MOSfetów

TA0101, 02, 03, 04 są zdaje się najnowszymi produktami w klasie D

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez Kris_54701

"A ci, którzy tańczyli, zostali uznani za szalonych przez tych, którzy nie słyszeli muzyki" — Friedrich Nietzsche

Odnośnik do komentarza
Udostępnij na innych stronach

Nie sterownik, tylko gotowy układ 2x300W



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



ja mam słabszą wersje TPA3251 2x140W

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



i jako, że sporo wzmaków już przerobiłem (klase T też)

to na razie w tym układzie widzę swoją przyszłość.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez sybic

Monitor Audio RX8, RX Center, Silver 1; DAC : 8-ch DIYINHK ES9016, XMOS Multichannel; Power AMP : 6-ch TPA3255

Odnośnik do komentarza
Udostępnij na innych stronach

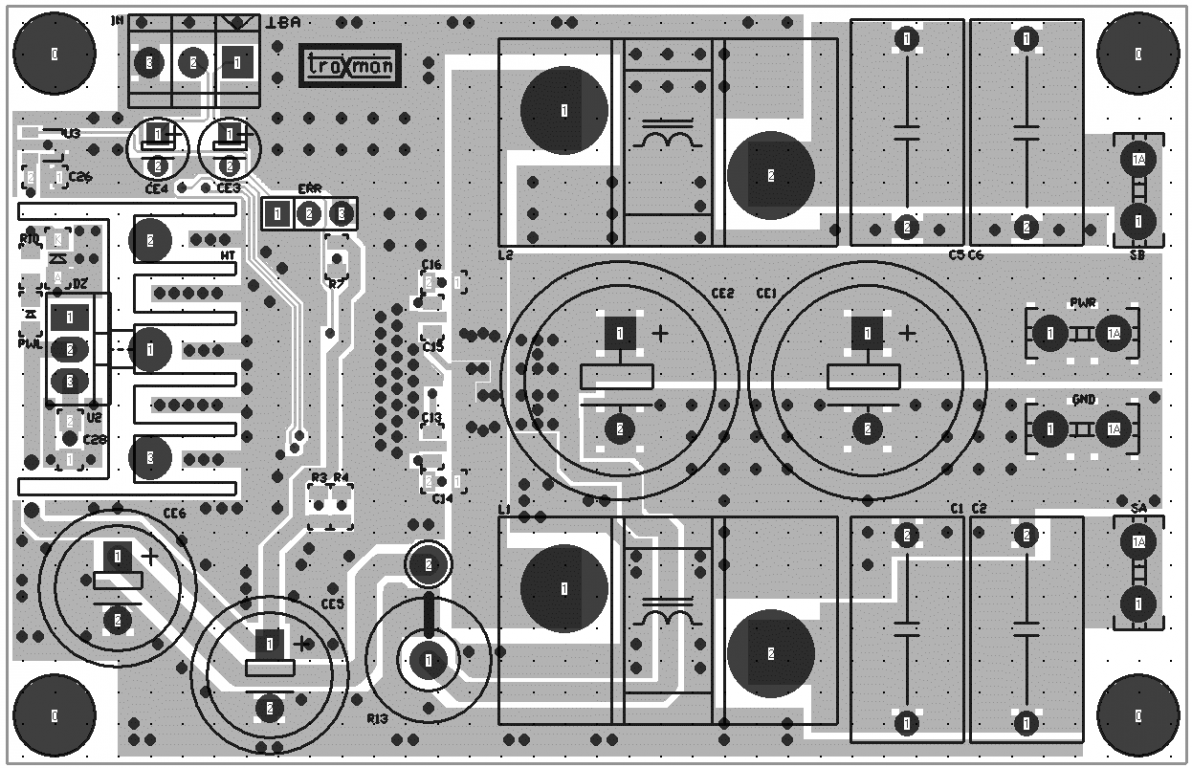

Zaprojektowalem ostatnio komercyjne pcb pod TPA3255

Byłbym skłonny przytulić taką płytkę zmontowaną czy też w kawałkach ale z z układem TPA32xx



Czyż nie o wilku mowa?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Porównywał ktoś TA2022 do TPA3255 lub 51?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez Kris_54701

"A ci, którzy tańczyli, zostali uznani za szalonych przez tych, którzy nie słyszeli muzyki" — Friedrich Nietzsche

Odnośnik do komentarza
Udostępnij na innych stronach

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) orównywał ktoś TA2022 do TPA3255 lub 51?

Ja bawiłem się TA2022, ale bardzo dawno temu. Od tego czasu mam inny DAC, a i ucho też inaczej odbiera ;)

TPA3251 może mieć więcej basów, mniej szumi, ale to bez bezpośredniego porównania jest kompletnie nie obiektywne.

A ktoś porównywał TA2022 do tk2050?

Bo to ostatnie miałem całkiem niedawno :)

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Monitor Audio RX8, RX Center, Silver 1; DAC : 8-ch DIYINHK ES9016, XMOS Multichannel; Power AMP : 6-ch TPA3255

Odnośnik do komentarza
Udostępnij na innych stronach

W sensie że lepiej gra w BTL czy potrzebujesz tyle mocy?

Czy tylko ja widzę zasielanie 12V jako jedyne?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

"A ci, którzy tańczyli, zostali uznani za szalonych przez tych, którzy nie słyszeli muzyki" — Friedrich Nietzsche

Odnośnik do komentarza
Udostępnij na innych stronach

TPA na mojej płytce pracuje w mostku

a jak to gra w porównaniu do Twoich TPA3251?

czy zwykła podmiana kości TPA3251 (mam na myśli Twój projekt) na TPA3255 i chyba jeszcze jeden rezystor to prosty sposób na szybkie upgrade?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez sybic

Monitor Audio RX8, RX Center, Silver 1; DAC : 8-ch DIYINHK ES9016, XMOS Multichannel; Power AMP : 6-ch TPA3255

Odnośnik do komentarza
Udostępnij na innych stronach

A ktoś porównywał TA2022 do tk2050?

coś gdzieś czytałem że TA2050 blado wypada przy 22

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

"A ci, którzy tańczyli, zostali uznani za szalonych przez tych, którzy nie słyszeli muzyki" — Friedrich Nietzsche

Odnośnik do komentarza
Udostępnij na innych stronach

W sensie że lepiej gra w BTL czy potrzebujesz tyle mocy?

Mocy nie potrzebuje, ale z praktyki wiem, że mocniejsze wzmaki grają lepiej ;)



Czy tylko ja widzę zasielanie 12V jako jedyne?

50V, te 12V to dodatkowo

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez sybic

Monitor Audio RX8, RX Center, Silver 1; DAC : 8-ch DIYINHK ES9016, XMOS Multichannel; Power AMP : 6-ch TPA3255

Odnośnik do komentarza
Udostępnij na innych stronach

nie wiem jak robiony był ten pomiar ale powyzej 100 W dzieje się coś niedobrego.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

"A ci, którzy tańczyli, zostali uznani za szalonych przez tych, którzy nie słyszeli muzyki" — Friedrich Nietzsche

Odnośnik do komentarza
Udostępnij na innych stronach

rozumiem ze ten pomiar jest odnosnie jednego pojedynczego kanału (nie w mostku)?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

"A ci, którzy tańczyli, zostali uznani za szalonych przez tych, którzy nie słyszeli muzyki" — Friedrich Nietzsche

Odnośnik do komentarza
Udostępnij na innych stronach

Wszystko jest OK, rzuć okiem na poziom THD

Przy 2022 coś nie dobrego dzieje się już przy 45-50W

Rzecz jasna porównujemy przy 8 ohmach



z tego wykresu widać, że :



Total Output Power at 10%THD+N



– 315-W Stereo into 4 Ω in BTL Configuration

– 185-W Stereo into 8 Ω in BTL Configuration



Total Output Power at 1%THD+N



– 260-W Stereo into 4 Ω in BTL Configuration

– 150-W Stereo into 8 Ω in BTL Configuration

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez sybic

Monitor Audio RX8, RX Center, Silver 1; DAC : 8-ch DIYINHK ES9016, XMOS Multichannel; Power AMP : 6-ch TPA3255

Odnośnik do komentarza
Udostępnij na innych stronach

Przy 2022 coś nie dobrego dzieje się już przy 50W

Na szczescie mam kolumny 100 dB hehe...

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

"A ci, którzy tańczyli, zostali uznani za szalonych przez tych, którzy nie słyszeli muzyki" — Friedrich Nietzsche

Odnośnik do komentarza
Udostępnij na innych stronach

Ja miałem o ponad 100dB, Cerwin Vega... problem w tym, że nie grały ;)

Znaczy sprawdzały się w dyskotece.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Monitor Audio RX8, RX Center, Silver 1; DAC : 8-ch DIYINHK ES9016, XMOS Multichannel; Power AMP : 6-ch TPA3255

Odnośnik do komentarza
Udostępnij na innych stronach

– 150-W Stereo into 8 Ω in BTL Configuration

dokładnie przy 100 W krzywa szybuje ostro w góre aż do jednego procenta i to w BTL.

Ciekaw jestem ile można wyciągnąć z pojedynczego kanału przy zniekształceniach poniżej 0,1 %



Takie mi towarzyszą od dłuższego czasu. Przedstawiam SANSUI SP-X9

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

"A ci, którzy tańczyli, zostali uznani za szalonych przez tych, którzy nie słyszeli muzyki" — Friedrich Nietzsche

Odnośnik do komentarza
Udostępnij na innych stronach

Z wykresu mozna odczytać... jakieś 150W czyli z pojedynczego podzielić przez 4

A układ dedykowany jest raczej do pracy mostkowej, bo układzie SE sygnał idzie przez kondy :)

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez sybic

Monitor Audio RX8, RX Center, Silver 1; DAC : 8-ch DIYINHK ES9016, XMOS Multichannel; Power AMP : 6-ch TPA3255

Odnośnik do komentarza
Udostępnij na innych stronach

W btl można pominąć kondensatory na wyjściu czy również i na wejściu?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

"A ci, którzy tańczyli, zostali uznani za szalonych przez tych, którzy nie słyszeli muzyki" — Friedrich Nietzsche

Odnośnik do komentarza
Udostępnij na innych stronach

Na wejściu nie. Tam potencjał 3.3V chyba jest

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Monitor Audio RX8, RX Center, Silver 1; DAC : 8-ch DIYINHK ES9016, XMOS Multichannel; Power AMP : 6-ch TPA3255

Odnośnik do komentarza
Udostępnij na innych stronach

Co sądzicie o tej konstrukcji a Aliexpres bo to najłatwiejsza droga zdobycia a sugerując się doświadczeń z TA2022 może być to całkiem dobra aplikacja



Ma tylko dwa kanały zmostkowane czy to znaczy że zagra gorzej na se?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

"A ci, którzy tańczyli, zostali uznani za szalonych przez tych, którzy nie słyszeli muzyki" — Friedrich Nietzsche

Odnośnik do komentarza
Udostępnij na innych stronach

Moim zdaniem dwie rzeczy do wymiany zaraz po kupnie.

Dławiki i kondensatory wejściowe. Te 4 na wejściu kości. Widzę, że zastosowano 10uF SMD jakieś ceramiczne, pewnie X7R ja bym dał solidne 10uF nichicon

W każdym razie ja tak zrobię, wstawię to samo co mam w TPA3251.

Będę oczekiwał większej kontroli basu, bo w TPA3251 jakby się rozpływał, możliwe że jak by się kończył.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez sybic

Monitor Audio RX8, RX Center, Silver 1; DAC : 8-ch DIYINHK ES9016, XMOS Multichannel; Power AMP : 6-ch TPA3255

Odnośnik do komentarza
Udostępnij na innych stronach

@sybic, 10uf to elektrolity na wejściu, nie SMD. Raczej nie koniecznie dławiki wyjściowe. Bardziej kondensatory te w snubber - Niebieskie chociaż to EPCOS, ale te ELNA to raczej nie elna....

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez mone

Volumio -> ES9038Q2M -> TPA3255 -> Scan-Speak 18W/8545 + D2905/9900

Odnośnik do komentarza
Udostępnij na innych stronach

Elektrolity 10 uF wejściowe, te na samym wejściu mogą być OK, tego bym nie ruszał, ale mnie chodzi o te cztery na wejściu samej kości, czyli input_A, input_B, input_C, input_D piny 5,6,16,17 tu są jakieś SMD.

Dławiki... jakiś czas temu kupiłem od chinoli TPA3251 z mniej więcej takimi dławikami i było na tyle źle, że prawie zniechęciłem się do TPA3251.

na szczęście podjąłem próbę po raz drugi już z innymi i te zamierzam i tu wstawić.



a kondy Elna to na bank nie Elna. 3900 uF im nie schodziły, a naprodukowali, wiec teraz wciskają do tego układu :)

Ja będę zasilał z przetwornicy, wiec i tak wstawię jakieś mniejsze, ale później.



a jeśli chodzi o kondy w snubber, to jakie by były lepsze?

mam sporo WIMA MKP4 - przypadkiem nie będą lepsze?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Monitor Audio RX8, RX Center, Silver 1; DAC : 8-ch DIYINHK ES9016, XMOS Multichannel; Power AMP : 6-ch TPA3255

Odnośnik do komentarza
Udostępnij na innych stronach

Panowie,, co to snubber?

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

"A ci, którzy tańczyli, zostali uznani za szalonych przez tych, którzy nie słyszeli muzyki" — Friedrich Nietzsche

Odnośnik do komentarza
Udostępnij na innych stronach

Układ filtrujący.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Odnośnik do komentarza
Udostępnij na innych stronach

Zamówiłem tego chińskiego TPA3255. Audiofilozofem nie jestem, ale zawsze coś napiszę jak przyjdzie.



223zł z DHL

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez mone

Volumio -> ES9038Q2M -> TPA3255 -> Scan-Speak 18W/8545 + D2905/9900

Odnośnik do komentarza
Udostępnij na innych stronach
  • Pokaż nowe odpowiedzi
  • Dołącz do dyskusji

    Możesz dodać zawartość już teraz a zarejestrować się później. Jeśli posiadasz już konto, zaloguj się aby dodać zawartość za jego pomocą.
    Uwaga: Twój wpis zanim będzie widoczny, będzie wymagał zatwierdzenia moderatora.

    Gość
    Dodaj odpowiedź do tematu...

    ×   Wklejono zawartość z formatowaniem.   Przywróć formatowanie

      Dozwolonych jest tylko 75 emoji.

    ×   Odnośnik został automatycznie osadzony.   Przywróć wyświetlanie jako odnośnik

    ×   Przywrócono poprzednią zawartość.   Wyczyść edytor

    ×   Nie możesz bezpośrednio wkleić grafiki. Dodaj lub załącz grafiki z adresu URL.

     Udostępnij



    • Ostatnio przeglądający   0 użytkowników

      • Brak zarejestrowanych użytkowników przeglądających tę stronę.
    ×
    ×
    • Dodaj nową pozycję...


    Wykryto oprogramowanie blokujące typu AdBlock!


    Nasza strona utrzymuje się dzięki wyświetlanym reklamom.
    Reklamy są związane tematycznie ze stroną i nie są uciążliwe.

    Nie przeszkadzają podczas czytania oraz nie wymagają dodatkowych akcji aby je zamykać.



    Prosimy wyłącz rozszerzenie AdBlock lub oprogramowanie blokujące, podczas przeglądania strony.

    Zarejestrowani użytkownicy + mogą wyłączyć ten komunikat.
