Chiński DAC ES9038 Q2M + Rapsbery ( Malina ) po I2S

[Yasica]

Witam.



Wiem że kilka osób już ma tego DACa ( z Alli czy z Ebaya, ogólnie China ) , a dokładnie Chińską płytkę i bawi się nią.

Możliwe że tak jak ja chce spiąć lub spiął po I2S z Transportem Rapsbery Pi ( tzw Maliną ) .



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





Interesuje mnie wszystko co na temat tego DAca i jego aplikacji .



Na co zwrócić Uwagę ??

W Jakie zasiilanie najlepiej iść ??

Kusząco wygląda sprawa tylko 1 OPampa w torze , ale pytanie czy ktoś próbował innych aplikacji ) innego Analogu 0 i słtszał wymiernie ze gra lepiej ( czy może gra nie warta świeczki )



Ktróta płytka wygląda ok i działa ok ??



Jak sparaw z ewentualnym spięceim dodatkwo oprócz Maliny z wejsciem Amanero czy Xmos lub odbiornikiem AK4118 ( a mże kupić taką z gotowym odbiornikiem) ??



I pytanie jakie Wasze wrażenia soniczne odnośnie ww kości i aplikacji względem innych któe mieliście ( PCM1794, AK4490, AK4495, AK4497, ES9028, ES9018, TDA1541A ...)



Przykładowe linki do ww kosci od najtanszych :





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





TEN wygląda na ciekawy i kompletny pytanie czy jest coś warty czy za mniejsze pieniadze można by kupić tansza płytkę i zrobić lepsze zasilanie ??

Kosztuje tylko ok 24 dolary ( około 80-100zł ) więcej od wcześniej takiej samej płytki bez zasilacza i trafa - chyba w PL nie da sie za 100zł zrobić zasilania z trafem ??



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )









Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



PS.

Układ chce zmieścic w 1 wspolnej obudowie wraz z Malinką oraz dyskiem tak by cały układ włączac 1 przyciskiem na froncie.



Wiem że możliwe że trzeba bedzie 2 trafo oraz zasilacz do maliny.



Chce to zorbić jak najtaniej a zarazem najelpiej dźwiękowo.



Interesuje mnie tylko ta kość DAC i chciałbym żeby ten wątek dotyczył głównie tej kości :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 12 Lutego 2018 przez Yasica

[sybic]

a nie lepiej coś, co bez pudła będzie działać?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

przy zakupie 2 pcb bez kości jest taniej

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Yasica]

a nie lepiej coś, co bez pudła będzie działać?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

przy zakupie 2 pcb bez kości jest taniej



Raczej przerasta to mój budżet który chciałem zainwestować w ten projekt czyli finalnie nie wiećej jak ok 500 zł ( na dac, zasilanie, obudowę - malinę i dysk HDD już mam ) ( ma to być alternatywne źródło do płyty CD - jakoś tak nie po drodze mi z pikami )



Ale wygląda ciekawie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Imadlo]

Witam.



Jak sparaw z ewentualnym spięceim dodatkwo oprócz Maliny z wejsciem Amanero czy Xmos lub odbiornikiem AK4118 ( a mże kupić taką z gotowym odbiornikiem) ??



Układ chce zmieścic w 1 wspolnej obudowie wraz z Malinką oraz dyskiem tak by cały układ włączac 1 przyciskiem na froncie.



Wiem że możliwe że trzeba bedzie 2 trafo oraz zasilacz do maliny.



Chce to zorbić jak najtaniej a zarazem najelpiej dźwiękowo.



Interesuje mnie tylko ta kość DAC i chciałbym żeby ten wątek dotyczył głównie tej kości :)





Spiecie dodatkowo z Amanero czy Xmos - mozna zrobic przełącznik zrodel na 74HC157, robiłem dwa razy, działa. Z tego co wiem to ES jest taki smieszny ze na ktorys pin sygnalu I2S mozna zamiast tego podac sygnal SPDIF - gdzies w internetach czytałem że to działa, ale niestety nie pamiętam. Ja jednak bym zrobił przełącznik I2S...





Co do jednej obudowy i najlepszych wrazen dzwiekowych - to zakladajac ze chcesz do jednego DAC-a podlaczyc dwa nadajniki I2S (maline i XMOS-a zalozmy) to bym zrobił tak:

Malina + Xmos -> Przełącznik I2s na 74HC157 (sterowany pinem z Maliny, jeden przycisk do tego trzeba i 5 linijek kodu w Pythonie) -> separator I2S na ADU1400 -> DAC

Przerobiłem ten problem 2x i uważam że malina dośc mocno sieje zakłoceniami na I2S, a im prostszy DAC (z im prostszym zasilaniem) tym bardziej ma to wpływ. Słyszalne to jest - albo nie - zależy od sytuacji i poziomu audiofilizmu słuchacza (nie będę dyskutował), ale wychodi też w powtarzalny sposób w pomiarach (nawet tak prostych jak RMAA), a to już lepszy dowód. Separator załatwia ten problem - jedną stronę separatora zasilasz z Maliny, drugą z DAC-a. Separator toleruje prace 5v i 3.3v i dodatkowo obie strony mogą miec rozne poziomy, jednak WYDAJE mi się, że ES... akceptuje tylko poziomy logiczne 3.3V...





Jeśli chodzi o samą maline to na dacu z 9018K2M musiałem ustawić w ALSA długość słowa bitowego na S32_LE zawsze, inaczej sie pieprzyło na 16 bitowych nagraniach (wiem ze brzmi to dziwnie), nie mówie ze u Ciebie tak będzie bo i kosc inna i płytka inna, ale zwracam uwagę.

[Karol_60432]

Mam spięte po I2S z Amanero i działa bez zarzutu, zmiana żródeł w tym DACu jest poprzez przepięcie juperów na złączu. Zaimplementowane są także podstawowe filtry z czego nei korzystałem (jak do tej pory). Ta płytka to tzw ALL in One, poza odbiorniekiem USB.



Bardzo dobrze gra po COAXie spiętym z płytką Cubietruck z Volumio2. Wychodzi tanio i dobrze zatem nikt tego do HiEndu nie zaliczy bo ZDECYDOWANIE za tanio wychodzi :) Polecam Cubietrucka zamiast maliny, tylko trzeba miec podstawową wiedzę z linuksa bo nie działa od kopa.



Co do OPA to ja włożyłem OPA2604, dlaczego taki - ano dlatego, że takowego miałem w szufladzie. Spróbowałem i w mojej płytce lepiej gra niż 5532, znaczy się ma optymalne warunki to i gra dobrze.

[Aconitum]

Po długim zastanawianiu się, zamówiłem

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) - Szacowany Czas Dostawy:27-38 Dni :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 23 Lutego 2018 przez Aconitum

[(nie)przecietniak]

Pewnie zdecydowałeś się zaryzykować poczytawszy

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ? Osobiście cieszę się, że powstał ten wątek, niekoniecznie tylko dla posiadaczy "maliny" (przecież jest też wejście optyczne i coax - nie tylko I2S). Może osoby, które uruchomiły tą płytkę podzielą się wrażeniami, w tym jakiego zasilania użyli, czy coś modyfikowali itp. Moja w wersji 1.04 leży i czeka, jeszcze nie próbowałem uruchamiać, czekam na wenę

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Yasica]

Ja ostatnie poltoratygodnia wyjete mam z zycia - totalny brak czasu by nawet z telefonu cos poczytac czy odpisac.



Mysle ze w marcu cos wiej popodsylam tu informacji i zdecyduje sie na ktoras wersje.

[Karol_60432]

Pewnie zdecydowałeś się zaryzykować poczytawszy

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) ? Osobiście cieszę się, że powstał ten wątek, niekoniecznie tylko dla posiadaczy "maliny" (przecież jest też wejście optyczne i coax - nie tylko I2S). Może osoby, które uruchomiły tą płytkę podzielą się wrażeniami, w tym jakiego zasilania użyli, czy coś modyfikowali itp. Moja w wersji 1.04 leży i czeka, jeszcze nie próbowałem uruchamiać, czekam na wenę

Podpinasz zasilanie +/- 9V-15V i działa, nie masz co uruchamiać :)

Jeżeli ktoś chce zasilić z pojedynczego zasilania to trzeba użyć lutownicy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Aconitum]

Naczytałem się faktycznie. Ludzie piszą różne rzeczy od zachwytów do totalnego zjechania, ale widać, że płytka ma potencjał.



W kwestii zasilania. Czy

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) zasilacz będzie wystarczający, czy raczej celować w coś z lepszymi stabilizatorami?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[sybic]

Do tej płytki lepszego nie trzeba. LM można zmienić na LT.

[Karol_60432]

Ja bym poszedł przynajmniej "ciut" wyżej, z gotowców np.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Aconitum]

Dziękuję za podpowiedź. Mam solidne trafo więc ten zasilacz idealnie się wpasuje. Zobaczę, może zasilanie Maliny też zrobię z tego samego transformatora z innych odczepów.



Gdy przyjdzie DAC i okaże się że to właściwy kierunek poszukiwań, poeksperymentuję z op-ampami i kondensatorami na wyjściu.



Widziałem, że ludzie robią oddzielne zasilanie dla analogu i części cyfrowej. Zabawa polega na przecięciu jednej nóżki stabilizatora na płytce i wlutowaniu się z zewnętrznym zasilaniem 5V albo 3,3V - nie pamiętam teraz dokładnie:)



Wysłane z mojego SM-N910C przy użyciu Tapatalka





[sybic]

Widziałem, że ludzie robią oddzielne zasilanie dla analogu i części cyfrowej. Zabawa polega na przecięciu jednej nóżki stabilizatora na płytce i wlutowaniu się z zewnętrznym zasilaniem 5V albo 3,3V - nie pamiętam teraz dokładnie:)

a moim ES9038 jest 5 oddzielnych sekcji zasilania. Zasilanie kości, części cyfrowej jednego kanału, drugiego, oscylatora i analogu symetryczne.

Jako stabilizatorów użyłem LT1963 i LT317/337

[Aconitum]

Imponujące.



Mój CD jest zasilany w sumie z 9 transformatorów, łącznie z tym, który jest w obudowie:) W przypadku tej płytki nie wiem jeszcze jak to rozwinę i czy w ogóle będę sie bawił w pliki. Na razie traktuję to jako eksperyment bez konkretnego planu działania. Jeśli mi nie podejdzie, to zakończy sie na kilkuset złotych wydanych na płytki i odrobinie lutowania:)



Ekperymentowaleś może z wymianą opampow i kondensatorów wyjściowych? Szczególnie kondensatory mjie interesują, bo tam chyba siedzą elektrolity.

Edytowane 26 Lutego 2018 przez Aconitum

[Yasica]



a moim ES9038 jest 5 oddzielnych sekcji zasilania. Zasilanie kości, części cyfrowej jednego kanału, drugiego, oscylatora i analogu symetryczne.

Jako stabilizatorów użyłem LT1963 i LT317/337



Zrobiles tak dla Idei czy celowy zabieg podparty doswiadczeniem i wiedza co potwierdziły potem odsluchy?



Jezeli takie zabiegi daly in plus to w jakiej skali i co poprawily?



[sybic]

To nie mój projekt, a DIYinHK w ichnim ES9038, do którego musiałem dorobić własnie taki rozbudowany zasilacz.

A piszę o tym właśnie dlatego by zaznaczyć jak daleko można "zaszaleć" w nawiązaniu do tego co napisał @Aconitum,

ze ludzie rozdzielają zasilanie na poszczególne sekcje.

[Aconitum]

Poczytałem trochę i sosunkowo prosto rozdziela się zasilanie na trzy: analog (+-15V), cyfra (5V), zegar (3,3V). Napięcia dotyczą płytki w wersji 1,06 - właśnie na taką czekam. Ludzie wymieniają opampy na lepsze (często dużo droższe od samego DACa), wymieniają lub całkowicie pomijają kondensatory wyjsciowe. Zabawy trochę jest jeśli ktos takie zabawy lubi:)

[matt79]

Ktoś coś nowego z tą płytką poczynił ?

Jakieś testy, porównania ?

[Aconitum]

Dziś przyszła do mnie płytka, ale wygląda na to, że jest uszkodzona. Po podłączeniu zasilania +-15V zmierzyłem napięcia i na linii -15V jest -15V, a na linii +15V jest 6V. Po odłączeniu płytki zasilacz ma napięcia wyjściowe +-15V. Podłączałem też inny zasilacz i efekt jest podobny - duża różnica napięć między dodatnią i ujemną linią. Pomiar oczywiście względem masy.

[(nie)przecietniak]

Do mnie też dzisiaj przyszła płytka ES9038q2m, ale z wejściem tylko po I2S, jak na zdjęciu. W weekend będę podłączał. Ktoś juz miał do czynienia z tym wariantem i ma już jakieś przemyślenia odsłuchowe?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Yasica]

Do mnie też dzisiaj przyszła płytka ES9038q2m, ale z wejściem tylko po I2S, jak na zdjęciu. W weekend będę podłączał. Ktoś juz miał do czynienia z tym wariantem i ma już jakieś przemyślenia odsłuchowe?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ciekaw jestem Twojego porównania do TDA1541A i PCM1794

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 21 Marca 2018 przez Yasica

[croxxx]

Do mnie też dzisiaj przyszła płytka ES9038q2m, ale z wejściem tylko po I2S



Ja teraz testuję poprzednika czyli: ES9028q2m

Nie będę używał audiofilskich wyrażeń, ale gra toto całkiem przyjemnie.

Napewno dla mnie lepiej niż Audiolab M-DAC, ale może to zasługa modułu XMOS XU-208, bo USB w M-DAC'u to raczej lipa, a z podłączonym tabletem to już katastrofa.



Dodam że zastosowałem: muses 8920 + ad979

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 22 Marca 2018 przez croxxx

[sybic]

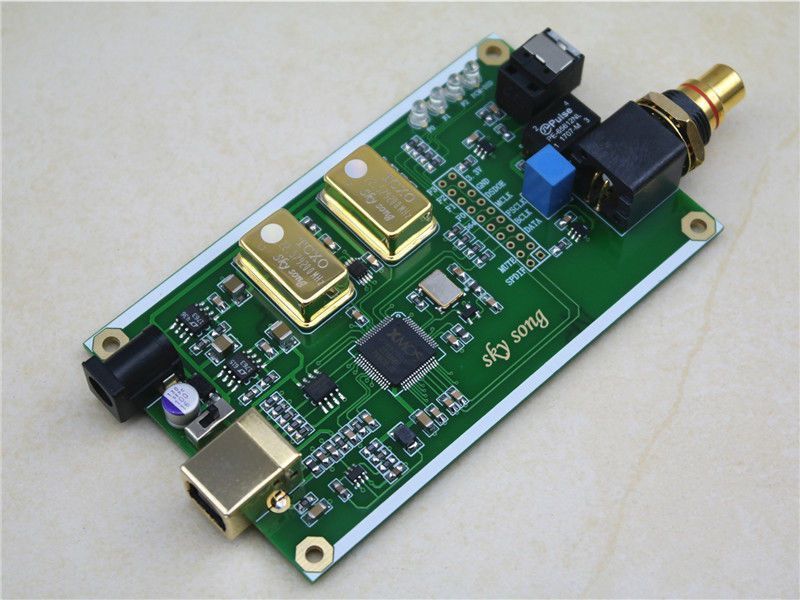

Testowałem ostatnio w/w moduł XMOS XU-208

Same pozytywy.

[Yasica]

Testowałem ostatnio w/w moduł XMOS XU-208

Same pozytywy.



Ale podobno Amanero lepsze... (zasłyszana opinia od osoby trzeciej )

[sybic]

Ale podobno Amanero lepsze... (zasłyszana opinia od osoby trzeciej )

Miałem Amanero. Pozbyłem siei nigdy więcej.

[Yasica]



Miałem Amanero. Pozbyłem siei nigdy więcej.



Dlaczego?

Dźwiękowo, czy systemowo nie podobalo Ci sie?

Edytowane 22 Marca 2018 przez Yasica

[(nie)przecietniak]

Do mnie też dzisiaj przyszła płytka ES9038q2m, ale z wejściem tylko po I2S, jak na zdjęciu. W weekend będę podłączał.

No więc tak: podłączyłem już wczoraj - trafa te same co mam do PCM1794 - bardzo dobrze pasują (12V, 9V), moduł amanero z zewnętrznym zasilaniem. Szybciutka żonglerka opampami (mam juz w tym wprawę i nie muszę się przy tym słuchowo rozczulać) - najlepiej się sprawdził LM4562.

Dobra wiadomość - gra przyjemnie, ale bez szału (PCM1794 z innego wątku - to jest "szał") - wg mnie

Nie dobra wiadomość - PCM-y gra przyjemnie tylko do 48Khz, powyżej 48Khz - do 192Khz - mają miejsce niestety jakieś błędy (w transmisji?) - króciutkie przerywania dżwięku.

Dobra wiadomość - gra przyjemnie DSD64 bez zakłóceń

Nie dobra wiadomość - nie gra nic powyżej DSD64

I to by było na tyle ode mnie. Moim zdaniem szkoda nafty na tą płytkę, jak można mieć w podobnjej cenie płytkę na PCM1794, która da wiele więcej satysfakcji i radości.

Edytowane 22 Marca 2018 przez (nie)przecietniak

[Yasica]

Dzieki za info.



A jakbyś opisal co Ci sie pidoba bardziej a co mniej?



Slowo szał to tak mocno ogólnie ;)



Napisz jaki masz system.

I jaka muzyka.



I jeszcze jak bys ww dwa daci porownal do tda1541A ktorego tez meczyles...



Jak mozesz i Ci sie chce oczywiscie.



:)

[sybic]

Dlaczego?

Dźwiękowo, czy systemowo nie podobalo Ci sie?

Dźwiękowo to w sumie wypada podobnie jak Xmos, ale przy przejściach miedzy utworami coś mi pykało,

dużo prądu brał, krótki przewód był wiec wymagany, możliwe, że z tego powodu jakieś pętle masy mi wchodziły.

Xmos się rozwija, wiec w przyszłości na tego konia będę stawiał.

Teraz mam Xmos Mulichannel.
