Leben CS 300 X - klonowanie

[front247]

32 minuty temu, yacool1975 napisał:

Log postępów:

Trafo Hammonda zostało już tylko jedno, drugie dopiero w końcu tygodnia - tydzień obsuwy

Obudowa - termin realizacji ok 10 dni

Trafo Edis - termin realizacji 2-3 tygodnie

Drobnica idzie poczta

Czyli urlop ? W międzyczasie zajmę się rozplanowaniem elementów elektronicznych, ustalaniem gdzie i co jest w obudowie a gdzie na schemacie.

super ..ja już mam urlop dłuższy czas..tzn. listwe sieciowa zrobiłęm..i dziś sie zabieram za kolumny;). Bo z TME nie przyszły przełączniczki..;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[ampman]

Prze z tan wasz wątek chodzi mi po głowie projekt "mini" Lebena w PP na lampach 6AK6 lub EL91 dla "ubogich", ale z tego co obserwuję większość woli jak lampy są na wiechu i świecą wprost na słuchacza.  Z drugiej strony nie lubię kogoś kopiować, za to lubię tworzyć własne konstrukcje wzmacniaczy lampowych.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 10 Lutego 2020 przez ampman

[yacool1975]

Leben akurat nie swieci Dlaczego akurat na takich lampach?


Wysłane z iPhone za pomocą Tapatalk

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

27 minut temu, yacool1975 napisał:

Dlaczego akurat na takich lampach?

MoZe ma na stanie za dużo podstawek siedmiopinowych?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[front247]

4 godziny temu, ampman napisał:

Prze z tan wasz wątek chodzi mi po głowie projekt "mini" Lebena w PP na lampach 6AK6 lub EL91 dla "ubogich", ale z tego co obserwuję większość woli jak lampy są na wiechu i świecą wprost na słuchacza.  Z drugiej strony nie lubię kogoś kopiować, za to lubię tworzyć własne konstrukcje wzmacniaczy lampowych.

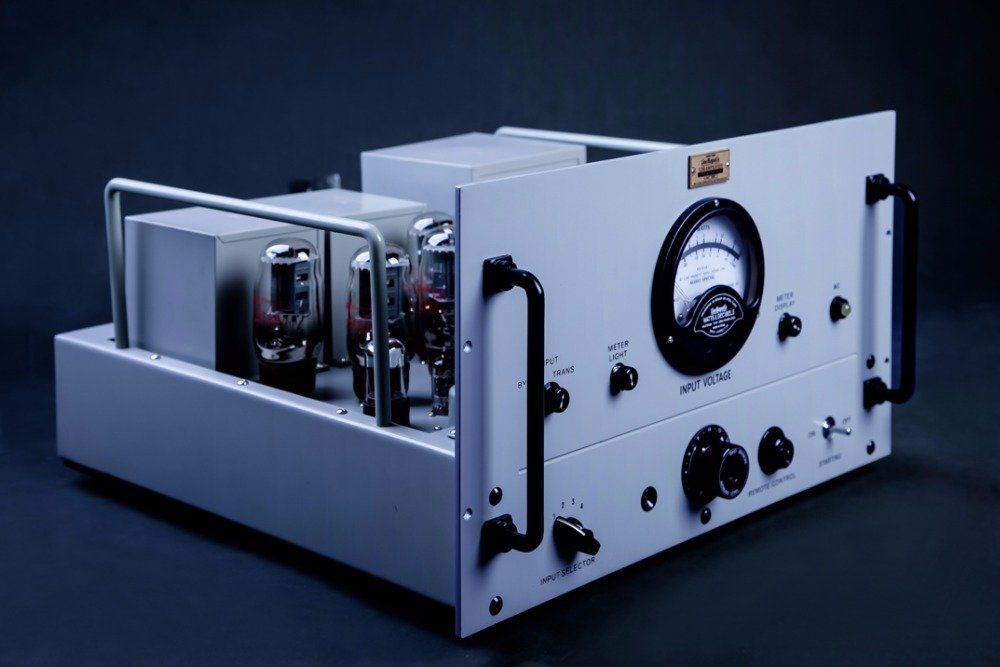

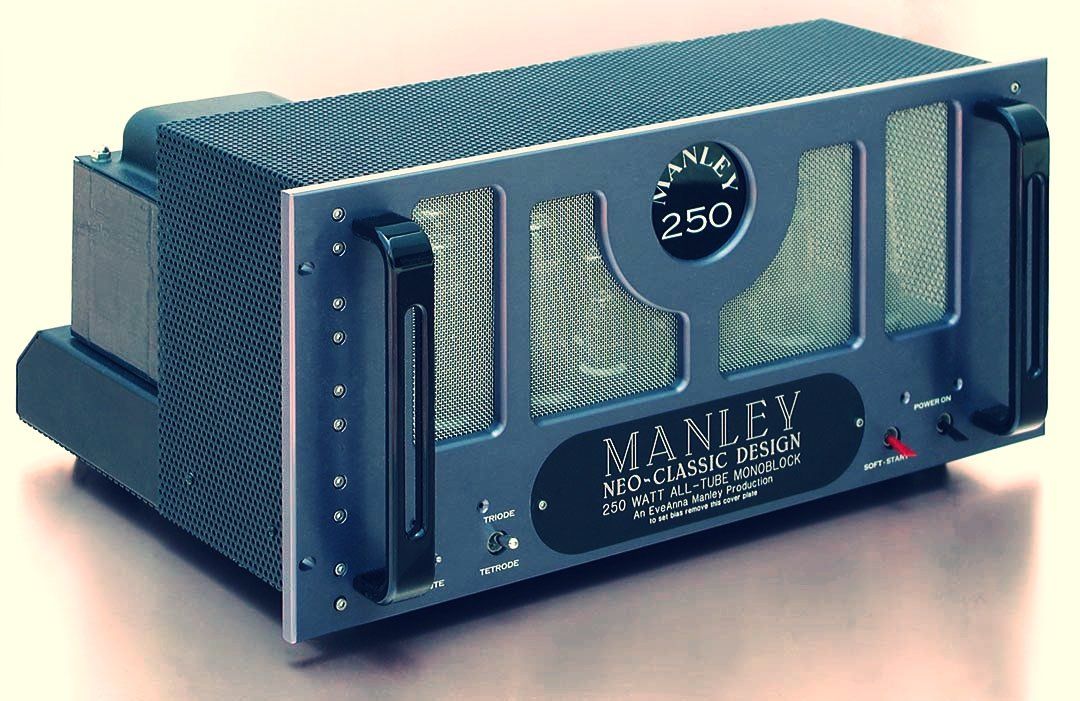

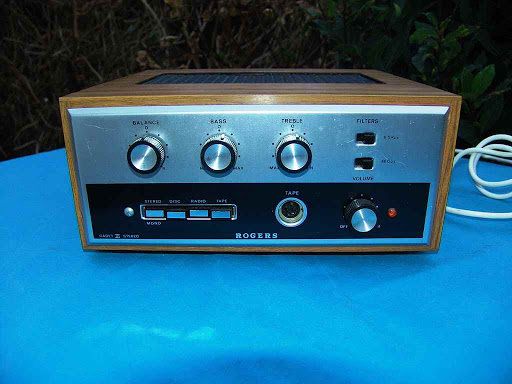

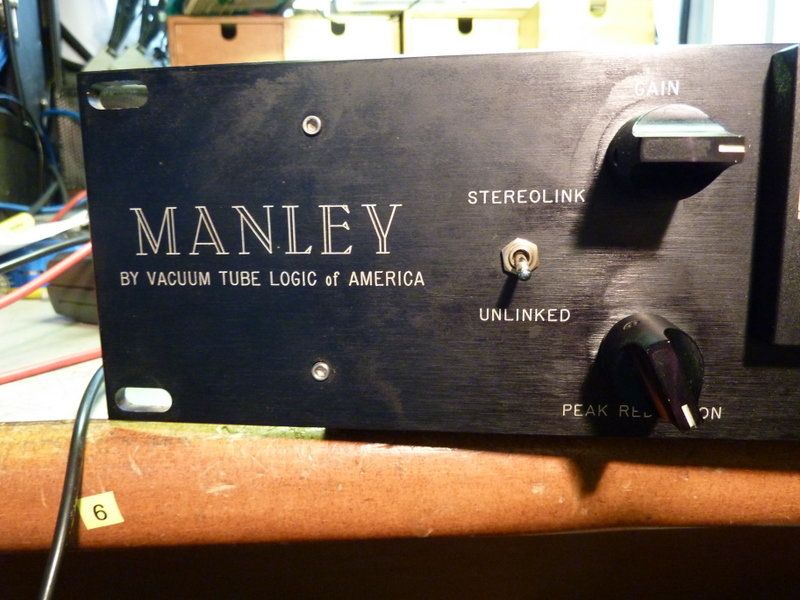

Ja akurat wolę styl vintage jeśli chodzi o obudowe i lampy wolę jak są schowane;)..lubie także styl taki troche militarny jak wczesny manley lub niektóre kompresory lampowe z lat 60-70 tych. Przejadł mi sie całkowicie styl aluminiowych szczotkowanych frontów ..ale to chyba kwestia mody i preferencji ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 11 Lutego 2020 przez front247

[yacool1975]

Proszę Was o opinię. Rozszywam na drobne schemat lebena konfrontując z fotografiami z sieci. Wydaje się, że już rozumiem które elementy ze schematu gdzie się znajdują.

Na tym który uznaliśmy za lepszy - chyba brakuje dwóch elementów - rezystorów.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

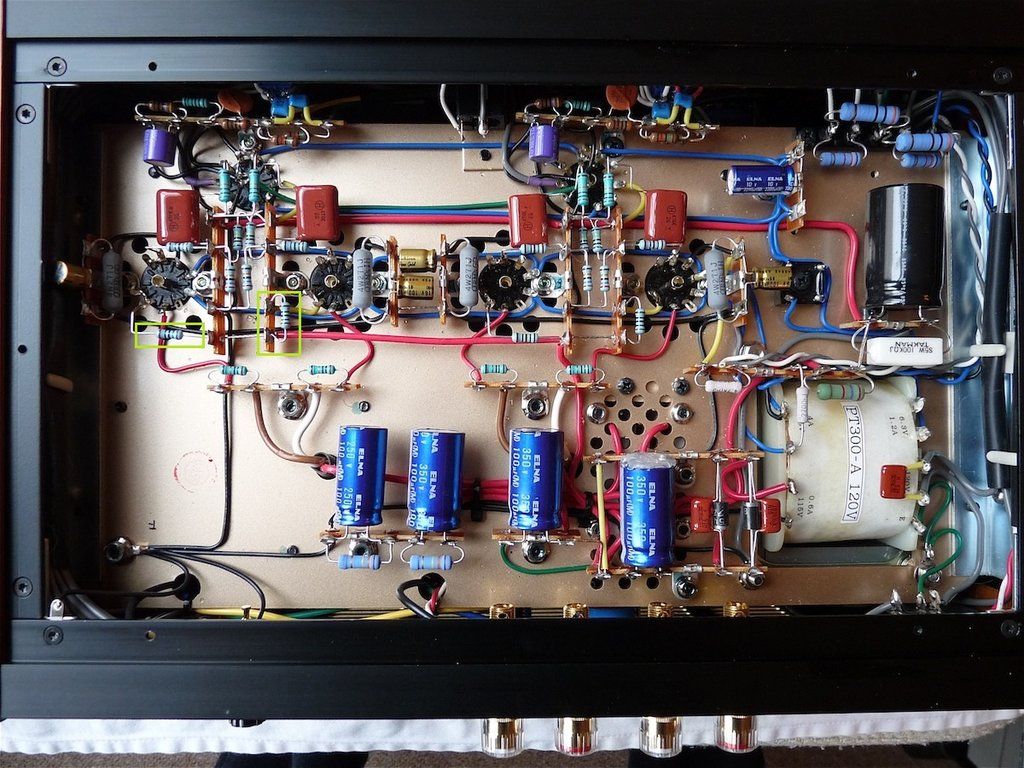

Zaznaczyłem poniżej, na zdjęciach są. Czy są niezbędne?



Te rezystory (wartość 1k) są na drugim schemacie z sieci.



Z innych pytań - bardziej ogólnych:

- jakie okablowanie wewnętrzne stosujecie? Chodzi mi o przewody jednożyłowe, ekranowane (a może tylko skręcacie jednożyłowe?)..

Co na wyjścia głośników? Na te ostatnie próbowałem zastosować 2mm głośnikowe z miedzi OFC, ale grube, twarde, trudno się lutują przez swoją masę, łatwo przepalić - same wady. Czy wgl przy takiej długości (max 10cm) ma to aż takie znaczenie?

Na ekranowane polecają często przewody mikrofonowe, mam jakiś polecany przy czym w środku jest 4 żyły, całość dość solidna a więc gruba. W lebenie mamy sporo wejść, obawiam się, że zrobi się gruba, sztywna wiązka trudna do zmieszczenia i ułożenia.





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 11 Lutego 2020 przez yacool1975

[ampman]

Dlaczego te lampy... bo mam ich dużo i są małe, więc można na nich zrobić mini Lebena.

Z przewodami sygnałowymi dobrze by było, aby każda żyła była ekranowana, bo inaczej sygnały będą przenikać z innych źródeł (gniazd). Niestety zrobi się wtedy pęk kabli. Najlepiej kupić bardzo cienki przewód w ekranie. Ja upolowałem taki, który ma 1,4mm średnicy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MariuszZ.]

Godzinę temu, yacool1975 napisał:

Co na wyjścia głośników?

Hammond ma w nowych trafach już wyprowadzone przewody dobrej jakości. Z wymianą byłoby sporo zabawy bo nie są jak w trafach LO wyprowadzone odczepy tylko "wychodzą" przewody w różnych miejscach spod opaski izolacyjnej. Używałem

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )  przewodu jentzena ale jest dość sztywny. Na sygnałowy polecam 24 AWG

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) od neotecha tylko trzeba poskręcać porządnie. Jestem zwolennikiem "puszczanie" sygnału elektrycznego w dwie strony symetrycznym przewodem. Jednożyłowy przewód w ekranie będzie przesyłał sygnał również ekranem...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[yacool1975]

Hammond ma w nowych trafach już wyprowadzone przewody dobrej jakości. Z wymianą byłoby sporo zabawy bo nie są jak w trafach LO wyprowadzone odczepy tylko "wychodzą" przewody w różnych miejscach spod opaski izolacyjnej. Używałem

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )  przewodu jentzena ale jest dość sztywny. Na sygnałowy polecam 24 AWG

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) od neotecha tylko trzeba poskręcać porządnie. Jestem zwolennikiem "puszczanie" sygnału elektrycznego w dwie strony symetrycznym przewodem. Jednożyłowy przewód w ekranie będzie przesyłał sygnał również ekranem...

Co znaczy ze bedzie przesylal w ekranie?
U Ogonowskiego mozna zamowic z przewodami zamiast odczepow


Wysłane z iPhone za pomocą Tapatalk

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MariuszZ.]

1 minutę temu, yacool1975 napisał:

Co znaczy ze bedzie przesylal w ekranie?

Prąd przemienny popłynie dwoma żyłami, gdzie drut w środku jest jedną, a ekran drugą. Czasami parametry i właściwości ekranu różnią się od żyły środkowej. Czy może to mieć znaczenie dla sygnału audio nie wiem ale logika podpowiada mi, że przewód powinien mieć symetryczną budowę i parametry tych dwóch żył powinny być identyczne.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[yacool1975]

OK, czyli rozumiem - to bardziej intuicja.

Kiedyś w jakichś materiałach o prowadzeniu masy czytałem że właściwie to powinno się w koncentrycznym przewodzie łączyć masę tylko na jednym końcu.

Spróbuję to odgrzebać, materiał był ciekawy - chodziło o unikanie pętli masy i - w kontekście wzmacniaczy lampowych - jak łączyć punkty masy do wspólnej szyny - w jakiej kolejności itp.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[MariuszZ.]

Godzinę temu, yacool1975 napisał:

Spróbuję to odgrzebać, materiał był ciekawy

O przesyłaniu sygnału było

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) przy okazji kabli sieciowych. Jeżeli ekran przewodów sygnałowych będzie marnej jakości to część sygnału audio poleci pętlami masy, w tym przewodami PE sieciówek ale to przypadki szczególne.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[yacool1975]

W tym materiale pętle masy w skali "makro", czyli pomiędzy urządzeniami. ten materiał, który czytałem traktował o właściwym prowadzeniu masy w pojedynczym urządzeniu (topologie prowadzenia masy, gdzie i jak prowadzić)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[yacool1975]

Jest tutaj - to darmowy fragment książki. Bardzo interesujący materiał

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[front247]

6 godzin temu, yacool1975 napisał:

Proszę Was o opinię. Rozszywam na drobne schemat lebena konfrontując z fotografiami z sieci. Wydaje się, że już rozumiem które elementy ze schematu gdzie się znajdują.

Na tym który uznaliśmy za lepszy - chyba brakuje dwóch elementów - rezystorów.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Zaznaczyłem poniżej, na zdjęciach są. Czy są niezbędne?



Te rezystory (wartość 1k) są na drugim schemacie z sieci.



Z innych pytań - bardziej ogólnych:

- jakie okablowanie wewnętrzne stosujecie? Chodzi mi o przewody jednożyłowe, ekranowane (a może tylko skręcacie jednożyłowe?)..

Co na wyjścia głośników? Na te ostatnie próbowałem zastosować 2mm głośnikowe z miedzi OFC, ale grube, twarde, trudno się lutują przez swoją masę, łatwo przepalić - same wady. Czy wgl przy takiej długości (max 10cm) ma to aż takie znaczenie?

Na ekranowane polecają często przewody mikrofonowe, mam jakiś polecany przy czym w środku jest 4 żyły, całość dość solidna a więc gruba. W lebenie mamy sporo wejść, obawiam się, że zrobi się gruba, sztywna wiązka trudna do zmieszczenia i ułożenia.





Zaraz obadam temat



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 11 Lutego 2020 przez front247

[yacool1975]



Nie rozwieje ?

To zdjęcie też widziałem i kilkadziesiąt innych. Ale piszemy o innych rezystorach, mi chodzi o te które na czerwono zaznaczyłem na schemacie i na zdjęciu. Te które idą do trafa głośnikowego znajdują się w innym miejscu - o tutaj:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[front247]

3 minuty temu, yacool1975 napisał:



Nie rozwieje ?

To zdjęcie też widziałem i kilkadziesiąt innych. Ale piszemy o innych rezystorach, mi chodzi o te które na czerwono zaznaczyłem na schemacie i na zdjęciu. Te które idą do trafa głośnikowego znajdują się w innym miejscu - o tutaj:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Tak przepraszam cie pomyliłem rezystopry o które ci chodziło..mój błąd;)

Ok ale powiedz mi jakim cudem ty tam widzisz 1kohm?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[yacool1975]

Wartości nie odczytałem z foty tylko z drugiego schematu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[front247]

10 minut temu, yacool1975 napisał:

Wartości nie odczytałem z foty tylko z drugiego schematu.

wertuje foty i nie moge dojśc jaką wartosć ma ten rezystor ...wychodz jakies bzdury na kalkulatorze.

Na te chwile moge tylko napisac że mój układ został odpalony bez tych rezystorów...i grało super.

Zaraz dojdziemy..

Ok..to jest na 100% 1,01kOm lub 1,1 kohm ? raczej to pierwsze. Wydedukowałem z kilku fotek..po prostu róznie producenci malują i ten brązowy to może byc czerwony albo pomaranczowy.....;)  I idzie z zasilania...myślałem że on jest tym co w zasilaczu, tylko wlutowany w inne miejsce..a jednak nie..w zasilaniu 1 kom jest oddzielnie.

Pozostaje przetestowac układ z tymi rezystorami...bo bez nich ja juz wiem jak jest ?...tylko u mnie musiałbym przeciąć scieżke na pCB.

AA przyszły mi te przełączniki heblowe z TME....powiem ci że jakosć swietna..bardzo ładnie pracują..takze ja ich użyje na pewno ? z braku tamtych bardziej podobnych...alternatywy nie ma..

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 11 Lutego 2020 przez front247

[front247]

Jeśli chodzi o przewody sygnałowe to nie polecam tych cienkich z oplotem ekranu...miałem takie 3 rodzaje od tanich po lepsze i przez nie miałem ciągle brum w moim wzmaku tranzystorowym....po wymianie na 2 osobne skręcone miedzine żyły po 0,5mm i uzieminiu tej  pseudomasowej z jednej strony jak ręką odjął...można także zastosować taki przewód z ekranem ale najlepiej gruby z solidnymi żyłami co najmniej takei jak do mikrofonów wtedy także jest okej z mojego dośw...jednak ja od dawna stosuje dwie osobne żyły.

Uproszczony rysunek jak wpinać masy w szyne. Ja tak mam w Lebenie na PCB od zasilacza na moich fotach widac wyprowadzony drut 2,5mm i po kolei lutowane masy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 11 Lutego 2020 przez front247

[yacool1975]

Ja też wczoraj dostałem i faktycznie - przełączniki zaskakująco porządnie zrobione. Zobaczymy.

Co do rezystorów - wszędzie na fotach są, przy czym foty pokazują różne konstrukcje. Nie śledziłem czy różnią się wartościami, w kolorach to mi tam wychodzi brązowy-czarny-brązowy-złoty - czyli sto omów.

Ale nie jestem za dobry w te "paski" ?



Czyli dwie żyły skręcone w jednym ekranie? W tym mikrofonowym jest cztery skręcone w ekranie - teoretycznie można puścić dwie pary. Ale i tak grubo, bo przewód ma średnicę jakoś 0,7 mm (na oko)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[front247]

3 minuty temu, yacool1975 napisał:

Ja też wczoraj dostałem i faktycznie - przełączniki zaskakująco porządnie zrobione. Zobaczymy.

Co do rezystorów - wszędzie na fotach są, przy czym foty pokazują różne konstrukcje. Nie śledziłem czy różnią się wartościami, w kolorach to mi tam wychodzi brązowy-czarny-brązowy-złoty - czyli sto omów.

Ale nie jestem za dobry w te "paski" ?



Spoko są na necie kalkulatory online ,wpisujesz po kolei kolory i podaje ci wartość. Przewertowałem ? 7 niezależnych konstrukcji(foty) plus ten starszy schemat co wrzuciłeś ...i na bank 1kohm. Niekiedy się śpiesze i myle ale tutaj sprawdziłęm sam siebie..?

Ten włącznik zasilania też dostałem już ..świetny..no identyczny jak w oryginale ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 11 Lutego 2020 przez front247

[yacool1975]

a jakie kolory tam zobaczyłeś?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[front247]

6 minut temu, yacool1975 napisał:

a jakie kolory tam zobaczyłeś?

brązowy -czarny - brązowy - brązowy....wychodzi 1,01kOhm.

Ale już kombinowałem na kalkulatorze...co by nie wstawiać zamiast tego brązowego ze skali kolorów...czyli czerwony,złoty,pomarańczowy...to i tak wychodzi wartosć po przecinku.

Najlepiej to widać na tych rezystorach....można poznać po innych rezystorach któych wartosci znamy na bank że ten kolor to brązowy.

Ewentualnie mógłby tam być czerwony....i jesli odczytamy z jednej strony to wyjdzie 22kOhm a jak z drugiej to 20kohm....raczej bez sensu..bo po pierwsze za duża wartość w tamtym miejscu...a po drugie widać na innych rezystorach tej firmy że czerwony wygląda zupełnie inaczej jest dużo jasniejszy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 11 Lutego 2020 przez front247

[front247]

Powiem tobie że po twoich obserwacjach i wyłowieniu tego 1kOm...nawet jeśli po prostu zczytałes to z tego starego schematu....ja usiąde wieczorem i przeanalizuje schemat i zdjecia....dokładnie jeszcze 3 razy ..bo teraz znowu patrze na rezystor 270kOm ...i to nie jest jednoznaczne...równie dobrze po kolorach może tam być 2,74 kOm jak i 22,74kom ....jak i 274kohm....kolor czerwony,pomarańczowy i brązowy...robią tu zamęt,bo różnią się bardzo niewiele.

Wprawdzie mój klon już grał i to fajnie...ale jak to kiedyś ktoś tam na trodzie powiedział - jak podłączysz do lampy sygnał i dasz napiecie i na trafo to i tak  poleci muzyka...takei są lampy odporne na warunki pracy i toleracyjne co do elementów.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 11 Lutego 2020 przez front247

[yacool1975]

To najlepsze jakie mam. Wg mnie brąz-czarny-czerwony-brąz.

Nie mam tylko pewności, czy we wszystkich wersjach jest podobnie, bo - wiadomo ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ja póki co wziąłem wielkości ze schematu, ale w tym wypadku nie miałem czego wziąć ?

Obawiam się tej mnogości wersji, w każdej jest coś pokombinowane.

Główne różnice są dla wersji F gdzie sporo jest fotek na sieci, ale poza tym różnią się układem zasilania, wyprowadzeń na diody sygnalizacyjne (w niektórych modelach są dwie), umiejscowieniem dużych rezystorów, rezystorów z wyjścia słuchawkowego.

Mam przynajmniej rozkmninione co gdzie jest, jak są prowadzone przewody w poszczególnych obwodach - resztę dojdę jakoś.

Co do wartości rezystorów - to przyszło mi jeszcze coś do głowy: przypomniało mi się Twoje grzejące trafo i może warto byłoby obliczyć jakie tam masz prądy na lampach mocy.

Wiem że nieduża zmiana rezystora który ustalał punkt pracy powodowała znaczny skok prądu - to może powodować m.in. zniekształcenia, zużycie lamp aż do awarii.





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[front247]

Spójrz tutaj:

czerwony -czarny -czarny-złoty - na bank 20 om wyjsciowe 2 sztuki

a powyżej ten sporny:

brązowy -czarny-brązowy - złoty - 10,1kom :)....a ma być 1 kom

albo......: czerwony - czarny - czerwony -złoty - 20,2Oma...bzdura..?

a musi być brązowy - czarny - brązowy - brązowy...to jest 1kOhm...?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[yacool1975]

Spójrz tutaj:
czerwony -czarny -czarny-złoty - na bank 20 om wyjsciowe 2 sztuki
a powyżej ten sporny:
brązowy -czarny-brązowy - złoty - 10,1kom :)....a ma być 1 kom
albo......: czerwony - czarny - czerwony -złoty - 20,2Oma...bzdura..
a musi być brązowy - czarny - brązowy - brązowy...to jest 1kOhm...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ech, z czym my sie tu musimy mierzyc... Dam 1k, zgadza sie tez z drugim schematem


Wysłane z iPhone za pomocą Tapatalk

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[front247]

Dobra już rozgryzłem temat.....Kolor trzeciego (lub czwartego) paska oznacza ilość zer następujących po wartości złożonej z wcześniejszych cyfr.....Kolor czwartego (lub piątego) paska rezystora oznacza tolerancję (dokładność) podanej wcześniej wartości....

Czyli to jest 1kOm.

Te rezystory są pojebanie oznaczone powinno być brązowy - czarny-brązowy-brązowy i ..złoty ..a złoty to tu to tutaj tolerancja i powinien być piąty a jest czwarty...a mnożnik to może byc pasek trzeci jak i czwarty....



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 11 Lutego 2020 przez front247

[yacool1975]

BTW - polecam Wam program który niedawno dla siebie odkryłem - DIYLC.

Przy poprzednim wzmaku szukałem czegoś takiego i za cholerę nie mogłem znaleźć. Wszystko rysowałem po 100 razy na kartkach. Ten znalazłem zupełnie przypadkiem i do point-to-point jest bardzo spoko. Mega ułatwienie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
