Tonsil GDW 9/60/2 8 Ohm

[Zbynio_1960]

Witam. Robię kolumny DIY z głośnikiem szerokopasmowym 20 cm i chciałem dodać jeszcze wysokotonowy. Czy ten Tonsil GDW 9/60/2 8 Ohm jest na tyle dobry aby go wykorzystać do tych celów? Jakie inne GDW lub GDWK Tonsil polecacie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[piotrek7]

A dlaczego pytasz tu a nie w o odpowiednim dziale? Czyli DIY

[audioburak]

Lepiej określ, gdzie chcesz ciąć bo ten papierowy ma dość szorstkie brzmienie

i przydał by się lepszy. Zresztą dziwne założenie, bo skoro i tak dokładasz, to po co

Ci 20 cm szerokopasmówka ?  no i budżet, ale ok. 40 do 75 coś można znaleźć.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 30 Stycznia 2021 przez audioburak

[Zbynio_1960]

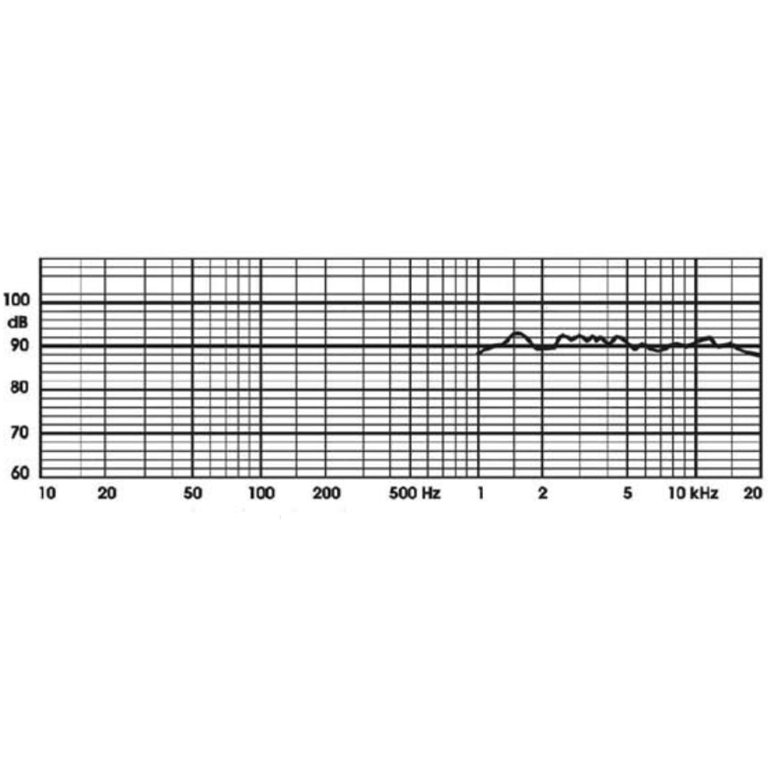

Ten STX jest całkiem niezły. Chciałem dać tylko kondensator za wysokotonowcem jakieś 1,5 - 2,2uF. Co Ty na to? Ja raczej we wzmacniaczach siedzę. Kolumnę robię pierwszy raz.

[audioburak]

Dobrze byłoby znać ten szerokopasmowy - jakiś wykres czy nr katalogowy,

a skoro debiutujesz to i parę słów o planowanej obudowie mógłbyś skrobnąć ...

[Zbynio_1960]

Obudowa zamknięta 25l. Sklejka 18 mm. Wszystko klejone. Wytłumienie to filc i gąbka falista oraz wata mineralna.

[audioburak]

A sam 20 cm szerokopasmowy to czyj - Visaton czy jakiś inny ?

Charakterystyka i oporność by pomogła, ale z drugiej strony jeśli ma to być

dołożenie wysokich dopiero od 10 kHz ( 2,2 uF ) to nie ma aż takiego znaczenia ...

A ich poziom zawsze możesz dopasować szeregowym opornikiem.

[Zbynio_1960]

Szerokopasmowy to Philips z lat 70. Zastanawiam się czy 10kHz to nie jest za dużo? Ja chciałem gdzieś w granicach 6-7kHz to zrobić. Opornik, hm. Tez tak myślałem. Przygotowałem nawet kilka par: 1,5, 2, 2,5 Ohma. Jak sądzisz? Jaka rezystancja byłaby odpowiednia?

[audioburak]

Pewnie zawieszenie papierowe ...Gdybym miał coś robić z podobnym podziałem,

to raczej zrobił bym zwrotnicę, chyba, że masz zaufanie do jego szerokiego pasma.

Dla 8 Ohm ( zakładam STX ) żeby pracował od 7 kHz z jednym kondensatorem,

to wartości ok. 2,7 uF ale każdy opornik nieco to zmienia.

Wartość raczej "na ucho" bo nie sądzę, żebyś robił pomiary ? i obstawiam raczej wyższe

wartości - rzędu 4,7 Ohm; może i więcej ... ale mając kilka można szeregowo sumować.

[Zbynio_1960]

A co sądzisz o tym GDWK? Cewka chłodzona ferrofluidem. Dałbym wtedy 3.3uF i 2,7Ohma. To jest Tonsil GDWK 10/80 8 Ohm

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 31 Stycznia 2021 przez Zbynio_1960

[porlick]

Kicha. Konstrukcja sprzed 30 lat.

Jak zdecydowana większość głośników Tonsila. Plus trochę starszych.

Rzuć okiem na interfejs pomiarowy do telefonu w DIY/ projekty ukończone. Dość szczegółowo go opisałem. Do zabawy z akustyką pokoju i "zszycia" głośników wystarczy.
