Modyfikacje źródeł TDA1541, lampowe analogówki.

[McGyver]

37 minut temu, eMCZe napisał:

A pamiętasz jak się pytałem dwa dni temu czy jest różnica w graniu z odciętymi nóżkami czy bez??

Pamiętam też co odpowiedziałem.

W dniu 11.08.2021 o 00:15, McGyver napisał:

Jeżeli nie odetniesz oryginalnej analogówki, a tylko podepniesz lampy pod Iout to lampowa analogówka nie będzie grać.



[eMCZe]

Wiem co powiedziałeś i tym bardziej się zdziwiłem że mam całe ścieżki.

W PCM mam już rozcięte więc będzie dobrze.

[McGyver]

1 minutę temu, eMCZe napisał:

mam całe ścieżki.

ścieżki nie muszą o niczym świadczyć. Może tam jakieś zworki były.

[eMCZe]

Stop. Ten DAC grał na opach i buforach diamentowych. Ja wrzucałem lampę i nie wiedziałem że trzeba odizolować sygnał stąd moje pytanie było czy jest różnica.

Teraz wiem i będę izolował.

[jurek1]

17 godzin temu, McGyver napisał:

Sprawdź to zasilanie co pisałem.

Napięcia ok. Jeden stolik z cs8416 uwalony, pokazywał dziwne napięcia, zmierzyłem bez kośći i napięcia są poprawne. Wstawiłem drugi stolik z cs8416 i wygląda że ten jest ok. Dźwięku nie ma nadal, pomierzyłem napięcia na kości kości cs4397 i napięcia wyglądają poprawnie, dźwięku nie ma. Wstawiłem stolik z pcm1798 i poszedł lekki dymek. Wyłączyłem odrazu, pomierzyłem napięcia na samej podstawce, i są dla mnie dziwne, jak mierzę pomiędzy masą cyfrową i 3.3v to mam -3.3v reszta też dziwna. Jak żyć?

[eMCZe]

21 godzin temu, slawek.xm napisał:

poprowadź kable rca z nóżek rezystorów konwersji do wyjść rca odtwarzacz

uzyj rezystorów 1000om do 2000om

A więc... podłączyłem wpierw klasycznie jak było w oryginale. Gra jak grał. odciąłem więc wyjścia od opa i podłączyłem rezystor 1K do wyjścia 3 i do masy , drugi do wyjścia 6 i do masy. Podłączyłem równolegle do rezystorów wyjścia RCA. Włączyłem i poleciał siwy dym. Zjarały się tranzystory przy samym mostku prostowniczym. Mam nadzieję, że regulatorów i PCMa szlag nie trafił.

Połączenia sprawdzone. Rezystor konwersji na pewno pomiędzy Iout'ami i masą.

Co poszło nie tak ??



[Gość]

5 godzin temu, eMCZe napisał:

Co poszło nie tak ??

nie wiem

[eMCZe]

Wymontowałem i sprawdziłem raz jeszcze, poszły chyba tylko dwa tranzystory, jeden strzelił na pół od razu, drugi walczył stąd ten dym. Nic więcej nie wygląda na uszkodzone.

Muszę wymienić więc 2SA933 powinienem mieć w domu BC557 oraz 2SC1740 na BC547 . Wrócę do ori wyjścia i sprawdzę.

Wszystkie połączenia się zgadzają. Więc co poszło nie tak ??  Za duże obciążenie przez podłączenie bezpośrednio do pre ??

[by-2006]

pre lampowy?

czy twoja yamaszka?

[eMCZe]

Pod Yamahe

[by-2006]

żyje?



[eMCZe]

Yamaha żyje. Tranzystory wymienię wieczorem i sprawdzę. Znalazłem parę odpowiedników w domu wiec mogę palić znów 😉

[by-2006]

pcm69?

sie upewnie bo nie czytałem od początku

Edytowane 15 Sierpnia 2021 przez by-2006

[eMCZe]

Tak. Jak na rysunku powyżej parę postów



[by-2006]

PCM69AP PCM69AU która?

jak PCM69AP to nie powinieneś  ubić

[eMCZe]

Jest AP. Ciekawe tylko dlaczego poszły tranzystory w torze zasilania.

[by-2006]

coś zwarłeś szukaj

płytę demontowałeś?

[eMCZe]

Oczywiście że demontowalem. Sygnały kradzione bez zwarcia, sprawdzone i przemierzone. Oporniki też. Sprawdzę po wymianie BC i włączeniu przez opa.

[by-2006]

strat wielkich nie masz za 50 zl kupisz drugi

[eMCZe]

Za 150 ale nie po to się grzebie 🙃

Myśląc dalej. Wstawienie rezystora konwersji 1K pomiędzy wyjście Iout a masę to dokładnie to samo co wstawienie rezystora konwersji w układzie lampy. Różnica taka że wtedy Iout idzie na siatkę lampy a teraz poszedł bezpośrednio na RCA. Wtedy nie było zwarcia podłączając pod ECC teraz było.



[by-2006]

producent podaje impedancję wyjścia 1,8k

i 3,65V bodajże

trza sprawdzić

[eMCZe]

Yamaha ma wejście 50k

[by-2006]

miałeś podesłać schemat AN

[by-2006]

 korona S1

po ile to tera chodz? bo ceny różne

[eMCZe]

A więc, z tranzystorów została tylko końcówka nadruku 40 a na drugim 3. Reszta wybuchnięta. Rajd po PCB wykazał, że występują tam często w parach 2SA933 z 2SC1740. Starocie które można na szczęście zastąpić mnóstwem BC. Ale... odkurzyłem więc pudełko z czasów gdy każdy wylutowany element był na wagę złota:

🙂

Znalazłem tam nie dość, że cały szereg zamienników to również oryginały. Przejrzałem PCB raz jeszcze, nie widziałem babola. Wlutowałem A933 i C1740, podłączyłem do prądu i... działa. Włączyłem i... działa. Podłączyłem ponownie Iout'y przez rezystory konwersji i... działa. Obciążyłem pre i... działa.

W dniu 13.08.2021 o 23:16, slawek.xm napisał:

podłącz do wzmacniacza zamiast do lampy i sprawdź czy gra i czy jest czysto bez brumow szumów jeśli bedzie ok dopiero przelutuj rezy konwersji na mniejsze i podłącz pod lampę

to jest wazne by na samych rezach konwersji było co najmniej ok

teraz do celu:

Podłączyłem przez rezystory, z odciętymi ścieżkami od opa, CD zagrał na tym samym poziomie głośności co przez moje wcześniejsze układy z ECC81 i ECC82 tylko z ogromną różnicą w brzmieniu. Nie było brumów, nie było szumów, zero przesteru, mimo niskiej głośności słychać i górę i bas. To przerasta "przynajmniej ok. " , moim zdaniem gra lepiej niż na tym samym poziomie głośności przez oryginalny układ wzmocnienia.

Czyli jedziemy dalej i strugam ECC81 według Twojego schematu. Skoro samo gołe PCM69 brzmi tak dobrze to znaczy, że do dupy był układ który podłączyłem.





[Gość]

7 minut temu, eMCZe napisał:

Skoro samo gołe PCM69 brzmi tak dobrze to znaczy, że do dupy był układ który podłączyłem.

amen

[Gość]

11 minut temu, eMCZe napisał:

Czyli jedziemy dalej i strugam ECC81 według Twojego schematu

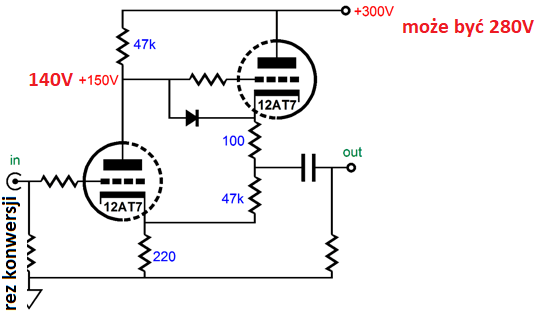

możesz zrobić układ jaki tygryski lubią najbardziej

i zróbić  jako jeden z niewielu układ na ecc81 z pozytywnym sprzężeniem

a może trafisz w hi-end za pierwszym razem

https://tubecad.com/2013/04/blog0260.htm

rezystory 47k mogą być dwa równolegle 90k 3W , bo mocno się grzeją

[eMCZe]

1 godzinę temu, slawek.xm napisał:

amen

ale...

Zrobiłem układ według Twoich wartości, mam te około 3mA ale na wyjściu tylko brum, zero sygnału, napięcie około 1,5V ale dźwięku z tego nie ma, samo buczenie. WTF ??

1 godzinę temu, slawek.xm napisał:

możesz zrobić układ jaki tygryski lubią najbardziej

Może ten PCM uparł się na SRPP i już. MI już ręce opadły. Jutro sprawdzę ponownie połączenia czy czegoś nie zwarłem albo rozwarłem na novalu.

A co do drugiego schematu parę pytań:

jakiej wartości rezystory idą na siatki i jaka tam ma być dioda. Jutro go sprawdzę, bo mnie już zaczyna ten PCM wkur... Nie odpuszczę choćby na wtórniku ale lampy będą. Najpierw układ z CCDA.

[Gość]

19 minut temu, eMCZe napisał:

ale...

Zrobiłem układ według Twoich wartości, mam te około 3mA ale na wyjściu tylko brum, zero sygnału, napięcie około 1,5V ale dźwięku z tego nie ma, samo buczenie. WTF ??

najpierw odłącz kond rownoległy  od rezystorakonwersji i tę pulapkę ze schematu zaraz za kondensatorem

potem sprawdź po kolei czy elementy masz podłączone do nóżek lampy wg pdfa lampy i oznaczeń gdzieś musi byc błąd

jesli nic to nie da przerób uklad na schemat jaki zamieścilem JB powoli sprawdzajac każde polączenie

rezystor wyjściowy ten od konda do masy możesz przylutować na gnieździe rca

daj też grid stopery rezytory ok  200=500om dolutowane do siatki sygnał na siatkę daj przez te rezystory moze cos się wzbudza

sprawdź napięcie żarzenia

Edytowane 18 Sierpnia 2021 przez slawek.xm

[Gość]

25 minut temu, eMCZe napisał:

jakiej wartości rezystory idą na siatki

mnie wystarczały 220 om

ale możesz dać do 1k

26 minut temu, eMCZe napisał:

jaka tam ma być dioda

zwykła dioda prostownicza  na napięcie 600-1000v
