Modyfikacje źródeł TDA1541, lampowe analogówki.

[eMCZe]

Dziękuję za informację. Jak zawsze po Twojej wypowiedzi wiem więcej.

W tym układzie rezystor konwersji zostawiam na tym samym poziomie zarówno przy ECC88 jak i ECC82 około 270 ohm albo 90 dla TDA1541. Nie wiem czy niżej było by "dobrze" ( o ile jest dolna granica ). Zmieniam wartość rezystorów katodowych z 1K na 3.3K. Zobaczymy co z tego wyjdzie. Ewentualnie będę korygował konwersję.  Nie ukrywam, że mam jeszcze stadko ECC82 / 12AU7 z mojego wzmacniacza i chciałem je wykorzystać.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

1 minutę temu, eMCZe napisał:

( o ile jest dolna granica ).

Nie ma dolnej granicy. Nawet jak zrobisz zwarcie, to przetwornikowi nie zagrozisz w żaden sposób (tyle że z oczywistych względów dźwięku nie będzie). Z bardzo dobrym skutkiem obciążałem wyjścia PCM1794 opornością rzędu 1,5 ohm.



3 minuty temu, eMCZe napisał:

mam jeszcze stadko ECC82 / 12AU7 z mojego wzmacniacza i chciałem je wykorzystać.

A ja mam nadreprezentację ECC81/12AT7. Możemy się coś pozamieniać jakbyś chciał.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[eMCZe]

10 minut temu, McGyver napisał:

Nie ma dolnej granicy. Nawet jak zrobisz zwarcie, to przetwornikowi nie zagrozisz w żaden sposób (tyle że z oczywistych względów dźwięku nie będzie). Z bardzo dobrym skutkiem obciążałem wyjścia PCM1794 opornością rzędu 1,5 ohm.

Myślałem o granicy przy której właściwości soniczne się pogarszają jak przy podniesieniu wzmocnienia. Na TDA1541 przy 6N16B zostawiłem 80ohm ponieważ zwiększenie wartości do 100ohm  powodowało niewielki wzrost wzmocnienia ale już słyszalne zniekształcenia.

Jak skończę i zobaczę jak smakują ECC82 w tym układzie to napisze na priv na temat wymiany.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

10 minut temu, eMCZe napisał:

Myślałem o granicy przy której właściwości soniczne się pogarszają jak przy podniesieniu wzmocnienia. Na TDA1541 przy 6N16B zostawiłem 80ohm ponieważ zwiększenie wartości do 100ohm  powodowało niewielki wzrost wzmocnienia ale już słyszalne zniekształcenia.

Piszesz o górnej granicy. Górna występuje.
Dolnej nie ma.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[eMCZe]

A teraz pytanie, może śmieszne ale... od Was mądre głowy można się wiele nauczyć, a ja dopiero zaczynam przygodę z lampą wystruganą przeze mnie. A więc czy jest duża różnica przy kradzieży sygnału, czy odizoluję wyjście Iout i puszczę tylko na lampę czy zostawię je po podłączeniu lampy w oryginalnym układzie ?? Pytanie nie tylko teoretyczne ale w Nak'u jest dobry pre słuchawkowy i jak odetnę wyjścia to i go uwalę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[McGyver]

2 minuty temu, eMCZe napisał:

czy jest duża różnica przy kradzieży sygnału, czy odizoluję wyjście Iout i puszczę tylko na lampę czy zostawię je po podłączeniu lampy w oryginalnym układzie ??

Jeżeli nie odetniesz oryginalnej analogówki, a tylko podepniesz lampy pod Iout to lampowa analogówka nie będzie grać.



3 minuty temu, eMCZe napisał:

Pytanie nie tylko teoretyczne ale w Nak'u jest dobry pre słuchawkowy i jak odetnę wyjścia to i go uwalę.

Na to też jest sposób. Podłącz wejście wzmacniacza słuchawkowego pod wyjście nowej lampowej analogówki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[eMCZe]

Dziękuję bardzo za odpowiedź, bardzo mnie cieszy, że jest na to łatwe rozwiązanie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[eMCZe]

To znowu ja, Wasz koszmar.



Zrobiłem ten SRPP na ECC82 ale mam bardzo małe wzmocnienie.

- pacjent to PCM69 ( Iout około 1,2 mA )

- napięcie anodowe 200 V

- rezystory katodowe 3,3K

- rezystor konwersji 270R

Przy zwiększeniu wartości rezystora konwersji do 700R idzie sygnał w górę to nie jest to, po prostu głośniejszy sygnał bez wzmocnienia.

Spadek napięcia na rezystorze katodowym to ok.5V



Jakby tu zwiększyć poziom wzmocnienia na wyjściu ??



Oryginalnie było tam ECC88 i 1K rezystor katodowy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawek.xm]

2 minuty temu, eMCZe napisał:

Jakby tu zwiększyć poziom wzmocnienia na wyjściu ??

zrobić układ na ecc81

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[eMCZe]

A wykorzystując ECC82 ??

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawek.xm]

jeśli masz więcej tych lamp możesz dodać przed tym układem wstępny stopień wzmocnienia na drugiej lampie dwie triody połaczne równolegle

i zmniejszać rez. konwersji do wartości takiej by na wyjściu całego ukladu uzyskać założoną wartość sygnału

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[eMCZe]

Dziękuję za odpowiedź , może jednak ECC81 będzie lepszym rozwiązaniem, nie mam tyle miejsca w środku.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[slawek.xm]

4 minuty temu, eMCZe napisał:

jednak ECC81 będzie lepszym rozwiązaniem, nie mam tyle miejsca w środku.

robiłem analog na ecc81  dla AD1865 dlaprądu 1mA

naprawde polecam wypróbować

możesz zrobić wzmocnienie na ecc81 a za nią wtórnik White'a na ecc82

wg mnie to może być naprawdę ciekawy układ

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[eMCZe]

Coraz bardziej przekonują mnie ECC81...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek1]

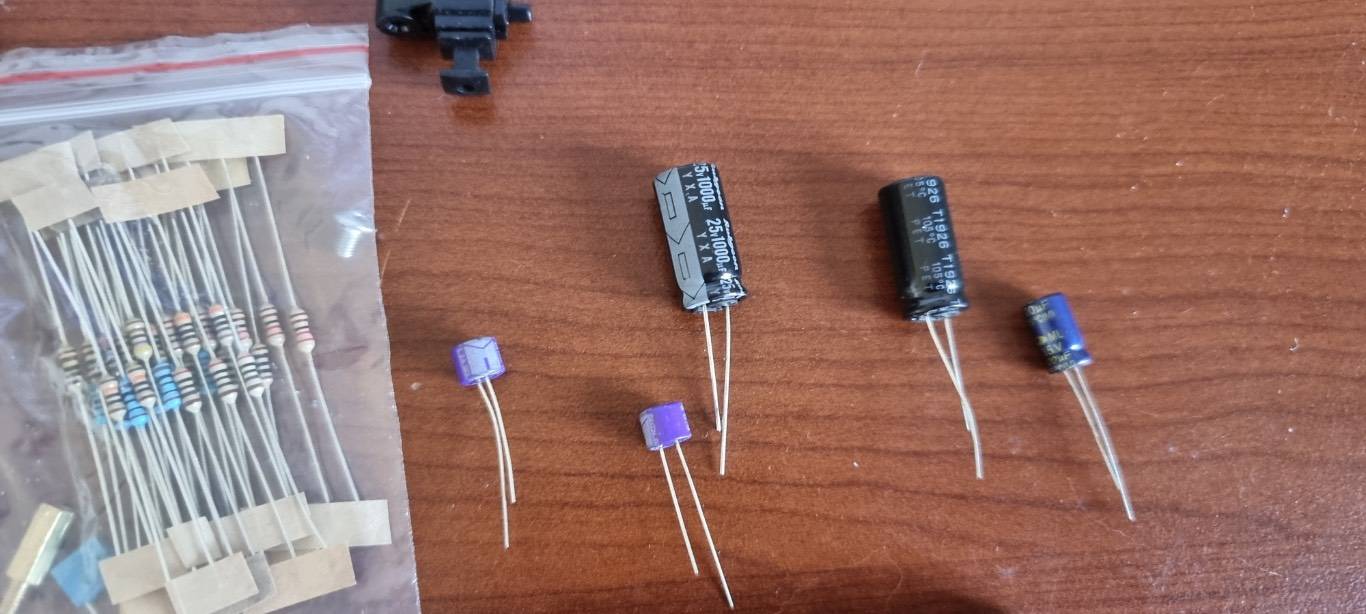

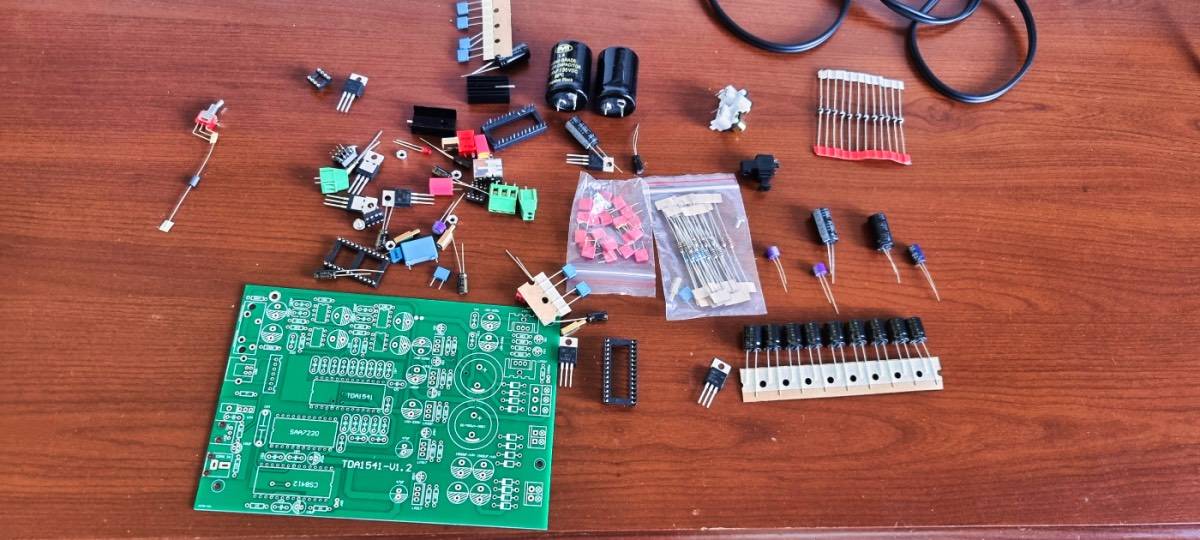

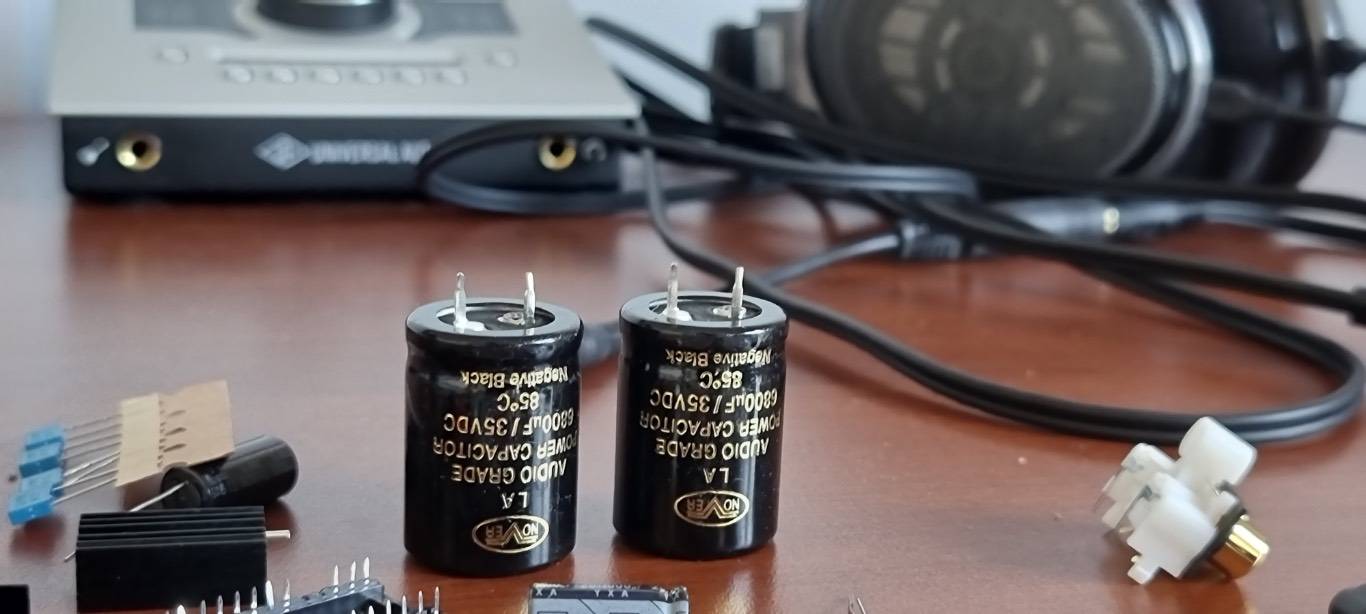

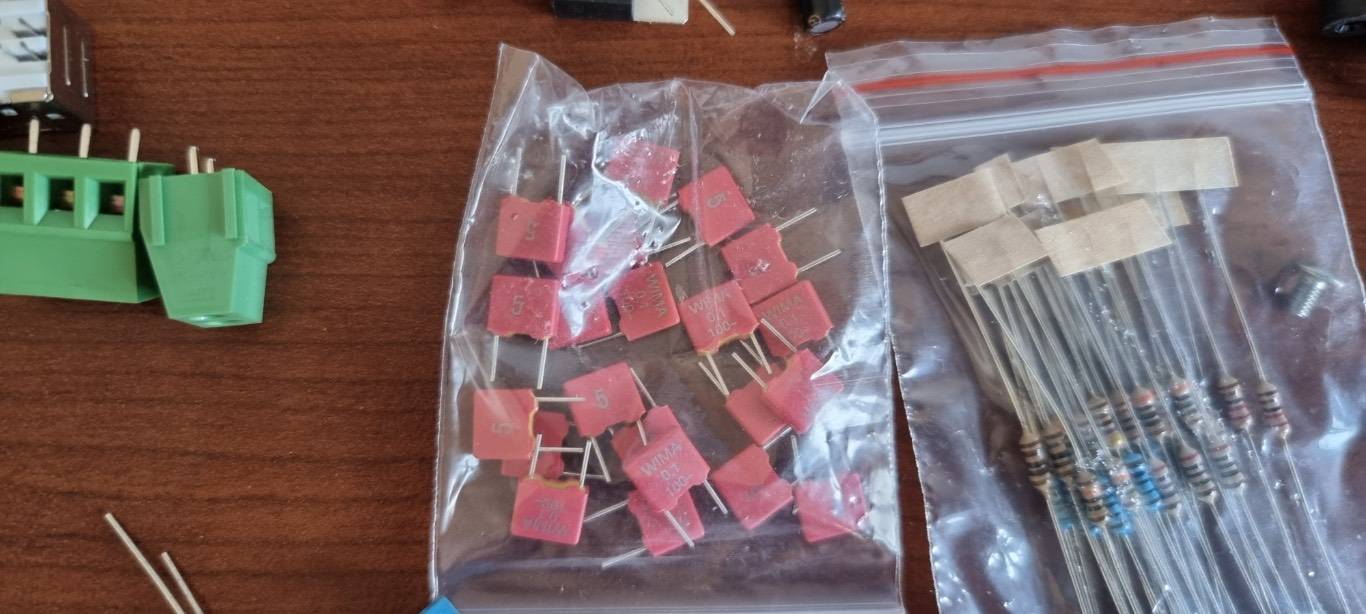

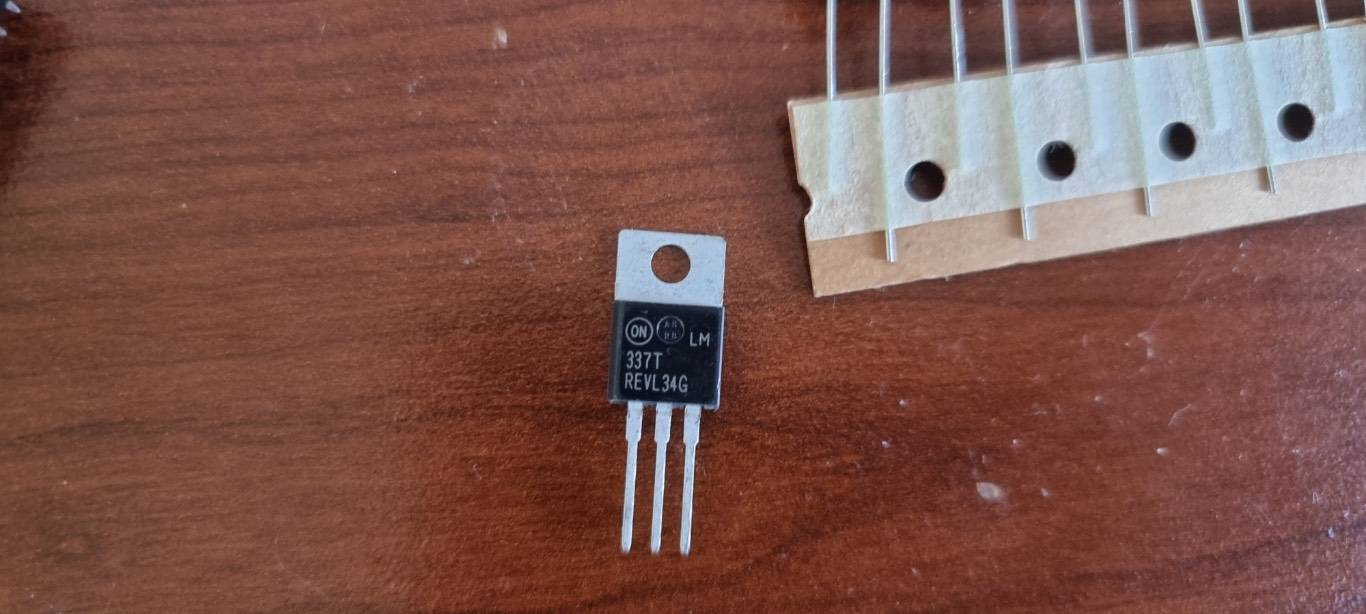

zamówiłem u chińczyka gotowy dac, a przyszło mi coś takiego jak na załączonych obrazkach. Trochę się wkurzyłem, ale po ochłonięciu pomyślałem sobie, że nie ma tego złego co by na dobre nie wyszło. Napewno wiele elementów będzie do wymiany, i w ten sposób oszczędzę sobie wylutowywania i nadwerężania ścieżek. Mam do was w związku z tym pytanie, które z części których zdjęcia wstawiłem mogą być oryginalne, a które wymagają zmiany, i na co. Ostatni raz, kiedy mialem do czynienia z tego rodzaju układami, czy Lampucerami, to było jakieś 14 lat temu, wiec podejrzewam że sytuacja z częściami zmieniła się od tamtej pory.

Będę wdzięczny za jakieś sugestie.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Daniel_68412]

14 minut temu, jurek1 napisał:

Będę wdzięczny za jakieś sugestie.

moja opinia jest taka, że nic bym z tego nie wstawiał - szkoda czasu na zastanawianie się później

ewentualnie odpusciłbym krzem a pozostałe jak masz jak sprawdzić porządnie

przykładowo: 1 regulator oryginalny to 5-6pln + silmic II w hurcie 1pln za sztukę

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek1]

2 minuty temu, Daniel_68412 napisał:

moja opinia jest taka, że nic bym z tego nie wstawiał - szkoda czasu na zastanawianie się później

ewentualnie odpusciłbym krzem a pozostałe jak masz jak sprawdzić porządnie

przykładowo: 1 regulator oryginalny to 5-6pln + silmic II w hurcie 1pln za sztukę

Też myślę że kondensatory jak i stany są do wymiany. Zastanawiam się nad Wimami ,ale skoro reszta to podróbki, a sprawdzałem zdjęcia w internecie, i podobnych nie znalazłem, teraz będą do wymiany. Czy znasz jakieś pewne żródło z kondensatorami i półprzewodnikami?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Daniel_68412]

1 minutę temu, jurek1 napisał:

Czy znasz jakieś pewne żródło z kondensatorami i półprzewodnikami?

Od 3 lat wyłącznie mouser i digi - z czego mouser jest wygodniejszy bo od razu dolicza VAT i nie trzeba się z urzędem celnym bujać. Ostatnie zamówienie w niedzielę i o 9tej we środę dostarczone. Od 200pln netto jest przesyłka za friko.



Ostatnio wymieniłem staby w chińskim zasilaczu żarzenia lamp do tda1541 i się okazało, że brumiły. Wymiana na TI i totalna cisza. Naszła mnie smutna refleksja: jesteśmy z tego powodu na straconej pozycji. To, że w dyskoncie są podróbki czekolady za 1.5 to spowoduje conajwyżej że ktoś dostanie cukrzyce i szybciej umrze. Natomiast znacząca większość przyszłych inżynierów, którzy będą chcieli zacząć przygodę z elektroniką się sparzy nie przez ich własne błędy a chore procesy na świecie - na uprzywilejowanej pozycji są kraje bogate niestety.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

Jeśli polutujesz ten zestaw z tego co dostałeś. To... łagodnie bardzo to określając dostaniesz ciepłe kluchy. Co ja bym wymienił. Diody prostownicze soft recovery, za nimi Epcos lub BC seria 136. Staby hmm nie z allegro, ale mogą być ONsemi kupione w Mouser. Nie lubię Wimy, ale poszukaj Epcosów lub Evox-Rifa. Za stabami dobre polimery lub BC lub Kemeta tantale. Słowem dużo szukania i prób. Przydałaby się druga płytka do porównań, acha SAA do przestawienia w NOSa









Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek1]

3 minuty temu, Daniel_68412 napisał:

conajwyżej że ktoś dostanie cukrzyce i szybciej umrze

Dostałem wiele lat temu 😉 zrzucenie 20 kg na razie pozwala zapomnieć że taka przypadłość istniała, wyglada na to że wszystko bede musiał kapletować od zera.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

Kiedys kolega szukał Epcosów w Chinach, odsyłany od Annasza do Kajfasza w końcu trafił na firmę. Odpowiedż była taka. Zrobimy je panu, a może potrzebuje pan innych dla nas to nie problem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek1]

2 minuty temu, Krzych 2 napisał:

Kiedys kolega szukał Epcosów w Chinach, odsyłany od Annasza do Kajfasza w końcu trafił na firmę. Odpowiedż była taka. Zrobimy je panu, a może potrzebuje pan innych dla nas to nie problem.

Zdolny naród 😉

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Krzych 2]

99% podróbki. Jeśli brać cos w Chinach to używki z opampów np. Wersje militarne AD744 były np w fajnej cenie, a patyna na obudowach wykluczała podróbkę. Z innych układów niestety naciąłem się za każdym razem. Skośnookim mówię nie. Mouser, digi i koniec. Nawet ebay ostatnio schodzi na psy



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[eMCZe]

Zamówiłeś więc płytkę, mam nadzieję , że nie w Chińskiej jakości.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[eMCZe]

W dniu 11.08.2021 o 23:14, slawek.xm napisał:

zrobić układ na ecc81

A więc, przyszły ECC81, wzmocnienie na podobnym poziomie. Chyba wiem dużo za mało w te klocki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Daniel_68412]

8 minut temu, eMCZe napisał:

wzmocnienie na podobnym poziomie

ale masz oscyloskop i sobie mierzysz sygnał na rezystorze konwersji i później za lampami?



9 minut temu, eMCZe napisał:

Chyba wiem dużo za mało w te klocki.

no też miałem 2 lata temu podejście nr1 do tda1541 na 6n2p typu "w ciemno" - poległem, kupiłem oscyloskop i zacząłem pracę u podstaw pt może najpierw nauczę się elektroniki

w IT jak szukamy błędu to rozkładamy wszystko na czynniki pierwsze i analizujemy osobno - w elektronice ta taktyka też bardzo dobrze działa

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[eMCZe]

Niestety nie mam. TDA1541 poszło tak łatwo, że postanowiłem zrobić sobie i AKAI i... jak wyżej. Ale zastanawia mnie co jest błędne w tym schemacie i tutaj brakuje wiedzy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[eMCZe]

ale, podłączyłem te same wyjścia z PCM69 pod układ SRPP na 6N16B z mojego TDA1541 gdzie działa znakomicie. Zmieniłem rezystor konwersji z 80R na 270R a potem na 620R uzyskując tylko troszkę większe wzmocnienie, w zasadzie wciąż gra na poziomie ECC81 ECC82. Dziwne prawda ??

Chyba musze wrócić do dataszitów PCM.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Daniel_68412]

5 minut temu, eMCZe napisał:

Chyba musze wrócić do dataszitów PCM.

wiesz no jak nie masz podglądu na sygnał na RK i na lampach to ciężko coś diagnozować

zupełnie się nie znam ale może ten pcm69 nie nadaje się do RK - specka pokazuje tylko konwersję na OP - a tą z kolei można prosto zrobić - 1 podwójny opek, 2 baterie 9v + płytka uniwersalna i będziesz miał porównanie

a jaką impedancję ma kolejny stopień? w sensie to tda1541 sterowało ten sam?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[eMCZe]

Tak, dokładnie to samo, po prostu przepiąłem CD i wrzuciłem układ z TDA pod PCM.

To może jeszcze inaczej, W TDA1541 biorę po prostu sygnał z AOL i AOR.

Czy tutaj również wystarczą mi dwa wyjścia czyli 6 i 3 zaznaczone jako wyjścia prądowe ??

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

czy 2 i 7 również mnie zobowiązują ??

Pytanie może dla Was śmieszne ale gdzieś trzeba odpowiedź znaleźć.

Jest to przecież układ z wyjściem prądowym 1,2 mA więc powinien działać a nie potrafię go wystarczająco wzmocnić
