Modyfikacje źródeł TDA1541, lampowe analogówki.


eMCZe
 Share

Recommended Posts

Teraz jasne:

Zmian jest dużo, zaczął je poprzednik. Ja potem te zmiany zmodyfikowałem na LEVEL 2 z całym szacunkiem dla wykonawcy LEVEL'u 1

Zastałem go już bez SAA7220 ale dołożyłem układ reclock w to miejsce ( ogromna zmiana, aż takiej się nie spodziewałem )


z opa było AD797, po próbach z około 6 innymi zdecydowałem się na oklepane, stare NE5534, dla mnie brzmiały najlepiej. Na wyjściu dołożone przez poprzednika bufory diamentowe.

Przeze mnie na "Decoupling caps" zamiast 100uF zostały założone 220uF jak standardowo w Arcamie, tylko, że dodałem do nich tantale i łącznie mają każdy po 550uF a dwie najbardziej znaczące pary mają w tantalu 1,33 i 2 uF.



Zmieniło się wszystko na  + ( jak zawsze subiektywnie )



Yamaha C4, 2 x Yamaha M4, Arcam Alfa 5 plus CD (TDA1541), Musical Fidelity DIGILOG (TDA1541), Infinity RS2.5

Link to comment
Share on other sites

Spróbuj zrobić mały upgrade i wywal te chińskie kond ki i rezystor.

Dałem amtrans i AN standard oraz Takmany. Polecam

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

4 godziny temu, eMCZe napisał:

Zmian jest dużo, zaczął je poprzednik.

Ja jestem zagorzałym fanem TDA1541A chociaż mam dac-ki grające równie dobrze albo lepiej/inaczej . Żaden jednak nie produkuje tak ciepłego dźwięku jak TDA1541A , choć mam takie , które brzmią bardziej ,, prawdziwie " .

Daleki jestem od narzucania swojego punktu widzenia ale jeśli będziesz miał ochotę wyciągnąć z tego przetwornika więcej niż oferuje analog na opampach ( i to jeszcze w układzie odwracającym ) to polecam skorzystać z rady Łukasza Fikusa i zrobić mu analog lampowy z pasywna konwersją I/U na rezystorze . Nie wierzyłem ,że to zagra bo nie wszystkie pomysły lampizatora się sprawdziły ale jakiś 5-6 lat temu wreszcie skleciłem analog SRPP na lampie 6N2P-EW . Totalne pozytywne zaskoczenie i nie jest to zmiana w typie tych , w które trzeba się wsłuchiwać . To jest skok jakościowy o dwa poziomy . Powietrze , kontrola , mikrodetale , przestrzeń i przede wszystkim barwy . Zbudowałem kilka dac-ów na TDA1541A ale projekt Traxmana sprzedawany przez AVT był najfajniejszy - ma bardzo dobry odbiornik , przyzwoite zasilanie , miejsce na dobre kondy w decouplingu TDA1541A i na szczęście analog na opampach na oddzielnej płytce , więc łatwo go zastąpić lampowym .

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Niestety chyba go już nie ma w sprzedaży .

...there is no spoon...

Link to comment
Share on other sites

  • Moderatorzy
16 minut temu, arturp napisał:

jeśli będziesz miał ochotę wyciągnąć z tego przetwornika więcej niż oferuje analog na opampach ( i to jeszcze w układzie odwracającym ) to polecam skorzystać z rady Łukasza Fikusa i zrobić mu analog lampowy z pasywna konwersją I/U na rezystorze .

Prawda. Polecałbym jednak zbudować coś lepszego niż układy proponowane na stronach Fikusa. A zwłaszcza zasilanie koniecznie należy zastosować lepsze niż ubogi filterek z dwóch kondensatorów i rezystorka.

Kontakt na maila w moim profilu.



Link to comment
Share on other sites

Polecam ten układ, jeżeli chcesz się bawić z lampą:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Link to comment
Share on other sites

  • Moderatorzy

A ja polecam to:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lampy i odpowiedni transformator zasilający do tego układu do nabycia w tym samym sklepie. Pozostaje dokupić oporniki, kondensatory i resztę drobnicy. Układ jest dobrze opracowany przez forumowego kolegę Traxmana, i bezproblemowy w uruchomieniu, a dzięki temu że wszystko jest na jednej PCB jest dobry dla początkujących bo ułatwia uniknięcie błędów prowadzenia masy.

Kontakt na maila w moim profilu.



Link to comment
Share on other sites

  • Moderatorzy
31 minut temu, jurek1 napisał:

Czy ktoś z szanownych używał czegoś takiego?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Naszło mnie na 1541, kości jakieś po szufladach się walają, ale płytki nie mam.

Miałem wersję czerwoną. Z lampowym analogiem grało świetnie.

Kontakt na maila w moim profilu.



Link to comment
Share on other sites

2 godziny temu, SomekPoland napisał:

Polecam ten układ, jeżeli chcesz się bawić z lampą:

Ale nie do TDA141A . Ten przetwornik naprawdę czaruje tylko z układem SRPP i tylko na lampie 6N2P-EW . Sprawdziłem kilkadziesiąt układów i lamp pod tym kątem .

...there is no spoon...

Link to comment
Share on other sites

51 minut temu, eMCZe napisał:

Jak już o lampach w DAC, ja chciałbym użyć 6N16B, bo mam w domu dwa zestawy i mam miejsce na nie w Digilog'u :

Mam płytkę do tej lampy z zasilaczem anodowym na mosfecie i zasilaczem żarzenia na stabilizatorze . Układ to Mu follower ale oczywiście wstawiając zwory zamiast rezystorów można go przerobić na SRPP .

Niestety nie zmieści ci się w tej obudowie bo ma 12x13 cm i wysokość z lampami około 4,5 cm . Za załączonym zdjęciu jest wersja SRPP , testowa i dlatego trochę zabałaganiona .

Lampa 6N16B brzmi w tych układach przyjemnie - gładka , ciepła średnica i do tego całkiem detaliczna , potężny bas ( co mnie zaskoczyło ) i subtelna góra . Gra z PCM1702 w trybie nos . Z TDA1541A nie testowałem ale może być trochę za ciepło . No ale to kwestia upodobań .

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

...there is no spoon...

Link to comment
Share on other sites

Na razie mam tylko schemat SRPP Fikusa i lampy. Powinienem mieć też trafo w przyszłym tygodniu. Dzięki za informację. Chcę jak najlepiej dla mojego snobistycznego S1 z koroną.

Yamaha C4, 2 x Yamaha M4, Arcam Alfa 5 plus CD (TDA1541), Musical Fidelity DIGILOG (TDA1541), Infinity RS2.5

Link to comment
Share on other sites

  • Moderatorzy
53 minuty temu, arturp napisał:

Sprawdziłem kilkadziesiąt układów i lamp pod tym kątem .

Wyobraź sobie że ja też. I daleki jestem od twierdzeń w stylu "tylko ten układ i żaden inny" albo "tylko ta lampa i żadna inna".

Kontakt na maila w moim profilu.



Link to comment
Share on other sites

10 minut temu, McGyver napisał:

Wyobraź sobie że ja też. I daleki jestem od twierdzeń w stylu "tylko ten układ i żaden inny" albo "tylko ta lampa i żadna inna".

Nie pamiętam czy czy próbowałem WK-WA z 1541, ale w każdym innym przypadku gdzie go stosowałem, tzn jako preamp czy analog do CD/DAC zawsze lepiej wypadał w moim odczuciu od SRPP. Gusta są rożne.

Link to comment
Share on other sites

  • Moderatorzy
17 minut temu, jurek1 napisał:

Nie pamiętam czy czy próbowałem WK-WA z 1541, ale w każdym innym przypadku gdzie go stosowałem, tzn jako preamp czy analog do CD/DAC zawsze lepiej wypadał w moim odczuciu od SRPP. Gusta są rożne.

W tym wątku nie pisałem o WKWA. Pisałem o tym:

3 godziny temu, McGyver napisał:

polecam to:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

A to jest SRPP właśnie.

Kontakt na maila w moim profilu.



Link to comment
Share on other sites

Posted (edited)

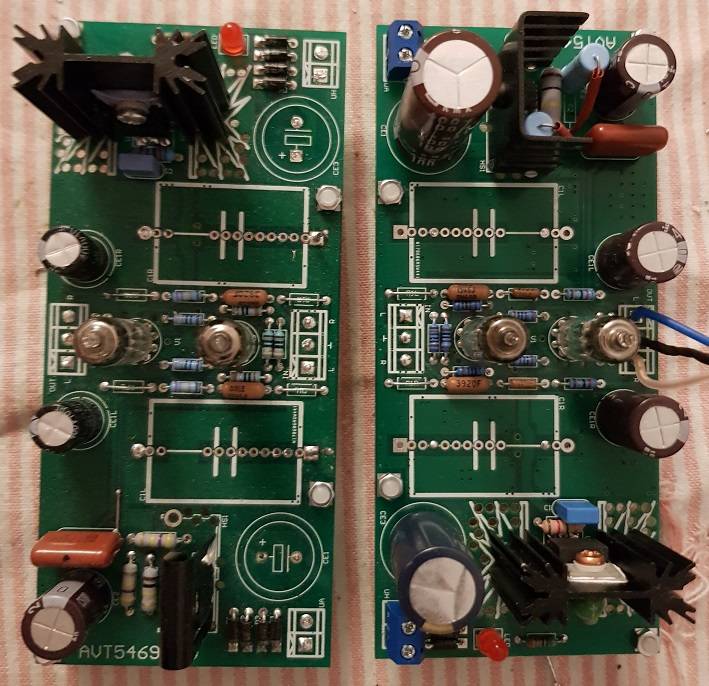

Właśnie wygrzewam prosty analog  WK-WA na ecc82 z prądem 3mA i 6n30p . Filtr również uproszczony do minimum. Zamówiłem kilka różnych kondensatorów aby ewentualnie było się czym pobawić 🙂

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edited by rysiu126
Link to comment
Share on other sites

6 godzin temu, McGyver napisał:

A ja polecam to:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lampy i odpowiedni transformator zasilający do tego układu do nabycia w tym samym sklepie. Pozostaje dokupić oporniki, kondensatory i resztę drobnicy. Układ jest dobrze opracowany przez forumowego kolegę Traxmana, i bezproblemowy w uruchomieniu, a dzięki temu że wszystko jest na jednej PCB jest dobry dla początkujących bo ułatwia uniknięcie błędów prowadzenia masy.

jakich zmian wymaga (jeśli w ogóle) żeby zastosować jako analog do DAC (np. do ak4490)?

Link to comment
Share on other sites

2 godziny temu, McGyver napisał:

W tym wątku nie pisałem o WKWA. Pisałem o tym:

6 godzin temu, McGyver napisał:

polecam to:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

A to jest SRPP właśnie.

Spokojnie 😉Tych preampów Traxmana złożyłem chyba z 10 . Dla siebie zostawiłem dwa ,,rozbebeszone" bo czekają na lepsze elementy do testowania .Reszta gra u innych użytkowników forum . To świetny preamp . Łatwy do przerobienia na analog do dac-ów z wyjściem prądowym ale lampa 6111 czy 6111WA nie daje tej soczystości barw co 6N2P -EW . Moim zdaniem 6111 w układzie SRPP gra podobnie do e88cc QS Philipsa - relatywnie chłodno , rozdzielczo i dość dynamicznie . A w każdym razie jak tak to odbieram , co nie znaczy ,że każdemu i w każdym systemie tak to będzie brzmiało .

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

2 godziny temu, rysiu126 napisał:

Zamówiłem kilka różnych kondensatorów aby ewentualnie było się czym pobawić 🙂

Muzg sprzedaje kondensatory pod własną marką ?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

...there is no spoon...

Link to comment
Share on other sites

28 minut temu, Ariel616 napisał:

jakich zmian wymaga (jeśli w ogóle) żeby zastosować jako analog do DAC (np. do ak4490)?

W zasadzie nie nadaje się do dac-ów z wyjściami napięciowymi zbalansowanymi - tak jak w przypadku AK4490 . Do takich dac-ów Muzg ma płytki .

...there is no spoon...

Link to comment
Share on other sites

10 godzin temu, arturp napisał:

W zasadzie nie nadaje się do dac-ów z wyjściami napięciowymi zbalansowanymi - tak jak w przypadku AK4490 . Do takich dac-ów Muzg ma płytki .

Czy mógłbyś polecić coś jeszcze na analog do daca napięciowego oprócz płytek muzga. Bardzo podobają mi się te pomiary

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )  jak by można było coś takiego niedrogo uzyskać byłbym wniebowzięty.

Link to comment
Share on other sites

Posted (edited)
2 godziny temu, Mikha'el napisał:

Czy mógłbyś polecić coś jeszcze na analog do daca napięciowego oprócz płytek muzga.

W Polsce nic lampowego nie ma co mogłoby pasować do dac-ów napięciowych z wyjściem differential . Natomiast w Stanach kupisz świetne płytki/kit :

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

a tu analiza i opis całego projektu :

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

2 godziny temu, Mikha'el napisał:

Bardzo podobają mi się te pomiary

Co do poziomu szumów i zniekształceń jakie uzyskasz z wyjścia analogu lampowego to szczerze nie mam pojęcia ale wątpię aby udało się osiągnąć poziom -120/130dB .



2 godziny temu, Mikha'el napisał:

jak by można było coś takiego niedrogo uzyskać byłbym wniebowzięty.

Niedrogo i dobrze to jednak polecam zastosowanie transformatora . AK4490 ma napięcia wyjściowe +/- 2,8Vpp i to absolutnie wystarcza do wysterowania następnego stopnia - np wzmacniacza zintegrowanego . Nawet tani Monacor LTR 110 daje świetny efekt :

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )  . Sprawdziłem i wypadł niewiele gorzej niż Lundahl LL1527 .





Edited by McGyver
korekta po wydzieleniu nowego wątku

...there is no spoon...

Link to comment
Share on other sites

  • Moderatorzy
18 godzin temu, McGyver napisał:
19 godzin temu, jurek1 napisał:

Czy ktoś z szanownych używał czegoś takiego?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Naszło mnie na 1541, kości jakieś po szufladach się walają, ale płytki nie mam.

Miałem wersję czerwoną. Z lampowym analogiem grało świetnie.

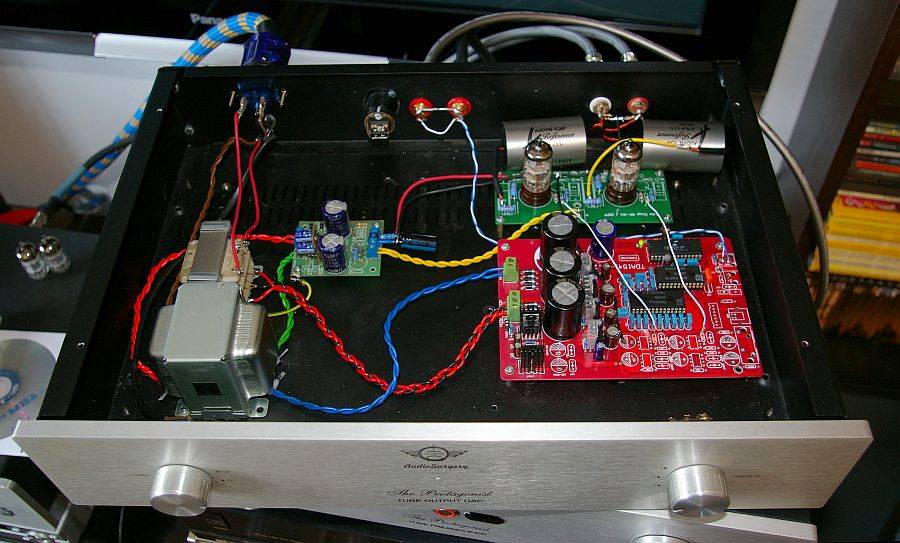

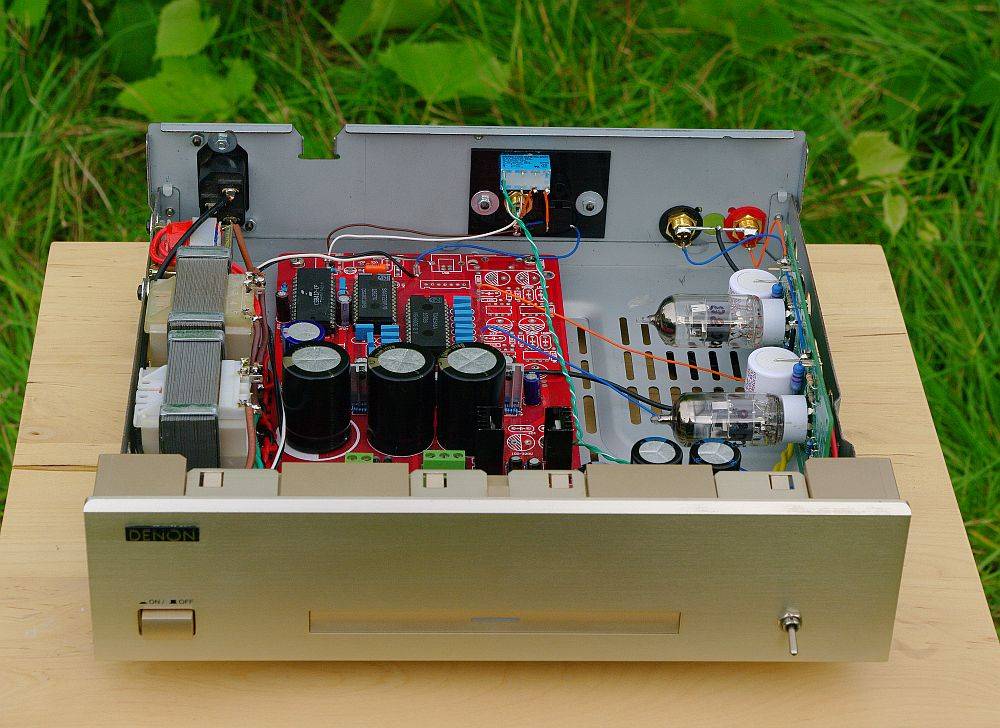

A tutaj foty DACów z lampowym analogiem opartych na module z linku:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Kontakt na maila w moim profilu.



Link to comment
Share on other sites

Jeszcze jedno podejście tym razem z 6n30p na wejściu.  Na tych płytkach muzga jest miejsce na filtr również dla dac-ów napięciowych. Niebawem zrobię pomiary jak to wygląda z różnymi lampami.

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

2 godziny temu, McGyver napisał:

A tutaj foty DACów z lampowym analogiem opartych na module z linku:

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Widzę że nic nie grzebałeś w samych płytkach przetworników?

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Link to comment
Share on other sites

  • Moderatorzy
1 godzinę temu, jurek1 napisał:

Widzę że nic nie grzebałeś w samych płytkach przetworników?

Powiedzmy że grzebałem w sposób nie rzucający się w oczy. Są wymienione staby, diody i kondensatory (nie wszystkie).

Kontakt na maila w moim profilu.



Link to comment
Share on other sites

Join the conversation

You can post now and register later. If you have an account, sign in now to post with your account.
Note: Your post will require moderator approval before it will be visible.

Guest
Reply to this topic...

×   Pasted as rich text.   Restore formatting

  Only 75 emoji are allowed.

×   Your link has been automatically embedded.   Display as a link instead

×   Your previous content has been restored.   Clear editor

×   You cannot paste images directly. Upload or insert images from URL.

 Share

  • Recently Browsing   0 members

    • No registered users viewing this page.
×
×
  • Create New...

Important Information

We have placed cookies on your device to help make this website better. You can adjust your cookie settings, otherwise we'll assume you're okay to continue.


AdBlock blocking software detected!


Our website lives up to the displayed advertisements.
The ads are thematically related to the site and are not bothersome.

Please disable the AdBlock extension or blocking software while using the site.



Registered users can disable this message.
