Buffer (opamp) na wejściu liniowym - po co?

pod_innym_nickiem · 7 Marca 2023

Panowie, takie pytanie. Mam amplituner kina domowego i ostatnio postanowiłem poeksperymentować z przyłączaniem odtwarzacza CD po różne wejścia.
Jakie było moje zdziwienie gdy okazało się, że odtwarzacz CD gra zupełnie inaczej pod wejściem liniowym (CD In) niż pod wejściem Multi Channel In.
Zarówno jedno jak i drugie wejście to wejścia całkowicie analogowe i sygnał nie przechodzi przez jakiekolwiek DSP czy konwertery A/D/A.
Wrażenia dźwiękowe opisałem tu:

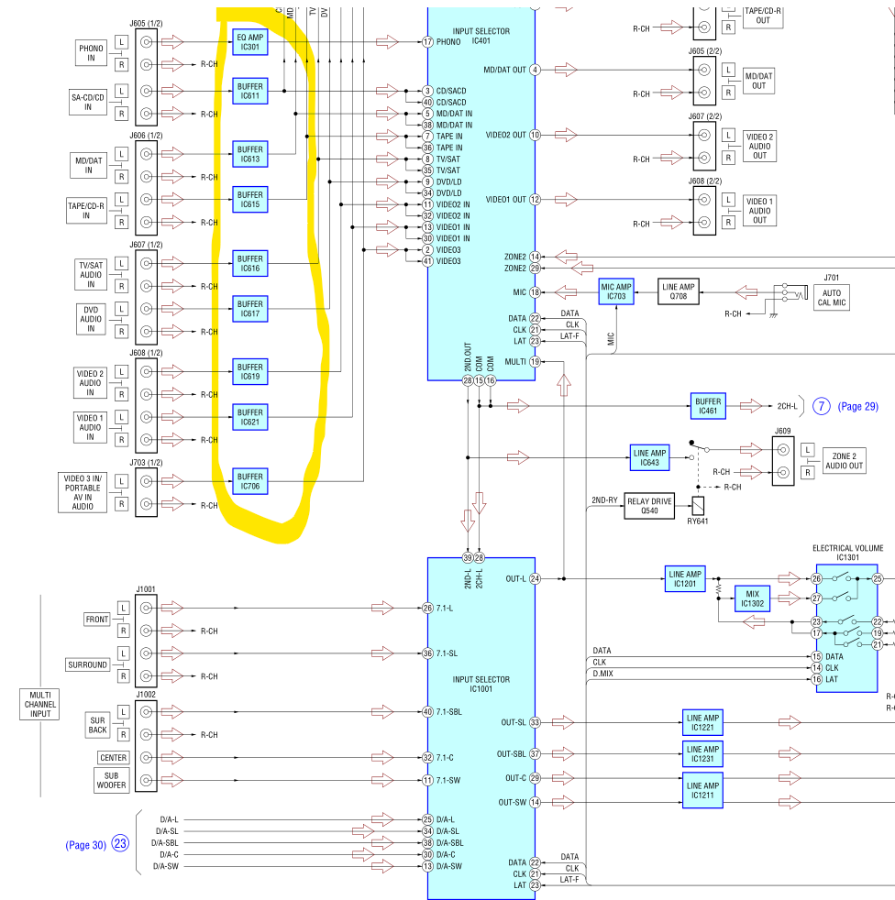

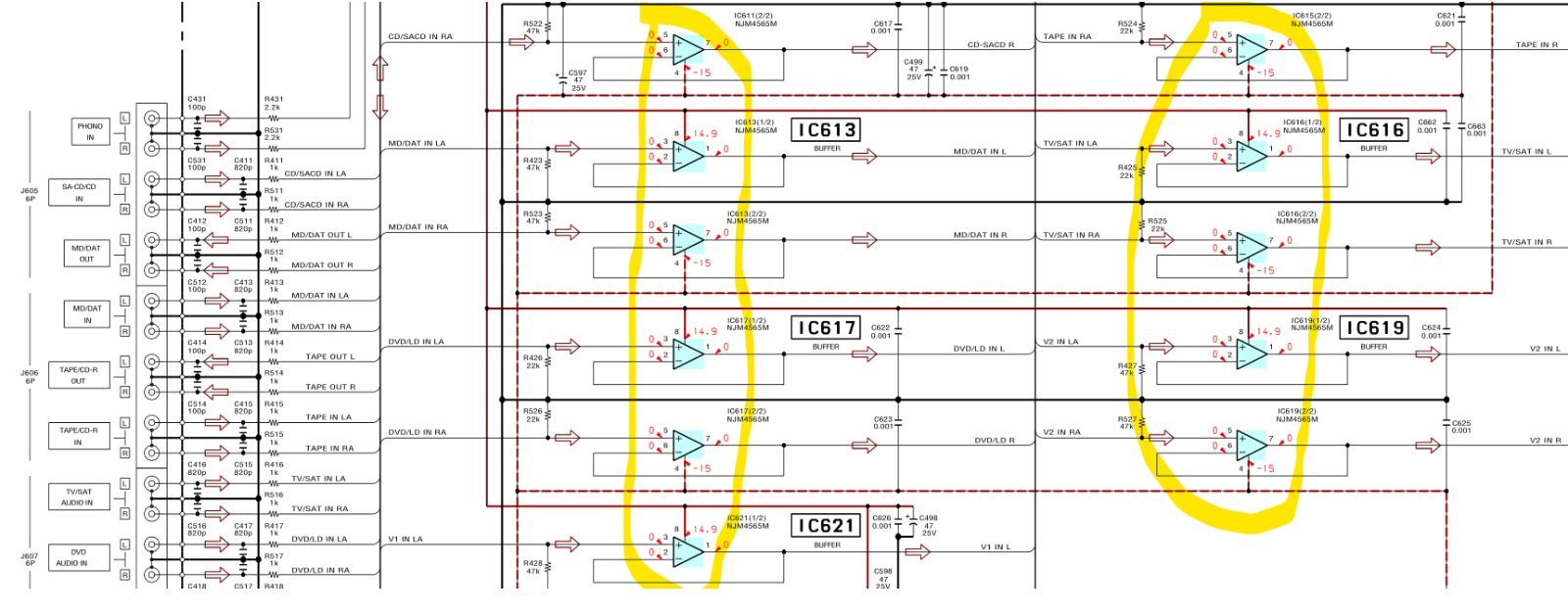

Zamieściłem tam zrzut z serwisówki Sony STR-DA5200ES gdzie wyraźnie widać jak zbudowane są wejścia liniowe (CD, DAT, Tape itp) a jak wejście wielokanałowe Multi Channel In (zwane też w innych sprzętach External In). Ewidentnie widać, że wejścia liniowe mają w torze buffer - po jednym opampie na kanał. Czyli sygnał podany na wejscie np. CD In przechodzi przez opamp a dopiero potem na selektor źródeł.
I teraz moje pytanie - po co? Dlaczego na wejściach liniowych jest buffer z opampów a na wejściu Multi Channel In żadnego buffora nie ma? Na Multi Channel In sygnał wchodzi wprost na selektor. Jaki jest cel takiego działania? Skoro buffer na wejściu jest niby potrzebny to dlaczego nie ma go na wejściu Multi Channel?

Zasadniczo wcale bym się tym nie przejmował ale jak wspomniałem różnica w dźwięku jest kolosalna w zależności pod jakie wejście odtwarzacz CD jest podpięty.
Link do całej serwisówki dla zainteresowanych:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Poniżej fragment z owej serwisówki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Muzg** · 7 Marca 2023

To jest amplituner, jeszcze na dodatek kina domowego - nie ma grać dobrze, tylko ma być funkcjonalny. Dlatego w stereo nawet wysokie modele grają przeciętnie.

Buforowanie zastosowane jest w związku z tym, że aby zapewnić mnogość funkcji i funkcjonalności za wejściem umieszczone jest szereg przełączników, filtrów, które mogą obciążać wyjście źródła. Aby się od tego uniezależnić i zapewnić stałe warunki pracy dla źródła, dołożyli bufory na wejściu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

pod_innym_nickiem · 7 Marca 2023

20 minut temu, Muzg napisał:

To jest amplituner, jeszcze na dodatek kina domowego - nie ma grać dobrze, tylko ma być funkcjonalny. Dlatego w stereo nawet wysokie modele grają przeciętnie.

Kolego - mam też kilka normalnych 🙂 wzmacniaczy i zapewniam, że ten amplituner dwiękowo może niejeden wzmacniacz zawstydzić.

22 minuty temu, Muzg napisał:

Buforowanie zastosowane jest w związku z tym, że aby zapewnić mnogość funkcji i funkcjonalności za wejściem umieszczone jest szereg przełączników, filtrów, które mogą obciążać wyjście źródła. Aby się od tego uniezależnić i zapewnić stałe warunki pracy dla źródła, dołożyli bufory na wejściu.

Dzięki za fachową odpowiedź.
Rozumiem, że zasadniczo w normalnych wzmacniaczach nie stosuje się buffera na wejściach liniowych? Tutaj są można tak powiedzieć zapobiegawczo - czy tak?

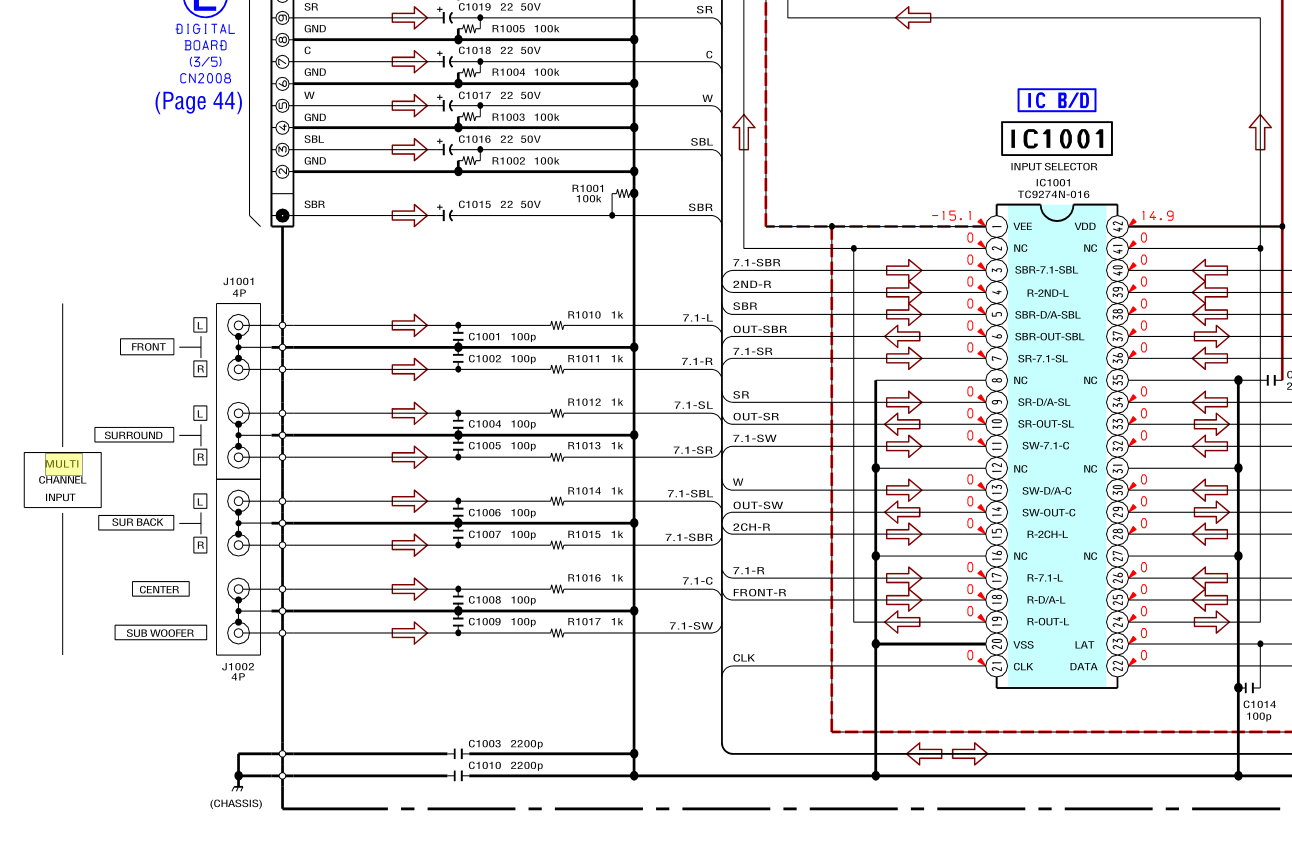

Na wejściu Multi Channel In buffera nie ma - z tego co widzę ze schematu sygnal z wejścia Multi Channel wchodzi wprost na selektor i potem zaraz na volume. Nie ma zatem żadnych możliwości jeśli chodzi o jakiekolwiek DSD itp. Po wybraniu Multi Channel zupełnie NIC nie można zrobić z dźwiękiem - można tylko Volume Up/Down.

Czy mam więc rozumieć, że jest to najczystsze wejście do amplitunera? Nie dali tu buffera z opampów bo nie ma takiej potrzeby?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Muzg** · 7 Marca 2023

Pomijasz też zapewne jakieś przełączniki, kondensatory sprzęgające, złącza, centymetry kabli, centymetry ścieżek lecących obok siebie czasami z jednego końca urządzenia na drugi.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Grzegorz7** · 7 Marca 2023

Multi Channel co do zasady jest wejściem ze źródeł wysokiej klasy mających swoje własne wyjścia liniowe. na przykład wypasione SA CD posiadają wyjścia analogowe oparte na znakomitych podzespołach i wydajne prądowo. Nie ma potrzeby stosowania tu buforów a wręcz nie jest to zalecane.

Ja np. swego czasu, jak jeszcze słyszałem 😉 uważałem, że to połączenie z moim SA CD jest najwyższych lotów, żadne zaś z cyfrowych. A to ze względu na dobre kości dac w napędzie i takież kości analogowe.

Do wejść pozostałych analogowych jak wspomniał Muzg podłączamy różności i trzeba to buforować.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

KrisNext · 8 Marca 2023

A może ta drastyczna różnica w jakości grania wynika po prostu z tego że gdy podłączysz źródło do wejścia multi to gra trochę głośniej ? Sprawdź czy aby tak nie jest.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

przmor · 8 Marca 2023

A czym konkretnie objawia się ta drastyczna różnica w graniu z wejść multi channel?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

przmor · 8 Marca 2023

Ok. Doczytałem. Sprawdzę czy w przypadku Sony STR-DB1080 jest podobnie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

pod_innym_nickiem · 8 Marca 2023

4 godziny temu, KrisNext napisał:

to gra trochę głośniej ?

Nie, to nie kwestia głośności. Zmiana charakteru dźwięku jest bardzo wyraźna.

4 godziny temu, przmor napisał:

Sprawdzę czy w przypadku Sony STR-DB1080 jest podobnie

Byłbym wdzięczny za info.
Jednak po testach usznych wrociłem do konfiguracji -> odtwarzacz CD pod wejście CD liniowe.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

KrisNext · 8 Marca 2023

33 minuty temu, pod_innym_nickiem napisał:

Nie, to nie kwestia głośności. Zmiana charakteru dźwięku jest bardzo wyraźna.

niestety człowiek odbiera głośniejszy sygnał jako lepiej brzmiący a nie jako głośniejszy. To standardowa sztuczka sprzedawców sprzętu, za pomocą której potrafią "udowodnić" że ten droższy sprzęt naprawdę gra lepiej.:)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

pod_innym_nickiem · 8 Marca 2023

1 godzinę temu, KrisNext napisał:

niestety człowiek odbiera głośniejszy sygnał jako lepiej brzmiący a nie jako głośniejszy

Nie, to nie jest kwestia głośności. To ewidentnie inna charakterystyka dźwięku. Nie mówię o żadnych niuansach brzmieniowych a o totalnie innej barwie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

przmor · 8 Marca 2023

Sprawdziłem na STR-DB1080 i nie słyszę różnic między CD in a Multi Channel in. Z CD in słuchałem w trybie Analog Direct.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

pod_innym_nickiem · 8 Marca 2023

56 minut temu, przmor napisał:

Sprawdziłem na STR-DB1080 i nie słyszę różnic między CD in a Multi Channel in. Z CD in słuchałem w trybie Analog Direct.

Dzięki!

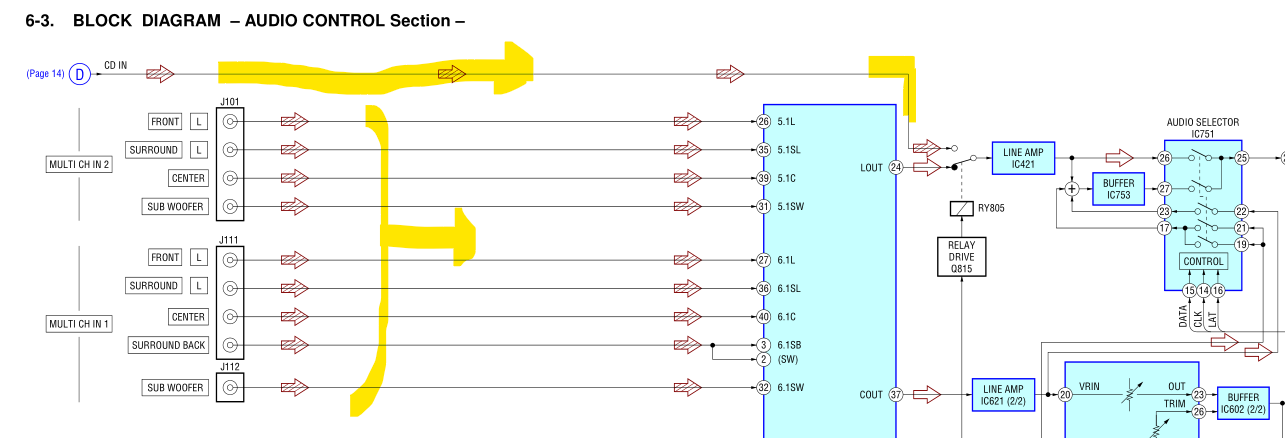

Odczucia masz prawidłowe bo patrząc na schemat blokowy wg mnie nie ma różnic.
Zarówno CD IN jak i Multi Channel IN są potraktowane tak samo - żadnych buferów i opampów na wejściu nie widzę.
Wejście Multi Channel IN ma jeden selektor więcej, więc wydaje się, ze CD IN w wersji Analog Direct jest 'czystsze'.

Ale uprzedzam, nie jestem fachurą w dziedzinie czytania schematów - po prostu podążam za strzałkami 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

przmor · 8 Marca 2023

Celowo nie szukałem schematu żeby się nie sugerować techniczną stroną.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

terminus · 9 Marca 2023

Bufory we / wy pięknie niwelują wpływ przewodów, czy, jak kto woli, kabli. Oczywiście, nie zawsze jest to słyszalne. Dla siebie zawsze buduję takie bufory.

To się nazywa line driver / receiver.
