DAC TDA1541 - nie tylko dla orłów

[Daniel_68412]

22 minutes ago, eMCZe said:

Tryb NOS wprowadza szumy, doświadczyłem tego zapodając układ zegara zamiast seryjnego kwarcu i nie dało się tego w NOS słuchać. Zegar który wyciągnął najmniejszy plankton na górze uwidocznił też śmieci które powinien odsiać filtr.

Da się zrobić cichy NOS na tda1541.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[eMCZe]

5 minut temu, Daniel_68412 napisał:

Da się zrobić cichy NOS na tda1541.

Nie twierdzę, że nie, przy pomocy pary 74HCxxxx .  Sam używam, ale tu w tekście była mowa o zworach na pinach SAA

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[eMCZe]

Tu schemat tak zwanego "bułgara"

czyli NOS/RECLOCK

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[eMCZe]

I jeszcze jedno, jak robisz mostki zamiast SAA7220 to nie drucikiem ale rezystorem 100R w celu sztucznego obciążenia układu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Daniel_68412]

Kolega @elektron18 we wątku obok oddaje bardzo ładne płytki z dużymi padami pod kondy i kompletem tak owych. Tych wątków o 1541 to ostatnio się zrobiło zatrzęsienie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dominikurbanski]

W dniu 14.03.2023 o 09:55, witek_z napisał:

Zamiast CS8412 sto razy lepiej dać DIR9001

Czy ten układ jest plug and play zamiast Cs8412 (moduł z Ali), czy trzeba coś przerabiać w torze?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[witek_z]

11 godzin temu, dominikurbanski napisał:

Czy ten układ jest plug and play zamiast Cs8412 (moduł z Ali), czy trzeba coś przerabiać w torze?

to jest dość proste (przynajmniej dla mnie) trzeba mieć PDF z oba układami i porównać lub wpisać w google :przejsciówka z cs8412 na dir9001 i zakupić

11 godzin temu, dominikurbanski napisał:

Czy ten układ jest plug and play zamiast Cs8412 (moduł z Ali), czy trzeba coś przerabiać w torze?

zależy który moduł a Ali

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dominikurbanski]

Podaję link

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[witek_z]

4 godziny temu, dominikurbanski napisał:

Podaję link

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

zły link (po co to powiększenie?)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dominikurbanski]

5 godzin temu, witek_z napisał:

zły link (po co to powiększenie?

Co miałeś na myśli? Jaki powiększenie?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Robsonik]

1 minutę temu, dominikurbanski napisał:

Co miałeś na myśli? Jaki powiększenie?

Koledze chodziło zapewne o to , że jak się otworzy link z forum da telefonów tzw. mobile na kompie to wyskakują takie kwiatki w postaci gigantycznej strony.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dominikurbanski]

1 godzinę temu, Robsonik napisał:

Koledze chodziło zapewne o to , że jak się otworzy link z forum da telefonów tzw. mobile na kompie to wyskakują takie kwiatki w postaci gigantycznej strony.

Ok. Właśnie robię wszystko na telefonie. Jeśli na PC jest taki krzak to przepraszam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Robsonik]

6 minut temu, dominikurbanski napisał:

Ok. Właśnie robię wszystko na telefonie. Jeśli na PC jest taki krzak to przepraszam.

Spoko. Wystarczy że w linku wywali się pierwsze  "m" i wszystko jest ok.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dominikurbanski]

35 minut temu, Robsonik napisał:

Spoko. Wystarczy że w linku wywali się pierwsze  "m" i wszystko jest ok.

Człowiek sie uczy całe życie.... jak prezydent😉. Mam nadzieję że ja z lepszymi efektami 😃.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[witek_z]

7 godzin temu, dominikurbanski napisał:

Człowiek sie uczy całe życie.... jak prezydent😉

miałeś na myśli donosiciela czy moczymordę?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dominikurbanski]

16 minut temu, witek_z napisał:

miałeś na myśli donosiciela czy moczymordę?

Niech każdy zinterpretuje wg. własnych preferencji politycznych. Ale nie jest to przedmiotem wątku, więc nie ciągnijmy tematu. 😏

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[witek_z]

6 godzin temu, dominikurbanski napisał:

 Ale nie jest to przedmiotem wątku, więc nie ciągnijmy tematu. 😏

po co to w ogóle pisałeś?

żeby zamanifestować swoje preferencje polityczne, więc jeszcze raz zerknij na to co ja napisałem - może Ci się rozjaśni.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 1 Kwietnia 2023 przez witek_z

[dominikurbanski]

3 godziny temu, witek_z napisał:

żeby zamanifestować swoje preferencje polityczne, więc jeszcze raz zerknij na to co ja napisałem - może Ci się rozjaśni.

Masz rację witek_z, widzę wszystko jaśniej od kilku lat.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pjasio253]

W dniu 20.03.2023 o 23:24, eMCZe napisał:

Tu schemat tak zwanego "bułgara"

@eMCZe, czy próbowałeś we własnym zakresie złożyć tego reclocka? A może ktoś inny próbował?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pjasio253]

Chciałem jeszcze usystematyzować temat reclockerów dla TDA1541. Oprócz wspomnianego przez @eMCZe "bułgara" spotkałem się jeszcze z takimi:

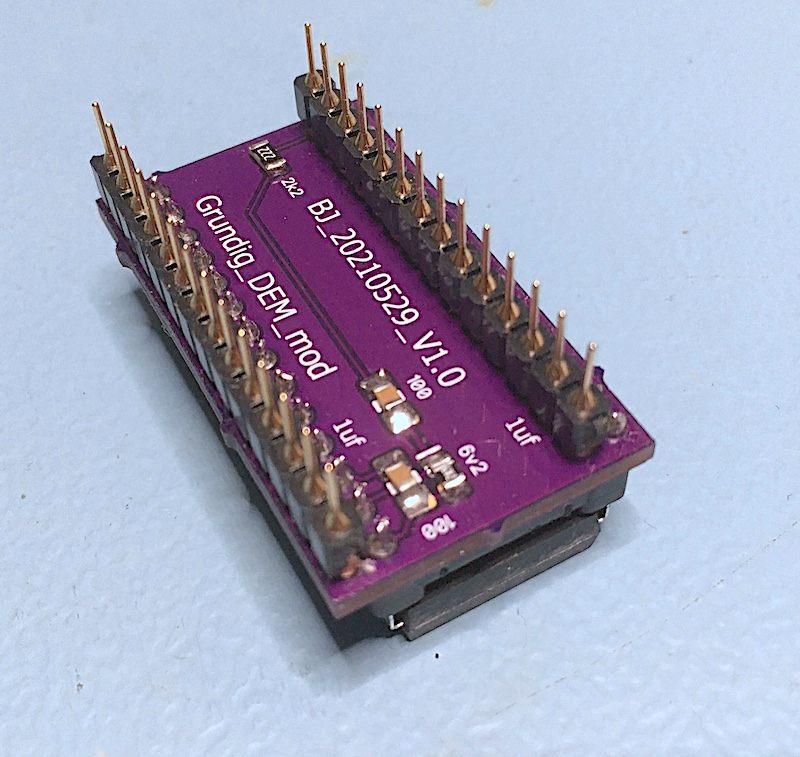

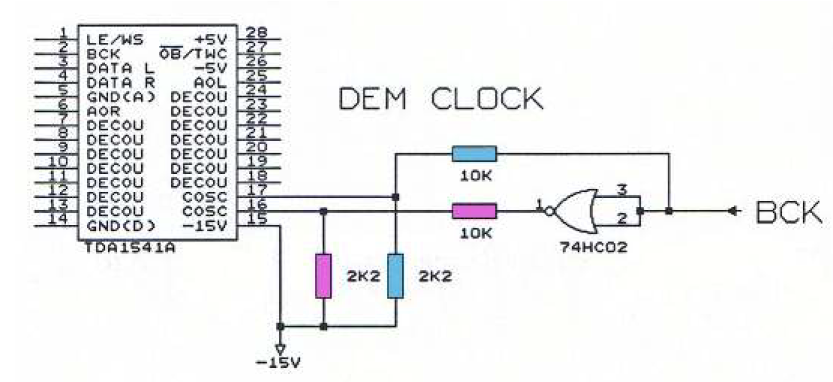

1) DEM Grundig

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

2) DEM Ecdesigins

Być może nie przynoszą one wielkich zmian w porównaniu z takimi kompleksowymi rozwiązaniami jak I2SoverUSB, ale stanowią być może jakąś niskonakładową opcję.

Ktoś ma jeszcze jakieś propozycje znalezione w sieci lub własne doświadczenia z w/w pokazanymi?



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Daniel_68412]

3 minutes ago, pjasio253 said:

Ktoś ma jeszcze jakieś propozycje znalezione w sieci lub własne doświadczenia z w/w pokazanymi?

Co robi dokładnie ten bułgar? nie wnikałem nigdy - jak się go zastosuje to jest NOS?

Na pewno czym innym jest częstotliwość podawania danych i tryb równoległy w i2soverusb a DEM, przykładowo:

Mam sobie teraz tda1541 chodzący na 352,8khz i DEM dopiero przede mną - np mvaudiolabs ustawił go na 100hz.

10 minutes ago, pjasio253 said:

ale stanowią być może jakąś niskonakładową opcję.

zmierzam do tego, że to są dwa osobne tematy

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pjasio253]

16 minut temu, Daniel_68412 napisał:

Co robi dokładnie ten bułgar? nie wnikałem nigdy - jak się go zastosuje to jest NOS?

Tak, moim zdaniem będzie NOS.

Tutaj może znajdziesz więcej szczegółów:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

W załączeniu pełny tekst dla DEM nr 2 i nie tylko.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

18 minut temu, Daniel_68412 napisał:

zmierzam do tego, że to są dwa osobne tematy

Tak, masz rację. Pisząc o tym miałem na myśli cel nadrzędny, czyli cieszący ucho dźwięk 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 26 Kwietnia 2023 przez pjasio253
plik PDF

[Daniel_68412]

53 minutes ago, pjasio253 said:

Tak, masz rację. Pisząc o tym miałem na myśli cel nadrzędny, czyli cieszący ucho dźwięk 🙂

Tda1541 na 88 vs 352 to dwa różne urządzenia. Słuchałem tylko jakieś 10h od czasu jak przestawiłem ale póki co tak dobrze gra, że mi się nawet tłumika nie chce robić do i2s.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[eMCZe]

10 minut temu, Daniel_68412 napisał:

dobrze gra, że mi się nawet tłumika nie chce robić do i2s.

Ale... jak trafisz na słabo zrealizowany materiał to....

Odkąd mam pod TDA1541 SM584x w trybie równoczesnym to są takie płyty które po prostu poleciały do kosza.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Daniel_68412]

6 minutes ago, eMCZe said:

Odkąd mam pod TDA1541 SM584x w trybie równoczesnym to są takie płyty które po prostu poleciały do kosza.

Gram ze strumieni :] ale tak...

Jestem ciekaw jak to będzie jak spadnie z thd na 70db z obecnych 35-40db no i ten tłumik wg tego długiego wątku na diyaudio też wiele zmienia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[eMCZe]

13 minut temu, Daniel_68412 napisał:

Gram ze strumieni

A ze strumieni jadę na 2 x PCM63 K na 6414... jest jednak bliżej "prawdy" niż TDA1541 którego jednak uwielbiam za muzykalność i otoczkę magii.

Tam też na SM584x jadę bo DF1704 za ostry u góry i bez wypełnienia średnich.

Po USB przez XMOSa z zegaramy Crysteka i separacja galwaniczną wejścia wyjścia z osobnymi zasilaczami z obu stron.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Robsonik]

Zakupiłem do mojego DAC na TDA1541 odbiornik DIR9001 od mayfrenda.

Zegar jest ustawiony na 256 FS a na wszystkich zdjęciach w necie jest zwora na 384 FS.

Która opcja jest prawidłowa ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pjasio253]

Udało się uruchomić na desce od strzała kolejnego cudaczka i może jak na gali oscarowej odrazu podziękuję w szczególności 🙂 :

@elektron18 za PCB, super posortowane podzespoły i wszelkie porady

@arturp za stopień analogowy i wszelkie porady nie tylko na jego temat

@Daniel_68412, @eMCZe za moc wiedzy i doświadczenia przekazany w wątkach otwartych i na PW

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Dzieło może przeciętne, ale cieszy i jest dobrą bazą to wielu, mam nadzieję ciekawych eksperymentów. Co do paru szczegółów, które widać na zdjęciu:

- odbiornik DIR9001 w trybie 24bit I2S (nie słychać "cięcia" bitów na rzecz 16 bitów wymaganych przez TDA1541 🙂 )

- SRPP na 6NP2-EW z rezystorem konwersji 75Ohm. Co ciekawe udało mi się na tym samym rezystorze konwersji bez problemu napędzić forumowy klon preampa Conrad Johson.

W planach:

- zapięcie po USB majfrendowej płytki ala Amanero,

- stopień analogowy D1 Pass lub inny układ dyskretny z regulacją DC

I być może finalnie tryb jednoczesny na I2SoverUSB ( 🙂 @Daniel_68412) Wiem, że to powinien być początek i koniec zarazem, ale najpierw chciałem wogóle odpalić to TDA1541, zwłaszcza, że tryb jednoczesny będzie wymagał cięcia kilku ścieżek na tym PCB.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arturp]

6 minut temu, pjasio253 napisał:

W planach:

Jeśli mogę coś zasugerować, to 2 proste rzeczy. Po pierwsze przejście ze światłowodowego na kabel koaksjalny . A po 2. wymiana kondensatorów wyjściowych z analogu. Pisaliśmy o tym i wiem, że masz to na uwadze ale moim zdaniem nie ma co zwlekać, bo nie usłyszysz wyraźnie zmian w pozostałych elementach toru , które będziesz próbował wprowadzić .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[eMCZe]

4 godziny temu, pjasio253 napisał:

Udało się uruchomić

GRATULACJE !!!

Ja składam kolejne "dzieło" na dwóch analogach, jak widać coraz więcej Konrada inside 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
