DAC TDA1541 - nie tylko dla orłów

[jurek]

Tutaj chyba jeden z lepszych projektów PCB na TDA:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Swoją drogą tak wyglądają jego parametry na tle wpółczesnych przetworników:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 3 Maja 2023 przez jurek

[Daniel_68412]

6 minutes ago, jurek said:

Tutaj chyba jeden z lepszych projektów PCB na TDA:

pytanie czy ma tłumiki do i2s, poszukaj tutaj:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

"main board"

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek]

13 minut temu, Daniel_68412 napisał:

pytanie czy ma tłumiki do i2s, poszukaj tutaj:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

"main board"

Podlinkowany przeze mnie projekt nie ma. To jest klasyczna aplikacja Philipsa.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 3 Maja 2023 przez jurek

[jurek]

Swojego czasu "przebadałem" chyba wszystkie możliwe wariacje na temat aplikacji TDA i SAA.  Wg moich doświadczeń każda modyfikacja to "krok w bok", oprócz zegara i  analogu (niekoniecznie lampowego).

Osobiście uważam projekt z filipsowskiej noty  ( plus analog na NE5534) za modelowy wzorzec charakterystycznego (niekoniecznie doskonałego) dzwieku TDA.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Daniel_68412]

30 minutes ago, jurek said:

Osobiście uważam projekt z filipsowskiej noty  ( plus analog na NE5534) za modelowy wzorzec charakterystycznego (niekoniecznie doskonałego) dzwieku TDA.

Zapraszam na odsłuch nos w 352.8khz bez spdif po drodze.

[Kris_54701]

W dniu 3.05.2023 o 10:47, Daniel_68412 napisał:

Zapraszam na odsłuch nos w 352.8khz bez spdif po drodze.

Najlepiej dane podać w trybie równoległym

[Daniel_68412]

7 minutes ago, Kris_54701 said:

Najlepiej dane podać w trybie równoległym

Tylko w równoległym tyle da się wyciągnąć.

[dominikurbanski]

Gdzie znajdę schemat modu tda1541 w trybie rowloleglym? Co wyciąć, co połączyć itp. "łopatologicznie" 😉

[Daniel_68412]

26 minutes ago, dominikurbanski said:

Gdzie znajdę schemat modu tda1541 w trybie rowloleglym? Co wyciąć, co połączyć itp. "łopatologicznie"

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kris_54701]

Zegar zewnętrzny podany na piny oscylatora wprowadza szum. Układ zrobiony według schematu Grundiga. To totalnie jakaś pomyłka.

[Mariusz03]

Ten projekt to chyba jeden z lepszych udomowien tda1541a

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

W dniu 3.05.2023 o 08:39, jurek napisał:

Swoją drogą tak wyglądają jego parametry na tle wpółczesnych przetworników:

Parametrami nie przejmowałbym się, bo odsłuch koryguje wszystko 😉

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Daniel_68412]

20 minutes ago, Mariusz03 said:

Ten projekt to chyba jeden z lepszych udomowien tda1541a

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

lampy wolę

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[jurek]

Aya to rozwinięcie zaniechanego projektu DIY Red Baron. Tam było już symultaniczne wejście TDA i całkiem sprytnie zrobione prewzmocnienie na mosfecie. Potem próby z AD844, OPa861 jako IV.

Obecnie Pedja w ostatnich wersjach AYA wyciska z TDA jak najniższe harmoniczne- ale czy o to w tym staruszku chodzi?

Edytowane 4 Maja 2023 przez jurek

[pjasio253]

15 minut temu, jurek napisał:

Obecnie Pedja w ostatnich wersjach AYA wyciska z TDA jak najniższe harmoniczne

Wrócił też z interfejsem USB MK3

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) , ale cena 240 euro robi się chyba trochę zaporowa, przynajmniej na rodzimym gruncie 🙂

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Kris_54701]

Można walczyć o tryb NOS albo zrobić prosty upsampling i przenieść wpływ cyfrówki daleko po za zakres słyszalny. Producent kości zaleca 4 -8 x. W 44.1 słucha się własnego sprzętu zamiast muzyki.

Oczywiście z lampami na wyjściu żeby się krzem nie zagotował.

Edytowane 8 Maja 2023 przez Kris_54701

[Artur123]

Witam Wszystkich. Chciałem się dowiedzieć czy jest możliwość i sens dołożenia wejścia optycznego do cd i zrobienia z niego daca, czy lepiej kupić gotowego daca? Z dawnych lat mam 2 cdki z TDA1541A: Philps 471 i Sony cdp 750, które niegdyś nieco zmodyfikowałem i z 10 lat leżały w szafie nieużywane, bo w zestawie gra cd Denon 1550 AR z PCM61, który lepiej wygląda jak mówi moja Wife 🙂

Ostatnio zmieniłem tv na sony bravia i nie ma tam wyjścia analogowego tylko HDMI lub optyczne a wzmacniacz ECI2 nie ma wejścia cyfrowego ani optycznego, więc potrzebuje daca. Jako, że podoba mi się dźwięk 1541 to chciałbym się dowiedzieć czy jest szansa na dodanie do któregoś z tych cedeków wejścia optycznego.

[pjasio253]

Na początek polecam poczytać tutaj (co prawda to wątek o CDP950, ale nie powinno być wielkich różnic) :

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Generalnie decyzja pewnie będzie zależeć też od tego na ile zależałoby Ci też na korzystaniu z CD - przy zastosowaniu przekaźników można tę funkcję zachować i dodać niezależnie do CD wejście cyfrowe.

Jeśli możesz żyć bez CD, to bardziej polecanym dawcą na przeróbkę na DAC będzie raczej Sony, gdyż jakość jego filtrów cyfrowych jest postrzegana jako lepsza niż Philipsa.

Jednak moim zdaniem jeśli chciałbyś się nieco pobawić i mieć decydujący wpływ na jakość dźwięku, to wersja ze złożeniem własnego DAC będzie najciekawsza (niekoniecznie najtańsza i najszybsza 🙂 ). Oczywiście kupno gotowego DAC, to też opcja, tym bardziej jeśli żródłem dźwięku będzie sygnał z TV. Wiem, że nie ułatwiłem, ale masz przynajmniej dodatkowe opcje do rozmyślań.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 12 Maja 2023 przez pjasio253

[Artur123]

Dzięki za odpowiedź. Przeczytałem na szybko ten wątek tylko, że tam wstawiali port usb. Nie wiem czy jest łatwa konwersja z usb na optyczny. Zastanawiam nad poświęceniem sony na daca, bo ma najsłabszy laser. Już go raz wymieniałem po zakupie, a teraz znowu przeskakuje na niektórych płytach. Philips ma ze 40 lat i wymiata na ori laserze, ale napęd w polu magnetycznym to inna liga. Przemyślę temat. W sumie do tv to może by starczył taki dac jak nostromo uX2, ale z drugiej strony jakbym przerobił któregoś cdka to przynajmniej nie kisiłby się w szafie.

[pjasio253]

Łatwiej będzie zastosować prosty konwerter SPDIF na I2S  na przykład takie cuś

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Daniel_68412]

A to nie jest tak że spdif już nie nadąża za obecnym formatem z topowego filmu w 4k i stosują go psujemy jakość?

Teraz prawilnie powinno się wychodzić z TV po hdmi z audio zdaje się.

[pjasio253]

Tak, masz rację, tu autor pytania musi się zastanowić jakie parametry dźwięku będą z TV wychodzić.

[Ape]

A to nie jest tak że spdif już nie nadąża za obecnym formatem z topowego filmu w 4k i stosują go psujemy jakość?
Teraz prawilnie powinno się wychodzić z TV po hdmi z audio zdaje się.

A czy w takim razie TDA 1541 ogarnie taki sygnał? Bo to przecież kość 16bit więc nic więcej niż SPDiF nie potrzebuje

[Daniel_68412]

On 5/12/2023 at 4:29 PM, Ape said:

A czy w takim razie TDA 1541 ogarnie taki sygnał? Bo to przecież kość 16bit więc nic więcej niż SPDiF nie potrzebuje

myślę że 1541 tak się nadaje do współczesnego tv jak silnik 2JZ do elektryka ;] podobnie zresztą spdif...

[Artur123]

Dzięki, też się nad tym zastanawiałem. Chyba poszukam jednak coś nowoczesnego najlepiej z hdmi, bo wtedy chyba da się użyć tv jako głośnik centralny. Generalnie tv ma niezły dźwięk tylko mógłby być trochę lepszy bas.

[Mariusz03]

16 godzin temu, Artur123 napisał:

Generalnie tv ma niezły dźwięk tylko mógłby być trochę lepszy bas.

Ty tak serio mówisz?

[pdyn]

W dniu 4.05.2023 o 18:53, jurek napisał:

Aya to rozwinięcie zaniechanego projektu DIY Red Baron. Tam było już symultaniczne wejście TDA i całkiem sprytnie zrobione prewzmocnienie na mosfecie. Potem próby z AD844, OPa861 jako IV.

Obecnie Pedja w ostatnich wersjach AYA wyciska z TDA jak najniższe harmoniczne- ale czy o to w tym staruszku chodzi?

"Tam było już symultaniczne wejście TDA i całkiem sprytnie zrobione prewzmocnienie na mosfecie."

Czy masz tego schemat. Na AD844 to mam na OPA881 właśnie robię, PASS D1 też mam ale tego pierwszego podejścia to nie widziałem i nie słyszałem o nim - coś podobnego do D1 ?

[jurek]

49 minut temu, pdyn napisał:

"Tam było już symultaniczne wejście TDA i całkiem sprytnie zrobione prewzmocnienie na mosfecie."

Czy masz tego schemat. Na AD844 to mam na OPA881 właśnie robię, PASS D1 też mam ale tego pierwszego podejścia to nie widziałem i nie słyszałem o nim - coś podobnego do D1 ?

Podobne do D1:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[pjasio253]

Chciałem dopytać jak praktycznie podejść do odsłuchu materiału muzycznego dla trybu symultanicznego, z częstotliwością 358,5kHz, o czym wspominał @Daniel_68412 i @Kris_54701. Czy w skrócie chodziłoby na przykład (przy odtwarzaniu muzyki z PC) o programowy upsampling x8 w jakimś odtwarzaczu w stylu jRiver czy Roon i wrzucaniu tego poprzez I2SoverUSB do DAC? Czy to jednak nie o to chodzi?

[Kris_54701]

Dokładnie o to chodzi, ale musisz mieć program pomijający systemowy mixer. Jriver zdaje się na taką funkcję. Na co dzień korzystam z TV boxa na androidzie i odtwarzacz Neutron Music Player. Nieskończone możliwości konfiguracji w tym wszelakiej maści eq, upsampling, dithering, filtry infra i ultra. Oczywiście wszystko bezpośrednio wysyłane na USB dalej usbover i tda1541. Z dobrych rzeczy jeszcze przetwarzanie w 64 bitach a wyjście w dowolnych.

[pjasio253]

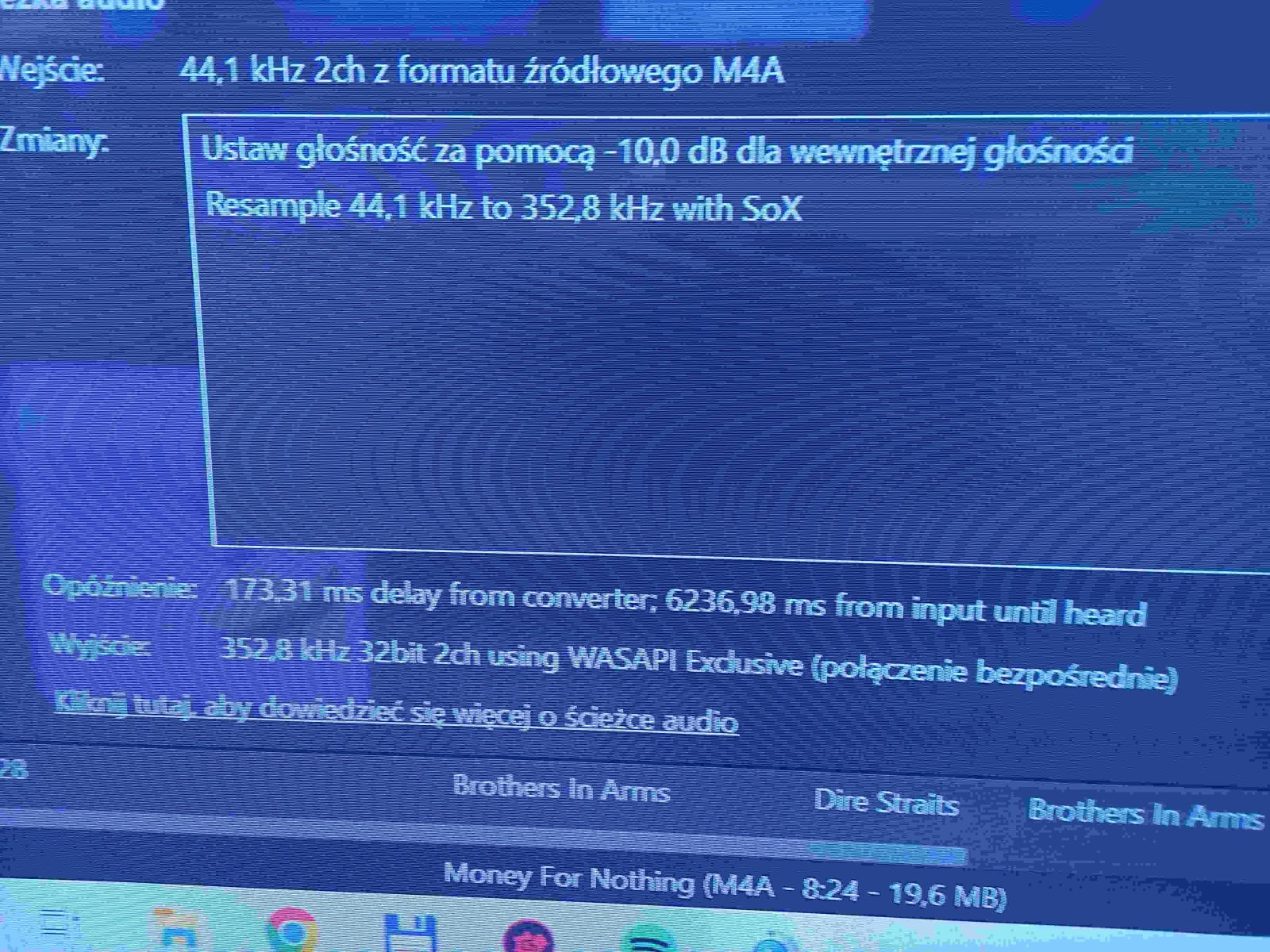

No i udało się, zachulało i to jak! Jak wspomnieli szanowni przedmówcy - tryb symultaniczny dla TDA1541 to inna półka grania. Tak niesamowitej przestrzeni w dźwięku się nie spodziewałem. Na znanych nagraniach układ był prosty - lewy, prawy i środek. Tutaj nutki autentycznie tańczą sobie na każdym centymentrze między głośnikami, swoboda na całego. Szczegółowość dźwięku pierwsza klasa, barwa w punkt - nawet nie wiedziałem, że bas na moich kolumnach może zejść tak nisko. Może wokale mogłyby wyjść jeszcze bardziej do przodu. Teraz oczywiście w ramach "przepadlistości" już zastanawiam się coby jeszcze zmienic, żeby wycisnąć maksa 🙂  . Póki co cieszę się z tego, co jest. Dziękuję jeszcze raz @Daniel_68412, @eMCZe, @Kris_54701, którzy przetarli szlaki dla trybu symultanicznego i podzielili się swoimi spostrzeżeniami i radami.
