ZASILACZ (prostownik AC>DC) > PROSTY < DIY do audio ?

silver_sound · 17 Maja 2023

Godzinę temu, terminus napisał:

Żeberka służą do emisji ciepła do atmosfery z radiatora.

a nie lepiej duszone z dużą ilości cebulki...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 17 Maja 2023 przez silver_sound

Julo102 · 17 Maja 2023

Akurat takie żeberka miałem i przykręciłem , mam chyba jeszcze większą blaszkę miedzianą powinna być lepsza ( + pastę termo ) . Ale dzięki za zwrócenie uwagi ! Każda informacja jest dla mnie bardzo pomocna .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Grzegorz7** · 22 Maja 2023

Tak sobie dziś coś grzebię. I taka ciekawostka; duży kondensator elektrolityczny o pojemności niespełna 2700uF i napięciu nominalnym 80V.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Zwróćcie uwagę na dopuszczalny prąd pobierany z filtru w przypadku prostowania dwupołówkowego (100Hz) - 2,75A przy temperaturze 85C.

Powinno to dać do myślenia dlaczego tego typu kondensatory (właściwie zaaplikowane) pracują po pół wieku (ten ma 40 lat). DO tego na skutek wzrostu napięcie do 230V na elektrolitach jest 86V a to urządzenie pracuje nieprzerwanie od początku...

Oczywiście parametry pomierzone i wszystko jest OK.

Aż łezka się w oku kręci...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Julo102 · 20 Czerwca 2023

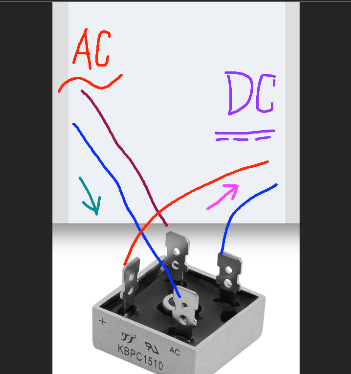

Witam , jestem tuż przed podłączeniem , aby upewnić się czy wszystko będzie dobrze , poproszę o ostatnią korektę . W oparciu o ten rysunek i moją interpretację , wychodzi mi na wyjściu ... 49 V do końcówki , czy to nie dużo ? Może wystarczy połowa tej mocy czyli 25V i użyć do tego jednej linii ( z masą ) ? Końcówka pracuje do ~ 32 V ( zalecane 25 V ) . Czy ta moc rozdzieli się w mostku ? Czy może ten prosty układ z kondem 10 000uF jeszcze ją wzmocni i wszystko wybuchnie ?

Będę wdzięczny za interpretację tego podłączenia .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

terminus · 20 Czerwca 2023

Z 49 woltów ~ na kondensatorze będzie bez obciążenia 68 V =. Jeśli jest na takie lub wyższe napięcie to nie wybuchnie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 20 Czerwca 2023 przez terminus

kinimod · 20 Czerwca 2023

1 godzinę temu, Julo102 napisał:

Witam , jestem tuż przed podłączeniem , aby upewnić się czy wszystko będzie dobrze , poproszę o ostatnią korektę . W oparciu o ten rysunek i moją interpretację , wychodzi mi na wyjściu ... 49 V do końcówki , czy to nie dużo ? Może wystarczy połowa tej mocy czyli 25V i użyć do tego jednej linii ( z masą ) ? Końcówka pracuje do ~ 32 V ( zalecane 25 V ) . Czy ta moc rozdzieli się w mostku ? Czy może ten prosty układ z kondem 10 000uF jeszcze ją wzmocni i wszystko wybuchnie ?

Będę wdzięczny za interpretację tego podłączenia .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Wystarczy połowa tej mocy czyli 25V i tak zrób, użyj jednej linii z masą.

Zbyt duże napięcie powoduje dużo większy prąd spoczynkowy a to z kolei wymaga większych radiatorów do odprowadzenia większej ilości ciepła. Co nie jest tutaj konieczne.

Kondensator nic nie wzmocni, on ma zadanie filtrować zasilanie, nic nie wybuchnie. 10 00uF to za mało pojemności w zasilaczu. Proponuję 4x 10 000uF. Kondensatory mają być przeznaczone do stosowania na napięcie co najmniej 50V.

Schemat jest w porządku, jednak tak jak pisałem wcześniej użyj połowy mocy ponieważ będzie się grzał bardzo.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 20 Czerwca 2023 przez kinimod

Julo102 · 20 Czerwca 2023

No właśnie NIE JEST ... do 30 /32 V max. przynajmniej tak jest w opisie . Czy opis uwzględnia zasilacze komputerowe ? bardzo możliwe że tak / lub ; tylko .

Kondensator podbija o 1,41 napięcie , czyli 25Vx1,41 daje >35V , co jest za dużo , ( choć może warto sprawdzić bo chyba gdzieś w opisach było do 36 V ), tu elementy są do 35V ( do 42 te większe ). ( Dlatego prywatnie Chińczyk pisał o 18V jako optymalnym , a podawali 25 v /// x1,41 co by się zgadzało )

Czyli ; Mam dwie odnogi po 25V i można wykorzystać jedną i mostek prostowniczy ? / lub dwa mostki na dwa kanały ...i już ? ( bez kondensatora / ów )

Chyba żeby brać drugie uzwojenie trafo ; 2x12V ( x1,41) = 16,9 V , co może być za małą wartością dla tej końcówki /?/

Nie mam mniejszego trafa , ..tylko zasilacz do led 12v / podwójny ) ale nie zmieści się .

... Czy wystarczy sam mosteczek ???

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**porlick** · 20 Czerwca 2023

1 minutę temu, Julo102 napisał:

Dlatego prywatnie Chińczyk pisał o 18V jako optymalnym

Czyli duży transformator do żarówek halogenowych na 12V, mostek, bateria kondensatorów i jazda!

Na wyjściu dostaniesz bez obciążenia 17-18V=

7 minut temu, Julo102 napisał:

można wykorzystać jedną i mostek prostowniczy ? / lub dwa mostki na dwa kanały ...i już ? ( bez kondensatora / ów

Że co???

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Julo102 · 20 Czerwca 2023

Ok , połowę mocy (1x25v) z masą i z tym kondensatorkiem jako filterkiem . Tak też będzie mi najprościej podłączyć . Dziękuję Bardzo !

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**porlick** · 20 Czerwca 2023

Jeśli masz dwa uzwojenia wtórne oddzielne, bez wspólnego odczepi zerowego, możesz dla zwiększenia mocy dać je równolegle. Ale tylko wtedy, gdy nie mają wspólnego styku.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Julo102 · 20 Czerwca 2023

Mają wspólny styk / masę .

Panowie !!!

Podłączyłem i zaczęło grać ! Lokomotywa " ruszyła . To Wasza zasługa !!!

Na razie na małych głośniczkach od Tv , ale grało ładnie . Gitarki ; pełna słodycz !

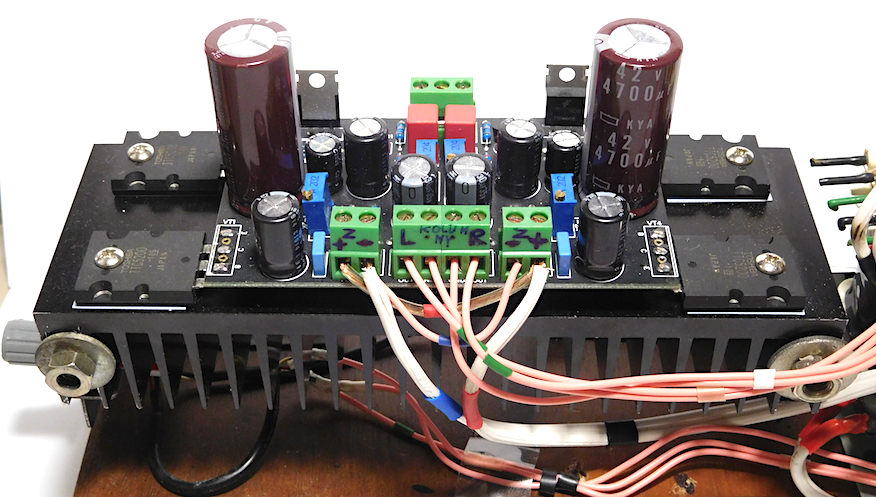

Natomiast lokomotywa " zaczęła się GRZAĆ już po pierwszym utworze i zamiana uzwojenia na 12V będzie chyba bardzo zasadna ; te 16.9 V ( bez obciążenia ) powinno jej " w zupełności wystarczyć .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

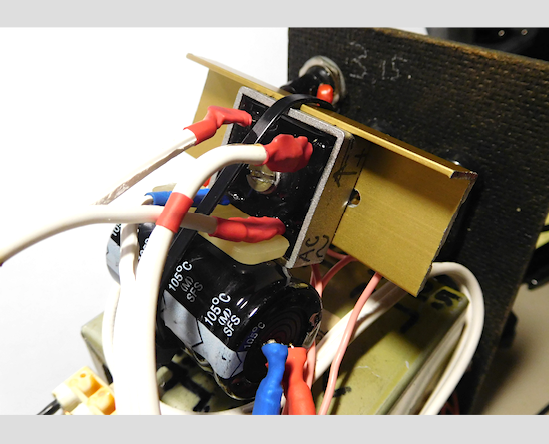

Blaszka na mostku też była ciepła , ale z grzejnika buchało jak z pieca , jak to w parowozie " klasy A' . Może 12V ostudzi jej zapał i wyrówna ciśnienie w kotłach ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Julo102 · 20 Czerwca 2023

Wymieniłem uzwojenie na 12V ( ok 17V ) i po 2 godz grania kaloryfer ' był ledwo ciepły . Blaszka przy mostku ciepła . Wygląda na to że wszystko powinno być ok .

Wzmacniacz gra bardzo ciekawie , na uwagę zasługuje plastyka wokali i instrumentów prowadzących . Gitary , trąbki , gongi brzmią wyraziście , wychodzą z przestrzeni muzycznej . Jest dosyć szczegółowo choć miło . Starsze zespoły są jakby odświeżone i brzmią bez mysiej ' nuty . Na razie pogrywa na małych głośniczkach i z modułem na kartę mini SD ale brzmi ok . Zobaczymy ....

Jeszcze raz DZIĘKUJĘ WSZYSTKIM za pomoc !!!!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

terminus · 20 Czerwca 2023

11 godzin temu, porlick napisał:

Jeśli masz dwa uzwojenia wtórne oddzielne, bez wspólnego odczepi zerowego, możesz dla zwiększenia mocy dać je równolegle. Ale tylko wtedy, gdy nie mają wspólnego styku.

Tak się nie robi, prostownik dwupołówkowy na dwóch diodach wystarczy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 20 Czerwca 2023 przez terminus

**porlick** · 20 Czerwca 2023

Ale z takiego układu nie wycisniesz pełnej mocy, bo każde z uzwojeń wtórnych będzie pracowac tylko w jednej połówce. Pisałem o takim układzie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

przemak · 20 Czerwca 2023

12 minut temu, porlick napisał:

Ale z takiego układu nie wycisniesz pełnej mocy, bo każde z uzwojeń wtórnych będzie pracowac tylko w jednej połówce. Pisałem o takim układzie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Tak uzwojenia można łączyć, gdy są nawijane bifilarnie, ale generalnie to nie za bardzo.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**porlick** · 20 Czerwca 2023

Miałem fabryczny zasilacz na transformatorze z rdzeniem typu 2C i dwoma identycznymi karkasami z uzwojeniami i też były równolegle łączone, choć nie były bifilarne.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

terminus · 20 Czerwca 2023

Nie wszystko, co fabryczne jest doskonałe i poprawne.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

**Grzegorz7** · 20 Czerwca 2023

Przy łączeniu uzwojeń istotny jest woltaż. Ten wynika z liczby zwojów.

Amperaż będzie zaś proporcjonalny do rezystancji uzwojeń.

😉

Czy dwa "jednakowe" uzwojenia są jednakowe? To zależy od producenta. Jedni trzymają się przekładni (napięcia na biegu jałowym są identyczne) inni kompensują spadki napięcia (uzwojenia dalej od środka mają większą rezystancję i przy tym samym prądzie kompensuje się spadek napięcia zwiększeniem liczby zwojów) przekładnią.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Julo102 · 20 Czerwca 2023

Niestety nie mam diód , też nie czytam schematów , nawet tak prostych .

Z tą pełną mocą " to chyba jest tak , że Chińczycy ustawiają na minimalne i proste zasilanie czyli 12-18V na tzw warunki domowe . Są tam oczywiście jakieś potencjometry ale ale trzeba wiedzieć jak tego użyć i czym zmierzyć .

Z moich doświadczeń wynika że przy tej końcówce mocy zasilacz komp/ ok 19 V już daje dosyć dużo ciepła radiatorom i 12/5/4 cm na stronę już grzeją się mocno !!!

W tym przypadku zasilacz 12 -18 V w zupełności wystarczy nawet na długie słuchanie i nie zapali się dom jak zaśniemy " . Radiator jest kompaktowy , 12 V temu sprzyja ( z zasilaczem ~ 17V /?) . To nie jest maszyna hi end aby tu cokolwiek kombinować . Moc z gruntu jest ograniczona choć znawca tematu zapewnie wycisnął by z niej Maximum ! Ale od max są inne projekty ... i już

1969 klasa A' - JAK to GRA ? ;

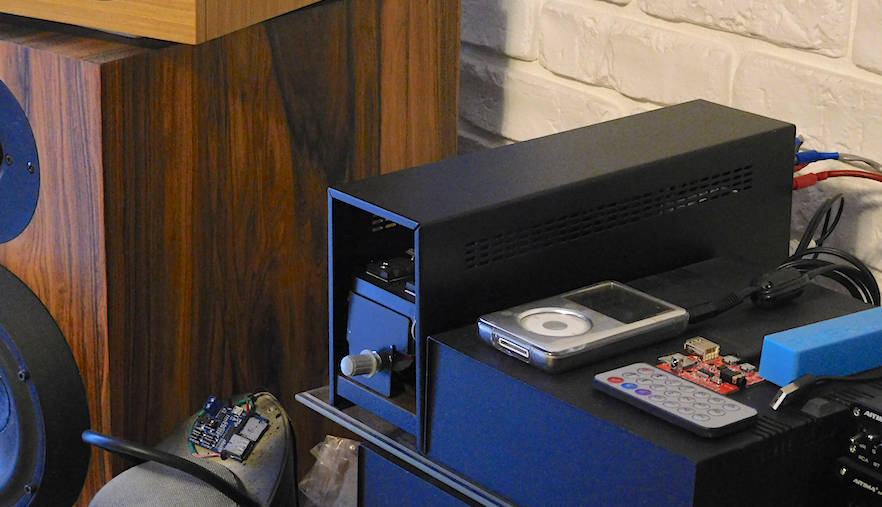

Podłączyłem do większych kolumienek Monitor Audio . Wokale , gitary , trąbki ładnie wysuwają się na plan bliższy . Jest plastyka , zróżnicowanie strun , raczej ciepło podparte owalem basowym choć nie ma tu lampowej słodyczy , raczej delikatna neutralność z nieco drucianym wykończeniem . Ale to pierwsze chwile wzmacniacza , elektronika musi się wypalić ze > 100 h , wtedy będzie bliżej prawdy . Na uwagę zasługuje ładny bas , zróżnicowany , ten pod średnicą oraz niżej . Daje ładnie , okrągło z pewną przyjemną mięsistością i jędrnością co jak widać bawi ucho i jest plusem / na monitorach / . Jeszcze brakuje klarowności i planów choć po takim urządzeniu nie wiem czy się tego można spodziewać /?/ Jako muzyka tła ' zadowala ; na górze w miarę czytelny , środek czasem wychodzi jakąś gitarką lub wokalem i fajny bas-ik masuje uszy . Do takiego grania jest zupełnie ok . Zobaczymy po wypaleniu ' elektroniki , czy czymś zaskoczy ? . Planuję dodać potencjometr z basem i sopranem aby dokładniej wysterować i dołączyć diodę sygnalizującą pracę . Na szczęście w trafo jest wejście 4,5 V !

Pozdrawiam Wszyskich

Jeszcze raz GORĄCO DZIĘKUJĘ ZA POMOC !!!

i chyba temat tej Lokomotywki ' jest chyba zamknięty , choć gdyby się coś ciekawego urodziło lub olśniło (!) to oczywiście dam znać .

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Julo102 · 21 Czerwca 2023

Gra już cały drugi dzień . jest wrażenie zwiększenia delikatnie klarowności , chyba wysokie się poprawiły choć jeszcze lekko druciane . Wokale nabrały nieco soczystości . Całość jest na tyle przystępna że spokojnie można słuchać godzinami , jest w miarę czytelnie ale też milo dla ucha . Jakby nabierał delikatnie odcienia lampy , może to tylko sugestia ale wokale damskie dostają takiego słodszego wysycenia i taka mgława klucha basowa całości która była na początku , powoli ustępuje . Na razie leci z iPoda . Radiatory tylko ciepłe ale nawet po długim czasie , dużo wattów nie ma choć na imprezkę może starczy . Chyba idzie w dobrym kierunku . Jeszcze brakuje przedniej ścianki , może czarna siateczka ? jak nic lepszego nie znajdę .
