Taga Harmony HTA-25B po modyfikacji.

[NAP]

Witam. Chciałbym podzielić się swoimi (nie tylko) poczynaniami z w.w. wzmacniaczem. Mowa tutaj o rewizji która jest obecnie w sprzedaży (z wyjściami pre out), nie wiem jak brzmią poprzednie wersje bo nie miałem okazji ich posłuchać, możliwe że tak samo.



Już po zakupie jest to bardzo przyzwoity wzmacniacz w swoim i nawet wyższym budżecie co dziś niezbyt spotykane jeśli nie wydamy kilka tys. zł. Gra przyjemną, po "ciepłej stronie" nie męczącą barwą. Mocy ma wbrew pozorom na prawdę sporo biorąc pod uwagę to co podaje specyfikacja. Jednak jak to zwykle bywa, poza ładnym (kwestia indywidualna) wyglądem oraz całkiem wystarczającym dla wielu dźwiękiem, znalazło się w nim sporo kompromisów które wyjaśniają poniekąd jego cenę.



Moja przygoda z "tuningiem" tego wzmacniacza rozpoczęła się kilka dni po zakupie, a polegała ona na wymianie lamp. Wielu na różnych forach dyskusyjnych pisało że warto, zaryzykowałem, nie żałuję. Dla niektórych to nie tuning, bo przecież wymieniamy coś co każdy może zrobić samemu bez żadnych modyfikacji wewnątrz. Jednak już sama wymiana lamp na ruskie przyniosła sporo w kwestii dźwięku (lecz to nie lampy mają tutaj decydujące znaczenie jeśli chodzi o modyfikacje).



Poprzedni mój wzmacniacz CA640v2 odpadł po zakupie tej Tagi bezapelacyjnie. Mimo wystarczającej na moje słuchanie głośności, brzmiał w dłuższej perspektywie raczej w sposób męczący, ostry. Początkowo były ochy i achy ale w miarę czasu coraz bardziej mnie to drażniło. Taga miała być lekiem na to "zło" i się udało. Wszystkiego było więcej, lepiej. W dodatku w kwocie niższej za nowy wzmacniacz niż obecnie można wydać za inne stare klocki które często wymagają generalnego remontu. Jednak już kiedyś zauważyłem pewną przypadłość podczas słuchania muzyki. Zawsze z prawej kolumny było "muzyki" więcej. Po zamianie wyjść na kolumny od strony wzmacniacza, efekt był odwrotny. Ewidentnie wina wzmacniacza. Po zakupie Tagi również miało to miejsce, ale tym razem w lewej. Mój trop padł na podłej jakości potencjometry. Dzięki kolegom z tego forum, udało mi się dobrać odpowiedni. Wybór padł na drabinkę rezystorową. Przy okazji, podczas otwarcia ominąłem potencjometry barwy bass/treble, ponieważ z nich nie korzystałem i jednak zawsze jest to zbędna droga którą sygnał musi przejść aby trafić dalej. Niestety nie ma w tym wzmacniaczu przycisku Direct, pozostała ingerencja wewnątrz. Mimo posiadania gwarancji na wzmacniacz, stwierdziłem że nie ma sensu zwlekać i podjąłem się "przeróbkom". Efekt taki jakiego oczekiwałem. Wzmacniacz W KOŃCU gra idealnie równo. Co najważniejsze, od najmniejszych poziomów głośności, niezależnie od pozycji potencjometru jest idealnie równo. Jeszcze raz ogromne podziękowania dla @witek_z , @przemak, @audioburak, @Lech36.

Ciekawość moja jednak na tym nie spoczęła.

Gdy minął już zachwyt spowodowany tym, że niewielkim kosztem "naprawiłem" to co mi najbardziej przeszkadzało, postanowiłem rozkręcić wzmacniacz raz jeszcze. Tym razem w celu zrobienia dokładniejszych zdjęć wnętrza, a następnie na analizie mającej za zadanie określić czy i co by tu jeszcze zmienić jeśli okaże się że jakość będzie wątpliwa. Pierwsze co mi się rzuciło w oczy to oczywiście kondensatory filtrujące. Były tam zamontowane jakieś noname, których znalezienie graniczyło z cudem, by w ogóle mieć pojęcie co to za firma. Udało się, na jakiejś Chińskiej stronie, po przeliczeniu wartości na złotówki, okazało się że nie są warte nawet chyba 50 gr za szt, dokładnie już nie pamiętam. W każdym bądź razie do najlepszych nie należały. Wylutowałem więc je, by pomierzyć to co mogłem we własnym zakresie zmierzyć, a mianowicie ich pojemność. Wzmacniacz mimo że był u mnie od kilku miesięcy, jeden z kondensatorów był daleko poza normą, drugi ledwo mieścił się w normie, trzeci był w porządku. No więc cóż to 20 czy 30 zł za "firmowe" kondensatory. Wybór padł na Nichicony (2x 4700uf 35V, 1x 3300uf 50V). Po wymianie zauważyłem że bas wydaje się jakby pełniejszy. Początkowo myślałem, że to może tak brzmi bo tego oczekuję, bo wymieniłem podły kondensator na coś lepszego. Ale nie. W utworach w których wcześniej był bas, teraz był i zaznaczał wyraźnie że teraz jego kolej. Zyskał zdecydowanie lepszą kontrolę i jest go nieco więcej. Wcześniej po prostu był.

Idąc dalej, mój wzrok skierował się na wzmacniacze operacyjne oznaczone jako JRC4558. Nieco o nich poczytałem, i gdziekolwiek bym nie trafił, wszędzie pisano że jest "po prostu ok" albo że jest "słaby". Wiedziałem, że to będzie kolejny element do odstrzału.

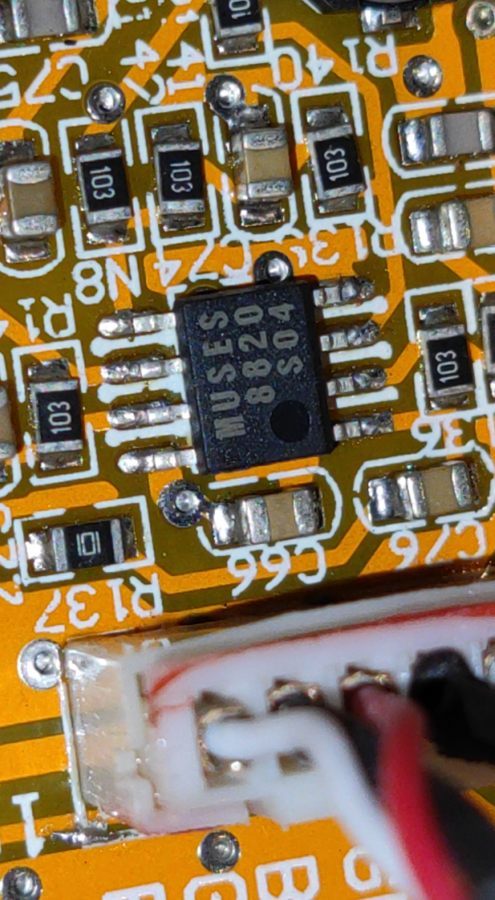

Wybór padł na Muses8820. Ktoś może stwierdzić że to przerost formy nad treścią. Również tak myślałem, biorąc pod uwagę że jest ich tam aż 5. Znając ich charakter brzmienia, pomyślałem że będą tu idealnie pasowały. Jeden z nich z tego co zauważyłem ma wpływ na jakość na wyjściu słuchawkowym. Stwierdziłem, że kupię po prostu 5 szt i podmienię 4558 a jeśli okażą się nietrafionym pomysłem bądź będą jakiekolwiek inne komplikacje, wylutuję i zostaną mi do innych "zabaw" a zamontuję fabryczne 4558. Niestety nie wykorzystam ich w innej "zabawce". Zostają w Tadze bez żadnej dyskusji. To ile pojawiło się przestrzeni, dźwięków których wcześniej nie było przerosło moje najśmielsze oczekiwania. Wiedziałem że wzmacniacz operacyjny ma spory wpływ na dźwięk, ale nie przypuszczałem że aż tyle da się wycisnąć z tego maleństwa. Myślałem że zmiany będą w tak budżetowym wzmacniaczu marginalne, o ile zauważalne to będzie się trzeba pewnie wsłuchiwać godzinami by usłyszeć "O! Tego wcześniej nie było" albo "teraz wokal jest bardziej aksamitny, czy jakiś tam". Nie. Zmiany są na tyle duże, że podłączając go po raz pierwszy szczękę można było dosłownie zbierać z podłogi. Wymiana lamp przy wymianie op-ampów w tym wzmacniaczu to tyle co nic.



Uważam że dalsze ingerencje we wzmacniacz nie mają sensu. Teoretycznie można by wymieniać wszystko po kolei, ale po co? Kluczowe elementy zostały wymienione, efekt jaki przyniosły te zmiany jest więcej niż zadowalający. Czego chcieć więcej? Czasem przechodziła mi przez myśl nawet sprzedaż tego wzmacniacza i kupno wyższego modelu, ale absolutnie nie żałuję że pozostał. To nie jest żadna reklama, żaden artykuł sponsorowany czy nie wiadomo co. Napisanie tego postu spowodowane było tylko swoim "doświadczeniem" z zabawą z tym sprzętem. Nadal jest to budżetowy wzmacniacz, jednak to jak brzmi nawet po wyjęciu z pudełka (czyli świetnie w kwocie 750zł a nawet sporo wyższej)  a po tym lekkim tuningu to dzień do nocy. Mam nadzieję że posiadacze tego wzmacniacza którzy myślą o zmianie na lepszy, wyższy model, wstrzymają się, wezmą sprawy w "swoje ręce" i będą mieli okazję samemu przekonać się ile można niewielkim nakładem finansowym poprawić. Poprawić tam, gdzie oszczędności były widoczne od razu a miejsca te były kluczowe.



Wzmacniacz testowałem przed i po modyfikacjach z kolumnami Tannoy M1 (zamulone granie) B&W 602s3 (bardzo dobrze się zgrywają), B&O CX100 (REWELACJA), Elac FS127 (przyjemne granie ale nieco zbyt misiowate). Dac'ki które brały udział w testach to DacMagic 100 oraz Eversolo Z6. Muzyka za pośrednictwem Tidal'a, Apple Music, Foobar'a, Volumio.



Koszty:

-kondensatory 28 zł (2x4700uf 35v,1x 3300uf 50v)

-rezystory (zamiast potencjometrów barwy, 8x 25kOhm) ok 6 zł

-drabinka rezystorowa (50kOhm) 54 zł

-5x Muses8820 160 zł

Całość ok 250 zł, co jest kwotą niższą niż dobre lampy i trochę zabawy.



Pozdrawiam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Misio38]

44 minuty temu, NAP napisał:

Myślałem że zmiany będą w tak budżetowym wzmacniaczu marginalne, o ile zauważalne to będzie się trzeba pewnie wsłuchiwać godzinami by usłyszeć "O!

Ale on jest budżetowy, bo m.in. były w nim części takiej klasy, a nie innej. Skoro to powymieniałeś to już budżetowy nie jest.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[NAP]

4 minuty temu, Misio38 napisał:

Skoro to powymieniałeś to już budżetowy nie jest.

Na tle wzmacniaczy po kilkanaście czy nawet kilka tys. zł nadal można go uznać za budżetowy jeśli chodzi o kwotę jaką należy za niego zapłacić.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Misio38]

To tak, ale gdyby od razu były w nim części, które zastosowałeś to "porządny" producent zażyczyłby sobie za ten wzmak kilkanaście tysięcy. Tak działa to audio, bo to prosta elektronika i nie ma cudów, o których wielu pisze i je słyszy. Jak na dzisiejszą elektronikę to [link_zablokowany] jest dość prymitywną dziedziną, gdzie cena odzwierciedla jedynie pazerność producenta i naiwność kupujących słyszących swoje marzenia. Także twój wzmak już taki budżetowy nie jest.



Sama drabinka byłaby ww folderze opisywana jako coś niesamowitego. Nie no spokojnie 15 koła.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 22 Listopada 2023 przez Misio38

[audioburak]

Tak bywa przecież nie tylko z elektroniką - kolumny podobnie i gradacja cen

za włożenie innego kondensatora, opornika czy cewki jest porażająca 😉

Dobrze pisze  @Misio38 - gdyby ktoś włożył od razu te elementy, to cena ...

A co do Tannoy M1 - ich bliscy kuzyni M2, M2,5 były często poprawiane ...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[NAP]

9 godzin temu, Misio38 napisał:

To tak, ale gdyby od razu były w nim części, które zastosowałeś to "porządny" producent zażyczyłby sobie za ten wzmak kilkanaście tysięcy.

No tak, z tym trudno się nie zgodzić.



7 godzin temu, audioburak napisał:

A co do Tannoy M1 - ich bliscy kuzyni M2, M2,5 były często poprawiane ...

Oczywiście M1 są po modyfikacjach jak wymiana okablowania czy elementy zwrotnicy. Kondy Jantzena ale nie pamiętam już jakie tam były. Albo czarne albo niebieskie, żonglowałem nimi kiedyś i nie pamiętam na czym stanęło. B&O również na kondensatorach Jantzena ale Superior z-cap.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[audioburak]

@NAP To powinny grać, jak inne, a na pewno nie ciemniej. Jeśli jednak tak jest,

znaczy tylko tyle, że wymieniono tylko elementy, a nie robiono w nich takiego

prawdziwego upgrade. W skrócie chodziło o wywalenie cewki szeregowej tweetera

( główny winowajca ) i chyba też zmianę z III na na II rząd.

Zwrotnice to podobno bliźniacze konstrukcje jak w przytoczonych wyżej.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[NAP]

7 godzin temu, audioburak napisał:

nie robiono w nich takiego

prawdziwego upgrade

Zaciekawił mnie Twój wpis. Masz jakiś link opisujący te modyfikacje? Byłbym dźwięczny.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 22 Listopada 2023 przez NAP

[audioburak]

Z lektury wątków wnoszę, że jest tam zwrotnica z szeregową indukcyjnością

dla tweetera. Wątek o innych monitorach, ale z tej rodziny:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

zawiera też jakieś foto i załącznik z opisem schematu.

Generalnie to z III rzędu najlepiej na II i bez jednego rezystora.

Zapoznaj się, porównaj z bebechami swoich M1 i jakby co pisz na priv.

bo to ma już niewiele wspólnego z modyfikacją Tagi HTA 😉

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bbbbb29]

@NAP

Zainspirowałeś mnie

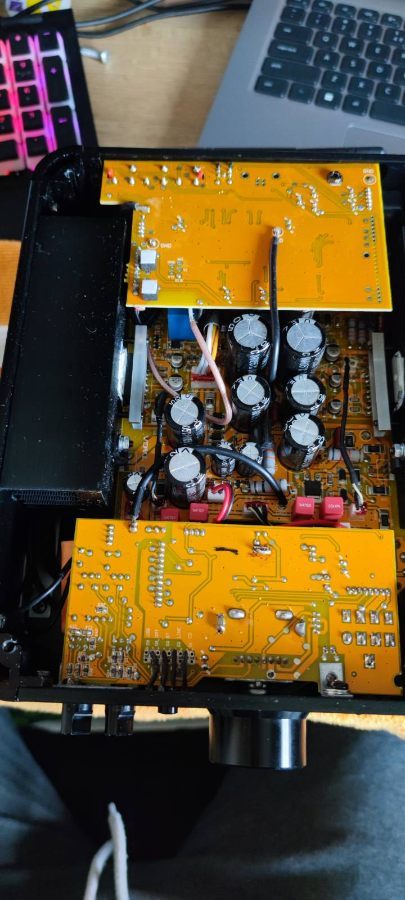

U syna w pokoju mam takie małe cudo Tagi jak HTA-700B v3.

Dziś zabrałem go do biurka i rozkręciłem.

Lampy już dawno wymieniłem na Generalex Gold.

Pomożecie co mogę w nim zmodyfikować?

Te kondensatory Topcon znalazłem tylko na aliexpress i bez opinii. Warto rozważyć ich wymianę?

Gdzie tam są wzmacniacze operacyjne?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[NAP]

12 godzin temu, bbbbb29 napisał:

kondensatory Topcon

Wylutuj i pomierz, w moim przypadku w prawie nowym wzmacniaczu (kilka miesięcy) 2 z 3 nadawały się na śmietnik. Myślę, że wymieniając je na jakieś nichicony, elny czy panasonic nie zaszkodzisz sobie a możesz jedynie poprawić. Pamiętaj że powinny to być kondensatory typowo do audio z niskim ESR. Seria nichicon finegold, nichicon FW czy elna silmic powinny być jak najbardziej ok. Nie wiem gdzie tam są wzmacniacze operacyjne bo na tym zdjęciu niewiele widać. Poszukaj w necie może ktoś tuningował, albo wstaw zdjęcia w wyższej rozdzielczości po wyjęciu tych płytek z przodu i z tyłu.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bbbbb29]

Dzięki za odpowiedź @NAP

Nie mam jeszcze miernika do kond. Jaki polecasz?

Co do zdjęć to próbowałem z komórki wrzucic ale mają po 4-5MB i skompresowałem za mocno.

Przerobię na spokojnie na kompie i wrzucę.

Pozdro



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[NAP]

20 minut temu, bbbbb29 napisał:

Jaki polecasz?

Posiadam taki i nie narzekam.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[audioburak]

Chyba, że jeszcze z indukcyjnością ... np:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bbbbb29]

W dniu 26.11.2023 o 08:11, audioburak napisał:

Chyba, że jeszcze z indukcyjnością ... np:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

ten miernik bada indukcyjność ale pojemności kondensatorów z Taga nie zmierzy bo ma zakres pojemności [F]: 20n/200n/2μ/100μF ±(2.5%+5)

czyli do 1000uF a kondensatory w Taga mają 3300 oraz 4700
Ale dzięki

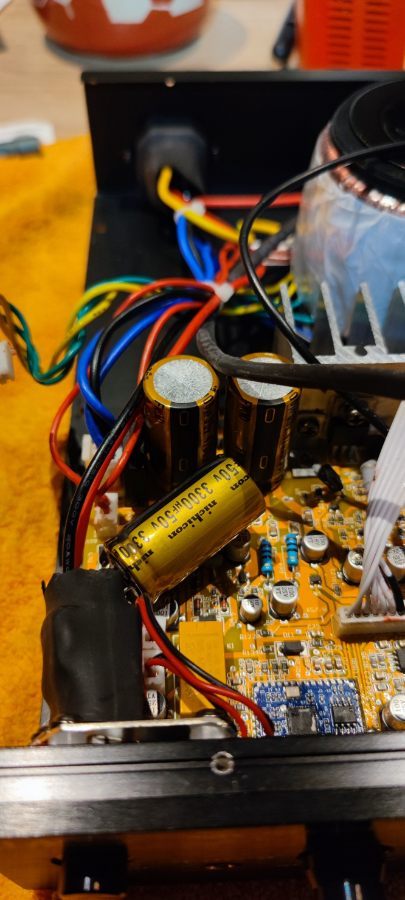

Przerobiłem HTA25B


kondensatory

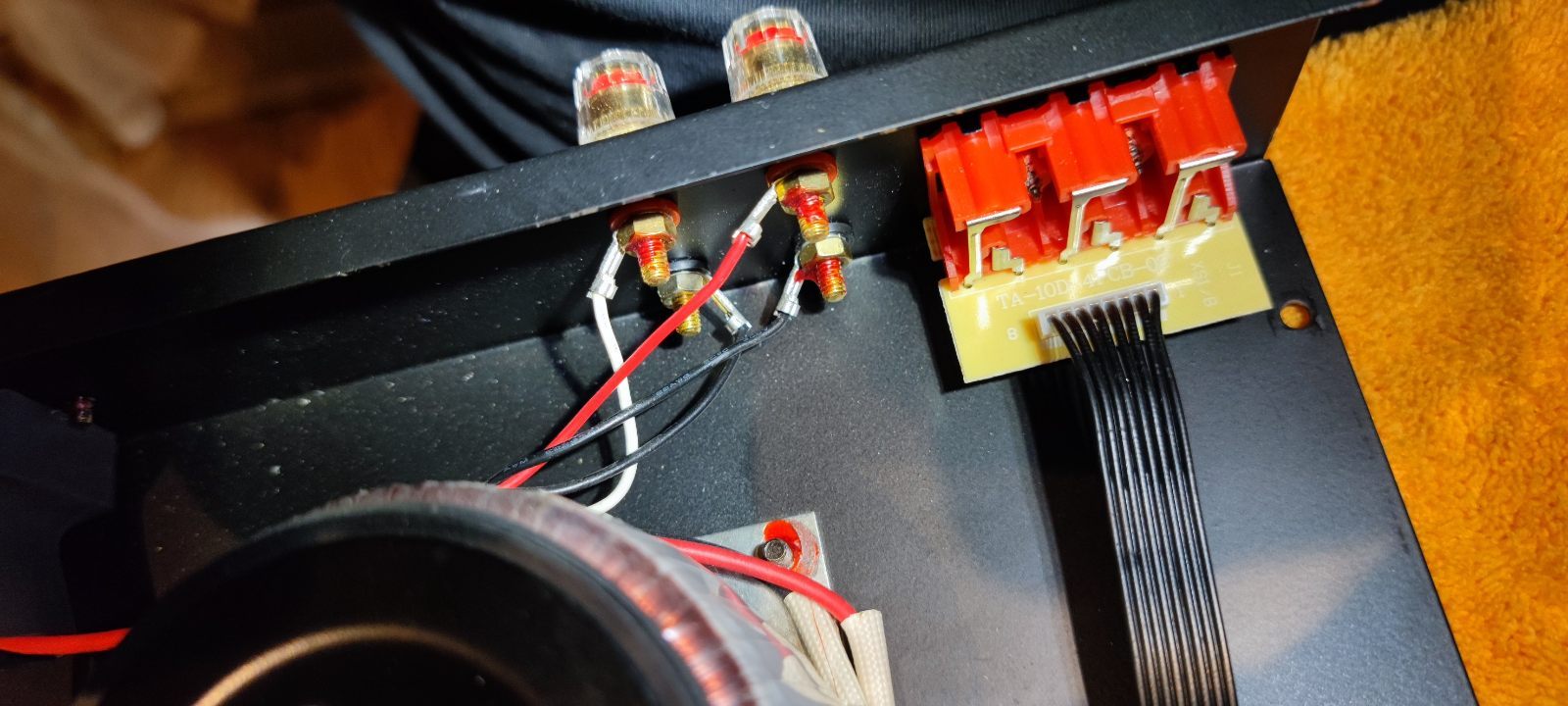

zwróciłbym jeszcze moim zdaniem uwagę na cienkie i pewnie słabej jakości kabelki połączenia do gniazd głośnikowych.

Jeśli chodzi o moje odczucia z perspektywy zmiany to na pewno jest lepiej, dźwięk jest szerszy, bardziej szczegółowy, po zmianie potencjometru idzie liniowo, równo i nawet na niskiej głośności jest lepiej zdecydowanie. Lampy mam NOS wrzucę w osobnym zdjęciu.

Ale nadal jest daleko do Taga HTA-700B v3 z lampami Generalex Gold.

Odsłuch szedł ze sprzętem:



0. Tidal z telefonu po LDAC do
1. Topping DX3 Pro+ zasilany przez P50
2. 2x RCA Focal
3. Kable głośnikowe Supra PLY 3,4/S
4. Klipsch RP-260F



Wymienię kable jeszcze to dam znać.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bbbbb29]

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[cezaryl.]

Witam. Chciałem się upewnić jeżeli chodzi o Taga Harmony HTA-25B.

Rodzaj wzmacniaczy operacyjnych to single czy dual? Chciałem po sugestii autora postu także wymienić a nie jestem pewien jakie zakupić. Link byłby bardzo przydatny...

Z góry dzięki za pomoc.

pozdrawiam,

C.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kuzik71]

Panie Nap, wszyscy czekamy na odpowiedź....

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bbbbb29]

Ja kupiłem takie na allegro ale nie są już dostępne



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[NAP]

Dual. Kupiłem tutaj

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )  . Bardzo dużo jest podróbek, nawet na allegro, te z linku są sprawdzone. Widzę że aktualnie nie są dostępne, ale wystarczy napisać do sprzedającego i z pewnością odpowie kiedy będzie dostawa.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[cezaryl.]

Wielkie dzięki. Czyli nie jest to wersja wpinana. Samemu sobie nie poradzę bo nie mam zdolności ani sprzętu... Szkoda.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Maniek1972]

W dniu 22.11.2023 o 04:13, NAP napisał:

Witam. Chciałbym podzielić się swoimi (nie tylko) poczynaniami z w.w. wzmacniaczem. Mowa tutaj o rewizji która jest obecnie w sprzedaży (z wyjściami pre out), nie wiem jak brzmią poprzednie wersje bo nie miałem okazji ich posłuchać, możliwe że tak samo.



Już po zakupie jest to bardzo przyzwoity wzmacniacz w swoim i nawet wyższym budżecie co dziś niezbyt spotykane jeśli nie wydamy kilka tys. zł. Gra przyjemną, po "ciepłej stronie" nie męczącą barwą. Mocy ma wbrew pozorom na prawdę sporo biorąc pod uwagę to co podaje specyfikacja. Jednak jak to zwykle bywa, poza ładnym (kwestia indywidualna) wyglądem oraz całkiem wystarczającym dla wielu dźwiękiem, znalazło się w nim sporo kompromisów które wyjaśniają poniekąd jego cenę.



Moja przygoda z "tuningiem" tego wzmacniacza rozpoczęła się kilka dni po zakupie, a polegała ona na wymianie lamp. Wielu na różnych forach dyskusyjnych pisało że warto, zaryzykowałem, nie żałuję. Dla niektórych to nie tuning, bo przecież wymieniamy coś co każdy może zrobić samemu bez żadnych modyfikacji wewnątrz. Jednak już sama wymiana lamp na ruskie przyniosła sporo w kwestii dźwięku (lecz to nie lampy mają tutaj decydujące znaczenie jeśli chodzi o modyfikacje).



Poprzedni mój wzmacniacz CA640v2 odpadł po zakupie tej Tagi bezapelacyjnie. Mimo wystarczającej na moje słuchanie głośności, brzmiał w dłuższej perspektywie raczej w sposób męczący, ostry. Początkowo były ochy i achy ale w miarę czasu coraz bardziej mnie to drażniło. Taga miała być lekiem na to "zło" i się udało. Wszystkiego było więcej, lepiej. W dodatku w kwocie niższej za nowy wzmacniacz niż obecnie można wydać za inne stare klocki które często wymagają generalnego remontu. Jednak już kiedyś zauważyłem pewną przypadłość podczas słuchania muzyki. Zawsze z prawej kolumny było "muzyki" więcej. Po zamianie wyjść na kolumny od strony wzmacniacza, efekt był odwrotny. Ewidentnie wina wzmacniacza. Po zakupie Tagi również miało to miejsce, ale tym razem w lewej. Mój trop padł na podłej jakości potencjometry. Dzięki kolegom z tego forum, udało mi się dobrać odpowiedni. Wybór padł na drabinkę rezystorową. Przy okazji, podczas otwarcia ominąłem potencjometry barwy bass/treble, ponieważ z nich nie korzystałem i jednak zawsze jest to zbędna droga którą sygnał musi przejść aby trafić dalej. Niestety nie ma w tym wzmacniaczu przycisku Direct, pozostała ingerencja wewnątrz. Mimo posiadania gwarancji na wzmacniacz, stwierdziłem że nie ma sensu zwlekać i podjąłem się "przeróbkom". Efekt taki jakiego oczekiwałem. Wzmacniacz W KOŃCU gra idealnie równo. Co najważniejsze, od najmniejszych poziomów głośności, niezależnie od pozycji potencjometru jest idealnie równo. Jeszcze raz ogromne podziękowania dla @witek_z , @przemak, @audioburak, @Lech36.

Ciekawość moja jednak na tym nie spoczęła.

Gdy minął już zachwyt spowodowany tym, że niewielkim kosztem "naprawiłem" to co mi najbardziej przeszkadzało, postanowiłem rozkręcić wzmacniacz raz jeszcze. Tym razem w celu zrobienia dokładniejszych zdjęć wnętrza, a następnie na analizie mającej za zadanie określić czy i co by tu jeszcze zmienić jeśli okaże się że jakość będzie wątpliwa. Pierwsze co mi się rzuciło w oczy to oczywiście kondensatory filtrujące. Były tam zamontowane jakieś noname, których znalezienie graniczyło z cudem, by w ogóle mieć pojęcie co to za firma. Udało się, na jakiejś Chińskiej stronie, po przeliczeniu wartości na złotówki, okazało się że nie są warte nawet chyba 50 gr za szt, dokładnie już nie pamiętam. W każdym bądź razie do najlepszych nie należały. Wylutowałem więc je, by pomierzyć to co mogłem we własnym zakresie zmierzyć, a mianowicie ich pojemność. Wzmacniacz mimo że był u mnie od kilku miesięcy, jeden z kondensatorów był daleko poza normą, drugi ledwo mieścił się w normie, trzeci był w porządku. No więc cóż to 20 czy 30 zł za "firmowe" kondensatory. Wybór padł na Nichicony (2x 4700uf 35V, 1x 3300uf 50V). Po wymianie zauważyłem że bas wydaje się jakby pełniejszy. Początkowo myślałem, że to może tak brzmi bo tego oczekuję, bo wymieniłem podły kondensator na coś lepszego. Ale nie. W utworach w których wcześniej był bas, teraz był i zaznaczał wyraźnie że teraz jego kolej. Zyskał zdecydowanie lepszą kontrolę i jest go nieco więcej. Wcześniej po prostu był.

Idąc dalej, mój wzrok skierował się na wzmacniacze operacyjne oznaczone jako JRC4558. Nieco o nich poczytałem, i gdziekolwiek bym nie trafił, wszędzie pisano że jest "po prostu ok" albo że jest "słaby". Wiedziałem, że to będzie kolejny element do odstrzału.

Wybór padł na Muses8820. Ktoś może stwierdzić że to przerost formy nad treścią. Również tak myślałem, biorąc pod uwagę że jest ich tam aż 5. Znając ich charakter brzmienia, pomyślałem że będą tu idealnie pasowały. Jeden z nich z tego co zauważyłem ma wpływ na jakość na wyjściu słuchawkowym. Stwierdziłem, że kupię po prostu 5 szt i podmienię 4558 a jeśli okażą się nietrafionym pomysłem bądź będą jakiekolwiek inne komplikacje, wylutuję i zostaną mi do innych "zabaw" a zamontuję fabryczne 4558. Niestety nie wykorzystam ich w innej "zabawce". Zostają w Tadze bez żadnej dyskusji. To ile pojawiło się przestrzeni, dźwięków których wcześniej nie było przerosło moje najśmielsze oczekiwania. Wiedziałem że wzmacniacz operacyjny ma spory wpływ na dźwięk, ale nie przypuszczałem że aż tyle da się wycisnąć z tego maleństwa. Myślałem że zmiany będą w tak budżetowym wzmacniaczu marginalne, o ile zauważalne to będzie się trzeba pewnie wsłuchiwać godzinami by usłyszeć "O! Tego wcześniej nie było" albo "teraz wokal jest bardziej aksamitny, czy jakiś tam". Nie. Zmiany są na tyle duże, że podłączając go po raz pierwszy szczękę można było dosłownie zbierać z podłogi. Wymiana lamp przy wymianie op-ampów w tym wzmacniaczu to tyle co nic.



Uważam że dalsze ingerencje we wzmacniacz nie mają sensu. Teoretycznie można by wymieniać wszystko po kolei, ale po co? Kluczowe elementy zostały wymienione, efekt jaki przyniosły te zmiany jest więcej niż zadowalający. Czego chcieć więcej? Czasem przechodziła mi przez myśl nawet sprzedaż tego wzmacniacza i kupno wyższego modelu, ale absolutnie nie żałuję że pozostał. To nie jest żadna reklama, żaden artykuł sponsorowany czy nie wiadomo co. Napisanie tego postu spowodowane było tylko swoim "doświadczeniem" z zabawą z tym sprzętem. Nadal jest to budżetowy wzmacniacz, jednak to jak brzmi nawet po wyjęciu z pudełka (czyli świetnie w kwocie 750zł a nawet sporo wyższej)  a po tym lekkim tuningu to dzień do nocy. Mam nadzieję że posiadacze tego wzmacniacza którzy myślą o zmianie na lepszy, wyższy model, wstrzymają się, wezmą sprawy w "swoje ręce" i będą mieli okazję samemu przekonać się ile można niewielkim nakładem finansowym poprawić. Poprawić tam, gdzie oszczędności były widoczne od razu a miejsca te były kluczowe.



Wzmacniacz testowałem przed i po modyfikacjach z kolumnami Tannoy M1 (zamulone granie) B&W 602s3 (bardzo dobrze się zgrywają), B&O CX100 (REWELACJA), Elac FS127 (przyjemne granie ale nieco zbyt misiowate). Dac'ki które brały udział w testach to DacMagic 100 oraz Eversolo Z6. Muzyka za pośrednictwem Tidal'a, Apple Music, Foobar'a, Volumio.



Koszty:

-kondensatory 28 zł (2x4700uf 35v,1x 3300uf 50v)

-rezystory (zamiast potencjometrów barwy, 8x 25kOhm) ok 6 zł

-drabinka rezystorowa (50kOhm) 54 zł

-5x Muses8820 160 zł

Całość ok 250 zł, co jest kwotą niższą niż dobre lampy i trochę zabawy.



Pozdrawiam.

Witam Cię serdecznie.Podjąłbyś się przeróbki mojej Tagi?



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bbbbb29]

Jeśli ktoś z Was jest z Warszawy to mogę udostępnić do odsłuchu moją przerobioną do porównania.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[NAP]

Nie widzę problemu w przerobieniu dla kogoś, jednak moim zdaniem szybciej i taniej będzie, jeśli znajdziecie w pobliżu jakiś serwis, zaniesiecie rozkręcony wzmacniacz wraz z elementami do wlutowania, to jest 15 min roboty. Gdyby jednak nie było takiej możliwości to priv. Co do wersji wpinanej, można wlutować podstawki i samemu wymieniać sobie opampy do woli.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Seba1985]

Witam  wszystkich właścicieli tagai podpinam się do tematu o przeróbkach jakie wykonał NAP- ( fajnie wszystko opisałeś) i też pokusze się o te modyfikacje, ja na razie wlutowałem a dokładnie  mój brat mi pomógł ( bo ja elektronikiem nie jestem ) 3 nowe potencjometry bardzo dobrej klasy smd drabinka 50k od audena  do głośności u regulacji basu u sopranu,bo też miałem problem z nie równo grającymi kanałami w moim  hta 25b, a serwis nic z tym nie zrobił jak oddałem na gwarancję, bo oni muszą składać i naprawiać na tym co mają od producenta a jest to problem główny tych wzmacniaczy na jaki skarżą się użytkownicy, po wymianie na potencjometry  od audena kanały grają  i startują rowniutko tak jak powinno było być od początku, a lamp nie wymieniałem bo mam wersję tagi z 2021 po odświeżeniu i tam mam już ruskie lampy włożone fabrycznie a nie chińskie jak to było przed liftingiem, to to tyle .

Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bart_Gie]

W dniu 7.01.2024 o 23:52, bbbbb29 napisał:

Jeśli ktoś z Was jest z Warszawy to mogę udostępnić do odsłuchu moją przerobioną do porównania.

Też będę się przymierzać do modyfikacji, bo rozumiem, że warto?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bbbbb29]

Moim zdaniem zmiana jest na plus zdecydowanie. Nie przestrasz się tego że kiedyś odkręcałeś potencjometr do 1/3 i już było głośno a teraz tak samo jest przy połowie. Za to idzie równo liniowo. Mam się wziąć jeszcze za okablowanie. Ale nie mam kiedy.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bart_Gie]

A pamietasz może ile pinów ma potencjometr głośności? Może masz jakieś zdjecie? Przy okazji chciałem wymienić bo ponoć to co jest zamontowane to szrot. A czy zauważyłeś też zmianę przy odsłuchu na słuchawkach?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bbbbb29]

21 minut temu, Bart_Gie napisał:

A pamietasz może ile pinów ma potencjometr głośności? Może masz jakieś zdjecie? Przy okazji chciałem wymienić bo ponoć to co jest zamontowane to szrot. A czy zauważyłeś też zmianę przy odsłuchu na słuchawkach?

nie słuchałem przed na słuchawkach.

Ja kupiłem dokładnie ten do głośności.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

odnośnie potencjometru to dokładnie usuń cynę z każdej strony bo mocno trzyma 🙂, żebyś ścieżek nie uszkodził na płytce. Ja jedną uszkodziłem i musiałem poprawiać.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bart_Gie]

Dzięki już zamówiłem.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
