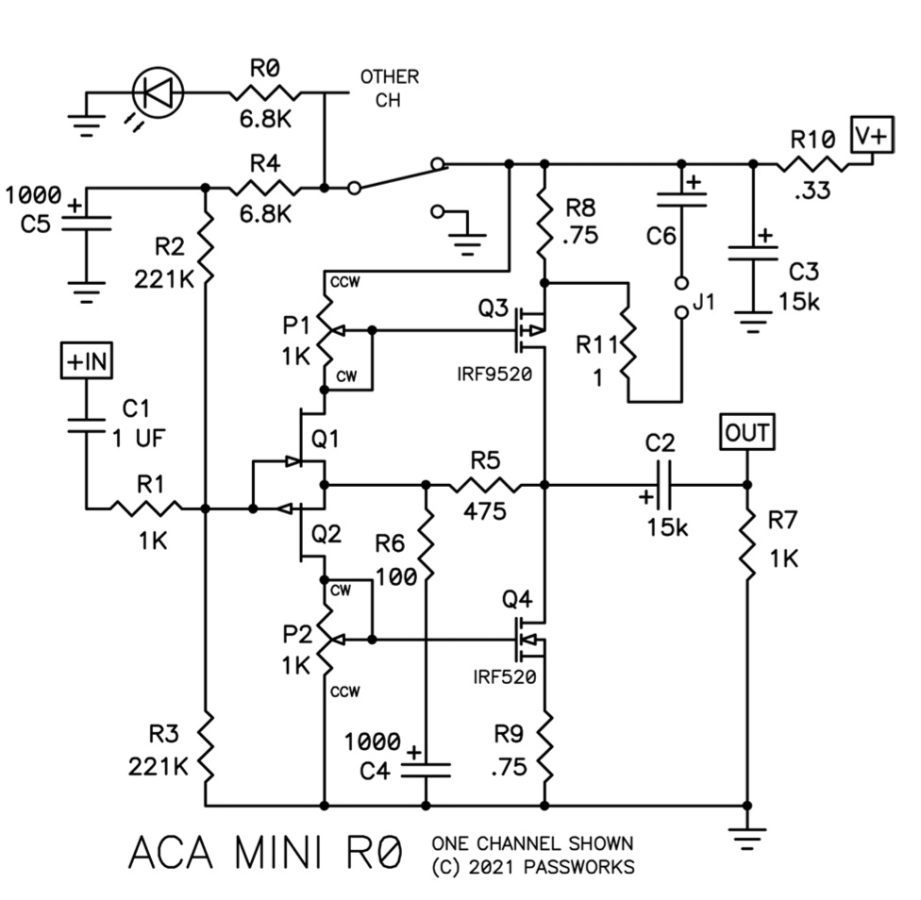

Mini wzmacniacz mistrz Passa.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
slawek.xm Mentor

slawek.xm

Opublikowano
Opublikowano
1 minutę temu, Daniel_68412 napisał:

ostatnio nie ma zbytnio dobrej prasy...

zacytuj

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×

ten świat na trzeźwo jest nie do przyjęcia 🙂

Odnośnik do komentarza
Udostępnij na innych stronach
Daniel_68412 Wschodząca gwiazda

Daniel_68412

Opublikowano
Opublikowano
1 minute ago, slawek.xm said:

zacytuj

w sensie aca nie Pass..

to któryś film z serii ale poprzednie były jeszcze gorsze...

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
slawek.xm Mentor

slawek.xm

Opublikowano
Opublikowano
11 minut temu, Bogdan napisał:

Mini wzmacniacz mistrz Passa.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

ogólnie to jest koncepcja F5 powtórzona w BA3FE ...tylko na pojedynczym zasilaniu

1 minutę temu, Daniel_68412 napisał:

w sensie aca nie Pass..

to któryś film z serii ale poprzednie były jeszcze gorsze...

ACA jest małym wzmakiem rozwijającym koncepcję dodawania drugiej harmonicznej do muzyki i korzystania świadomie z tego wyboru

wg mnie jest logicznym wynikiem doświadczeń Nelsona ze stosunkiem harmonicznych i koncepcją stworzenia generatora 2H rozdawanego wcześniej na BACamp

można mieć swoje zdanie  i oceniać w skali bezwzględnej ale też trzeba znać założenia i idee jakie przyświecały powstaniu tego maleństwa

to tylko jedno z bardzo wielu dzieł Passa z rodziny First Watt

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×

ten świat na trzeźwo jest nie do przyjęcia 🙂

Odnośnik do komentarza
Udostępnij na innych stronach
Daniel_68412 Wschodząca gwiazda

Daniel_68412

Opublikowano
Opublikowano

No ten generator też był badany na tym kanale. Od dawna podejrzewam że są dwie grupy preferencji. Tonny zrobił test który dźwięk wg słuchającego jest czysty i podzieliło się na 2, jedni czysto, drudzy że druga harm mimo że więcej opcji było.

Gust obiektywny nie jest.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
slawek.xm Mentor

slawek.xm

Opublikowano
Opublikowano
1 minutę temu, Daniel_68412 napisał:

Gust obiektywny nie jest.

i z tym się w 100% zgadzam 🙂

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×

ten świat na trzeźwo jest nie do przyjęcia 🙂

Odnośnik do komentarza
Udostępnij na innych stronach
Bogdan Wschodząca gwiazda

Bogdan

Opublikowano
  • Autor
Opublikowano

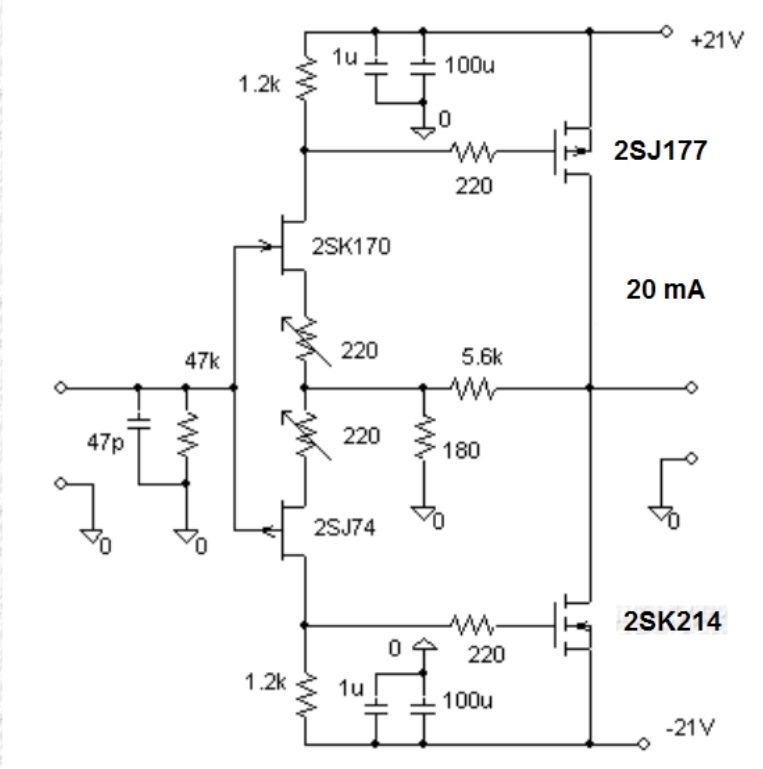

Ja chyba wolę coś takiego lub podobnego.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
slawek.xm Mentor

slawek.xm

Opublikowano
Opublikowano
15 minut temu, Bogdan napisał:

Ja chyba wolę coś takiego lub podobnego.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

pod warunkiem idealnego dopasowania obydwu par układu komplementarnego i to dla obu kanałów

czyli dwie idealnie takie same pasy jfetów i mosfetów

i ok powodzenia 🙂

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×

ten świat na trzeźwo jest nie do przyjęcia 🙂

Odnośnik do komentarza
Udostępnij na innych stronach
slawek.xm Mentor

slawek.xm

Opublikowano
Opublikowano

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

matched_jfets1-cropped-on-white_1024x1024_a81eeb35-f6e8-4deb-ac33-f4d9a8956a26_695x695.thumb.webp.a242d738478922397892f8ab59c5b25f.webp

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×

ten świat na trzeźwo jest nie do przyjęcia 🙂

Odnośnik do komentarza
Udostępnij na innych stronach
witek_z Wschodząca gwiazda

witek_z

Opublikowano
Opublikowano (edytowane)
34 minuty temu, slawek.xm napisał:

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

chyba żartujesz (potrzebuje 24 szt, 12 p i 12 n)

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez witek_z
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
Bogdan Wschodząca gwiazda

Bogdan

Opublikowano
  • Autor
Opublikowano

niska dostępność i wysoka cena fetów wejściowych jest sporym problemem, ale jest proste i nie wiem czy gorsze rozwiązanie - bipoalry z polaryzacją zastosowaną przez Giesbertsa w znakomitym wzmacniaczu

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
slawek.xm Mentor

slawek.xm

Opublikowano
Opublikowano
3 godziny temu, Bogdan napisał:

bipoalry z polaryzacją zastosowaną przez Giesbertsa w znakomitym wzmacniaczu

to już będzie zupełnie coś innego 🙂



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×

ten świat na trzeźwo jest nie do przyjęcia 🙂

Odnośnik do komentarza
Udostępnij na innych stronach
korkoczong Poszukiwacz

korkoczong

Opublikowano
Opublikowano
8 godzin temu, Bogdan napisał:

niska dostępność i wysoka cena fetów

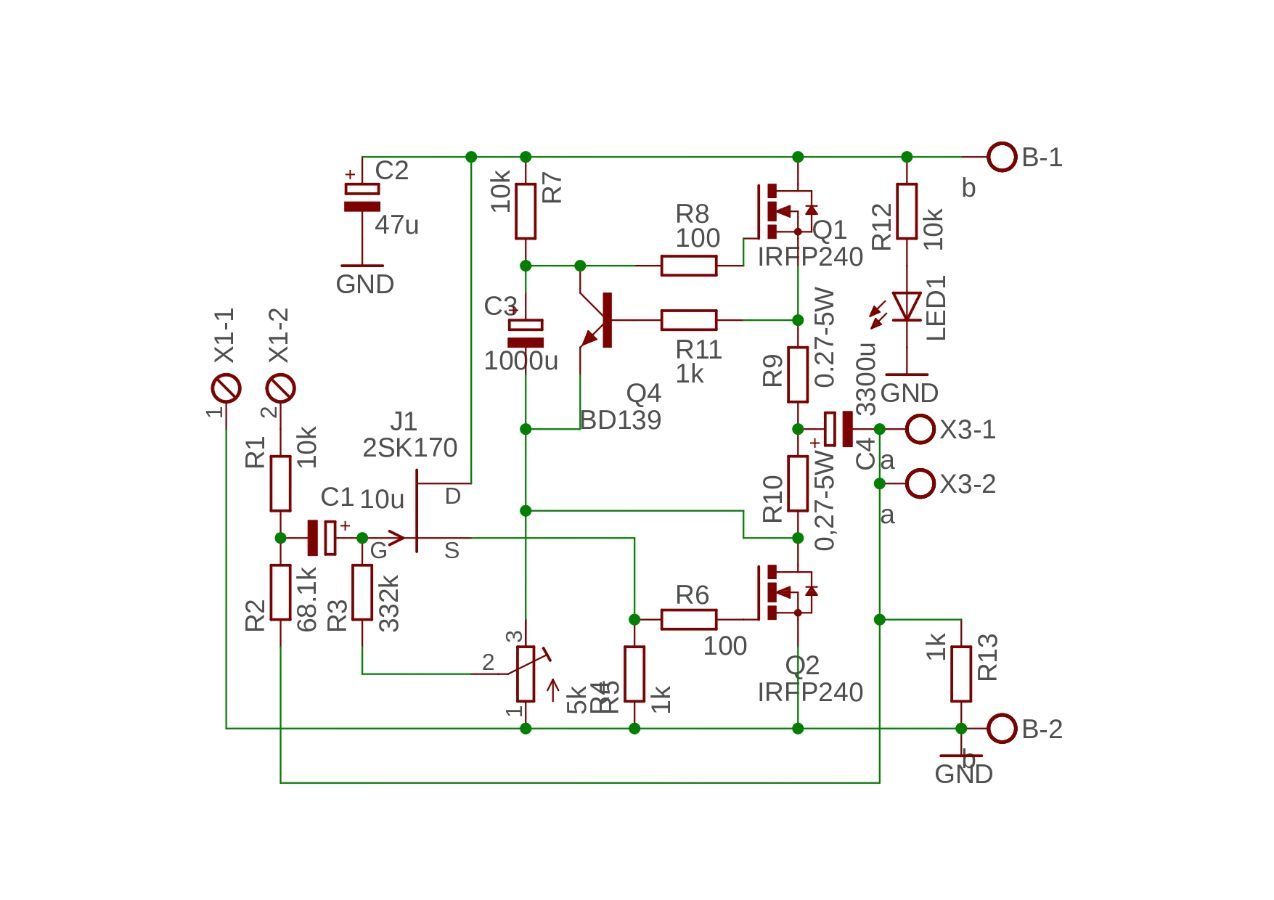

Wersja oszczędna z jednym J-FETem

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
jurek Kompan

jurek

Opublikowano
Opublikowano (edytowane)
24 minuty temu, korkoczong napisał:

Wersja oszczędna z jednym J-FETem

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

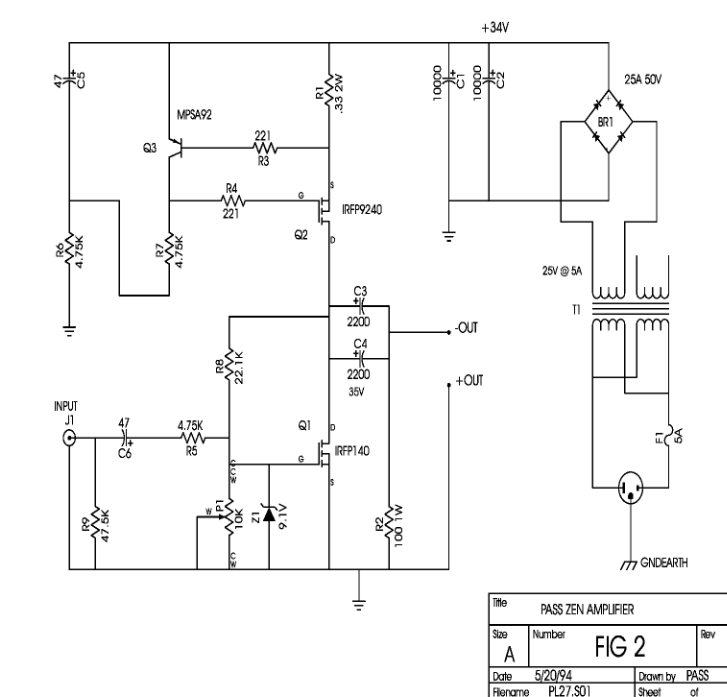

Czyli Zen z jfetowym buforem. Zastanawiam się, czy jfet w powyższym układzie jest głównym generatorem harmonicznych.


Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane przez jurek
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
korkoczong Poszukiwacz

korkoczong

Opublikowano
Opublikowano
39 minut temu, jurek napisał:

Zastanawiam się, czy jfet w powyższym układzie jest głównym generatorem harmonicznych.

Tego nie wiem, ale gra to ciepluśko i przyjemnie.

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
Lubię to Lubię to ×
Odnośnik do komentarza
Udostępnij na innych stronach
pdyn Entuzjasta

pdyn

Opublikowano
Opublikowano
W dniu 13.12.2023 o 17:50, korkoczong napisał:

Wersja oszczędna z jednym J-FETem

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )


To jeszcze by się przydała wersja z p-jfetem czyli mini Firstwatt f8

Tu rozkminianie takich i podobnych układów:

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

    Zaloguj się, aby zobaczyć treść.
Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
