Jakie polecacie niskoszumowe diody Zenera

[kinimod]

Jakie polecacie niskoszumowe diody Zenera. Który producent i jakie modele ?

[Grzegorz7]

Do czego? Jakie wartości napięć?



[Gość]

6 godzin temu, kinimod napisał:

Jakie polecacie niskoszumowe diody Zenera. Który producent i jakie modele ?

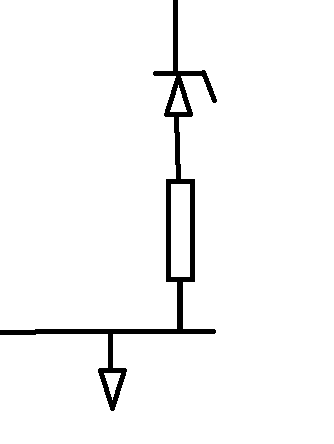

daj w szeregu z diodą zenera rezystor ok 100 om do masy .... napięcie leciutko pływa ale szumy są znacznie zmniejszone

zenery do 6,3 V mają niskie szumy przy wyższych napięciach warto łączyć zenerki o małych napięciach szeregowo

jednak myk z rezystorem jest wg mnie najlepszy

nie zapomnij zbocznikować kondensatorem

[Mikha'el]

13 godzin temu, slawek.xm napisał:

daj w szeregu z diodą zenera rezystor ok 100 om do masy .... napięcie leciutko pływa ale szumy są znacznie zmniejszone

zenery do 6,3 V mają niskie szumy przy wyższych napięciach warto łączyć zenerki o małych napięciach szeregowo

jednak myk z rezystorem jest wg mnie najlepszy

nie zapomnij zbocznikować kondensatorem

Ten rezystor to przed czy za diodą ma być? Np. 100k za diodą to dobrze jest?

[Gość]

Godzinę temu, Mikha'el napisał:

100k za diodą to dobrze jest?

nie

100 om a nie 100k

[Mikha'el]

29 minut temu, slawek.xm napisał:

nie

100 om a nie 100k

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

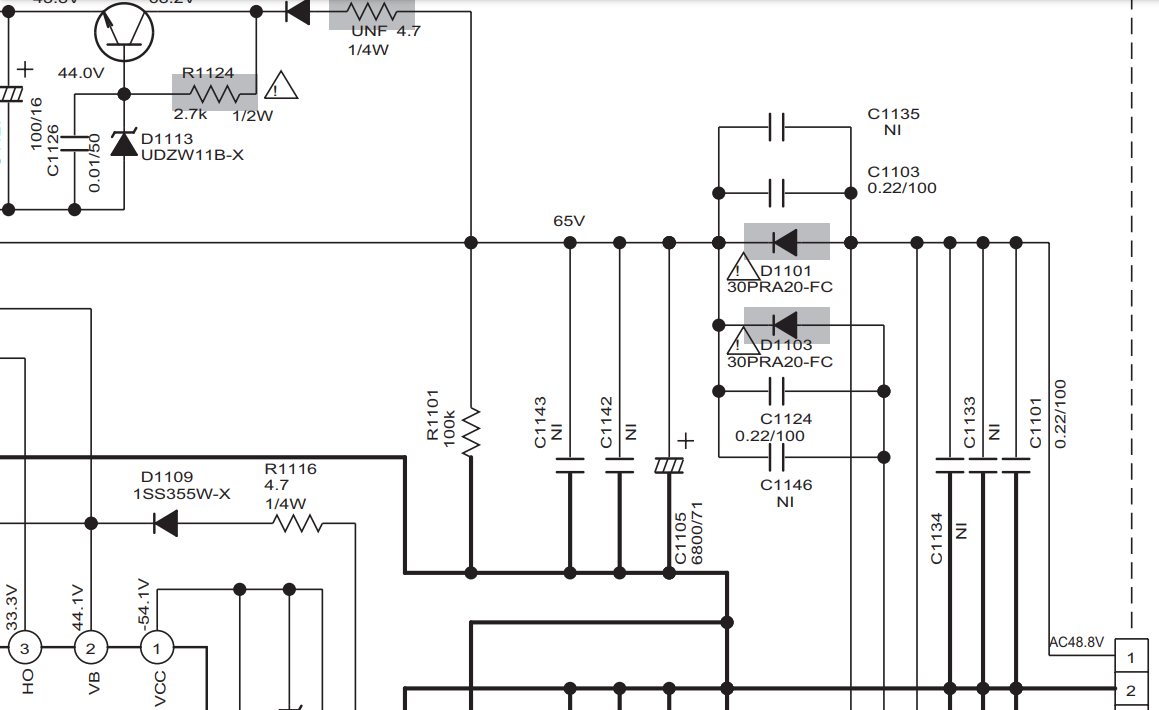

A jak jest 100k ? Chyba, że to nie ta sytuacja.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gość]

mój schemat to dioda jako napięcie odniesienia

są różne inne przypadki a z tego kawałka schematu nie jestem w stanie odpowiedzieć Ci na Twoje pytanie

[kinimod]

W dniu 25.05.2024 o 22:07, slawek.xm napisał:

daj w szeregu z diodą zenera rezystor ok 100 om do masy .... napięcie leciutko pływa ale szumy są znacznie zmniejszone

zenery do 6,3 V mają niskie szumy przy wyższych napięciach warto łączyć zenerki o małych napięciach szeregowo

jednak myk z rezystorem jest wg mnie najlepszy

nie zapomnij zbocznikować kondensatorem

Jaka ma być pojemność kondensatora bocznikującego. Próbowałem z półtora mikrofarada Jest jeszcze gorzej albo piszczy albo szumi bardziej w zależności od egzemplarza diody którą użyje.

W dniu 25.05.2024 o 18:15, Grzegorz7 napisał:

Do czego? Jakie wartości napięć?



Do źródła prądowego. 9 1 v

Edytowane 27 Maja przez kinimod

[Grzegorz7]

Diody Zenera to można stosować do prostych i niewymagających aplikacji.

Skoro pytasz o szumy to pomyślałem, że to coś poważnego. W takich przypadkach stosuje się stabilizatory. Wśród nich są takie o zmniejszonych szumach.

Samo źródło prądowe da się zrobić na wiele sposobów mając źródło napięciowe. Da się również zrobić precyzyjne źródło prądowe dwukierunkowe sterowana napięciem (źródło Howlanda),

[Gość]

5 godzin temu, kinimod napisał:

Jest jeszcze gorzej albo piszczy albo szumi bardziej w zależności od egzemplarza diody którą użyje.

pokaż schemat

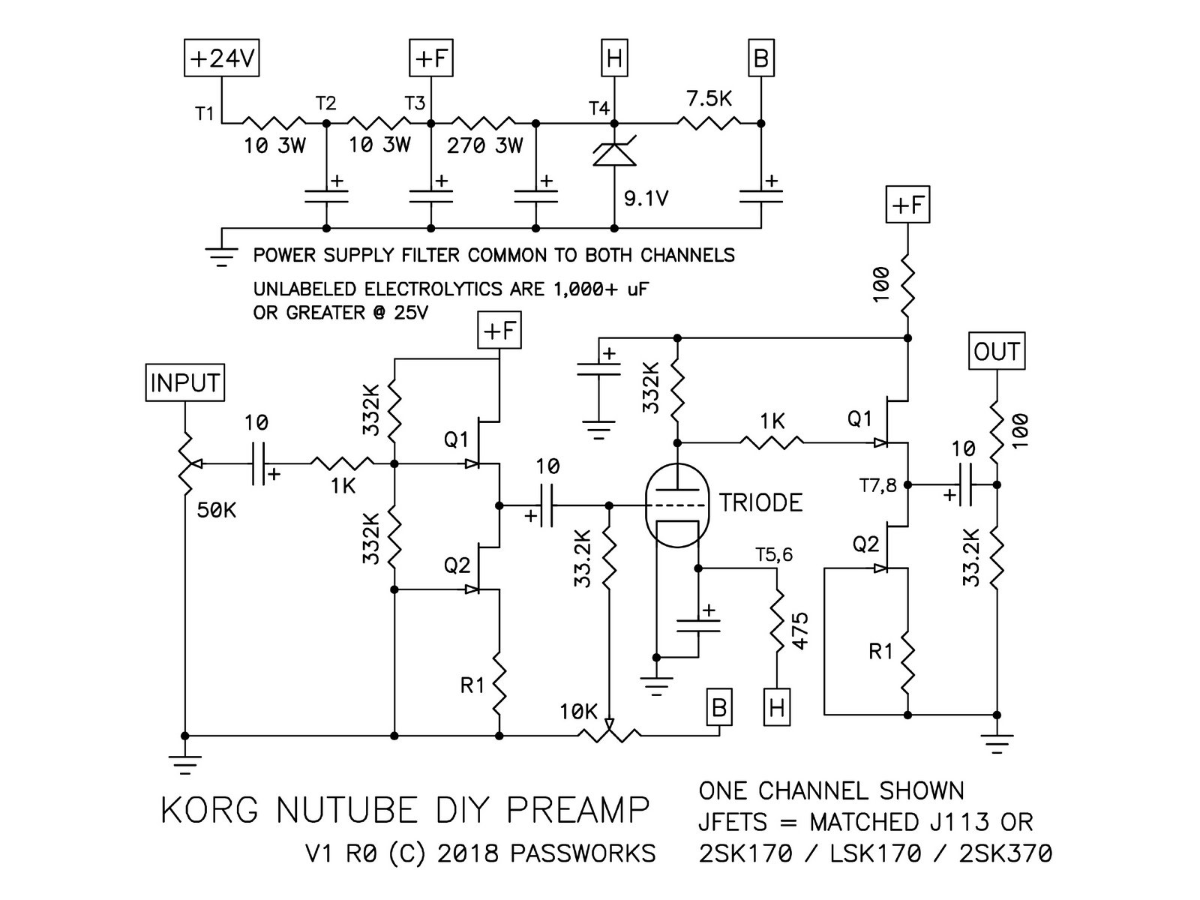

tu np masz zasilacz do przedwzmacniacza lampowego oparty o czystą diodę zenera

autor Nelson Pass

[kinimod]

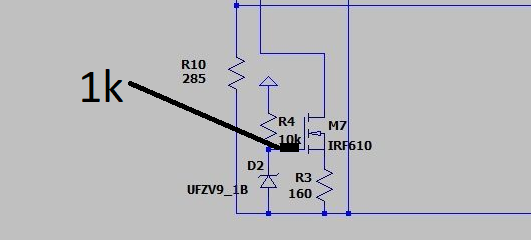

Bocznikowałem diodę D2 i szum był większy. Przy kolejnym egzemplarzu piszczy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Edytowane 1 Czerwca przez kinimod

[Grzegorz7]

Zwiększ prąd diody. Teraz to 3,5mA. Daj z 10mA. Zobacz co się dzieje. Ale najpierw w szereg z  MOSFET`ami jakiś rezystor, powiedzmy 200omów - 1k.  W bramce rzecz jasna...

Edytowane 1 Czerwca przez Grzegorz7

[Gość]

4 godziny temu, Grzegorz7 napisał:

Daj z 10mA

R4 4,7k

i



i napisz jaki wynik eksperymentu

[kinimod]

Problem rozwiązany. Cały szum powodował wadliwy tranzystor mocy który przy okazji spalił się przy kolejnym uruchomieniu wzmacniacza także problem rozwiązał się praktycznie sam. Źródła prądowe zostawiłem tak jak były na początku. Dziękuję za odpowiedzi pomocy wszelkie sugestie oraz rady. Pozdrawiam

[Jaro_747]

Fajny wątek. Pouczający.

Takie moje uwagi - każdy rezystor szumi, takie jest odwieczne prawo natury 😁.

Druga uwaga - bocznikowanie elementów na płytce jakimiś elementami dołączonymi na długich przewodach to proszenie się o kłopoty, zwłaszcza jeżeli mamy punkty o sporych rezystancjach. Bo dokładamy nie sam element typu rezystancja czy pojemność, ale cały układ z dodatkowymi elementami pasożytniczymi plus antena zbierająca sygnały z otoczenia.

I później zdziwienie, że bardziej szumi czy że coś piszczy.
