NAIM klon

[andrejos1]

KOMUNIKAT :)))



Jest info w sprawie ceny PCB.

Płytka o wymiarach 13,5x8 cm, obustronna soldermaska, grubość miedzi 70um. Cena 21 zł./szt. Minimalna ilość to 20 szt.



Aktualna lista:



1. r1212 x2

2. leaf79 x4

3. all477 x2

4. andrejos1 x1



Listę zamykam 11 września 2011 r.

Można się wpisywać ... wypisywać .... :))

[ManieX]

Jest info w sprawie ceny PCB.

Płytka o wymiarach 13,5x8 cm, obustronna soldermaska, grubość miedzi 70um. Cena 21 zł./szt. Minimalna ilość to 20 szt.



Aktualna lista:



1. r1212 x2

2. leaf79 x4

3. all477 x2

4. andrejos1 x1

5. ManieX x4



Listę zamykam 11 września 2011 r.

Można się wpisywać ... wypisywać .... :))

[MARER]

Jest info w sprawie ceny PCB.

Płytka o wymiarach 13,5x8 cm, obustronna soldermaska, grubość miedzi 70um. Cena 21 zł./szt. Minimalna ilość to 20 szt.



Aktualna lista:



1. r1212 x2

2. leaf79 x4

3. all477 x2

4. andrejos1 x1

5. ManieX x4

6. MARER x 2



Listę zamykam 11 września 2011 r.

Można się wpisywać ... wypisywać .... :))

Edytowane 31 Sierpnia 2011 przez MARER

[aqjaroslaw]

Witam

Czy któryś z forumowych kolegów nie miałby do użyczenia gotowych i uruchomionych płytek pod tego naima.

Chciałbym kupić gotowe i działające końcówki mocy ze względu na brak czasu na kompletowanie elementów i uruchamianie tego wzmacniacza (nie z lenistwa, ale dlatego że pracuję w tej chwili nad projektem kolumn 3 drożnych na przetwornikach fountek i dayton), dobrej jakości zasilacz już mam, a dosć minimalistyczny przedwzmacniacz na dwóch dobrej jakości op-ampach opa627 jest już w końcowej fazie projektu( płytki zamówione, większość elementów skompletowana), radiatory do końcówek też już mam.

Wcześniej w planach była końcówka bpa200 na 2xlm4780 ale stwierdziłem że scalak jednak nie zagra tak jak trzeba.

Proszę o informacje na pw. osoby mające do odstąpienia takie gotowe płytki lub mogące dość szybko je wykonać.

[Tomek 1685]

Czy mi się wydaje, czy płytka zasilacza nie nadaje się do kondensatorów ze zbiorowego zamówienia?

Płytka ma szerokość 77mm, a nasze 2 kondensatory obok siebie będa miały 100mm na styk.

[pkrecz]

Czy mi się wydaje, czy płytka zasilacza nie nadaje się do kondensatorów ze zbiorowego zamówienia?

Płytka ma szerokość 77mm, a nasze 2 kondensatory obok siebie będa miały 100mm na styk.



Ta płytka jest do kondensatorów z wyprowadzeniami SNAP o max średnicy 35mm. Te ze zbiorowego są z zaciskami śrubowymi ...

[Tomek 1685]

Właściwie to już nie wiem jakie sa te kondensatory z zamówienia. Te z podawanego przed zamówieniem linku mają średnicę 50mm, wysokość 80mm. Takie same na aukcji allegro HFO_PL mają średnicę 35mm i wysokość 80mm.

Mozna to jakoś usciślic, bo nie wiem czy zamawiać tą plytke, czy nie.

[andrejos1]

Czy mi się wydaje, czy płytka zasilacza nie nadaje się do kondensatorów ze zbiorowego zamówienia?

Płytka ma szerokość 77mm, a nasze 2 kondensatory obok siebie będa miały 100mm na styk.



oczywiscie ze sie nie nadaje - juz kilkukrotnie mowilem ze w/g moich zalozen zasilacz ma byc łączony dobrym przewodem około 2,5mm^2. do kond. trzeba sobie dokupic oczka montazowe (byle nie te cienkie koloru mosieżnego ale grube z miedzi cynowanej) Tak samo mostek tez jest łączony kablami - wszystko tak jak na zdjeciu ktore wkiedys umiescilem

pcb pkrecza jest tylko alternatywa bądź to dla celów uruchomieniowych bądź to dla osób które nie kupowały tych kond. z zamówienia a będą używać kond. na snap`y.

[Tomek 1685]

Dobrze, dobrze, zdjęcia widziałem, zalecenia też przyjąłem do wiadomości. Tak się tylko zastanawiałem jak to wszystko upchnąc w obudowie (mocowanie, itp.) i na tej płyteczce było by bardzo elegancko. Różne wymiary tych kondów podawane przez sprzedawców sprowokowały mnie do zapytania. Dzięki

[ManieX]

Jest info w sprawie ceny PCB.

Płytka o wymiarach 13,5x8 cm, obustronna soldermaska, grubość miedzi 70um. Cena 21 zł./szt. Minimalna ilość to 20 szt.



Aktualna lista:



1. r1212 x2

2. leaf79 x4

3. all477 x2

4. andrejos1 x1

5. MARER x 2



Listę zamykam 11 września 2011 r.

Można się wpisywać ... wypisywać .... :))

[pkrecz]

Jakby ktoś potrzebował kondensatory to mam na zbyciu 4 szt. Nichicon 10.000uF 63V - nówki w fabrycznej wytłoczce. Wygląd i cena jak w linku poniżej:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[leaf79]

Jest info w sprawie ceny PCB.

Płytka o wymiarach 13,5x8 cm, obustronna soldermaska, grubość miedzi 70um. Cena 21 zł./szt. Minimalna ilość to 20 szt.



Aktualna lista:



1. r1212 x2

2. all477 x2

3. andrejos1 x1

4. MARER x 2



Listę zamykam 11 września 2011 r.

Można się wpisywać ... wypisywać .... :))

[Rogalaf]

Jakby ktoś potrzebował kondensatory to mam na zbyciu 4 szt. Nichicon 10.000uF 63V - nówki w fabrycznej wytłoczce. Wygląd i cena jak w linku poniżej:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )





Biorę. Wysłałem PW.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[andrejos1]

Panowie, mam nadzieje ze wszyscy dostali swoje paczki (poza kolegami mae i wawrzek, którzy prawdopodobnie dostana je w srode), jezeli ktos z przyczyn mi nie znanych paczki nie otrzymal prosze o info na pw a w odpowiedzi dostanie nr swojego listu przewozowego. na informacje czekam do jutra a pozniej zapominam o sprawie:)

Edytowane 3 Września 2011 przez andrejos1

[freedi]

Jako że jestem zaangażowany w kilka projektów a ciągle brak czasu(nie wspomnę o kasie)...gubię się w tym co mam do czego kupić....)Byłbym wdzięczny komuś,kto mógłby wrzucić spis elementów do tego projektu(wiem,że juz było)...nie chce powielać swoich błędów i dlatego taka prośba...

[Zigi]

Proszę, mam nadzieje że się nigdzie nie pomyliłem.



C1 10uF/63 ROE

C2 10nF Vishay MKP1837

C3 330pF

C4 100uF

C5 100uF

C6 68uF

C7 10nF Vishay MKP1837

C8 47uF

C9 220pF styroflex or WIMA type FKP2

C10 47pF silver Mica

C11 470pF styroflex or WIMA type FKP2

C12 470pF styroflex or WIMA type FKP2

C13 10uF/63 ROE

C14 10uF/63 ROE

C15 220nF



R1 100k

R2 22k

R3 4,7k

R4 100

R5 100

R6 1k

R7 22k

R8 620

R9 22k

R10 1k

R11 1k

R12 27

R13 68

R14 220

R15 2,7k

R16 2,2k

R17 220

R18 680

R19 560

R20 680

R21 390

R22 27k

R23 100

R24 100

R25 100

R26 0,22 type MPC71

R27 0,22 type MPC71

R28 8,2 2W

R29 10 signal ground

R30 10 chassis



P1 2k



T1 2SC2240

T2 2SC2240

T3 BC550

T4 ZTX753

T5 ZTX653

T6 BD139-16

T7 MJE15032 optional MJE15030

T8 MJE15033 optional MJE15031

T9 MJL3281A

T10 MJL3281A



D1 1N4148

D2 1N4148

D3 1N4004

D4 1N4004

D5 1N4148

D6 1N4004

D7 1N4004

[leaf79]

Witajcie,

Mam problem z dostaniem kondensatorów 10nF Vishay MKP1837. Czy ktoś mógłby pomóc w tej kwestii ?

Nie jestem pewien czy nie braknie mi pewnych wartości rezystorów, ale o tym w późniejszym czasie.



PS: jakie mostki zastosować 8A czy 15A ? Jakieś konkretne sugerowane ?



PS2: mam za to nadmiar styroflexów oraz tranów 2SC2240, gdyby ktoś był zainteresowany to proszę o PW.



Z góry dzięki za wsparcie.



Pozdrawiam

JC

[andrejos1]





PS: jakie mostki zastosować 8A czy 15A ? Jakieś konkretne sugerowane ?







kilka postów wyżej pisałem że mostki mają być 30A choćby ze względu na fakt że trany wyjściowe mają wydajność prądową 15A.



p.s. czytajcie dokładnie cały wątek i zapamiętujcie szczegóły o których piszę.

[leaf79]

kilka postów wyżej pisałem że mostki mają być 30A choćby ze względu na fakt że trany wyjściowe mają wydajność prądową 15A.



p.s. czytajcie dokładnie cały wątek i zapamiętujcie szczegóły o których piszę.



Wybacz, ale ja nie potrafię tego znaleźć, a czytam wątek któryś raz z kolei, może mi coś umyka.

Dzięki jednak za odp.

[adigrzelczak]

A polecany był producent mostków prostowniczych?

[andrejos1]

moze byc ten:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bardini]

moze byc ten:



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



>andrejos1

Czy ten wzmacniacz w klasie AB, który jako pierwszy (i jedyny na razie) doprowadziłem do udokumentowanego końca

potrzebuje mostka 35A ? :) Na pewno przez magiczną wartośc 35A nie osiągniesz lepszego brzmienia ani nic poza tym.

Zasilacz stabilizowany wg Neila McBride'a miał ustawiony shutdown na ok. 10A. To nie jest spawarka warsztatowa.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[andrejos1]

>andrejos1

Czy ten wzmacniacz w klasie AB, który jako pierwszy (i jedyny na razie) doprowadziłem do udokumentowanego końca

potrzebuje mostka 35A ? :) Na pewno przez magiczną wartośc 35A nie osiągniesz lepszego brzmienia ani nic poza tym.

Zasilacz stabilizowany wg Neila McBride'a miał ustawiony shutdown na ok. 10A. To nie jest spawarka warsztatowa.



ja nie mowie ze na mostku 15A nie zagra on dobrze bo i owszem zagra, natomiast miałem porownanie zmontowanego naima na "lepszym" zasilaniu i roznice nieduże ale były szczególnie przy głośniejszym odtwarzaniu bardziej złożonych nagrań, wiec jeśli można lepiej to dlaczego tak nie zrobić?



z mojej strony ja daje tylko sugestie do ktorych sam doszedłem, jesli ktos sie nie zgadza to widocznie wie lepiej lub sam chce do pewnych spraw dojść do czego ma 100% prawo.

[piotr_37]

W sumie czy damy 20 czy też 35A będzie dobrze ;), bardziej należy zwrócić uwagę na producenta/jakość i nie brać tanich z all... w cenie 3-4PLN, ostatnio taki 35A szlag mi trafił przy stabilizacji żarzenia po 2gdz. pracy, gdzie prąd pobierany był ok. 7A/12V

[A66]

Wpis nie zgodny z poprawnością panującą obecnie. Przerabiałem ten wzmacniacz. Tu się przyznam w wersji najtańszej, oszczędność na elementach. Proszę się zastanowić nad jednym mostkiem, będzie bardziej muzykalnie. Uwaga, to tylko moja opinia.

[morris]

ostatnio taki 35A szlag mi trafił przy stabilizacji żarzenia po 2gdz. pracy, gdzie prąd pobierany był ok. 7A/12V

Raczej szlag go nie trafił od nadmiernego prądu raczej zbraku chłodzenia.

[piotr_37]

Raczej szlag go nie trafił od nadmiernego prądu raczej zbraku chłodzenia.



nie - radiator był i to spory.

[Bogdan]

Trochę sprzysnąłem czy jest szansa kupić komplet PCB klona Naima i 3 szt zabezpieczeń stereo ?

[r1212]

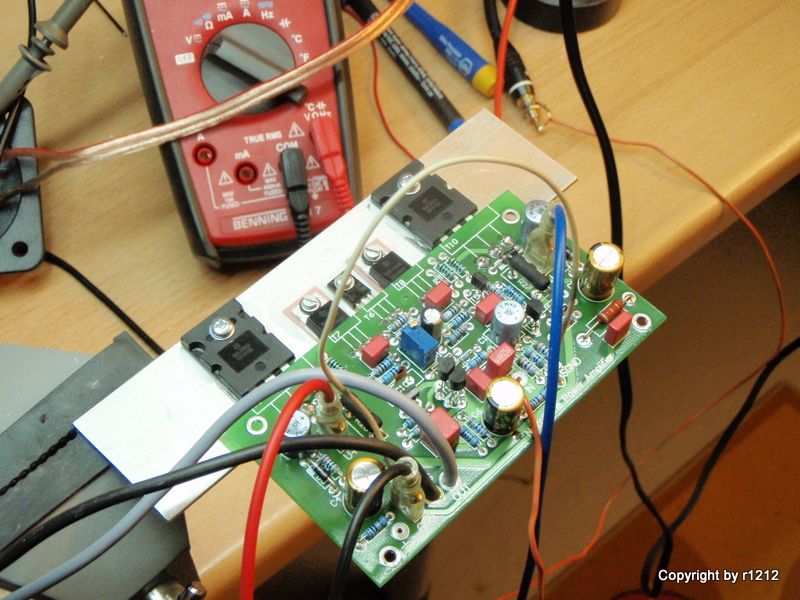

No to u mnie jeden kanał ruszył na pająku i zasilaczu od Hiragi ( projekt nie skończony to się zasilacz przydał - 100 tys. uF na gałąź :) ).

Gra, i na razie na tym zakończę opis działania. Złożę drugi kanał i zasilacz docelowy, to będę próbował opisać jak to "brzęczy".

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Bardini]

>pkrecz

pomyślcie o termicznym sprzężeniu pary różnicowej.
