Wzmacniacz słuchawkowy A- klasa

[krisb_68]

Witam wszystkich!

I ja pokusiłem sie o zrobienie sobie wzmacniacza słuchawkowego, a że czasu troszkę miałem, to i zlepiłem takiego cudaka!

Schemat pochodzi z niemieckiego Elektora, pracuje to to w klasie A i jak na moje ucho i kilka innych par uszu, daje radę ten mały piecyk!

Słuchawki to SONY MDR CD 250, Senki 555 i czekam na odsłuch na Senkach 650.

Jak dla mnie, to dopiero zacząłem słuchać muzyki :))))

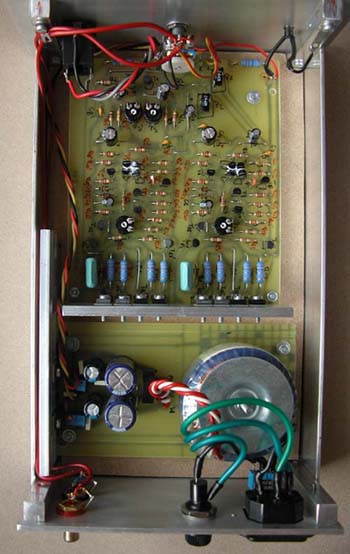

A fotki dla wygenerowania krytyki :)))

Pozdrawiam



Krzych

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tdrozd]

dodaj cos wiecej opisz konstrukcje

koszta

wlasnie mam zamiar cos podbnego poczycinic i sie zatanawiam co i jak

ja osobiscie mam senki 580

[jar1]

Fajne. Dobra robota.

Ale nie wiem, czy dobrze widzę. Czy pusciłeś zasilanie diody (minus) poprzez obudowę?

[krisb_68]

Dzięki za dobre słowo!

I gratuluję spostrzegawczości! W rzeczy samej, dioda była tak podłączona, bo masa zwierała przez dniazda wejsciowe do masy!

Obecnie gniazda są odizolowane, a obudowa uziemiona!

Do obudowy dojdą jeszcze boczki z drewna, a samą obudowę chcę pomalować u znajomego lakiernika.

Temat koloru jest otwarty........

[dudu]

Witam

Gratulacje!!!

Czy dysponujesz skanem tego wzmacniacza? Jeśli tak to prośba o podrzucenie go na meila.

Ciekawe jakie będzie brzemie z HD-650.

Pozdrawiam

[krisb_68]

Może podam parametry, żywcem spisane z Elektora:

Dynamika sygnału 120dB,

pasmo 6Hz-100kHz +/- 0dB,

THD 0,005%

Moc: 0,6W/30R

0,12W/600R

Opis jest w barbarzyńskim języku niemieckim, ale te najważniejsze parametry dają obraz mozliwości tego wzmacniacza!

Odsłuch daje niesamowite efekty!

Totalna cisza miedzy utworami (jak nie szumi płyta, lub CD), świetna scena i dużo szczegułów.

Załączam schemat, to bedzie można sie zorientować, jak to wyglada konstrukcyjnie. Wzmacniacz posiada regulację stałego nap. na wyjściu.

Koszt wykonania zależy od tego, jakiej jakości wsadzisz elementy do pudełka!

Sam wzmacnicz z zasilaczem z trafem w wykonaniu audio (55zł) i badziewiastym potencjometrem Telpod to koszt ok 170 zł. Obudowa to koszt zakupu aluminium i kilka godzin pracy w kuchni :)))))

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[darkul]

Dobrze przepisałes dane?

Pasmo na +/- 0 dB?

Dynamika 120 dB?

====================

Jest to całkiem niezły amp.słuchawkowy ale parametry są lekko naciagane.

====================

Swojego czasu zrobiłem sobie ten wzmak ,grał dobrze ,jedynie były problemy z pilnowaniem 0 VDC na wyjściu.

Byc moze jest to kwestja że wtedy niemiałem zbytnio serca do tego układu i zamało uwagi poświęciłem termice poszczególnych par tranzystorów.

Układ ten procentuje gdy jest zrobiony "ciasno",krótkie ściezki i małe gabaryty druku sa tu wskazane.

[krisb_68]

Dokładnie tak! Sam byłem lekko zdziwiony, ze takie pasmo jak na patelni, ale to w sumie nie Ameryka, lepiej mu ograniczyć to pasmo, zwłasza od góry, ale nie wykazuje cech wzbudzania!

Też potraktowałem te parametry z lekkim przymruzeniem oka, ale odczucia subiektywne przy odsłuchu są i tak nieziemskie!

Co do napięcia stałego na wyjściu, to owszem, masz racje, ale......

Zobacz na fotkach, ja tranzystory wejsciowe i ich źródła pradowe zbliżyłem maxymalnie do siebie i zakitowałem pastą silikonową. Napiecie na wyjściu po tym zabiegu stoi nie przymierzając, jak drut!

Płutke wykonałem ręcznie, ale pilnowałem ścieżek jak niepodległości!

Ważne jest sparowanie tranzystorów i wejściowych i BD-eków, to mocno widać na wyjściu!

Bedę go jeszcze męczył na lepszym sprzęcie pomiarowym, ale musi obudzić sie Polibuda we Wrocku, to może będzie dostęp do pomiarówki!

[jar1]

>dioda była tak podłączona, bo masa zwierała przez

>dniazda wejsciowe do masy!

>Obecnie gniazda są odizolowane, a obudowa uziemiona!



Chciałem powiedzieć, że przez obudowę nie powinny płynąć żadne prady ( nie tylko ze wzgledów bezpieczeństwa).

[darkul]

Jeżeli led wrzucił po mostku 1 lub 2 połówkowym i rezystorz e w szereg to jest dobrze.

[krisb_68]

.... dokładnie tak było!

Teraz jest bardziej po Bożemu :))))

Obudowa uziemniona!

[jar1]

[jar1]

Krisb, samo uziemienie obudowy nie ma tu nic do rzeczy. Czy masz dalej ten kabelek od diody dołączony do masy poprzez obudowę czy nie. Jeśli tak, to prąd płynacy z tego powodu przez obudowę zakłóca układ, ekranowanie jest więc kiepskie, może być pogorszenie dźwieku.

[darkul]

>Jar1

Masa układu ...czy tez suma mas musi w którymś miejscu byc połaczona z obudową!

Jezeli wszystko jet wyfiltrowane i galwanicznie odseparowane to jest gut!

====

Czyzbys twierdził że obudowa niemoże byc podłaczona do masy układowej?

[krisb_68]

.. jak wcześniej pisałem, podłączenie diody jest poprowadzone, extra do zasilacza, przez rezystor.

Jeśli chodzi o zaklócenia o których piszesz, to jest istotne przy małych sygnałach wejsciowych!

Z CD wychodzi sygnał ok. 2Vpp, trudno go zakłócić w sposób o którym piszesz, no czyba, ze przez obudowę płynie prąd do czajnika :))))

[darkul]

Zakładjac że obudowa jest umasiona od strony masy zasilacza[w punkcie niskoimedancyjny] to takie j.w. podłaczenie moze być..... no chyba że ktos ma kilka takich róznych pierdółek podłaczonych do masy... i to obudowa jest sumatorem[masa wspólną].

[darkul]

Dla stopni o wzmocnieniu od około +40dB w góre to moze sie zdarzyc że bedzie brumik...

W sumie wszystko zalezy od formy pędzenia masy...

[jar1]

OK. O to mi chodziło. :-)

[jar1]

darkul, zaasada jest taka - nie wykorzystuje się obudowy jako przewodu gorącego. Ponieważ na niej na ogół jest przypieta masa audio to nie należy dodatkowo wprowadzać tam żadnych prądów.

[darkul]

Przewód goracy to tylko taki w którym płynie faza dodatnia lub potencjał napiecia wyższy od np.przewodu zimnego.Twój wpis czy tez uwaga moze dotyczyc tylko układów o duzej czułości/wzmocnieniu.

[darkul]

tak poza tym w.w. niema szans traktowania obudowy jako przewodnika prądów pracy!

[jar1]

E, darkul, ale Ty jesteś uparciuch....Niech Ci bedzie, że Twoje na wierzchu. jak chcesz to puszczaj sobie masy przez obudowę - ja uważam, że taki sprzet jest do bani;-)

[darkul]

>Jar1

Twoja sprawa....

Jestem pewien że autor powyższej konstrukcji niemiał z takim rozwiazaniem jakie zastosował zadnych problemów,o czyms to świadczy.

Często drogi Jarze1 jest tak że nawet trzeba przyczepic cos na obudowe by znieśc brzecznie czy piard... prądy błądzące znamy z obudów stalowych... z aluminium z prądami powierzchniowymi.

Jeszce raz powtarzam ,problem który opisujesz moze zaistniec w budowie urzadzeń z duzym wzmocnieniem.

[ex-sto??ek]

Witam !

Obudowę dołaczam do masy w preampie RIAA, w innym przypadku broń Boże !!:))).

Pozdr.

[darkul]

>Stożek

Czyli we wzmacniaczu mocy masa układowa niema nic wspólnego z masą chassi?

[darkul]

sorry

Ex Stożek

[darkul]

Jeszcze Pana Boga w to mieszasz...

[darkul]

>ex stożek

Wzmacniaczy liniowych jak i mocy to chyba nierobiłes...

[darkul]

O lampusach niewspominając...

[darkul]

No i co z ta masą...?
