Najważniejsze jest sparowanie Q1Q2

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[esh0]

W takim razie niech ktoś napisze, po inżyniersku, dlaczego sparowanie jest tak ważne. Rozumiem, że może nastąpić niezrównoważenie i w efekcie większe DC na wyjściu. Co jeszcze może spowodować ZNACZNY rozrzut w parametrach?



Druga sprawa: jak macie zamiar parować tranzystory? Bo nie wydaje mi się, aby ktokolwiek z Was miał ochotę sprawdzać go w kilku punktach pracy - a tak powinno się to chyba zrobić. Z drugiej strony, jak ktoś ma dużo czasu (co to jest, zmierzyć 300 tranzystorów :) ).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[borysgo2]

esh0, 6 Lip 2006, 21:04



Najwazniejsze to sparowac wzmacniacz roznicowy (wezel sumacyjny sprzezenia zwrotnego), gdzie e(uchyb) ma dazyc do zera. Wszystkie niedociagniecia wzmacniacza, tzn wynikajace z niedoskonalosci elementow biernych, tolerancji wykonania oraz zaklocen "kompensuje" wlasnie wzmacniacz roznicowy. DC na wyjsciu jest wynikiem nie idealnego dzialania wzm roznicowego. To calkiem podobnie jak w ukladach automatyki. Male tr mozna parowac przy 1mA czyli miernikiem w jednym punkcie z wiekszymi juz powinno sie tych punktow robic wiecej (wieksze prady). No i najwazniejsze to parowac w takiej samej temperaturze zlacza, no obudowy.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[esh0]

Tak, racja. Ale swoją drogą to chyba trzeba mieć niezłego pecha (albo kupować z kiepskiego źródła) aby trafić na dwa tranzystory różniące się tak znacznie parametrami aby w widoczny sposób wpłynęły na pracę wzmacniacza, prawda?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wovo]

nie no ... wex sobie w sklepie np 10 sztuk BD140 i pomierz je sobie ... włosy Ci na głowie staną. Ale masz racje. Jak się tego nie sparuje to wzmacniacz ruszy. Ale wiesz ... po co tak, skoro można lepiej ?? :>

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[borysgo2]

Ja kupuje w TME pozadne tranzystory i z rozrzutem nie ma problemu. BD139/140 uzywam nawet na slepo (ST). Kupowane niektore na gieldzie to porazka, a tak mam z jednej tasmy.

Jak sie dobrze zrobi wzm roznicowy to reszta zawsze bedzie dobrze dzialac tylko ze jak reszte poparujemy (jak tak strasznie nie ma co robic i sie chce) to w/w wz roznicowy bedzie mial mniej do roboty (korygowania --> e-->0).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dj_zibi]

Płytki mam w domu prosze o kontakt wszystkich tych którzy jeszcze niepisali do mnie.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Maverick]

Czy ktos posiada na sprzedarz 2szt. MJL1302A i 2 szt. MJL3281A ? Bardzo chetnie kupie

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[padamiecki]

Zacytuje autora:

"with 2 pairs you might get 5 watts more and less distortions

at full power, but you might degrade peformance at lower levels,

which, at least for me, is much more important"



Generalnie nie widze problemu aby dać 2pary, napewno będzie można wtedy zejść do 2R, przy wydajnym pradowo zasilaczu moc będzie 2xwiększa ;)





ponawiam pytanie, czy faktycznie stosowanie 2 par na wyjściu ma sens?

dj_zibi ma wysyłać dziś zamówione płytki!!!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rick]

Ja daję dwie pary, dwa trafa 300VA 2X28V.

Mam trójdrożne kolumny na Usherach, 86dB ,impedancja zawiera się od 6 ohm w dół i np. GC na 3875 niestety nie potrafi dobrze napędzić tych głośników.

Dlatego uważam że w moim przypadku ma to sens.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dj_zibi]

Tak postaram sie wysłać dziś płytki. niewysyłałem wczesniej bo niechce latc z dwoma listami na poczte dzis ma dojsc jedna z ostatnich wpłat i wtedy wysyłam wszystko na raz.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Slawo10]

jak myślicie, czy te TOSHIBY to tak jak jest napisane są oryginalne, czy tylko napis jest oryginalny

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wovo]

Rick, żeby dac 28V AC to nie trzeba dwóch par bo jadna to letko wytrzyma... ja daje jak Ty, tylko że nie 28V a 34V

i wtedy to ma sens.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kubedes]

Slawo10, 14 Lip 2006, 09:32



>jak myślicie, czy te TOSHIBY to tak jak jest napisane są oryginalne,



Raczej trudno stwierdzić.

Ryzyko zakupów niewielkie.

Przeszukując net znalazłem te toshiby w kilku miejscach.

cena wahała się od 2,50 USD do 4 GBP (funt brytyjski ~7,50 USD).

Kupiłem tu:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) po $2,50 - są w drodze.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dj_zibi]

Płytki powinny dziś do was dojść.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dj_zibi]

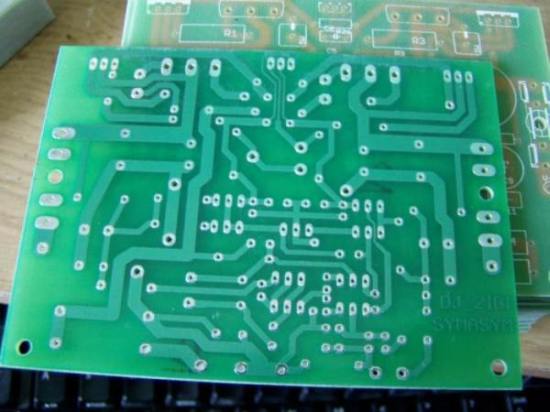

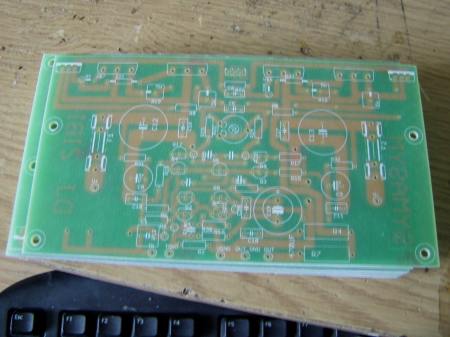

Do tych panów którzy kupili PCB na dwie pary. W linku macie obrazek z wlaściwiwa polaryzacja kondensatora 470uF.



Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Fourierek]

Witam DJ_ZIBI

dokładnie dotarły dzisiaj - bynajmniej do mnie, dzieki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Dzikoosek]

Płyteczki dotarły przed chwilką. Dzięki DJ_ZIBI !!!!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[cloudior]

Płytki dotarły i do mnie. Dzięki!



Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rick]

Wovo, bardziej zależy mi na prądzie niż na mocy.

Słuchałem kilku wzmacniaczy na moich usherach i moc 60-80W. jest w zupełności wystarczająca.

Gorzej z wydajnością, wszystkie chuderlawe wzmaki (nie mówię o mocy) wysiadały :).

Miałem pożyczony wzmacniacz na dwóch parach, dwa trafa 400VA i dopiero on zagrał tak jak należy. zwłaszcza jeśli chodzi o dynamikę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[senicz]

z tym pradem to chodzi i damping factor? czy jak?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wovo]

to nie do końca jest jak mówisz ... rozumie o co Ci chodzi... mała moc ale duży prąc czyli takie robienie A klasy... ale wkręcając prąd tracisz dynamike. Jesli chcesz naprawde wydajny prądowo wzmacniacz to rob rasowe A klasy. Symasyma zrób sobie raczej mocnego bo duża moc = duża dynamika. To jest zależnośc która zawsze się sprawdza. Oczywiście... zrobisz jak zechcesz

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rick]

Wovo, nie chcę wykręcać dużego prądu spoczynkowego.

Przy 100W i 4 Ohm prąd pobierany to ok 7A. przy napieciu ok. 35V DC (tak przynajmniej wynika z wyliczeń Feszczuka)

Poza tym kondensatory do zasilacza mam na 40V :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[cloudior]

Czy mógłby ktoś mi tak łopatologicznie mapisać jakie trany najlepiej kupić do tego Symasyma?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wovo]

co Ty opowiadasz ?? 7A * 35V DC = 245W... a jeśli dla 4R wzmacniacz ma osiągnąć 100W to znaczy że 145W idzie w powietrze ?? co to za obliczenia jakies ?? ja nie rozumie dlaczego chcesz stosować 2 pary na strone dla 2x28V AC i w dodatku prądu dużego nie wkręcać...marnowanie części. Taki sam efekt osiągnąłbyś na 1 parze

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wovo]

A tak w ogóle to zauważylemn że wszystkie elektrolity w symasymie, nawet ten od sprzężenia są bocznikowane 100nF. Dla mnie bezsens. Bezsens bocznikowac kondensatory klasy FC czy ZL, a już w ogóle bezsensem jest bocznikowanie tego 470uF ktory znajduje się w torze jakimś gównianym ERO albo WIMA. Ja to wszystko wywalam, tak samo boczniki tych 100uF i 1000uF. Co Wy o tym sądzicie ??

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kubedes]

Rick, 14 Lip 2006, 13:08



>Słuchałem kilku wzmacniaczy na moich usherach i moc 60-80W. jest w zupełności wystarczająca.

A jaką mają impedancją te Twoje uszery?

Jeśli 4R i dasz za wysokie napięcie to nie zagra...

MikeB (autor wzmacniacza) ma na zasilaniu 25V dla kolumn 4R.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



proponuję poczytać ...



pozdr

k.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dj_zibi]

Pisali ludzie że moga być pary Toshib 2sc5200/cos tam wczesniej było moga być też on semi ale te ciezko dostać.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rick]

Przynajmniej teoretyczne i na szybko:

Określenie maksymalnej amplitudy prądu i napęcia na obciążeniu:



U wyj.= pierwiatek z 2P wyj. x R wyj. (pierw z 2 x 100 x 4 = ok. 28V)

I= U wyj. dzielone przez Rwyj. (28 dzie. przez 4 = 7A)



Kubedes : Ushery, 4 ohmy 86dB

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Rick]

Kubedes, masz racje że 24-25 V AC powinno wystarczyć.

Daje to ok 33-34 V minus spadki diodach i tranzystorach ok. 2V

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
