    A dlaczego się nie zmieni? Prośba o wytłumaczenie, ja to widzę tak, że 50V przykładamy do napięcia żarzenia.



    z jednego końca żarnika jest 53,15 V a z drugiego 46,85V.Na samym żarniku jest napięcie 53,15V - 46,85V czyli 6,3V

    DIY to przyjemność grzebania w sprzętach.

    Celdur Uczeń

    Celdur

    Opublikowano
    Opublikowano

    A dlaczego się nie zmieni? Prośba o wytłumaczenie, ja to widzę tak, że 50V przykładamy do napięcia żarzenia.

    Na żarnikach potrzebujesz napięcia 6.3V, różnica między pinami 5 i 4 powinna wynosić 6.3V. Czyli na pin 5 możesz dać 50V, a na 4 56.3V. W praktyce zasilanie żarzenia podłączasz do np. 50V zamiast do masy. Na audiotonie było fajnie na schemacie pokazane.

    pkrecz Kompan

    pkrecz

    Opublikowano
    Opublikowano

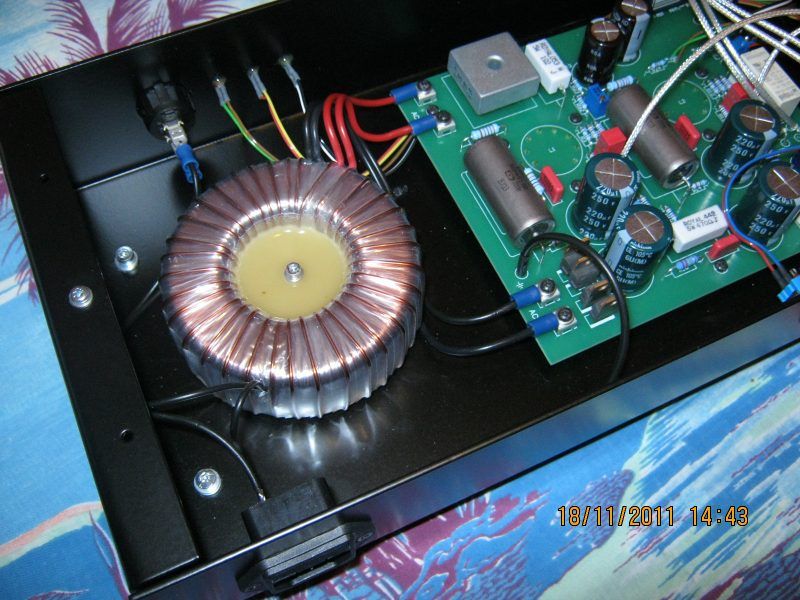

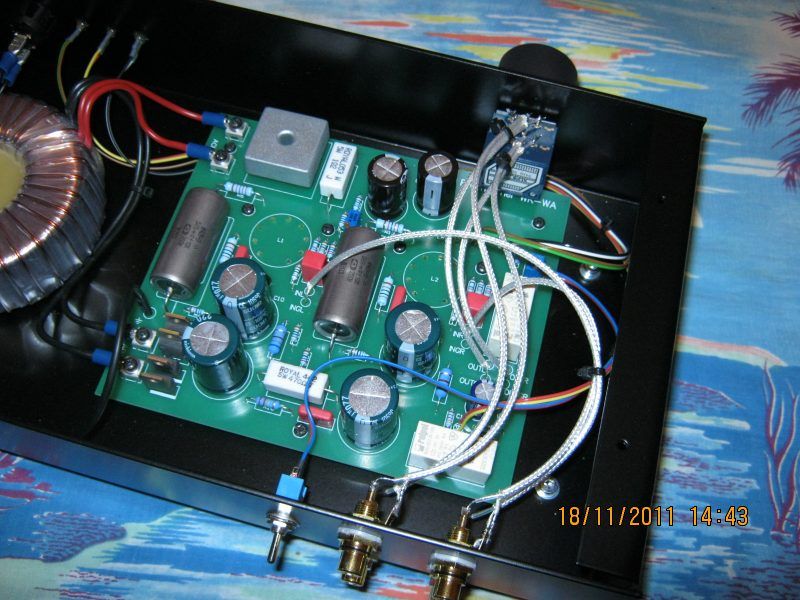

    Moje PRE NR 3 prawie skończone :)))



    Gdyby ktoś miał bardzo ochotę na mój PRE NR 3 tak jak na fotkach ... to zapraszam na PW :)))

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )




    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • 3 tygodnie później...
    symik Współtwórca

    symik

    Opublikowano
    Opublikowano

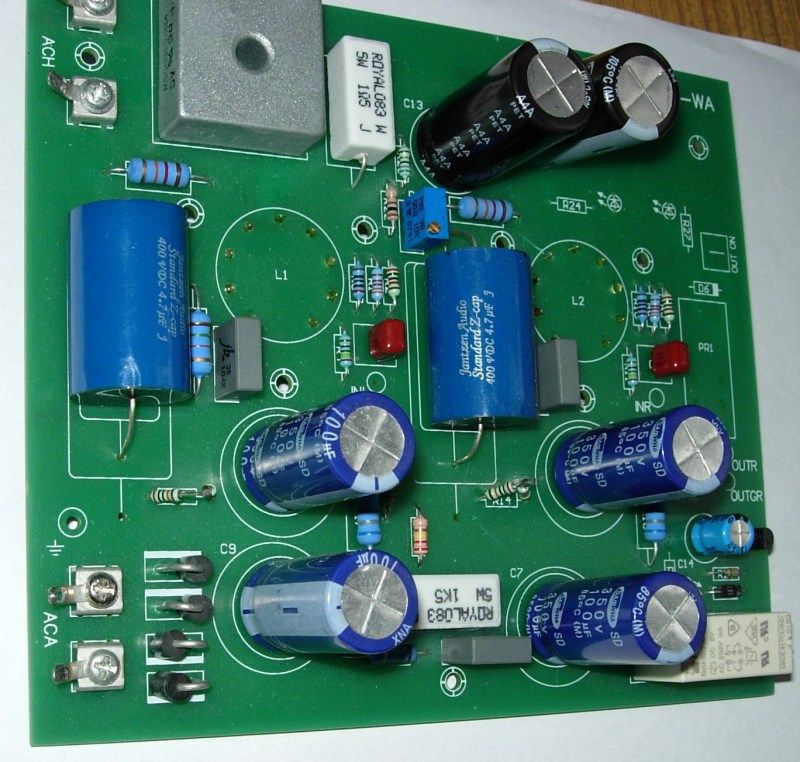

    Zgodnie z obietnicą - fotki

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • 2 tygodnie później...
    Fafikdog Poszukiwacz

    Fafikdog

    Opublikowano
    Opublikowano

    Witam Wszystkich!



    Proszę o poradę czy warto inwestować:

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Dzięki.

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    toptwenty Biegły

    toptwenty

    Opublikowano
    Opublikowano

    Witam Wszystkich!



    Proszę o poradę czy warto inwestować:

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Dzięki.

    Nie znam schematów, ale to mi wygląda raczej na bufory niż faktyczne preampy. Układy z jedną lampą ECC88 na kanał były w "prosiaczkach" Musical Fidelity. Zadaj dokładne pytanie sprzedawcy, on tam wspomina o wzmocnieniu napięciowym = 20. Pozdrawiam

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    toptwenty Biegły

    toptwenty

    Opublikowano
    Opublikowano

    Nie mam mozliwości edycji posta więc odpowiadam na swój (sorka).

    Powinien mieć wzmocnienie min. 250?

    Nie - 250 nie wchodzi w grę. Właśnie 20 albo nawet tylko 10 byłoby ok. Wzmocnienie "prosiaczka" Musical Fidelity X10-D wynosiło 0,9. Może facet ma schemat?

    liberas Współtwórca

    liberas

    Opublikowano
    Opublikowano

    To chyba któreś pre z tego wątku

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    • 2 tygodnie później...
    • 1 miesiąc później...
    madelektronik Uczeń

    madelektronik

    Opublikowano
    Opublikowano

    Witam obecnie uruchamiam pre na płytkach barszczyka na 6n1p (wersja z oddzielnym PSU i PRE) według schematu

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą ) Mam pytanie dotyczące podłączenia pinu 9 . W lampie 6n1p jest to wyprowadzenie ekranu pomiędzy triodami. Na płytce punkt ma osobne wyprowadzenie. Ekran ten mam podłączyć do masy? Jeżeli tak to czy ma to być masa zasilacza anodowego,masa psu czy to nie ma znaczenia (w końcu płytki te połączone są przewodem masowym)?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Henryk Kwinto Kompan

    Henryk Kwinto

    Opublikowano
    Opublikowano

    Ekran ten mam podłączyć do masy? Jeżeli tak to czy ma to być masa zasilacza anodowego,masa psu czy to nie ma znaczenia (w końcu płytki te połączone są przewodem masowym)?



    Połącz oddzielnym przewodem z punktem centralnym masy zasilacza anodowego, oczywiście na płytce pre.

    madelektronik Uczeń

    madelektronik

    Opublikowano
    Opublikowano

    ok, w internecie wyczytałem, że ma być jak najbliżej cathode ground, czyli z wylewką masy na płytce pre. Mam jeszcze pytanie odnośnie bocznikowania kondensatora wyjściowego. Obecnie mam tam radzieckie kondensatory olejowe o pojemności 2,2 uF, rezystor do masy na wyjściu 270 kOHm. Czy wniesie poprawa bocznikowania go np foliowcem 470 nF lub mniejszym?

    Henryk Kwinto Kompan

    Henryk Kwinto

    Opublikowano
    Opublikowano

    Czy wniesie poprawa bocznikowania go np foliowcem 470 nF lub mniejszym?



    Radziecki kondensator olejowy. Hmm. Niby informacja ale w sumie żadna.



    Bocznik z foliowca coś wniesie ale co, to musisz się sam przekonać. Piszesz takimi ogólnikami, że nie da się napisać nic więcej.

    Henryk Kwinto Kompan

    Henryk Kwinto

    Opublikowano
    Opublikowano

    Znam K75-10 i są to bardzo przyzwoite kondensatory. Jeżeli chcesz bocznikować to zdecydowanie czymś lepszym. Na początek możesz sprawdzić Vishay 1837 o wartości 10-47nF.

    wakutoma Entuzjasta

    wakutoma

    Opublikowano
    Opublikowano

    Najnowszy Pre nr3 by Kondo :-)



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    wakutoma Entuzjasta

    wakutoma

    Opublikowano
    Opublikowano

    Dość minimalistycznie :D Chociaż nie wiadomo jak wygląda zasilanie.......

    Jak to u Japończyków nietypowo :-) Ogromna pojemność za malutką lampką 6x4.



    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Calyer Poszukiwacz

    Calyer

    Opublikowano
    Opublikowano

    Najnowszy Pre nr3 by Kondo :-)

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

    Czy ktoś wie w jakim układzie jest zrobiony ten pre?

    Ukryta Zawartość

      Zaloguj się, aby zobaczyć treść.
    Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )
    Muzg Stały bywalec

    Muzg

    Opublikowano
    Opublikowano

    Czy ktoś wie w jakim układzie jest zrobiony ten pre?



    Wygląda na WK-WA. Rezystor anodowy pierwszego stopnia 100k, a katodowy drugiego 150k.

    Katodowy pierwszego stopnia trudno odczytać, ale wygląda jak 2k?

    Rezystor na wyjściu (za kondami) 1M.

    Calyer Poszukiwacz

    Calyer

    Opublikowano
    Opublikowano

    Wygląda na WK-WA. Rezystor anodowy pierwszego stopnia 100k, a katodowy drugiego 150k.

    Katodowy pierwszego stopnia trudno odczytać, ale wygląda jak 2k?

    Rezystor na wyjściu (za kondami) 1M.

    Ma dosyć wysoką impedancję wyjściową jak na WK-WA - 1k.

    Calyer Poszukiwacz

    Calyer

    Opublikowano
    Opublikowano

    Przy ECC83 (widzę tam chyba 12AX7) i prądzie 1mA płynącym przez wtórnik osiągniesz około 1k rezystancji wyjściowej.

    Czy przy okazji mógłbyś wyliczyć impedancję wyjściową układu WK-WA dla lamp 6n6p i prądu 13mA?

    Muzg Stały bywalec

    Muzg

    Opublikowano
    Opublikowano

    Czy przy okazji mógłbyś wyliczyć impedancję wyjściową układu WK-WA dla lamp 6n6p i prądu 13mA?



    Dka wtórnika (WA):



    Rwy=1/Ik= 1/0.013mA=77R



    Do tego dochodzą równolegle wszystkie rezystancje pomiędzy katodą i wyjściem wtórnika do masy, a więc głównie rezystor katodowy.

    Calyer Poszukiwacz

    Calyer

    Opublikowano
    Opublikowano

    Dka wtórnika (WA):



    Rwy=1/Ik= 1/0.013mA=77R



    Do tego dochodzą równolegle wszystkie rezystancje pomiędzy katodą i wyjściem wtórnika do masy, a więc głównie rezystor katodowy.



    Jeżeli rezystancje równolegle, to chyba nie będą miały praktycznego wpływu. Pozostanie jakieś 76R.
