-> jeszcze jedna uwaga - w następnej turze zamówień warto się skusić na grubszy laminat - ten przy tej powierzchni znacznie się ugina przy wciskaniu op-ampów....

[Piotrek608]

ja sie domyślam panowie,że czekacie na moja opinię..wkrótce ona zostanie skrobnieta..obecnie pracuje nad własną konstrukcją daca opartego o 4 x20bit AD1862N w trybie różnicowym i w sumie myślę że w przyszłym tygodniu zacznę powoli rozruchy....dziwnie zaczałem na odwrót od robienia obudowy..i elektronika czeka na swój wielki dzień..pająk to bedzie straszny:)

[Piotrek608]

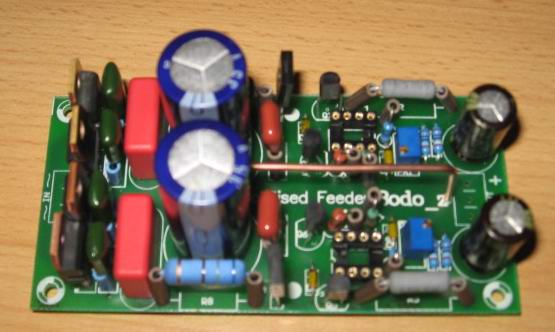

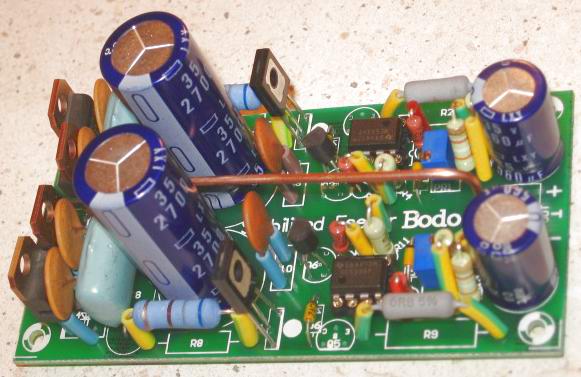

Póki co moja tez dzis powstała brak jeszcze Opów27GP idą z malezji:-) miedziany drut w środku spina masy ..sory z jakośc fotki ale coś z bliska mi nie wychodzą.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Piotrek608]

no niestety mi chodzi tylko jedna połowa cos jet spierdolone z trankiem Q3..strasznie mi sie nagrzewa tam dobrze to jest na druku oznaczone??.....grrrr jestem powoli zły!!!!!!!!!!!!!!!!!!!rrrrrrrrrrrrrrr!

[mad_z]

Piotrek608, 28 Lut 2008, 10:10



>no niestety mi chodzi tylko jedna połowa cos jet spierdolone z trankiem Q3..strasznie mi sie

>nagrzewa tam dobrze to jest na druku oznaczone??.....grrrr jestem powoli

>zły!!!rrrrrrrrrrrrrrr!



Q3 na odwrót!! - ja miałem ten sam błąd ale zanim odpaliłem sprawdziłem ze schematem i wyszło.

Przelutuj i po sprawie.

[mad_z]

tranek na rysunku obrócić o 180st.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[d@rek]

Kolega mad_z ma całkowitą rację, na moim zdjęciu powyżej są one odwrócone w przeciwnch kierunkach, ja użyłem innych tranów więc są dodatkowo są odwrócone o 180 stopni. Nic się nie grzeje chodzi pięknie.

pozdrawiam d@rek

[Piotrek608]

juz chodzi ale nie do konca tranek chyba dostał w pupę..przedwewszystkim PRZEPRASZAM kolegów za wulgaryzm powyżej..troche mnie to wkurzyło..siedze od 6.30 rano nad tym ..i posiedze az bedzie chodziło idealnie..na połówce ujemnej ustawiłem sobie idealnie -12,0000V a na dodatniej mam+12,4565 i za grzyba nie chce zejsc do +12,0000V..tranek dostał kopika.

Dam znac co i jak ..ja juz dzis chciałem to wlutowac do denonka..

[bodo_z]

Witam kolegów , osobiście użyłem Bc556 i Bc546 i wszystko pasuje ok , na pcb są opisane nogi tranzystorów E.B.C. właśnie dlatego by można było użyć co komu pasuje a sam obrys jest jako info gdzie szukać danego elementu.Pozdrawiam Bodo_z

[Piotrek608]

Dobra panowie wdupiłem ale jest juz oki poprostu jak padł odwrócony tranzystorek padła tez diodka zenera....w tej chwili mam IDEALNIE +12,00003V -12,00007V...podejrzewam ze jakby zastosowac helipotki lepszej klasy to dało by sie ustawić do piątego zera po przecinku.kupowałem w tme i tak sa jak na dzisiejsze czasy znakomite.



Teraz kilka uwag..układ podłaczyłem do wnetrza cd Denon DCD560 gdzie zasila 2 sztuki PCM61P i 2 szt NE5532 ..

..układ w spoczynku pobiera na gałęzi + 45mA na gałęzi - 62mA...Napięcie sie nie zmienia nawet ta cyfra po przecinku nawet nie drgnie.



1 Uwaga..WYWALIĆ tranki Q5 i Q2.

2 Kondziki C11,C12 Maksymalnie 100uF!

[Piotrek608]

Elementy zmulaja dynamike dzwięku..TO ZNACZY..po podłaczeniu cedek gra klase lepiej poprawa jest w KAŻDYM aspekcie nie ulega dyskusji.

Ale jak sie zdejmie te tranki ograniczajace i wstawi małe elektrolity które nie zmulają ..nawet gówniany cedek za pare złotych zaczyna grac klase lepiej..POLECAM.

[mad_z]

Piotrek608, 28 Lut 2008, 17:19



A możesz tak graficznie na rzucie PCB rozrysować jak po wywaleniu Q2 i Q5 zwierałeś ścieżki?



Z góry dzięki!;)

[Piotrek608]

nic nie trzeba zwierac zasilacz chodzi nadal tyle ze nie ma ograniczenia pradowego i nie dławi wyjscia zasilacza gdy ten w piku potrzebuje wieksza porcję prądu

[marekG]

bzc moze pytanie glupie ale czy w tej sytuacji ten rezystor 5R6 jest nadal potrzebny?

[Piotrek608]

Generalnie nie ale ja go zostawiłem tak jako ograniczenie prądu wręcz zwarciowego..ale ogólnie mozna go wykopzać (tak jest zrobione w podobnych zasilaczach w cd sony ES..tam ile możemy tyle ciagniemy z tranów..sa okrutnie gorące.

[wojkubi]

Piotrek608

Jak regulowałeś napięcie skoro scalaki są w Malezji.Włożyłeś coś w zastępstwie?

[Piotrek608]

Haaa dzis rano przyszły!!

[mad_z]

Piotrek608, 28 Lut 2008, 23:12



A czy mierzyłeś prądy po załączeniu bez Q2 i Q5? Nie idzie tam za duży 'udar' który może usmażyć scalaki?

[mad_z]

Może troche wbijam kij w mrowisko, ale wydaje się, że przy użyciu szybkich soft-recovery diód w zasilaczu nie powinniśmy stosować C1, C2, C3, C4 - te diody przecież dzięki swojej niskiej pojemności izolują układ od szumów z wtórnego jak i z sieci.



C7 i C8 też mnie nurtują (wywalenie) - no nic, jak tylko będę miał działający układ pod który zrobiłem wersję testową to przetestuję...

[mad_z]

przy okazji - Piotr608 wspominał o podobieństwie do zasilaczy w Soniakach:)

[mad_z]

pic

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[terminus]

Faktycznie, Flip i Flap też byli podobni.

[Piotrek608]

kondzie dałem po 4.7nf ceramiki na 150vac..układ działa idealnie zrobiłem trzy sztuki teraz juz daje sobie na wstrzymanie bo zagrace dom i Basia mnie wygoni z gratami na plecach;-)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Piotrek608]

tutaj zasosowałem oporniki Ruskie MŁT i opy NE5534N texasa..działa znakomicie..mam wrazenie ze gra płynniej niż wersja na OPA27GP...ale to moze takie moje gdybanie...kondziki na wyjsciu 560u/35V nippona te niebieskie moze i fajniusio wygladaja ale znacznie mula szybkość dźwięku..granica to 330uF. i takie maksymalnie polecam wstawić idealne są 100/50V Elna Silmic..wtedy bas tak się fajnie "spina" do uderzenia.

[Piotrek608]

Zasilacze w sony sa fajnie i niskoszumne jednak mają tylko jedno napięcie..owszem mozna to przerobic..ale nasz potrafi więcej i nie ma sensu kopiowanie soniaczy.

[Piotrek608]

a fajnie chodza tez tranki BD237 i BD238..oraz 2SC3944 i 2 SA1535...ale sonicznie nic sie nie zmienia..względem poczciwych 139,140..nie ma sensu pakowac kaski w inne drozsze tranki.

A dobrze działa tez na krajowych scalakach ULY7741 i trankach BDP286,285...czyli Diora za komuny spokojnie mogła w swoje klocki do sekcji premapa stosowac te układy..przy wielkomasowej produkcji koszt takiego układu jest śmiesznie pomijalny.

[marosik]

piotrek pisales o 12V.

czy da sie ustawic 5V z podobna dokladnoscia?

[Piotrek608]

sprawdze to ci jutro wieczorkirem skrobnę

[sernikus]

uruchomiłem na razie 2 moduły - do zasilania preampa . Potrzebowałem +/-35V i tu uwaga : na dzielniku 3k9/10k PR nie da się uzyskać więcej niż 28,5V - jeżeli ktoś potrzebuje więcej niż 28V trzeba użyć dzielnika Kanedy - 22k/2k PR

wtedy "idzie" do 37V . u mnie wydajność prądowa przy 35V to min. 150mA (BD237/238,BC640/639 R ogr. 2R2) więcej nie sprawdzałem , bo i tak potrzebuję 40mA tak więc te 150 to mnie bardzo urządza .... :) (150mA/gałąź - łącznie 300mA...) w ogóle zdaje się , że dla napięć poniżej 29V i dzielniku 3k9/10k trzeba by to trochę przemyśleć/przerobić bo wtedy moocno grzeją się R1/R8 i T1/T4 a przy 22k/2k nic takiego nie ma miejsca .... ale to przy 35V - nie sprawdzałem jeszcze do ilu zejdzie w dół ...(z dzielnikiem Kanedy) ... w ogóle - dzieki , dobra robota!

[dodo]

sernikus ->



jaki użyłeś opamp i czy kompensowałeś go jakimś ceramikiem
