Wczoraj w nocy ukończyłem klonowanie tych kolumn.

Konstrukcja jest na tyle zbliżona do oryginału na ile to było możliwe. Podobno J. Gerhard modyfikował przetworniki. Ja użyłem fabrycznych.



Wymiary zewnętrzne skrzyni (w mm) 1000x170x420.

Fazowanie przodu po 20mm z każdej strony.

Grubości ścianek: przód i tył 43mm; boki 36mm; góra 50mm; dół 43mm.



Użyte głośniki:

Tweeter - Seas 19TAF/G ( w oryginałach był 19TAF/D);

Midbas - Vifa M11WH-09-08;

Woofery - Vifa M18WO-09-08;



Konstrukcja z MDF, fornir to Dąb flander.

Całość, poza docięciem formatek, fazowaniem frontów i frezowaniem dziur pod głośniki wykonałem sam.



W miarę wolnego czasu wrzucę dokładne wymiary skrzyni i schemat zwrotki, ale potrzebuję trochę czasu żeby to wszystko uporządkować i ubrać w jakąś strawną formę.



Mojej żonie należy się pomnik za cierpliwość.



Za pomoc merytoryczną dziękuję (alfabet.) arturp, Ian, misiomor, rogus.

magazynier za wsparcie i wiarę.

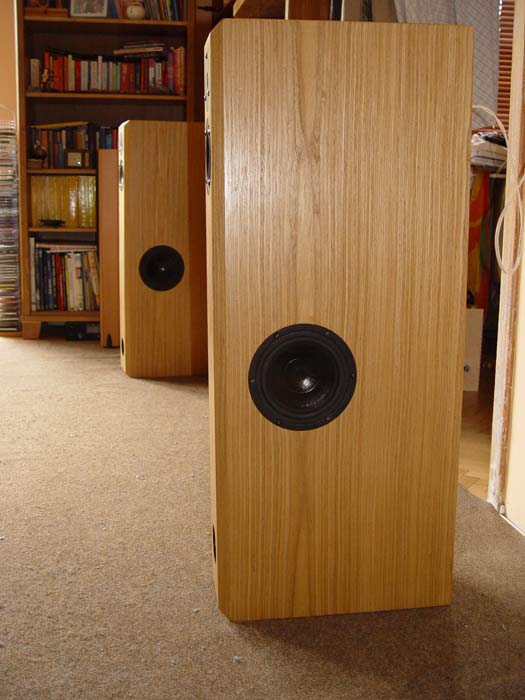

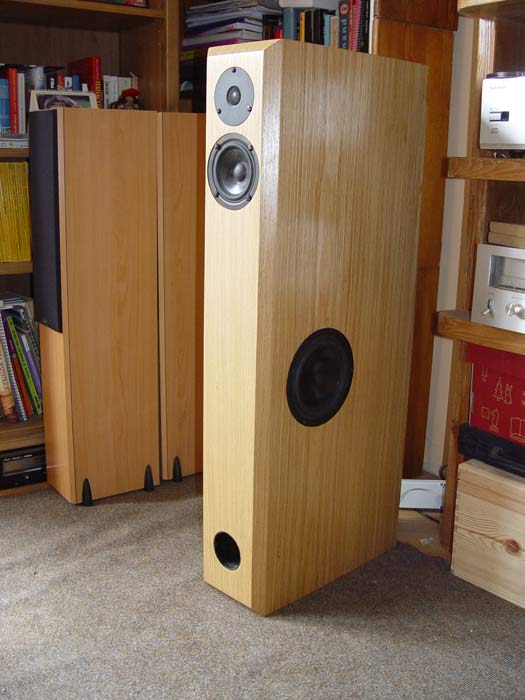

Poniżej pierwsze zdjęcia.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[magazynier]

Eeee, zaraz Virgo?? Ja myślałem, że Mahler :/

No pięknie, czekamy na oficjalną premiere oraz jakiś odsłuch.

Coś mi się zdaje, że więcej klocków zwieziemy na tę okoliczność :D

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kubedes]

Zwrotka (pomierzona oryginalna).

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Simonello]

No ale jak to gra?!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dodo]

przepraszam , ale czy Virgo nie miały pochylonej przedniej ścianki i 21 cm woofera ?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kubedes]

oryginalne Virgo 2:

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kubedes]

jeszcze fotka zwrotki.

W oryginale była na 2 oddzielnych plytkach.

Ja dałem piętrowo.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bikoz]

Moje gratulacje

widzę że w końcu się udało

oby tylko tak dobrze grały jak wyglądają

pozdrowionka

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lancaster]

kubedes wyszły Ci bardziej eleganckie od oryginałów. bardz mi się podobają.

Nie trzymaj towarzystwa w niepewnosci i napisz kilka słów o brzmieniu...tak na świezo, bez wygrzania.

Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

czekam niecierpliwie aż się wygrzeją...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[AcoustiC]

Cholera jasna Kubedes :)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

rozumiem że basowce są do środka a membrany bierne na zewn tak? bo nie rouzmiem czegos, dwie lewe kolumny? ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[bego]

br z biernymi?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[marko3T]

Ja się nie czepiam , ale czy nie lepiej było dać woofery na jednej z lewej a na drugiej z prawej.

Patrząc od przodu wygląda że obydwa są po prawej stronie skrzynki.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[grip]

Jezu!!!

Piękna sprawa, zawsze marzyłem o tych kolumnach!!!

Jak zdobyłeś ich projekt? Kiedyś szperałem w necie, ale nic nie znalazłem.

Gratulacje!!!

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kubedes]

Matthew, 1 Wrz 2006, 14:06



>rozumiem że basowce są do środka a membrany bierne na zewn tak? bo nie rouzmiem czegos, dwie lewe

>kolumny? ;)

to nie chińskie proaki żeby były dwie lewe ;P



po bokach są 2 identyczne woofery, oba aktywne. pracują w fazie czyli razem pchają. AP nazywa to push-push



praktycznie gotowy projekt - brakowało kilku wymiarów skrzyni i potwierdzonych informacji o przetwornikach użytych w oryginałach - dostałem od pewnego austriaka. on tego nie wykonał.

uważał że nie ma się co pchać w niesprawdzony projekt i zrobił klony proaków.

z tego co wiem tego jeszcze nikt nie zrobił.

do wczoraj ;)



na razie "pędzi" je GC jak w omnie.

symasym dual-mono czeka w kolejce.

a co do brzmienia to nie jestem zawiedziony. brzmią spójnie. przestrzeń już jest, duużo przestrzeni ;D.

może posłucham więcej przez weekend to coś napiszę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[grip]

Właśnie, z tymi basowcami faktycznie cuś nie tak chyba...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Matthew]

myślę że po miesiącu łomotania będa odsłuchy miarodajne...



dwa łufery.. no to zamiatać będzie w twoim metrażu... czekam niecierpliwie...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kubedes]

każda kolumna ma 2 woofery, po jednym na stronę.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[tomant]

a co z tym pochyleniem ścianki?

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[wovo]

Kolumny bardzo ładne. Gratuluje. Mam jednak pytanko. Skoro te M18WO sa aktywne jak napisałes to jaki wzmacniacz je napędza ?? Skąd wziąłes schemat ??:>

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kubedes]

wovo, 1 Wrz 2006, 14:45



>Mam jednak pytanko. Skoro te M18WO sa aktywne jak napisałes to

>jaki wzmacniacz je napędza ??

Aktywne w takim sensie, że to nie membrany bierne - złego słowa użyłem - to nie jest konstrukcja aktywna.



>Skąd wziąłes schemat ??:>

wyżej jest napisane - zdobyłem ;)

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kubedes]

tomant, 1 Wrz 2006, 14:37



>a co z tym pochyleniem ścianki?

Virgo nigdy nie były pochylane, w żadnej z wersji.

Nawet obecnie jest to jedyna nie pochylona konstrukcja AP.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Gustaw]

kubedes, 1 Wrz 2006, 14:51



Ładnie wyszło.

Podliczałeś już jakie były koszty klonowania ? Bez robocizny, "of kors".

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[arturp]

No to sie nazywa dopracowany projekt - niedługo będzie rok od czasu kiedy pierwszy raz o tym rozmawialiśmy a wiem ,że dane miałeś jeszcze wcześniej .

Szczere gratulacje są piękne .

Przy okazji - dołączyłeś do grona ,, wielkich klonerów głośników " na tym forum .

Mamy tu ProAc 2.5, Totem Mite a teraz AP Virgo2 .

Od razu to forum jakieś ładniejsze i ciekawsze się robi !

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[Riccardo]

Gratuluję sukcesu! Nie bardzo wierzyłem, że Ci się uda. A jednak...

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[kubedes]

realne koszty to 2500-2700. ja wydałem trochę więcej, bo popełniłem kilka błędów no i kupiłem narzędzia , ściski itp.

projekt wcale nie jest taki dopracowany.



długo robiłem bo zbierałem kasę, no i trudności lokalowe...

kolumny wystrugałem, na stole w kuchni i na balkonie - stąd pomnik za cierpliwość dla żony.



artur > trzeba będzie to pomierzyć. umówimy się jak się uporam z remontem łazienki.

pzdr

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[lancaster]

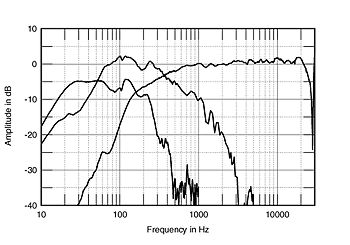

Pomierzcie, pomierzcie. Ciekawe, czy wyjdą jak oryginalne w Stereophilu(czego życzę).

Pozdrawiam

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[burza]

kubedes Gratuluję wykonania no i Żonie cierpliwośći. Moja już to znosi 24 lata. Jestem zachwycony teorią ustawiania kolumn wg Gerharda. Postaraj się ustawić je wg firmowego przepisu a gwarantuję niesamowite przeżycia sceny. Napisz jak grają. Od dłuższego czasu podoba mi się to co Gerhard wymyśla. Mam DIY Dynaudio i coraz bardziej myślę o Audiophisic. Może tez sklonuję. Pisz jak to gra szczególnie w repertuarze jazzowym.

Ukryta Zawartość

Zaloguj się, aby zobaczyć treść.

Zaloguj się, aby zobaczyć treść (możliwe logowanie za pomocą )

[dj_zibi]

kubedes bardzo ładna stolarka. teraz pytanie gdzie i za ile kupiłes ten ładny fornir.
